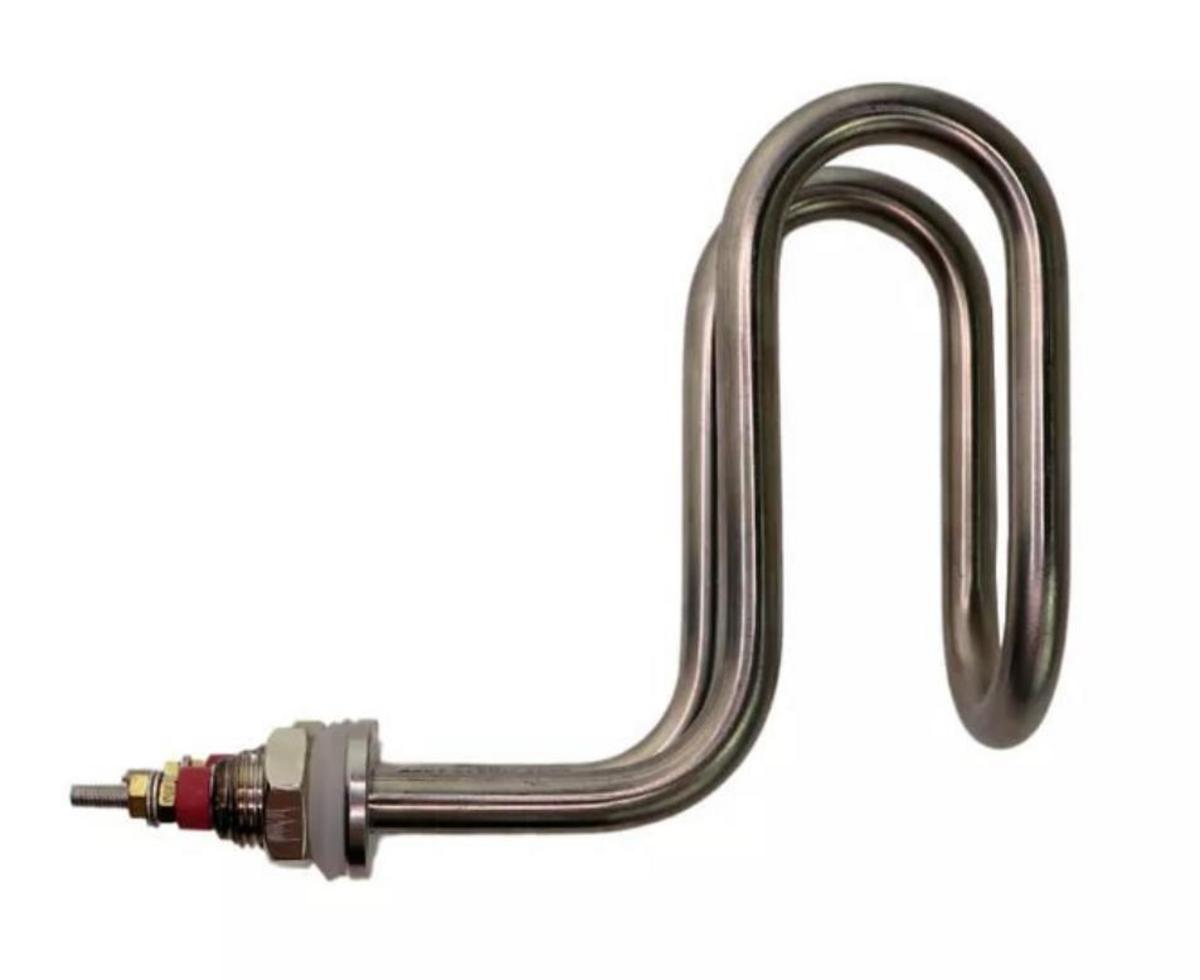

ТЭНы для вакуумной камеры, до 350°С, мощность до 2,5 кВт, с герметичными вводами.

ТЭНы для вакуумной камеры, до 350°С, мощность до 2,5 кВт, с герметичными вводами. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Принципы работы и конструктивные особенности

ТЭНы для вакуумных камер представляют собой герметичные нагревательные элементы, изготовленные с учетом специфики работы в условиях высокого вакуума. Нагревательный элемент, часто выполненный в виде спирали из вольфрама или никеля, помещается в изолирующую оболочку, которая может быть изготовлена из кварца, керамики или нержавеющей стали. Герметизация достигается с помощью вакуумных вводов с керамическими изоляторами и специальными уплотнителями, что позволяет поддерживать уровень 10^-7 мбар и ниже.

Ключевые элементы конструкции:

• Нагревательный элемент: Закрытая спираль в кварцевой или керамической оболочке, способствующая инфракрасному излучению (длина волны 1,6–6 мкм), что делает её совместимой с вакуумом.
• Вакуумный ввод: Фланцы (например, ISO-K 250, KF40) или штуцеры (G1/2), использующиеся для монтажа в стенки камер; изготавливаются из нержавеющей стали или титана.
• Корпус: Материалы, такие как углеродистая/нержавеющая сталь, медь и титан, с диаметром трубок от 6 до 18 мм и длиной до 6000 мм.
• Изоляция и уплотнение: Используются термостойкие керамика и фторопласт, а также специальные уплотнители для работы в агрессивных средах.

Инфракрасные модели, известные как ИК-ТЭНы, предпочтительнее для равномерного распределения тепла по сравнению с открытыми трубчатыми ТЭНами, которые могут перегревать поверхности и создают риск повреждения вакуума в современных системах.

Технические характеристики и спецификации

Герметичные ТЭНы закрытого типа могут работать при максимальных значениях температуры до 350°C и мощностью до 2,5 кВт. Их удельная мощность может достигать 15 Вт/см², с напряжением, стандартно составляющим 220-230 В, а также с возможностью работы до 600 В. Рабочая температура оболочки может достигать 400°C, что обеспечивает запас по нагреву внутри камеры.

Подходящие модели:

• ТЭН 120 А 13/1.5 О 220: Мощность 1,5 кВт, диаметр 13 мм, длина 590 мм, материал — углеродистая сталь, для воздушного и вакуумного нагрева.
• Герметичные ввинчивающиеся ТЭНы: Диаметр 6,5-8 мм, мощность 1-2,5 кВт, погружная длина 175-885 мм, опции — терморегулятор, ограничитель температуры.
• ИК-ТЭНы для магнитронных камер: Мощность до 2,5 кВт с возможностью масштабирования до 10 кВт, кварцевые излучатели, вакуумный ввод.
• Патронные ТЭНы: Диаметр 4-35 мм, длина 25-1800 мм, мощность до 5 кВт, но до 2,5 кВт по запросу, температура до 400°C.

Такие ТЭНы гарантируют низкую инерцию, минимальное газоотделение и совместимость с вакуумными насосами, достигая предельного вакуума 70 мбар.

Применения в вакуумных камерах

ТЭНы находят применение в различных областях, в частности:

• Магнитронное напыление: Нагрев мишеней и подложек для процессов PVD (сущности типа Ti, Cr).
• Вакуумная формовка полимеров: Предварительный нагрев листов, причем ИК-кварцевые модели заменяют устаревшие трубчатые ТЭНы.
• Сушка и стерилизация: Инфракрасные вакуумные сушилки (WETLESS) используют ТЭНы в термоизолированных камерах с конденсацией паров.
• Электронная промышленность: Взрывозащищенные печи и термообработка в атомной энергетике.
• Научные испытания: Камеры с УФ-облучением и вращением, имеющие специальные вводы по патенту.
• Производственные процессы: Пастеризация, вулканизация и сушка в химической и пищевой отраслях.

В электропечах нагревательные модули с футеровкой интегрируются в корпус камеры, необходимой для обеспечения стабильного вакуума.

Преимущества и недостатки

ТЭНы для вакуумных камер имеют ряд преимуществ:

• Герметичность: Обеспечение отсутствия утечек и минимального газоотделения.
• Эффективность: Быстрый нагрев с помощью ИК-излучения (2-3 минуты) и автоматическая термокомпенсация.
• Долговечность: Способность переживать более 1000 циклов, требуя обслуживания всего один раз в год.
• Универсальность: Возможность работы в различных газовых средах и агрессивных жидкостях.
• Безопасность: Защита IP54 и встроенные ограничители температуры.

Однако, существуют и недостатки:

• Ограниченная мощность: Максимально допустимая мощность в малых камерах составляет 2,5 кВт.
• Необходимость тестирования на герметичность: Перегрев полимеров возможен при использовании открытых ТЭНов.
• Высокая стоимость кастомных моделей: Начальная цена может составлять от 115 000 ₽.

Монтаж, эксплуатация и меры безопасности

Правильный монтаж и эксплуатация ТЭНов — ключевые факторы для обеспечения их эффективной работы и безопасности.

Монтаж:

1. Установить фланец или штуцер в стенку камеры и затянуть до 10 Н·м.
2. Подключить через герметичный ввод с использованием керамических изоляторов.
3. Проверить вакуумную плотность, обеспечивая уровень 3-5·10^-3 мм рт.ст., и использовать фторопластовые втулки.
4. Интегрировать с управляющим пультом, добавив датчики температуры и барокомпенсацию.

Необходимые инструменты:

• Ключи для крепления.
• Манометры вакуума.
• Тестеры герметичности.

Меры безопасности:

Важно избегать перегрузки, устанавливая предельную мощность ≤15 Вт/см² и использовать защиту от перегрева. В агрессивных средах рекомендуется применять титан или кварц. Перед запуском необходимо тестировать на натекание.

Обслуживание включает градуировку по воздуху и замену уплотнителей один раз в год. Эта информация основывается на передовых практиках и актуальных рекомендациях.

После рассмотрения принципов работы, конструктивных особенностей, применений и мер безопасности, следующим шагом будет изучение тенденций в сфере ТЭНов для вакуумных камер и их сравнительный анализ с альтернативными решениями.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Сравнение с альтернативами и тенденции

В условиях быстро меняющегося рынка технологий нагрева важно понимать, как ТЭНы для вакуумных камер соотносятся с другими системами. В то время как традиционные индукционные нагреватели обеспечивают высокую энергоэффективность и скорость нагрева, ТЭНы являются более доступным вариантом, который упрощает установку и эксплуатацию. Это делает их особенно привлекательными для применения в вакуумной формовке и сушке.

ТЭНы по сравнению с индукционными нагревателями

Несмотря на свои преимущества, ТЭНы имеют ограничения, такие как максимальная мощность в 2,5 кВт для малых камер, что может стать проблемой в некоторых специализированных процессах. Тем не менее, они идеальны для задач, где необходимы стабильные температуры и отсутствие газоотделения.

Тенденции в развитии ТЭНов

Технологическое развитие ведет к внедрению новых материалов и улучшению проектирования нагревательных элементов. С переходом к ИК-моделям с напряжением 230 В и применением титана для создания оболочки, современные решения приобретают все больше возможностей для использования в ультравысоком вакууме (UHV). Ожидается, что это повысит универсальность и надежность ТЭНов.

Также наблюдается рост интереса к автоматизации процессов контроля и регулирования температуры, что позволит значительно улучшить производительность и безопасность оборудования. Например, интеграция с системами управления, обеспечивающими датчики температуры и барокомпенсацию, позволяет более точно контролировать параметры работы, минимизируя вероятность ошибок.

Потенциальные производители и варианты поставок

На рынке представлено множество производителей ТЭНов, где каждый предлагает свои уникальные решения. Компании, такие как promnagrev.ru, electro-nagrev.ru, Марион и Elvatech, обеспечивают широкий спектр моделей, включая кастомизированные варианты, которые могут быть адаптированы к специфическим требованиям клиентов.

Доставка осуществляется различными службами, такими как СДЭК и DPD, что позволяет эффективно организовать логистику и сократить время получения оборудования. Опции оплаты, включая безналичный расчет, облегчают процесс закладки бюджета для предприятий разного масштаба.

Заключение и рекомендации

Важно провести детальный анализ потребностей при выборе между ТЭНами и другими типами нагревательных элементов для вакуумных камер. В зависимости от конкретных условий эксплуатации и требуемого уровня производительности, подходящие решения могут значительно варьироваться. Специализированные производители предоставляют возможность кастомизации, что позволяет находить оптимальные варианты для реализации различных проектов в области вакуумной технологии.

Обращение к опытным специалистам может помочь в выборе наиболее подходящей модели ТЭНа, что, в конечном счете, приведет к повышению эффективности и долговечности оборудования. Надеемся, что эта информация будет полезна для понимания технологий нагрева в вакуумных системах.
