Тэны для барабана ламинатора
Тэны для барабана ламинатора

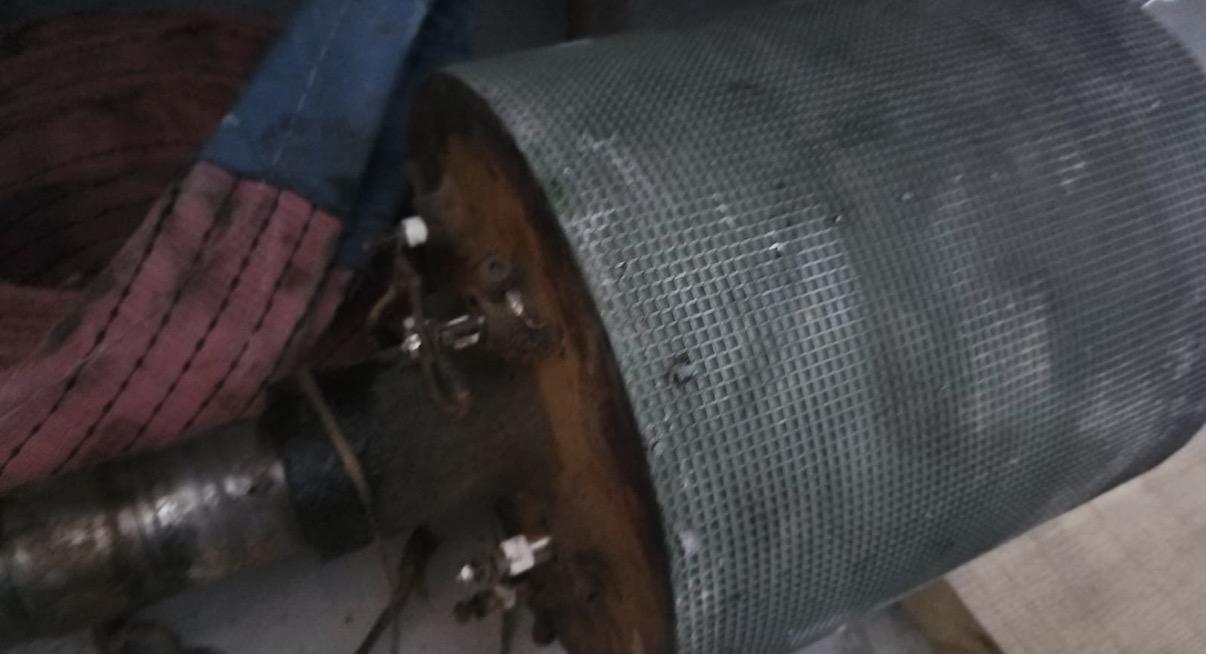

Роль ТЭНов в конструкции барабанного ламинатора
В барабанных ламинаторах (например, модели COLORS LP 1700, Bulros PD480) ТЭНы интегрируются в нагревательный барабан или ролики, передавая тепло на поверхность для ламинирования бумаги, фотографий и пленок. Основная задача — поддерживать стабильную температуру 90–150 °C на рабочей поверхности барабана при скорости до нескольких метров в минуту. Это позволяет избежать перегрева, пузырей или неравномерного покрытия.
- Принцип работы: ТЭНы нагревают металлический барабан (часто алюминиевый или стальной) изнутри, обеспечивая конвективный и контактный теплообмен. В отличие от плоскопечатных ламинаторов, здесь акцент на цилиндрической форме для непрерывного процесса.
- Преимущества для барабана: Равномерный нагрев по всей длине (до 1700 мм), минимальные теплопотери, защита от накипи и загрязнений благодаря сухой конструкции.
Типичные проблемы: перегрев при заклинивании пленки (как в случае с Bulros FM360, где намотка 200 м пленки привела к выходу ТЭНа из строя), требующий демонтажа и замены.
Типы ТЭНов, применяемых в барабанных ламинаторах
Разнообразие конструкций позволяет адаптировать ТЭНы под конкретные модели. Основные типы:
- Сухие керамические ТЭНы в колбе: Идеальны для агрессивных сред (масло, вода, пар в ламинаторах). Состоят из никель-хромовой спирали (80/20) на огнеупорных изоляторах в герметичной колбе AISI 304. Длина 60–1000 мм, диаметр колбы 36–46 мм, мощность до 1,3 кВт/10 см. Температура до 900 °C, замедленное охлаждение для ресурса >10 000 ч.
<li><strong>Стеклянные ТЭНы с винтами:</strong> Специфичны для моделей вроде Bulros PD480. Параметры: Ø11 мм, длина 585–630 мм, сопротивление 76 Ом, крепление винтами M4. Обеспечивают точный нагрев барабана без контакта с пленкой.</li>
<li><strong>Трубчатые алюминиевые ТЭНы:</strong> Самый распространенный тип (80% рынка). Надежны для промышленных барабанов, ремонтопригодны. Равномерность нагрева ±5–7 °C, подходят для высоких нагрузок.</li>
<li><strong>Литые алюминиевые/латунные пластины и нагреватели:</strong> Для экструзионных барабанов. Материалы: алюминий, латунь, бронза. Плотность 20 Вт/см², напряжение 120–450 В, температура до 760 °C. Толерантность мощности ±5–10%, утечка тока <0,5 мА.</li>
<li><strong>Миканитовые и патронные нагреватели:</strong> Реже в барабанных моделях, но используются для прецизионного контроля (±1–2 °C). Миканитовые - для высокоточных ламинаторов, патронные - для компактных барабанов.</li>
<li><strong>Плоские миканитовые ТЭНы:</strong> Вспомогательные для подогрева (16x180 мм, 0,5 кВт, 220 В, до 350 °C). Могут интегрироваться в барабан для локального нагрева.</li>
Сравнение типов ТЭНов
| Характеристика | Трубчатые ТЭНы | Миканитовые | Керамические сухие | Литые алюминиевые |
|---|---|---|---|---|
| Равномерность нагрева | ±5–7 °C | ±1–2 °C | ±3–5 °C | ±4–6 °C |
| Макс. температура | 600–700 °C | 350–500 °C | 700–900 °C | 760 °C |
| Долговечность | Высокая (ремонт) | Средняя | Высокая (защита колбой) | Высокая |
| Применение в барабане | Основное (80%) | Прецизионное | Для жидкостей/пар | Экструзия |
| Цена (пример) | 3–10 тыс. руб. | 5–15 тыс. руб. | 5–20 тыс. руб. | По заказу |
Технические характеристики и спецификации
Стандартные параметры для ТЭНов барабанных ламинаторов (диапазоны на основе обобщения):
| Параметр | Диапазон/Значение | Примечание |
|---|---|---|
| Напряжение | 110–450 В (220/380 В типично) | Под заказ |
| Мощность | 150 Вт – 1,3 кВт (до 20 Вт/см²) | Зависит от длины |
| Длина | 242–1700 мм (585–630 мм типично) | Для барабанов LP1700 |
| Диаметр | 11–46 мм | Стеклянные/керамика |
| Макс. температура | 350–900 °C | Рабочая 90–200 °C |
| Материалы | AISI 304, алюминий, нихром 80/20 | Защита от коррозии |
| Сопротивление | 76 Ом (стеклянные), >2 МОм изоляция | Для Bulros PD480 |
| Крепление | Винты M4, фланцы, штуцеры | Легкая замена |
Для конкретных моделей:
- COLORS LP 1700: Арт. Tube-LP 1700, ~10 268 руб.
- COLORS 1100RFZ: Арт. Tube-1100RFZ, ~10 343 руб.
- Bulros PD480: Стеклянный Ø11 L585–630 мм, 76 Ом.
- Fellowes Ion A4: 242×18 мм, 150 Вт, 700 руб. (офисные аналоги).
- JP20/JP40: Нагревательный ТЭН, ~3150 руб.
Доступны на Ozon, Yandex Market, специализированных сайтах (Allart-Service, Card-Prom).
Установка, обслуживание и типичные проблемы
Пошаговая замена ТЭНа в барабане (на примере Bulros FM360 или COLORS):
- Отключите питание, охладите ламинатор (минимум 2 ч).
- Разберите корпус, снимите барабан (открутите винты M4 или фланцы).
- Отсоедините клеммы (проверьте схему: верхний/нижний ТЭН, часто 2 провода на элемент).
- Извлеките старый ТЭН (без слива жидкости для сухих моделей).
- Установите новый, обеспечив холодную зону ≥10 мм, подключите (проверьте полярность для холодного/горячего режима).
- Протестируйте: нагрев только в горячем режиме, равномерность по термопаре.
Меры безопасности
- Изоляция >2 МОм, заземление <0,1 Ом.
- Избегайте намотки пленки: снижайте скорость или используйте «снегурку» (бумагу для отвода тепла).
- Чистка: Легко для колбовых ТЭНов, без демонтажа.
Типичные поломки
- Перегрев от пленки (200 м намотки → постоянный нагрев).
- Обрыв спирали в керамике.
- Решение: Замена (цена 3–10 тыс. руб.), калибровка контроллера.
Сравнение с другими нагревателями и тенденции
В сравнении с термопрессами, барабанные ламинаторы предпочитают трубчатые и керамические ТЭНы за ремонтопригодность, в отличие от миканитовых (для плоских прессов). Офисные модели (Pro MS A5) используют компактные «лампы» 14 Вт. Современные тренды: интеграция с ИИ-контролем температуры, энергоэффективные литые нагреватели для экструзии.
Преимущества керамических для барабанов:
- КПД >95%, быстрая замена без опорожнения.
- Защита от агрессивных сред (пленочные остатки, пар).
Рекомендации по выбору и покупке
- Для промышленных барабанов (LP1700): Трубчатые или керамические, мощность 1+ кВт, длина по модели.
- Бюджетный вариант: Стеклянные для Bulros, проверенные отзывы на форумах.
- Премиум: Литые алюминиевые для точности.
- Где купить: Allart-Service, Card-Prom, Ozon (ассортимент 100+ позиций, доставка по РФ).
Эта информация охватывает все аспекты для полноценной статьи, включая конструкцию, эксплуатацию и технические характеристики. В следующей части мы рассмотрим детали системы контроля температуры и подключения ТЭНов к управлению для оптимизации работы ламинаторов.
Система контроля температуры и подключения ТЭНов
Современные барабанные ламинаторы используют сложные системы управления для обеспечения точного контроля температуры ТЭНов. Исходя из особенностей применяемых ТЭНов и процесса ламинирования, эти системы позволяют поддерживать заданные параметры в режиме реального времени, что существенно влияет на качество конечного продукта.
Параметры контроля
Основными параметрами, которые контролируются, являются:
- Температура поверхности барабана: Регулярная проверка температуры, обеспечивающая ее стабильность в диапазоне 90–150 °C.
- Давление: Для продольного и поперечного вписывания пленки, что особенно важно для получения однородного покрытия.
- Скорость ламинатора: Автоматическая настройка скоростей в зависимости от типа ламинируемой пленки и ее толщины.
Типы контроля
Существуют несколько методов контроля температуры ТЭНов в барабанных ламинаторах:
- Термопары: Используются для измерения температуры непосредственно на поверхности барабана с передаваемой информацией в контроллер.
- Инфракрасные датчики: Позволяют довольно точно определять температуру без контакта, что снижает риск загрязнения.
- Микроконтроллерные системы: Обеспечивают автоматическую регулировку нагрева ТЭНов на основе данных от датчиков.
Энергетическая эффективность и новые технологии
Современные ламинаторы стремятся к большей энергоэффективности. Внедрение технологий с высоким КПД, таких как инфракрасные нагреватели и лезерные технологии, способствуют сокращению耗ления электроэнергии и улучшению общего качества процессов. Эти технологии помогают сократить время нагрева и обеспечить более равномерный тепловой поток.
Анализ потребления энергии
Для оптимизации работы и снижения расходов на электроэнергию важно проводить регулярные анализы потребления энергии. Это может включать:
- Регулярные замеры потребления во время работы.
- Сравнение данных до и после оптимизации.
- Корректировку режимов работы в зависимости от типа производимой продукции.
Заключительные замечания по техническому обслуживанию
Плановое техническое обслуживание является ключевым для продления срока службы ТЭНов и оборудования в целом. Необходимо фиксировать и проходить регулярные проверки, включая:
- Проверку состояния нагревательных элементов на наличие механических повреждений или износа.
- Очистку от посторонних веществ (например, остатков пленки), что может повлиять на эффективность нагрева.
- Тестирование систем безопасности и автоматических контроллеров для предотвращения перегрева.
Советы по оптимизации
Рекомендуется внедрять следующие практики по оптимизации обслуживания:
- Использование высококачественных теплоизоляционных материалов.
- Проведение регулярных обучений для персонала по безопасным и эффективным методам работы с оборудованием.
- Мониторинг отзывов пользователей для выявления типичных проблем и своевременное их устранение.
Перспективы развития ТЭНов для барабанных ламинаторов
Будущее ТЭНов в барабанных ламинаторах связано с дальнейшим развитием технологий и материалов. Инновации, такие как умные контроллеры, способны не только управлять температурой, но и предсказывать необходимость обслуживания на основе анализа данных, что увеличивает надежность работы устройств и препятствует неожиданным сбоям.
Посредством постоянного мониторинга и внедрения новых технологий, можно значительно повысить эффективность и безопасность ламинаторов, что, в свою очередь, приведет к улучшению качества продукции и снижению эксплуатационных расходов.
