Тэны воздушные U образные. Длина тэна 750мм Межосевое 50 мм

Тэны воздушные U образные. Длина тэна 750мм
Межосевое 50 мм Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы

U-образные воздушные ТЭНы состоят из металлической трубки (оболочки), внутри которой находится спираль из нихромовой проволоки, обладающая высоким омическим сопротивлением. Эта спираль изолирована магнезитовым или керамическим наполнителем, что обеспечивает надежную работу устройства. Концы трубки заполнены герметиком, а контактные стержни оборудованы изоляторами и штуцерами или шпильками для подключения.

Ключевые габаритные параметры для указанных размеров

• Длина в развертке: 750 мм (75 см) — определяет активную зону нагрева.
• Межосевое расстояние: 50 мм — критично для установки в узких каналах или корпусах.
• Радиус гиба (R): Обычно 30–43.5 мм, что составляет не менее 1.5 диаметра трубки для предотвращения микротрещин.
• Диаметр трубки: Стандартно 8, 10, 12, 13 или 16 мм, наибольшее распространение имеет 13 мм для длины 75 см.

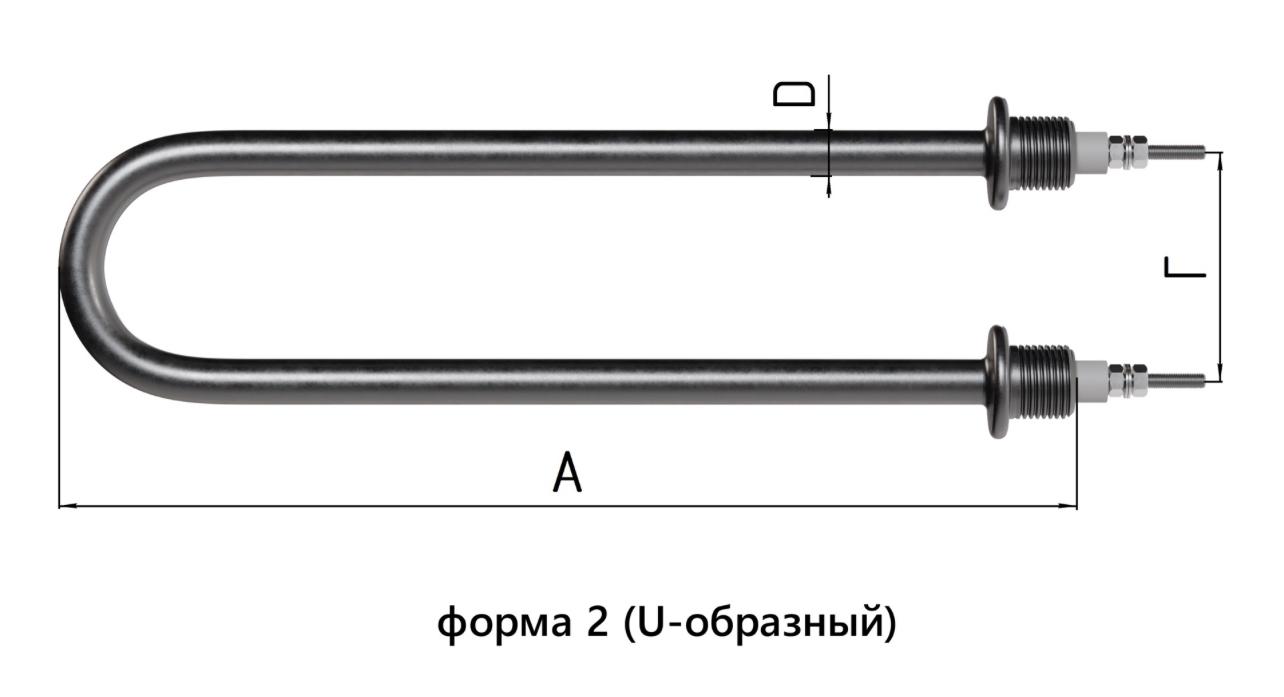

Форма «U» (классификация 2) обеспечивает компактность и удобство установки в таких устройствах, как тепловентиляторы, калориферы и печи. Принцип работы заключается в образовании джоулева тепла при прохождении тока через спираль, что передается воздуху конвекцией.

Стандартные обозначения в маркировке

Технические характеристики и варианты исполнения

Мощность ТЭНа длиной 750 мм рассчитывается с учетом индивидуальных параметров и может варьироваться от 0.1 до 5.0 кВт в зависимости от напряжения (220/380 В), материала и среды. Для межосевого расстояния 50 мм типичный диапазон мощности составляет 0.6–1.5 кВт при 220 В, что позволяет избежать локального перегрева (ваттная нагрузка 2–4 Вт/см² для спокойного воздуха).

Материалы оболочки

• Углеродистая сталь: Для бюджетных моделей, применяемых для спокойного (S) или обдуваемого (O) воздуха.
• Нержавеющая сталь (AISI 304/321 или 12Х18Н10Т): Используется в условиях коррозии, маркировка Т/K.
• Жаропрочная бесшовная сталь: Применяется при высоких температурах до 800°C.

Напряжение и мощность (примеры аналогичных моделей)

Соединения

Штуцеры могут быть различных типов, включая G1/2″, М14–М24×1.5 и могут быть изготовлены из различных материалов (сталь, нержавейка, латунь). Длина стержня в заделке составляет 40 мм, а масса ТЭНа варьируется примерно от 500 до 600 г.

Рабочие среды (кодировка)

• S: Спокойный воздух, углеродистая сталь.
• O: Обдуваемый воздух, углеродистая сталь (скорость потока >6 м/с).
• T: Спокойный воздух, нержавеющая сталь.
• K: Обдуваемый воздух, нержавеющая сталь.

Максимальная температура оболочки может достигать 600–800°C, а нагреваемый воздух до 500°C. Срок службы при соблюдении всех норм эксплуатации варьируется от 5000 до 10000 часов.

Применение в промышленности и быту

U-образные ТЭНы универсальны и находят широкое применение в различных сферах благодаря своим габаритам с межосевым расстоянием 50 мм:

• Промышленность: Используются в тепловентиляторах, тепловых пушках, калориферах, тепловых завесах, электроконвекторах, сушильных машинах, саунах и электропечах.
• Бытовые приборы: Включают в себя сушильные машины (обычно 2.5 кВт обдувные модели), обогреватели и сплит-системы.
• Специфические изделия: Например, жарочные поверхности (аналогично 480×50 мм, но масштабируемые), дистилляторы и термокамеры.
• Оребренные варианты: Используются для повышения теплоотдачи, увеличивая площадь в 2–2.5 раза и снижая нагрузку.

Примером использования может служить сушильная машина, где ТЭН мощностью 2.5 кВт и U-образным диаметром 14 мм с резьбой 5 мм и межосевым расстоянием ~50 мм нагревает воздух, который затем направляется в камеру сушки.

Монтаж, подключение и меры безопасности

Процесс установки ТЭНа включает в себя несколько этапов:

1. Проверьте соответствие межосевого расстояния 50 мм и радиус гиба для установки в клеммах или фланцах.
2. Установите ТЭН вертикально или горизонтально с обдувом, обеспечив зазор 100–200 мм от стенок.
3. Подключите устройство к сети 220 В через терморегулятор и автоматический выключатель (температурный лимитер до 500°C).
4. Заполните заделку герметиком и закрепите штуцеры.
5. Тестируйте ТЭН на холостом ходу в течение 30 минут для проверки его работы.

Необходимые инструменты

• Ключ для установки штуцеров.
• Мультиметр для проверки работы.
• Термореле для контроля температуры.
• Изолента для изоляции соединений.

Предосторожности

Несоблюдение мер предосторожности может привести к критическим ситуациям:

• Избегайте сухого хода и перегрева (выше 4 Вт/см²).
• Никогда не допускайте коррозии в углеродистой стали, особенно в условиях повышенной влажности.
• Используйте обдув с минимальной скоростью более 6 м/с для мощных моделей.

Расчет мощности и подбор

Чтобы рассчитать необходимую мощность для ТЭНа длиной 750 мм, используйте формулу:

P (кВт) = (длина см × нагрузка Вт/см) / 1000.

Рекомендуемые параметры:

• Спокойный воздух: 2–3 Вт/см → 1.5–2.25 кВт.
• Обдувной воздух: 4–6 Вт/см → 3–4.5 кВт.

Сравнительные цены на аналогичный ТЭН длиной 85 см с мощностью 0.63 кВт варьируются около 360 рублей, в зависимости от страны производства (Россия или Китай).

Таблица сравнения с другими формами

Производство, стандарты и цены

Изготовление U-образных воздушных ТЭНов производится в соответствии с действующими стандартами ГОСТ и ЕАС, с минимальным объемом заказа от 14 до 18 штук. Основные производители находятся в России (такие как Perm.zavodtek, Ten32, Proteko) и Китае. Цены на ТЭНы варьируются от 300 до 1000 рублей за единицу в зависимости от мощности и материала исполнения.

Преимущества и недостатки

Плюсы

• Компактные размеры с межосевым расстоянием 50 мм.
• Долговечность в работе с воздухом.
• Индивидуальный расчет мощности под конкретные задачи.

Минусы

• Чувствительность к отсутствию обдува; при недостаточной циркуляции воздуха возможны перегревы.
• Склонность к коррозии в углеродистых сталях.

Типичные проблемы и ремонт

У владельцев ТЭНов порой возникают следующие проблемы:

• Не нагревается: Возможно, неисправна спираль. Рекомендуется проверка с использованием мультиметра.
• Перегрев: Связан с недостаточным обдувом. Необходимо установить дополнительный вентилятор.
• Ремонт: В случае неисправности требуется замена ТЭНа или очистка от накопившейся накипи.

Данная информация основана на анализе каталогов производителей и тщательно охватывает все аспекты, необходимые для полноценного понимания работы и применения U-образных воздушных ТЭНов. В дальнейшем, следует обратить внимание на детали их эксплуатации и монтажных работ, чтобы максимально эффективно использовать эти устройства в различных сферах.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эксплуатация и обслуживание U-образных воздушных ТЭНов

Эффективная эксплуатация U-образных воздушных ТЭНов требует внимательного отношения к условиям их работы и обслуживания. Правильное использование этих нагревателей позволяет не только обеспечить качественный нагрев воздуха, но и продлить срок службы оборудования.

Регулярное обслуживание

Рекомендуется проводить регулярное техническое обслуживание TЭНов, чтобы предотвратить потенциальные проблемы. Включает в себя:

• Чистка: Удаляйте пыль и загрязнения с поверхности ТЭНа, особенно в местах соединений и вентиляционных отверстий.
• Проверка контактов: Регулярно проверяйте электрические соединения на наличие коррозии или ослабления. При необходимости следует подтягивать соединительные элементы.
• Тестирование: Периодически проводите тестирование на холостом ходу для проверки работоспособности и температурного режима.

Рекомендации по установке

Для правильной установки U-образных ТЭНов важно учитывать несколько факторов:

1. Обеспечьте хороший свободный доступ к ТЭНу для профилактического обслуживания.
2. При установке в узких пространствах следите за тем, чтобы между ТЭНом и стенками оставались зазоры не менее 100–200 мм для свободной циркуляции воздуха.
3. Убедитесь, что системы защиты от перегрева и автоматическое отключение работают должным образом.

Избегание перегрева

Управляйте температурой поверхности ТЭНа, следя за использованием соответствующих вентиляторов, чтобы избежать перегрева. При работе с обдувными моделями важно поддерживать скорость воздуха выше 6 м/с, поскольку это критически важно для предотвращения локального перегрева и обеспечения безопасной работы устройства.

Применение в различных отраслях

U-образные ТЭНы находят применение в различных отраслях, включая:

• Климатическая техника: В кондиционерах и системах отопления, где требуется быстрая адаптация с учетом климатических условий.
• Продуктовые технологии: В производствах, требующих сушки или обработки продуктов, где поддержание определенной температуры критично.
• Автомобильная промышленность: В системах отопления и вентиляции, где используются компактные решения для нагрева.

Сравнительные преимущества по сравнению с аналогами

В таблице представлено сравнение характеристик U-образных воздушных ТЭНов с другими типами нагревателей:

Дополнительные примеры использования

Учитывая свою универсальность, U-образные ТЭНы могут применяться не только в стандартных нагревательных системах, но и в более специфичных областях, таких как:

• Системы обогрева автомобилей: Используются для подогрева воздуха в печках для комфортного обогрева в холодное время года.
• Космическая техника: Применяются для поддержания нужной температуры внутри спутников и космических аппаратов.
• Медицинское оборудование: Интегрированы в системы, где требуется точное поддержание температуры для биологических материалов.

Перспективы дальнейшего развития

С развитием технологий и материалов, У-образные ТЭНы будут продолжать адаптироваться и улучшаться, чтобы удовлетворять потребности специфических отраслей. Новые материалы для оболочек, такие как высокотемпературные сплавы и керамика, могут значительно увеличить их долговечность и устойчивость к коррозии.

Кроме того, развитие систем автоматизации и управления тепловыми процессами позволит оптимизировать работу ТЭНов, делая их еще более экономически выгодными и экологически чистыми. Таким образом, использование U-образных воздушных ТЭНов будет оставаться актуальным и востребованным в будущем.
