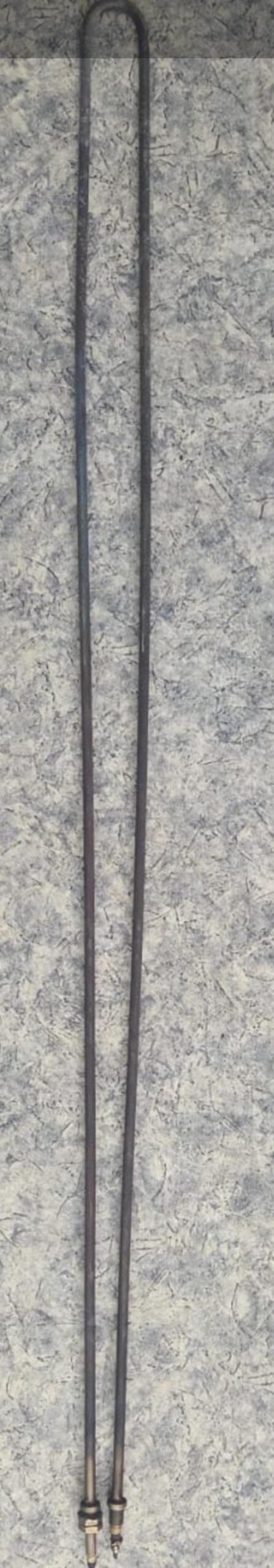

Тэны воздушные. Диаметр трубки 8-10 мм, длина 120 см, мощность 1,8 квт

Тэны воздушные. Диаметр трубки 8-10 мм, длина 120 см, мощность 1,8 квт Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

1. Техническая конструкция и принципы работы воздушных ТЭНов

Воздушные ТЭНы — это трубчатые электронагреватели, предназначенные для нагрева воздуха и газовых смесей в различном оборудовании: калориферах, тепловых завесах, печах для саун, сушильных камерах и др.^[1][2][3] Их основная конструкция включает:

• Металлическую трубку (обычно из нержавеющей или углеродистой стали), внутри которой находится нагревательная спираль из проволоки с высоким омическим сопротивлением.^[3]
• Герметизирующая засыпка (периклаз) — заполняет пространство между спиралью и трубкой, обеспечивает электрическую изоляцию и передачу тепла к оболочке.^[4]
• Контактные стержни — выводятся из обоих концов трубки для подключения к электросети.
• Крепежные элементы — фланцы, штуцера, пластины для монтажа в оборудовании.

Принцип работы

При подаче напряжения на контактные стержни спираль разогревается, тепло через засыпку передаётся металлической оболочке, которая нагревает проходящий воздух или газ. Температура поверхности ТЭНа может достигать 400–600°C, а в некоторых специализированных моделях — до 1000°C.^[7][8]

Вариации конструкции

• Оребрённые ТЭНы — на трубке накатываются (или привариваются) алюминиевые или стальные рёбра для увеличения площади теплоотдачи и эффективности нагрева в быстро движущемся воздухе.^[1][4][23]
• Прямые и изогнутые ТЭНы — могут быть прямыми, U-образными, W-образными, кольцевыми и др., в зависимости от требований оборудования.^[2][5][10]
• Закрытые и открытые спирали — встречаются на промышленных моделях, где полностью открытые спирали обладают максимальным нагревом, но быстрым износом, в то время как закрытые обеспечивают защиту.

2. Основные параметры и стандартные характеристики

Типовые параметры воздушных ТЭНов

Маркировка

По ГОСТ 13268-88, маркировка включает диаметр, длину, мощность и тип среды (S — спокойный воздух, О — движущийся, K — нержавеющая сталь для движущегося, T — нержавеющая для спокойного). Например: ТЭН 120А10/1.8О220 — трубчатый электронагреватель длиной 120 см, диаметр 10 мм, мощность 1,8 кВт, для движущегося воздуха, напряжение 220 В, материал — углеродистая сталь.

3. Сравнение с другими типами нагревателей

Воздушные ТЭНы представляют собой универсальное решение для стабильного, долговечного и безопасного нагрева воздуха в широком диапазоне температур и мощностей.^[1][2][4]

4. Особенности выбора и эксплуатации

Критерии выбора

• Среда нагрева: Для влажного или агрессивного воздуха выбирайте нержавеющую сталь.^[1][2]
• Мощность и длина: Длина определяет площадь теплообмена, мощность — скорость нагрева. Для вашего случая (120 см, 1,8 кВт) — оптимально для большинства промышленных и бытовых применений.^[3]
• Форма: Прямые ТЭНы проще в монтаже, изогнутые — для сложных конструкций.^[5][10]
• Оребрение: Увеличивает эффективность в потоках воздуха, но усложняет очистку.^[1][4][23]
• Крепление: Важно подобрать фланцы или штуцера, совместимые с вашим оборудованием.^[1][5]

Монтаж и подключение

1. Проверка параметров: Убедитесь, что напряжение и мощность ТЭНа соответствуют сети и нагрузке.
2. Механическая фиксация: Закрепите ТЭН с помощью штатных фланцев или пластин.
3. Электрическое подключение: Подсоедините контактные стержни к сети через автоматический выключатель или контактор.
4. Проверка изоляции: Убедитесь в отсутствии пробоя на корпус.
5. Первый запуск: Включите на короткое время, проверьте равномерность нагрева и отсутствие посторонних запахов.

Советы по эксплуатации

• Не допускайте перегрева — используйте терморегулятор или термодатчик.^[10]
• Регулярно очищайте от пыли и нагара — особенно для оребрённых моделей.
• При замене ТЭНа учитывайте не только размеры, но и материал, мощность, форму контактов.

Типовые проблемы и решения

• Не греет: Проверьте контакты, напряжение, целостность спирали.
• Перегрев: Убедитесь в достаточной вентиляции, исправности терморегулятора.
• Короткое замыкание: Проверьте изоляцию, замените ТЭН при пробое.

5. Применение и рынок

Промышленность

• Тепловые завесы: для защиты от холодного воздуха в дверных проёмах.^[1][4]
• Сушильные камеры: для древесины, продуктов, текстиля.
• Калориферы: в системах вентиляции и кондиционирования.^[1][2]
• Печи для саун, тепловые пушки: быстрый нагрев больших объёмов воздуха.^[1][4]

Быт

• Электрические печи, духовки, обогреватели: для стабильного и безопасного нагрева.^[10]
• Медицинское и лабораторное оборудование: где требуется точный контроль температуры.

Производители и поставщики

В России и СНГ воздушные ТЭНы производят множество компаний, включая «Далтен», «Термаль», «Электронагрев», «Интмакс» и др. Они предлагают как стандартные, так и изготовленные по индивидуальным чертежам изделия.^[1][4][10]

6. Интересные факты и перспективы

• Гибкие воздушные ТЭНы: новинка, позволяющая придавать нагревателю любую форму непосредственно на месте монтажа.^[17]
• Комбинированные решения: например, ТЭНы с интегрированными датчиками температуры для автоматизации процессов.
• Энергоэффективность: современные оребрённые ТЭНы позволяют уменьшить энергопотребление при той же мощности нагрева.
• Перспективы: развитие «умных» ТЭНов с Wi-Fi управлением, возможностью мониторинга и диагностики.

7. Заключение

ТЭНы воздушные диаметром 8–10 мм, длиной 120 см и мощностью 1,8 кВт — это универсальные, надёжные и долговечные нагревательные элементы, широко применяемые в промышленности и быту. Их конструкция, эффективность и устойчивость к различным условиям использования делают их важным компонентом в системах обогрева и нагрева воздуха.

Для дальнейшего анализа мы перейдем к более углубленному изучению основных параметров и характеристик воздушных ТЭНов, а также их сравнительных особенностей с другими типами нагревателей.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

8. Материалы и стандарты, применяемые в воздушных ТЭНах

При производстве воздушных ТЭНов используются разнообразные материалы, что позволяет адаптировать их под разные условия эксплуатации и требования систем отопления. Наиболее популярные материалы включают:

• Нержавеющая сталь: применяется для обеспечения коррозионной стойкости, особенно в средах с высоким уровнем влажности или химическим воздействием.
• Углеродистая сталь: используется в недорогих моделях, подходит для обычных условий эксплуатации с низким риском коррозии.
• Титан: обладает высокой прочностью и устойчивостью к коррозии, но применение титана ограничено из-за его высокой стоимости.

Технические стандарты

В производстве и испытаниях воздушных ТЭНов важное место занимают технические стандарты, которые регулируют производственный процесс, качество и безопасность продукции. Основные стандарты включают:

• ГОСТ 13268-88: регламентирует маркировку и характеристики трубчатых электронагревателей.
• Директива CE: обязательный стандарт для продукции, поставляемой на рынки Европейского Союза, гарантирует соответствие европейским требованиям по безопасности.
• ISO 9001: стандарт, направленный на проверку систем управления качеством на производственных предприятиях.

9. Эффективность и КПД воздушных ТЭНов

Эффективность ТЭНов определяется их коэффициентом полезного действия (КПД), который варьируется в зависимости от конструкции и применяемых материалов. Обычно КПД воздушных ТЭНов составляет от 85% до 95%, что делает их весьма экономичными в эксплуатации для отопительных систем.

Факторы, влияющие на КПД

• Площадь теплообмена: увеличение площади теплообмена благодаря оребрению или особым формам ТЭНа позволяет повысить его КПД.
• Качество теплоизоляции: правильная изоляция оборудования, где устанавливаются ТЭНы, уменьшает теплопотери и позволяет достигнуть более высокой температуры при меньших затратах энергии.
• Скорость воздуха: оптимальная скорость движения воздуха через ТЭН также влияет на эффективность. Излишняя скорость может снижать время контакта воздуха с нагретой поверхностью, в результате чего эффект нагрева будет менее заметен.

10. Обслуживание и техническое состояние ТЭНов

Регулярное обслуживание воздушных ТЭНов является залогом их длительного срока службы и надежной работы. Основные привлеченные аспекты обслуживания включают:

Плановое обслуживание

1. Регулярная проверка состояния электрических соединений для предотвращения перегрева и коротких замыканий.
2. Очистка от пыли и загрязнений, особенно в оребрённых моделях, где может накапливаться пыль и снижать эффективность нагрева.
3. Проверка герметичности и целостности изоляционных материалов для предотвращения рисков поражения электрическим током.

Ремонт и замена

При возникновении нештатных ситуаций, таких как:

• Неисправность нагревательной спирали;
• Коррозия или механическое повреждение трубки;
• Слова на корпусе, требующие замены или ремонта;

необходимо незамедлительно проводить диагностику и, при необходимости, заменять элементы, чтобы избежать дальнейшего ущерба и продолжать безопасную эксплуатацию оборудования.

11. Научные исследования и разработки в области ТЭНов

Современные технологии не стоят на месте, и некоторые компании уже ведут активные разработки в области повышения эффективности и удобства эксплуатации воздушных ТЭНов. Изучаются:

• Новые материалы: разрабатываются легкие, прочные и устойчивые к коррозии сплавы, которые позволяют значительно снизить стоимость и увеличить срок службы ТЭНов.
• Автоматизация: внедрение датчиков, которые контролируют температуру и позволяют регулировать работу ТЭНа в реальном времени, что делает установку более энергосберегающей.
• Устойчивость к внешним факторам: создание моделей, способных работать в экстремальных температурных условиях и влажной среде с низким уровнем износа.

Эти направления развития помогут обеспечить надежную и эффективную работу воздушных ТЭНов, что сделает их более привлекательными как для промышленных, так и для бытовых потребителей.
