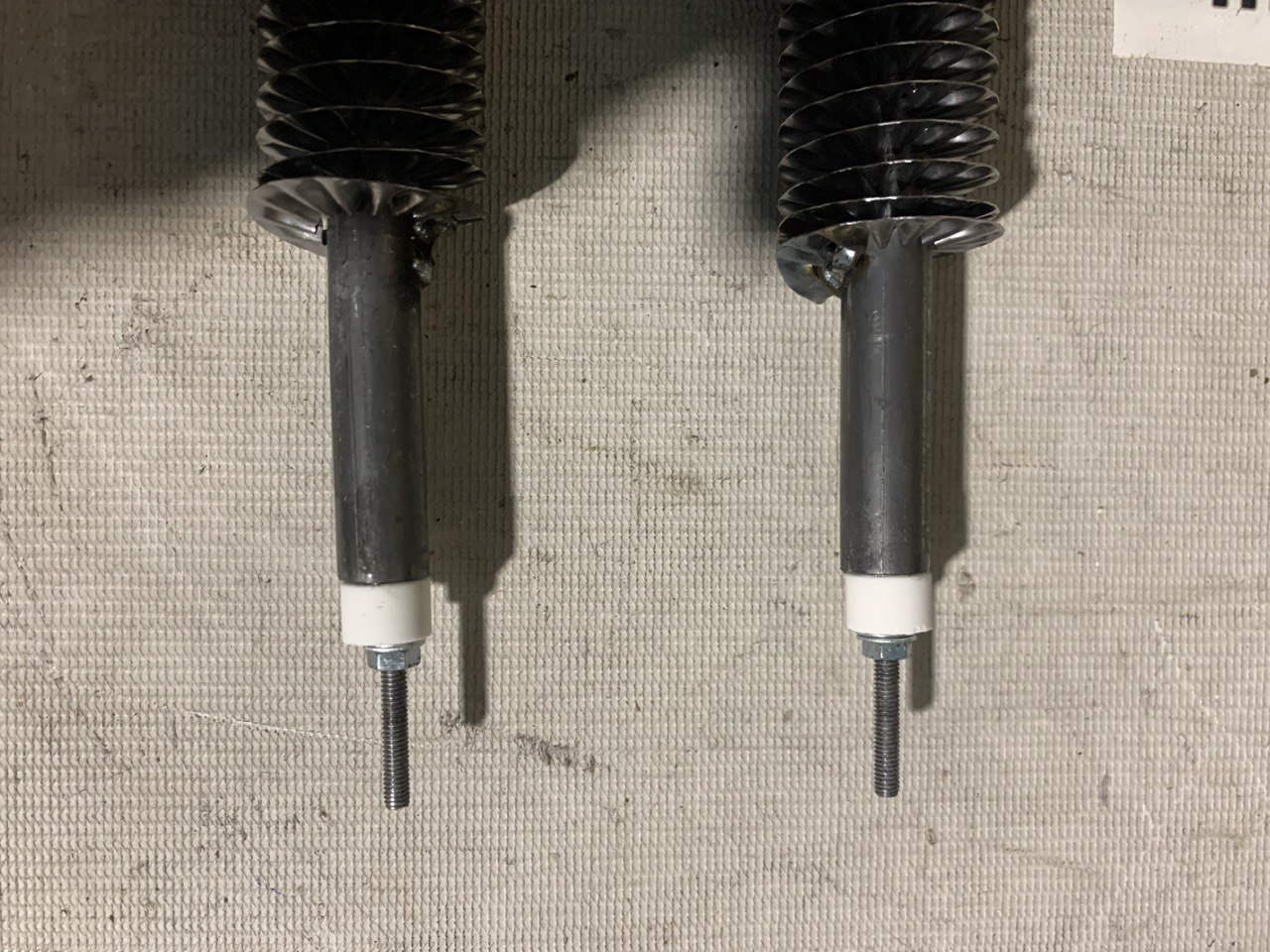

ТЭНР 120 А13/3,0 О 220 Ф-2 МО-90

Оребренные трубчатые электронагреватели: стратегический выбор для систем воздушного обогрева

Трубчатый электронагреватель (ТЭН) модели ТЭНР 120 А13/3,0 О 220 Ф-2 МО-90 представляет собой специализированное инженерное решение, предназначенное для высокоэффективного нагрева воздушных и газовых сред. Он спроектирован для работы под напряжением 220 В, обладает мощностью 3,0 кВт и оснащен трубкой диаметром 13 мм. Ключевая особенность, обозначенная литерой «О», — это оребрение, значительно увеличивающее площадь теплоотдачи. Материал трубки, углеродистая сталь, выбран за его прочность и долговечность в условиях высоких температур. Маркировка «МО-90» указывает на **морозостойкость** (МО) элемента и оптимальное расстояние между оребрениями в 90 мм, что способствует улучшенному теплообмену и предотвращению локальных перегревов. Обозначение «Ф-2» регламентирует тип финишного покрытия или конструктивного исполнения оболочки и крепления в соответствии с ГОСТом. Подобные ТЭНы находят широкое применение в промышленных и бытовых системах, где требуется надежный и управляемый нагрев воздуха или других подвижных газовых сред, например, в вентиляционных установках, сушильных камерах, а также в системах климатического контроля[4][5][14][20].

Ключевые понятия и терминология

Для глубокого понимания функциональности и применения оребренных ТЭНов, необходимо четко определить ключевые термины и параметры, используемые в их спецификациях.

• ТЭН (Трубчатый ЭлектроНагреватель): Электронагревательный элемент, состоящий из металлической оболочки, внутри которой расположена нагревательная спираль из нихрома или фехраля, изолированная от оболочки компактированной окисью магния (периклазом). Это обеспечивает электрическую изоляцию при высокой теплопроводности.
• Оребрение («О»): Специальные металлические ребра, навитые или напрессованные на внешнюю поверхность трубки ТЭНа. Их основная функция — многократное увеличение площади поверхности теплообмена, что критически важно для эффективного нагрева воздуха или газовых сред. Оребренные ТЭНы обладают значительно большей мощностью теплопередачи в газовых средах по сравнению с гладкими аналогами при той же длине и мощности.
• Морозостойкость (МО): Свойство ТЭНа сохранять работоспособность и структурную целостность при низких температурах окружающей среды. В контексте «МО-90», это не только указывает на способность работы в условиях холода, но и на шаг оребрения 90 мм, который оптимизирован для обеспечения эффективного теплообмена и минимизации рисков обмерзания или перегрева в специфических условиях.
• Развернутая длина (120 см): Общая длина нагревательной спирали, помещенной внутри трубки ТЭНа, до ее формовки. Этот параметр важен для расчета равномерности распределения тепла и общего теплового потока.
• Диаметр трубки (А13): Внешний диаметр металлической оболочки ТЭНа, в данном случае 13 мм. Это влияет на прочность элемента, его габариты и совместимость с установочными отверстиями и креплениями.
• Финишное покрытие/исполнение (Ф-2): Обозначение, соответствующее Государственному Стандарту (ГОСТ), которое определяет конструктивные особенности концевых выводов, тип крепления, а также возможное защитное покрытие поверхности трубки. Эти детали критичны для надежности монтажа, электробезопасности и долговечности эксплуатации в агрессивных средах.
• Углеродистая сталь: Материал оболочки ТЭНа, выбранный за его высокую механическую прочность, хорошую теплопроводность и относительно низкую стоимость. Однако он требует защиты от коррозии во влажных или химически активных средах, что часто обеспечивается финишным покрытием.

Технико-экономическое обоснование выбора ТЭН: параметры и их влияние

Выбор ТЭНа для промышленных и бытовых систем требует комплексного подхода, учитывающего не только технические характеристики, но и экономическую целесообразность, долговечность и операционную эффективность. Рассмотрим ключевые параметры модели ТЭНР 120 А13/3,0 О 220 Ф-2 МО-90 и их влияние на эти аспекты.

Анализ этих параметров позволяет принять обоснованное решение, балансируя между начальными инвестициями (CAPEX), операционными расходами (OPEX) и ожидаемым сроком службы. Например, выбор оребренного ТЭНа, несмотря на потенциально более высокую начальную стоимость по сравнению с гладким аналогом той же мощности, может обеспечить значительную экономию энергии и более быстрый нагрев, тем самым снижая TCO (совокупную стоимость владения) и увеличивая ROI (возврат инвестиций) за счет повышения производительности и снижения энергозатрат.

Стратегии применения и оптимизация расходов на воздушный обогрев

Оребренные ТЭНы, подобные ТЭНР 120 А13/3,0 О 220 Ф-2 МО-90, являются краеугольным камнем в проектировании эффективных систем воздушного обогрева. Их преимущества особенно ярко проявляются в задачах, где критически важен быстрый и равномерный нагрев больших объемов воздуха или газов.

• Системы вентиляции и отопления: В промышленных зданиях, складах, торговых центрах, где требуются приточные вентиляционные установки с функцией подогрева. Оребрение обеспечивает высокую теплоотдачу в движущемся воздушном потоке, что позволяет достигать заданной температуры с меньшими габаритами нагревательного блока и сниженным энергопотреблением.
• Сушильные камеры: Для сушки древесины, пищевых продуктов, лакокрасочных покрытий, а также в текстильной промышленности. Точный контроль температуры и равномерность нагрева, обеспечиваемые оребренными ТЭНами, критичны для качества конечного продукта и оптимизации времени сушки.
• Климатические установки: В фармацевтике, химической промышленности, агрокомплексе, где поддержание строго определенных климатических параметров является стандартом. Морозостойкость (МО-90) делает этот ТЭН пригодным для установки в системах, работающих в условиях низких внешних температур, без риска повреждения элемента.
• Тепловые завесы и пушки: Для создания тепловых барьеров на входах в помещения или локального обогрева рабочих зон. Высокая теплопроизводительность оребренных ТЭНов обеспечивает быструю реакцию и эффективное поддержание температурного режима.

Оптимизация расходов достигается не только за счет первоначального выбора подходящего ТЭНа, но и через системное проектирование. Например, правильный расчет воздушного потока и выбор контроллера, способного регулировать мощность ТЭНа с помощью ПИД-регулятора, позволяет минимизировать энергопотребление, избегая перегрева и избыточной работы.

Сравнительный анализ и критерии выбора аналогов

При принятии решения о закупке ТЭНов, помимо изучения конкретной модели, важно провести сравнительный анализ с аналогами, исходя из критериев, имеющих прямое влияние на операционные издержки и надежность системы.

Как видно из таблицы, ключевым критерием является среда применения. Оребренные ТЭНы (маркировка «О») предназначены исключительно для нагрева воздуха или газов, тогда как гладкие («Р») – для жидкостей. Попытка использования оребренного ТЭНа в жидкости приведет к его быстрому выходу из строя из-за локального перегрева. При выборе необходимо также оценивать:

1. Энергоэффективность: Оребрение повышает КПД в воздушных средах. Дополнительные опции, такие как терморегуляторы и датчики, могут снизить энергопотребление до 15-20% от базовых значений.
2. Долговечность и надежность: Выбор материала оболочки (углеродистая сталь, нержавеющая сталь, медь) должен соответствовать агрессивности среды. Углеродистая сталь экономична, но менее устойчива к коррозии, чем нержавеющая сталь.
3. Требования к монтажу и обслуживанию: Тип крепления (Ф-2, Ф-7 и др.) и доступность элемента для очистки от загрязнений влияют на стоимость установки и последующего обслуживания.
4. Соответствие стандартам: Применение ТЭНов, соответствующих ГОСТ 13268–88, гарантирует их качество и совместимость с большинством систем.

Принимая во внимание все эти факторы, менеджеры по закупкам и технические специалисты могут обоснованно выбрать решение, которое обеспечит максимальную производительность при оптимальных эксплуатационных затратах.

Осмыслив фундаментальные принципы и стратегические аспекты выбора оребренных ТЭНов, перейдем к практическим шагам по их интеграции и эффективной эксплуатации. Далее мы углубимся в архитектуру систем, этапы внедрения, метрики контроля и лучшие практики для максимизации долгосрочной ценности и снижения операционных рисков.

Продвинутая практика и внедрение оребренных ТЭНов в производственные циклы

Эффективное использование оребренных трубчатых электронагревателей в промышленных и бытовых системах требует глубокого понимания не только их технических характеристик, но и принципов интеграции, управления и обслуживания. Переход от выбора к реализации включает в себя планирование архитектуры системы, поэтапное внедрение и стратегическую оптимизацию эксплуатации.

Архитектура систем с воздушными ТЭНами: планирование и проектирование

Проектирование систем нагрева воздуха с использованием оребренных ТЭНов является многоступенчатым процессом, требующим учета теплотехнических, электрических и аэродинамических параметров. Правильная архитектура системы обеспечивает ее стабильность, энергоэффективность и долговечность.

Ключевые аспекты архитектуры:

• Расчет тепловой нагрузки: Определение необходимой мощности ТЭНов основывается на объеме нагреваемого воздуха, требуемом перепаде температур, теплопотерях системы и скорости воздушного потока. Для оребренных ТЭНов, таких как ТЭНР 120 А13/3,0 О 220 Ф-2 МО-90, высокая эффективность теплоотдачи в воздухе позволяет использовать меньшее количество элементов или элементы меньшей длины по сравнению с гладкими аналогами для достижения той же мощности.
• Конфигурация нагревательного блока: ТЭНы обычно устанавливаются в группы или кассеты. Оптимальное расположение элементов (например, шахматный порядок) и шаг между ними обеспечивают равномерный нагрев и минимальное сопротивление воздушному потоку. Важно учитывать, что оребрение требует достаточного пространства для циркуляции воздуха.
• Система управления температурой: Включает датчики температуры (термопары или терморезисторы), контроллеры (ПИД-регуляторы), твердотельные реле (SSR) или контакторы. ПИД-регуляторы обеспечивают точное поддержание заданной температуры, минимизируя колебания и снижая энергопотребление за счет оптимизации цикла включения/выключения ТЭНов.
• Защита от перегрева: Обязательное условие для всех систем воздушного обогрева. Реализуется с помощью аварийных термостатов (защита по превышению температуры воздуха) и термоограничителей (защита по температуре поверхности ТЭНа), которые отключают питание в случае нештатной ситуации (например, остановки вентилятора или засорения воздуховодов).
• Интеграция с системами вентиляции: Нагревательный блок должен быть гармонично интегрирован в систему воздуховодов, обеспечивая ламинарный поток воздуха через оребрение. Неправильная аэродинамика может привести к зонам застоя воздуха, локальному перегреву ТЭНов и снижению эффективности системы.
• Автоматизация и мониторинг: Для промышленных систем критична интеграция с централизованными системами управления, такими как SCADA или АСУ ТП. Это позволяет удаленно контролировать параметры, собирать данные для анализа энергоэффективности и проводить предиктивное обслуживание.

«Внедрение оребренных ТЭНов без комплексного проектирования системы вентиляции и автоматизации управления температурой — это компромисс, который неизбежно приведет к потере до 30% потенциальной энергоэффективности и сокращению срока службы оборудования.» – Эксперт по промышленным тепловым системам.

Пошаговая реализация проекта по внедрению или модернизации системы нагрева

Успешное внедрение или модернизация системы воздушного обогрева с оребренными ТЭНами требует структурированного подхода.

Этап 1: Анализ и планирование (Спринт 1: 1-2 недели)

1. Аудит текущей системы и потребностей:
   • Оценка существующей тепловой нагрузки и энергопотребления.
   • Идентификация проблемных зон (недостаточный нагрев, перегрев, высокий TCO).
   • Сбор требований от ключевых стейкхолдеров (производство, эксплуатация, финансовый отдел).
   • Роли: Главный инженер, руководитель проекта, энергетик.
   • Артефакты: Отчет об аудите, спецификация требований.
2. Разработка технического задания (ТЗ):
   • Формулирование целевых показателей (температура, влажность, скорость нагрева, энергопотребление).
   • Выбор типа и количества ТЭНов (например, ТЭНР 120 А13/3,0 О 220 Ф-2 МО-90, с учетом его морозостойкости и эффективности для воздуха).
   • Определение архитектуры системы управления и безопасности.
   • Роли: Инженер-проектировщик, главный технолог.
   • Артефакты: Утвержденное ТЗ, предварительный бюджет.

Этап 2: Проектирование и закупка (Спринт 2-3: 3-6 недель)

3. Детальное проектирование:
   • Разработка чертежей нагревательного блока, схем электроподключений, расположения датчиков.
   • Расчет аэродинамики воздуховодов и режимов вентиляции.
   • Роли: Инженер-проектировщик, электроинженер.
   • Артефакты: Рабочая документация, схемы.
4. Выбор поставщика и закупка:
   • Тендерный отбор поставщиков ТЭНов и компонентов.
   • Проверка сертификатов соответствия (ГОСТ, ТР ТС).
   • Закупка оборудования.
   • Роли: Менеджер по закупкам, технический директор.
   • Артефакты: Договоры поставки, счета-фактуры.

Этап 3: Монтаж и пусконаладка (Спринт 4-5: 2-4 недели)

5. Монтаж и сборка:
   • Установка ТЭНов в нагревательный блок, подключение к электросети.
   • Монтаж датчиков, контроллеров и исполнительных устройств.
   • Роли: Монтажная бригада, электромонтажник.
   • Артефакты: Акты выполненных работ.
6. Пусконаладочные работы и тестирование:
   • Проверка всех узлов системы, соответствие электротехническим нормам.
   • Настройка ПИД-регуляторов, калибровка датчиков.
   • Тестирование в различных режимах эксплуатации, включая аварийные сценарии.
   • Роли: Инженер по наладке, главный технолог.
   • Артефакты: Протоколы испытаний, акты ввода в эксплуатацию.

Контроль качества на всех этапах:

• Входной контроль: Проверка соответствия поставленного оборудования спецификациям (например, для ТЭНР 120 А13/3,0 О 220 Ф-2 МО-90 — диаметр, длина, мощность, тип оребрения).
• Операционный контроль: Надзор за соблюдением проектной документации и строительных норм в процессе монтажа.
• Приемочный контроль: Проверка работоспособности системы, соответствия заданным параметрам и безопасной эксплуатации.

Оптимизация эксплуатации и снижение TCO: стратегии для долгосрочной эффективности

После успешного внедрения системы с оребренными ТЭНами, основная задача — обеспечить ее эффективную и экономичную эксплуатацию на протяжении всего жизненного цикла. Цель — снижение TCO (Total Cost of Ownership) за счет минимизации энергопотребления, продления срока службы оборудования и снижения затрат на обслуживание.

1. Регулярное обслуживание оребрения: Оребренные ТЭНы, работающие в воздушных средах, подвержены скоплению пыли, ворса и других загрязнений на ребрах. Эти отложения снижают эффективность теплоотдачи, приводят к локальному перегреву элемента и увеличению энергопотребления.
   • Решение: Разработка графика регулярной очистки (например, сжатым воздухом или мягкими щетками) в зависимости от загрязненности среды (рекомендуется проводить очистку каждые 3-6 месяцев). Экономический эффект: снижение энергопотребления до 10-15%, увеличение срока службы ТЭНа на 20-30%.
2. Мониторинг параметров работы:
   • Постоянный контроль температуры воздуха на входе и выходе, потребляемой мощности, тока.
   • Использование SCADA-систем для сбора и анализа данных.
   • Экономический эффект: Раннее выявление отклонений позволяет предотвратить аварии, снизить издержки на ремонт и сократить время простоя. Потенциальная экономия на аварийных ремонтах до 50%.
3. Оптимизация алгоритмов управления:
   • Тонкая настройка ПИД-регуляторов для минимизации перерегулирования и поддержания стабильной температуры.
   • Использование функций планирования и расписания работы (например, снижение температуры в нерабочие часы).
   • Экономический эффект: Снижение энергопотребления на 5-10% за счет более точного управления.
4. Предиктивное обслуживание:
   • Анализ данных мониторинга для прогнозирования потенциальных отказов (например, снижение сопротивления изоляции, увеличение тока при стабильной мощности).
   • Замена элементов до их полного выхода из строя, что позволяет избежать незапланированных остановок производства.
   • Экономический эффект: Сокращение времени простоя до 70%, оптимизация складских запасов запчастей.
5. Энергоаудит:
   • Периодическая оценка энергоэффективности системы в целом.
   • Выявление возможностей для дальнейшей оптимизации (например, улучшение теплоизоляции воздуховодов, внедрение рекуперации тепла).
   • Экономический эффект: Дополнительная экономия энергии до 5-20%.

Кейсы применения: от малого бизнеса до промышленного гиганта

Разберем, как характеристики ТЭНР 120 А13/3,0 О 220 Ф-2 МО-90 и аналогичных оребренных ТЭНов проявляются в различных масштабах бизнеса.

1. Кейс 1: Предприятие малого и среднего бизнеса (SMB) – Производство хлебобулочных изделий
   • Задача: Поддержание точного температурного режима в расстоечной камере для теста и в небольшой сушилке для сухарей.
   • Решение: Установлено 4 ТЭНР 120 А13/3,0 О 220 Ф-2 МО-90 в каждой камере. Оребрение обеспечивает быстрый и равномерный нагрев воздуха, критически важный для качества продукта. Система управляется простым терморегулятором.
   • Эффект: Стабилизация качества продукции, сокращение времени расстойки/сушки на 15%, снижение брака на 10%. Морозостойкость ТЭНов оказалась полезной, когда камеры располагались в неотапливаемых складских помещениях в зимний период, предотвращая выход элементов из строя при низких температурах.
2. Кейс 2: Крупное промышленное предприятие – Автомобильный завод
   • Задача: Обеспечение подогрева приточного воздуха для окрасочного цеха (объем 50 000 м³/ч) и поддержание температуры в сушильных камерах после покраски. Требования к надежности и энергоэффективности критически высоки.
   • Решение: Интегрированы нагревательные секции, состоящие из сотен ТЭН, включая модель ТЭНР 120 А13/3,0 О 220 Ф-2 МО-90, а также более мощные аналоги. Система управляется централизованной SCADA-системой с ПИД-регуляторами и многоступенчатой защитой от перегрева. Регулярная очистка оребрения входит в регламент TPM (всеобщее производительное обслуживание).
   • Эффект: Высокая стабильность температуры (отклонение не более ±1°C), что гарантирует качество окраски и сушки. Снижение энергопотребления на 18% за счет оптимизированного управления и предиктивного обслуживания. Увеличение межремонтного интервала ТЭНов на 40%.
3. Кейс 3: Регулируемая отрасль – Фармацевтический склад (климат-контроль)
   • Задача: Поддержание строгих параметров температуры и влажности в складских помещениях для хранения лекарственных препаратов, особенно в зоне приема/отгрузки, где возможны перепады температур из-за открывания ворот. Система должна быть отказоустойчивой и соответствовать GMP (надлежащей производственной практике).
   • Решение: В приточно-вытяжных установках установлены ТЭНы с морозостойкостью МО-90, чтобы обеспечить подогрев даже в самые холодные зимние месяцы без риска обмерзания и выхода из строя. Использованы ТЭНы из нержавеющей стали с аналогичными параметрами оребрения для повышенной коррозионной стойкости и соответствия нормам.
   • Эффект: Гарантированное поддержание требуемых климатических условий, отсутствие простоев из-за неисправностей систем обогрева. Соответствие регуляторным требованиям GMP, подтвержденное валидацией системы. Морозостойкость МО-90 позволила поддерживать заданную температуру даже при длительном открывании ворот, предотвращая порчу дорогостоящих препаратов.
