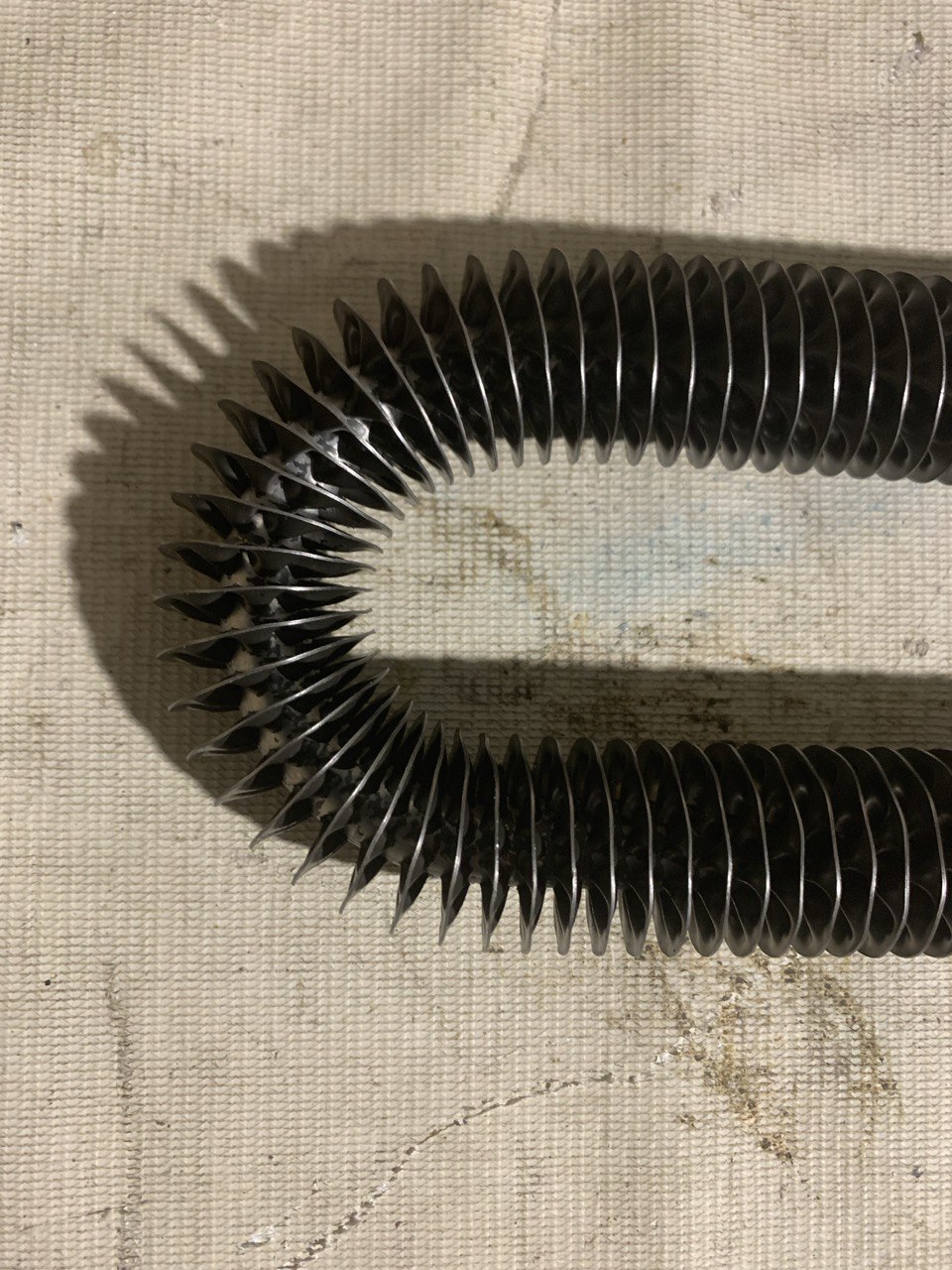

ТЭНР 100/2,0-О-220 R30

ТЭНР 100/2,0-О-220 R30: Оптимизация Систем Воздушного Нагрева в Промышленности

Выбор эффективных и надежных нагревательных элементов критически важен для обеспечения бесперебойной работы производственных линий, систем вентиляции и климатического оборудования. Модель ТЭНР 100/2,0-О-220 R30 представляет собой трубчатый электронагреватель (ТЭН), спроектированный для решения специфических задач по нагреву воздушных и газовых сред. Понимание его ключевых характеристик, принципов функционирования и возможностей применения позволяет принимать обоснованные решения на этапе проектирования, закупки и эксплуатации промышленных систем. Данный анализ ориентирован на руководителей подразделений, инженеров, специалистов по закупкам и всех, кто отвечает за операционную эффективность и совокупную стоимость владения (TCO) теплового оборудования.

Ключевые Конструктивные и Эксплуатационные Параметры

ТЭНР 100/2,0-О-220 R30 — это стандартное обозначение, расшифровка которого указывает на следующие параметры:

• Развернутая длина (1000 мм / 100 см): Определяет общую площадь теплоотдачи элемента. Оптимальная длина важна для равномерного распределения тепла и эффективного теплообмена в заданной камере или канале.
• Мощность (2,0 кВт) и Напряжение (220 В): Мощность в 2,0 киловатта является стандартным показателем для оборудования средней производительности, подключаемого к однофазной промышленной или бытовой электросети 220 вольт. Эта комбинация обеспечивает баланс между скоростью нагрева и умеренным энергопотреблением.
• Материал корпуса (Углеродистая сталь): Выбор углеродистой стали обусловлен её экономической эффективностью и достаточной прочностью для работы в сухих воздушных и газовых средах. Углеродистая сталь хорошо подходит для температур до 400-500°C при отсутствии агрессивных конденсатов или коррозионных агентов. Это позволяет снизить капитальные затраты по сравнению с нагревателями из нержавеющей стали, когда условия эксплуатации это позволяют.
• Диаметр трубки (13 мм): Стандартизированный диаметр, обеспечивающий оптимальное соотношение между механической прочностью, массой элемента и площадью поверхности для эффективной конвекции.
• Радиус гиба R30 (30 мм): Радиус изгиба 30 мм является компромиссным решением, обеспечивающим компактность размещения элемента при минимизации механических напряжений в материале трубки. Это критично для долговечности, поскольку чрезмерно малый радиус может привести к преждевременному выходу из строя из-за усталости металла или повреждения внутренней изоляции.
• Тип рабочей среды («О» – воздух, газы со скоростью потока от 6 м/с): Индекс «О» однозначно указывает на специализированное применение для нагрева воздуха и газовых смесей с принудительной циркуляцией. Высокая скорость потока (минимум 6 м/с) предотвращает локальный перегрев поверхности ТЭНа и обеспечивает максимальную эффективность теплопередачи, что крайне важно для систем с динамической средой, таких как промышленные сушилки или вентиляционные установки. Использование ТЭНов «О» в спокойной воздушной среде может привести к снижению срока службы из-за перегрева поверхности.
• Форма (Ф.2 – двойной изгиб): Стандартная форма с двойным изгибом позволяет равномерно распределить тепловую мощность на заданной площади и обеспечить компактное размещение нагревателя внутри камеры или воздуховода.

Внутренняя Конструкция и Изоляция

Внутри трубки из углеродистой стали располагается нагревательный элемент — как правило, спираль из высокоомного сплава (например, нихрома). Эта спираль генерирует тепло при прохождении электрического тока. Спираль герметично изолирована от внешней оболочки трубки магниевым оксидом (MgO) высокой степени очистки. MgO обладает отличными электроизоляционными свойствами при высоких температурах и при этом хорошо проводит тепло, эффективно передавая его от спирали к внешней оболочке ТЭНа. Такая конструкция обеспечивает:

• Электрическую безопасность: Предотвращает короткие замыкания и поражение электрическим током.
• Надежность: Защищает нагревательную спираль от механических повреждений и внешних воздействий.
• Эффективность теплопередачи: Способствует быстрому и равномерному нагреву поверхности ТЭНа.

Применение и Целевые Отрасли

ТЭНР 100/2,0-О-220 R30 оптимален для широкого спектра промышленных и коммунальных задач, где требуется нагрев движущихся потоков воздуха или газов. Его характеристики делают его идеальным выбором для:

• Промышленных сушильных камер: В текстильной, пищевой, деревообрабатывающей и строительной промышленности, где необходимо быстро и равномерно удалять влагу из материалов.
• Вентиляционных систем и воздухонагревателей: Для предварительного нагрева приточного воздуха в системах отопления, вентиляции и кондиционирования (ОВК) крупных объектов, таких как склады, производственные цеха, торговые центры.
• Отопительных систем: В качестве компонента конвекционных печей и тепловых пушек средней мощности.
• Печей для термообработки: В процессах, где требуется контролируемый нагрев неагрессивных газовых сред.

Возможность заказной модификации длины, мощности, формы гиба и материала позволяет адаптировать ТЭН под уникальные требования конкретного оборудования, что снижает затраты на доработку систем и оптимизирует их производительность.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Электрическое устройство, преобразующее электрическую энергию в тепловую посредством прохождения тока через резистивный элемент, заключенный в металлическую оболочку.
• Развернутая длина: Общая длина нагревательной трубки, если бы она была полностью выпрямлена. Влияет на площадь теплообмена и плотность мощности.
• Радиус гиба (R-фактор): Радиус, по которому изогнута трубка ТЭНа. Важен для расчета габаритов и минимизации напряжений в материале.
• Углеродистая сталь: Сплав железа с углеродом, используемый для оболочки ТЭН. Экономически эффективен для неагрессивных сухих сред.
• Высокоомный сплав: Металл или сплав (например, нихром), обладающий высоким электрическим сопротивлением, используемый для изготовления нагревательной спирали.
• Рабочая среда «О»: Классификационное обозначение ТЭНа, указывающее на его предназначение для нагрева воздуха и газов с движением со скоростью потока не менее 6 м/с.
• Плотность мощности (Вт/см²): Отношение мощности ТЭНа к площади его поверхности. Критический параметр для предотвращения перегрева и обеспечения долговечности, особенно в различных средах.
• TCO (Total Cost of Ownership): Совокупная стоимость владения, включающая не только цену покупки, но и затраты на установку, эксплуатацию, обслуживание, ремонт и утилизацию в течение всего срока службы.
• MTBF (Mean Time Between Failures): Среднее время наработки на отказ – показатель надежности системы или компонента, выражающийся в среднем времени между двумя последовательными отказами.

Критерии выбора и сравнение решений для воздушного нагрева

При выборе ТЭНа для систем нагрева воздуха и газов важно учитывать не только номинальные параметры, но и условия эксплуатации, а также экономические аспекты. Сравнение различных подходов и материалов помогает принять наиболее обоснованное решение, минимизируя риски и оптимизируя TCO.

Глубокое понимание технических характеристик и выбор подходящего нагревательного элемента – лишь первый шаг. Для максимальной эффективности и минимизации рисков необходимо уделить внимание грамотному планированию внедрения, интеграции в существующие системы и стратегии долгосрочной эксплуатации.

Продвинутая Практика и Внедрение: Оптимизация Систем Нагрева на Базе ТЭН

После того как технические особенности ТЭНР 100/2,0-О-220 R30 и его место в линейке нагревательных элементов определены, стратегический фокус смещается на эффективное внедрение и управление жизненным циклом таких систем. Это включает не только физический монтаж, но и интеграцию в общую технологическую архитектуру предприятия, контроль производительности, управление рисками и оптимизацию совокупной стоимости владения.

Этапы Планирования и Внедрения Систем Нагрева на Базе ТЭН

Успешное внедрение нагревательных элементов в промышленные или коммерческие системы требует структурированного подхода, охватывающего весь проектный цикл — от концепции до ввода в эксплуатацию и постгарантийного обслуживания.

1. Анализ Требований и Техническое Задание (ТЗ):
   • Определение целевых параметров: Необходимая температура среды, объем нагреваемого пространства, требуемая скорость нагрева, динамика процесса (непрерывный/периодический).
   • Специфика среды: Температурный диапазон, химический состав воздуха/газов (наличие агрессивных примесей, пыли), влажность.
   • Требования к безопасности: Стандарты промышленной безопасности, класс защиты оборудования, необходимость аварийного отключения.
   • Бюджетные ограничения: Определение допустимой стоимости оборудования и монтажа, оценка потенциального ROI от внедрения.
   • Роли и Ответственность: Инженер-проектировщик, главный инженер, специалист по закупкам, руководитель проекта.
   • Артефакты: Развернутое ТЗ, схема проекта, экономическое обоснование.
2. Проектирование и Выбор Оборудования:
   • Расчет необходимой мощности: На основе объема среды, требуемой разницы температур, тепловых потерь и скорости потока. Для ТЭНа 2,0 кВт важно убедиться, что он соответствует расчетной мощности, чтобы избежать недогрева или избыточного энергопотребления.
   • Выбор ТЭН: Подтверждение модели ТЭНР 100/2,0-О-220 R30 или ее модификации на основе ТЗ. Учет радиуса гиба (R30) для интеграции в существующие корпуса или каналы.
   • Проектирование системы управления: Интеграция термостатов, температурных контроллеров, датчиков потока воздуха, систем защиты от перегрева (термопредохранителей) для обеспечения точности и безопасности. Например, использование ПИД-регуляторов (пропорционально-интегрально-дифференциальных) может обеспечить поддержание температуры с точностью до ±0,5-1°C.
   • Инженерные чертежи: Схемы расположения ТЭНов, электрические схемы подключения, схемы воздуховодов.
3. Закупка и Логистика:
   • Выбор поставщика: Предпочтение надежным производителям с сертификатами качества и возможностью кастомизации.
   • Контроль качества при приемке: Проверка соответствия поставленных ТЭНов заявленным характеристикам (мощность, напряжение, материал, геометрия). Входной контроль может включать измерение сопротивления изоляции.
   • Артефакты: Договоры поставки, технические паспорта, сертификаты, протоколы входного контроля.
4. Монтаж и Подключение:
   • Установка ТЭН: Размещение нагревательных элементов в соответствии с проектной документацией, обеспечивая оптимальный обдув и эффективный теплообмен. Важно избегать зон «застоя» воздуха, которые могут привести к локальному перегреву и сокращению срока службы ТЭНа.
   • Электромонтаж: Подключение к сети 220 В с соблюдением всех норм электробезопасности, использованием кабелей соответствующего сечения, защитных автоматов и устройств защитного отключения (УЗО).
   • Меры безопасности: Инструктаж персонала, установка защитных ограждений, маркировка опасных зон.
5. Пусконаладочные Работы и Испытания:
   • Проверка работоспособности: Поэтапное включение системы, контроль параметров нагрева, тестирование систем управления и безопасности.
   • Калибровка: Настройка термостатов и контроллеров для достижения заданной температуры.
   • Приемо-сдаточные испытания: Документальное подтверждение соответствия системы ТЗ и нормативным требованиям.
   • Артефакты: Акты ПНР, протоколы испытаний, инструкции по эксплуатации.

Кейсы Применения и Оптимизации

Рассмотрим, как ТЭНР 100/2,0-О-220 R30 интегрируется в различные бизнес-сценарии, демонстрируя свои преимущества.

Кейс 1: Оптимизация Процесса Сушки Древесины (SMB-сегмент)

Небольшое мебельное производство столкнулось с проблемой неравномерной сушки древесины, что приводило к браку до 10% продукции. После анализа системы выяснилось, что старые спиральные нагреватели не обеспечивали достаточного потока воздуха и равномерного нагрева. Было принято решение о замене нагревательных элементов на ТЭНР 100/2,0-О-220 R30 с установкой нескольких элементов в шахматном порядке и модернизацией вентиляционной системы для обеспечения скорости потока ≥ 6 м/с.

• Результат: За счет равномерного и быстрого нагрева, а также улучшенного теплообмена, время сушки сократилось на 15%, а процент брака снизился до 2%. ROI был достигнут за 8 месяцев за счет снижения потерь и увеличения производительности.
• Метрика: Снижение энергопотребления на цикл сушки на 7% за счет повышения эффективности теплопередачи.

Кейс 2: Поддержание Микроклимата в Крупном Складском Комплексе (Enterprise)

Крупный логистический центр нуждался в поддержании стабильной температуры +18-22°C в зоне хранения специфической продукции, чувствительной к перепадам температур. Существующие конвекторы не справлялись с задачей в зимний период. Была спроектирована и внедрена система приточной вентиляции с секциями нагрева на базе десятков ТЭН ТЭНР 100/2,0-О-220 R30. Интеграция с централизованной системой управления зданием (BMS) позволила точно регулировать температуру.

• Результат: Стабильное поддержание требуемого микроклимата, снижение порчи продукции на 0,5% (что в масштабах склада исчисляется сотнями тысяч рублей). Система обеспечила высокую надежность, MTBF каждого ТЭНа составил более 4 лет.
• Метрика: Снижение затрат на эксплуатацию на 5% за счет оптимизированного управления и эффективного нагрева.

Кейс 3: Нагрев Технологических Газов в Регулируемой Среде (Производство с особыми требованиями)

Предприятие по производству композитных материалов использовало инертный газ для создания контролируемой атмосферы в технологическом процессе. Газ требовалось подогревать до 150°C перед подачей в камеру. Высокие требования к чистоте среды и отсутствие агрессивных примесей позволили использовать ТЭНР 100/2,0-О-220 R30. Для обеспечения максимальной безопасности и точности контроля были установлены дублирующие терморегуляторы и система автоматического отключения при падении давления газа.

• Результат: Точное поддержание температуры газа обеспечило стабильность технологического процесса и высокое качество конечной продукции. Затраты на установку были на 25% ниже, чем при использовании аналогов из нержавеющей стали (что не требовалось по условиям среды).
• Метрика: Стабилизация качества продукции, снижение отбраковки на 3%.

Чек-лист для Оптимизации Энергоэффективности и Долговечности

Для максимальной отдачи от инвестиций в нагревательные элементы и минимизации операционных расходов, рекомендуется следовать следующим практическим рекомендациям:

1. Контроль скорости воздушного потока: Регулярная проверка, что скорость воздуха или газа через секцию с ТЭНами не опускается ниже 6 м/с. Установка датчиков потока с сигнализацией.
2. Систематическое обслуживание: Очистка поверхности ТЭНов от пыли и загрязнений, которые могут снижать теплоотдачу и вызывать локальный перегрев. Рекомендуемая периодичность — раз в 3-6 месяцев, в зависимости от запыленности среды.
3. Ревизия электрических соединений: Ежегодная проверка клеммных соединений на предмет ослабления или окисления, что может привести к перегреву и авариям.
4. Тестирование систем контроля температуры: Регулярная калибровка и проверка работоспособности термостатов, датчиков и аварийных термопредохранителей.
5. Защита от скачков напряжения: Использование стабилизаторов напряжения или УЗИП (устройств защиты от импульсных перенапряжений) для продления срока службы ТЭНов и сопутствующей электроники.
6. Оценка TCO: Регулярный пересчет совокупной стоимости владения с учетом фактических затрат на энергию, обслуживание и потенциальный ремонт. Сравнение с альтернативными решениями для обоснования будущих инвестиций.
7. Мониторинг энергопотребления: Установка счетчиков энергии на системы нагрева для анализа и выявления возможностей по оптимизации расходов. Целевое снижение энергопотребления на 5-10% в год.
