ТЭНБ-12,0 j 220: Все, что нужно знать о замене и установке

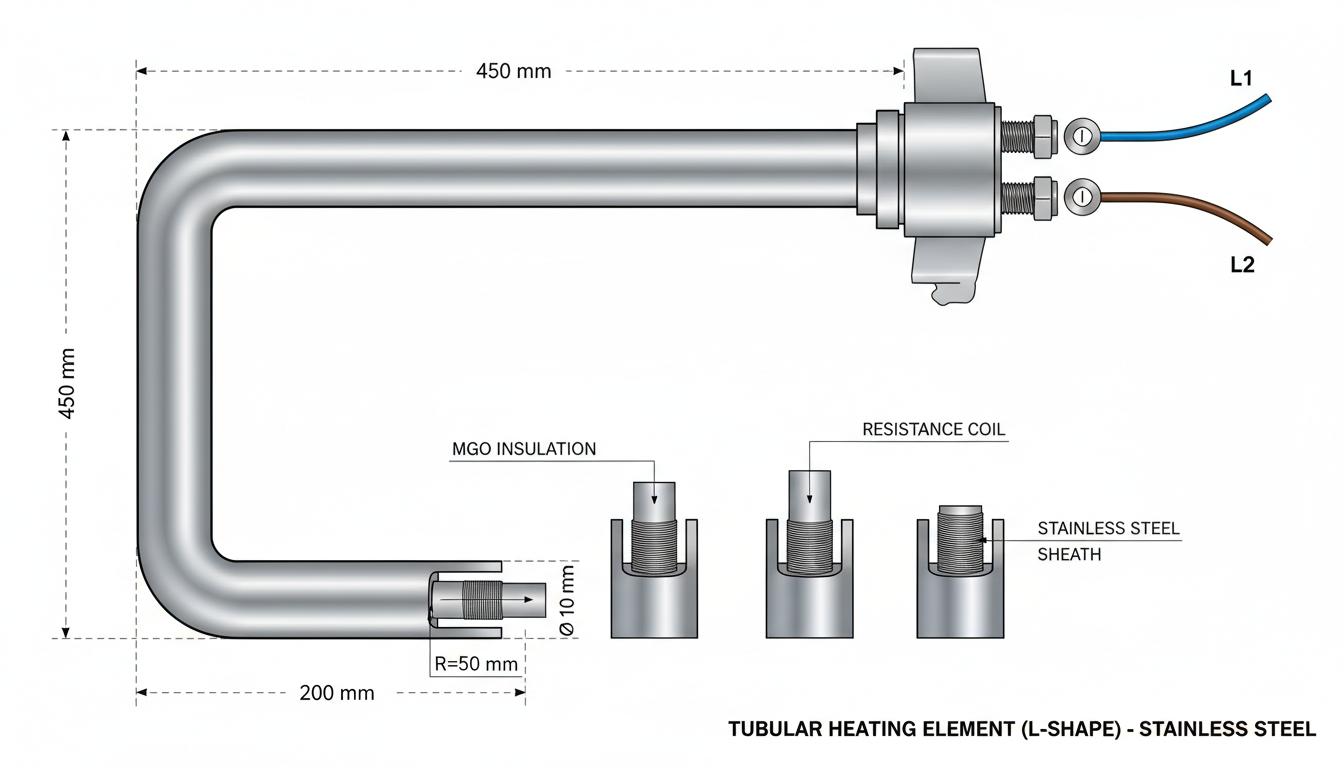

Описание и технические характеристики

ТЭНБ-12,0 j 220 представляет собой блок трубчатых электронагревателей мощностью 12 кВт с рабочим напряжением 220 В (также возможна установка на 380 В). Данное устройство предназначено для нагрева различных жидкостей, таких как вода и минеральные масла, в промышленных установках, включая котлы, резервуары и электроустановки на железных дорогах и судах.

Конструкция блока неразъемная и включает несколько ТЭНов, обычно три штуки, соединенных во фланце. Резьбовое соединение типа G 2 1/2 обеспечивает удобство монтажа и герметичность установки. Стандартный диаметр фланца составляет около 75 мм. Материалы, используемые для изготовления, могут быть как нержавеющая, так и углеродистая сталь, при этом нержавеющая сталь предлагает лучшие свойства коррозионной стойкости.

Особенности конструкции и подключения

Фланец блока оснащен шестигранником, что облегчает процесс крепления с помощью ключа. Электрические контакты объединены перемычками, что позволяет работать как в однофазной сети с напряжением 220 В, так и в трехфазной сети 380 В при отключении перемычек. Важно выполнять подключение в строгом соответствии с инструкцией: фазы должны подаваться на определенные контакты, а нейтраль подключаться через перемычку. Корпус и контакты нагревателей обязательно должны быть заземлены для обеспечения безопасности.

Рекомендуется использовать следующие компоненты для надежного подключения проводов:

• гайки,
• шайбы,
• пружинные шайбы,
• наконечники,
• винты соответствующих размеров (М4 для фазных, М8 для нейтрали).

Подготовка и монтаж

Перед началом монтажа блока ТЭНБ-12,0 j 220 необходимо выполнить несколько подготовительных действий:

1. Проверить сопротивление изоляции (норма — не менее 0,5 МОм). При низких значениях ТЭНы следует просушить при температуре 120–150°C или подключить на пониженном напряжении.
2. Очистить поверхность ТЭН и фланца от загрязнений, масел и коррозионных отложений.
3. Закрутить ТЭНБ в корпус с использованием подходящего ключа и обеспечить герметичность соединения, применяя прокладку для предотвращения утечек.
4. Убедиться, что активная часть полностью погружена в жидкость, поскольку работа без жидкости может привести к повреждению нагревателя.
5. После установки заполнить систему жидкостью и провести проверку на герметичность.
6. Обязательно заземлить корпус и подключить устройство управления температурой, такое как терморегулятор или панель управления.

Советы по замене и установке

При замене и установке блока ТЭНБ-12,0 j 220 стоит учесть несколько важных аспектов:

• Использовать только качественные прокладки, такие как плоские резиновые уплотнители с нужным диаметром.
• Замену выполнять только специалистам, обладающим опытом работы с электронагревателями, чтобы обеспечить правильное подключение и избежать повреждений.
• При подключении трехфазной сети необходимо внимательно следить за перемычками, соблюдая схемы подключения и рекомендации производителя.
• Для снятия и установки блока используйте необходимые инструменты — ключ для шестигранника фланца, отвертки и крепеж для соединений.

Рекомендации по эксплуатации и обслуживанию

Для обеспечения долгого срока службы и эффективной работы нагревателей следуйте данным рекомендациям:

• Регулярно очищайте ТЭНы от накипи и загрязнений.
• Проверяйте крепление и соединения, устраняйте ослабления.
• Следите за чистотой и сухостью изоляционных втулок и контактных стержней, избегая попадания жидкости.
• Соблюдайте режимы эксплуатации: не включайте блок без жидкости и избегайте перегрева.

Теперь, когда вы ознакомились с техническими характеристиками и рекомендациями по установке ТЭНБ-12,0 j 220, перейдем к более детальному рассмотрению процесса монтажа этого блока нагревателей. Это поможет вам лучше подготовиться к установке и гарантирует безаварийную работу оборудования.

Инструкции по монтажу ТЭНБ-12,0 j 220

Монтаж блока ТЭНБ-12,0 j 220 требует особой внимательности и точности, чтобы избежать возможных проблем в будущем. Следуя шагам, описанным ниже, можно обеспечить надежную работу устройства и минимизировать риски его повреждения.

Этапы монтажа

1. Подготовка рабочего места: Перед установкой убедитесь в наличии всех необходимых инструментов и материалов. Это могут быть ключи для креплений, изоляционные прокладки и другие мелкие детали.

<li><strong>Проверка оборудования:</strong> Убедитесь, что все компоненты блока и системы, в которую будет установлен ТЭН, находятся в рабочем состоянии. Это касается как самого устройства, так и системы питания.</li>

<li><strong>Монтаж ТЭНа:</strong> Вкручивайте ТЭНБ в патрон с аккуратностью, достигая максимальной герметичности. Пластина уплотнения должна быть установлена надлежащим образом для предотвращения утечек.</li>

<li><strong>Заземление:</strong> Убедитесь, что заземление выполнено в соответствии с нормами. Заземляющий кабель должен быть надежно подключен к корпусу нагревателя и заземленной сети.</li>

<li><strong>Заполнение системы:</strong> Перед подачей питания убедитесь, что система заполнена рабочей жидкостью и все соединения проверены на герметичность. Жидкость должна полностью покрывать активную часть ТЭНа.</li>

<li><strong>Тестирование:</strong> После завершения установки необходимо провести тестирование, включая проверку герметичности и работы устройства при заданных режимах.</li>

Используемое оборудование

Для монтажа блока могут понадобиться следующие инструменты и материалы:

• Ключи (для резьбовых соединений и фланцев);
• Прокладки (плоские резиновые уплотнители);
• Измерительные приборы (для проверки сопротивления изоляции);
• Крепежные элементы для электрических соединений (гайки, шайбы, пружинные шайбы);
• Устройство для контроля температуры (терморегуляторы).

Обслуживание ТЭНБ-12,0 j 220

Правильное обслуживание электронагревателя является залогом его долговечной работы и стабильной производительности. Рекомендуется следовать приведенным ниже рекомендациям:

Регулярное обслуживание

• Очистка: Периодически очищайте ТЭНы от накипи и загрязнений, что способствует улучшению теплопередачи.
• Проверка соединений: Регулярно проверяйте крепление проводов и соединений, чтобы избежать ослаблений, которые могут привести к перегреву.
• Состояние изоляции: Контролируйте состояние изоляционных втулок и контактных стержней на предмет загрязнений и влаги.

Безопасность эксплуатации

Для предотвращения несчастных случаев соблюдайте следующие рекомендации:

• Не включайте нагреватель без наличия рабочей жидкости в системе.
• Избегайте перегрева устройства, следя за его работой с помощью температурного контроля.
• При обнаружении подозрительных изменений в работе ТЭНа немедленно отключайте его от питания и проводите диагностику.

Служба поддержки и гарантии

Производители ТЭНБ-12,0 j 220 предлагают техническую поддержку и гарантийное обслуживание. Важно сохранить паспорт и документацию на изделие, которые могут потребоваться при обращении в сервисный центр. Техническая поддержка может помочь с вопросами установки, обслуживания или в случае возникновения неисправностей.

Следуя вышеизложенным рекомендациям, можно эффективно осуществлять монтаж, эксплуатацию и обслуживание блока ТЭНБ-12,0 j 220. Правильные подходы помогут продлить срок службы устройства и обеспечить его высокую продуктивность в процессе работы.
