ТЭНБ-12,0 кВт J220: Обзор, Установка и Применение Фланца G2 для Эффективной Работы

Обзор ТЭНБ-12,0 кВт J220 с фланцем G2

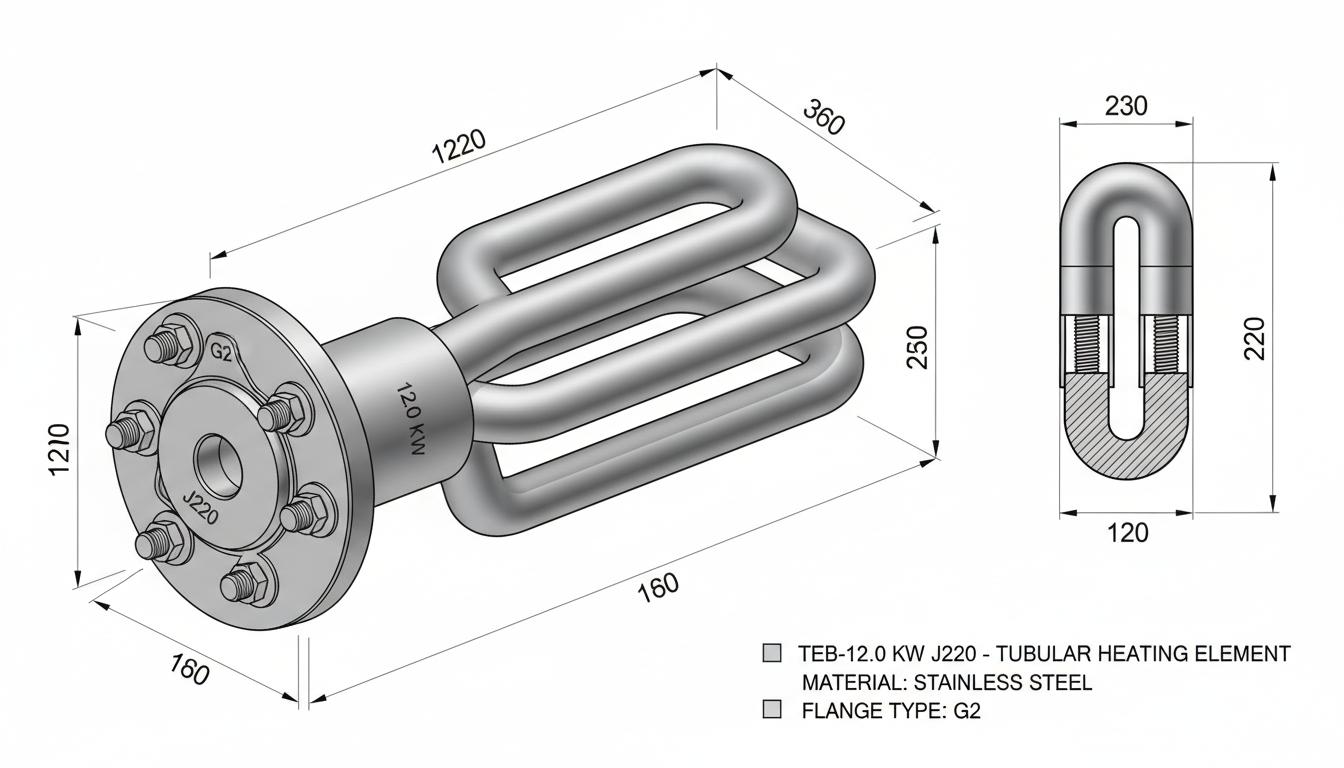

ТЭНБ-12,0 кВт J220 — это промышленный блок из трубчатых электронагревателей (ТЭН), объединенных на одном фланце типа G2 (G2 1/2″) с резьбовым соединением и шестигранником для удобства монтажа. Эти блоки предназначены для нагрева воды и минеральных масел в промышленных условиях, включая железнодорожный и морской транспорт.

Основные технические характеристики:

Блок состоит из трех трубчатых нагревателей, герметично закрепленных во фланце методом обжатия, что обеспечивает надежность и долговечность конструкции. Контактные стержни объединены перемычками для удобства подключения.

Конструкция и особенности фланца G2 для ТЭНБ

Фланец G2 — это стандарт резьбового соединения по ГОСТ 6357-81, обеспечивающий простоту установки и заменяемость блока в промышленных системах. Он включает:

• Резьбовую часть для ввинчивания в корпус котла или резервуара;
• Соединительный шестигранник с обратной стороны для крепления;
• Герметичное крепление ТЭНов путем обжатия в просверленных отверстиях;
• Резьбовые выводы М4 для подключения электропитания, защищенные пластиковыми колпачками.

Такая конструкция позволяет быстро и надежно монтировать блок в емкости с теплоносителем, обеспечивая герметичность и удобство ремонта.

Установка ТЭНБ-12 кВт с фланцем G2: пошаговая инструкция

Необходимые инструменты и материалы:

• Гаечные ключи по размерам фланца и штуцера.
• Уплотнительные прокладки (резиновые или паронитовые) для герметизации.
• Клеммы и электрокабели согласно техническим требованиям.
• Мультиметр для проверки сопротивления и изоляции.
• Средства индивидуальной защиты (перчатки, защитные очки).

Пошаговый процесс установки:

1. Подготовка места монтажа. Очистите посадочное место и убедитесь, что размеры фланца соответствуют отверстиям (фланец G2 1/2 дюйма).
2. Проверка ТЭНБ. Измерьте сопротивление изоляции (норма не ниже 0,5 МОм). При необходимости выполните предварительную сушку при температуре 120–150°C.
3. Монтаж блока. Вкрутите блок ТЭНБ в корпус котла, используя уплотнительную прокладку для герметизации резьбы.
4. Заполнение системы. Наполните систему водой или другим теплоносителем так, чтобы все нагревательные элементы были полностью погружены.
5. Заземление. Обеспечьте надежное заземление корпуса котла или емкости.
6. Подключение к электросети. Подсоедините согласно схеме, соблюдая полярность и надежность контактов.
7. Тестирование. Включите питание и контролируйте температуру нагрева, отсутствие утечек и шума.

Важные рекомендации:

• Не допускайте работы блока «всухую» — это может привести к повреждению ТЭН.
• Подключение должно производиться квалифицированным специалистом с соблюдением правил безопасности.
• Нарушение герметичности или утечка теплоносителя может вызвать поломку нагревателя и аварии.

Применение блока ТЭНБ-12,0 кВт с фланцем G2

ТЭНБ-12 кВт предназначен для нагрева воды и минеральных масел в промышленных системах отопления, в емкостях и котлах различных типов. Благодаря высокой мощности и надежности, а также удобству установки, блок активно используется:

• В электрокотлах и индустриальных водонагревателях;
• В системах отопления и теплоснабжения на объектах железнодорожного транспорта и на судах;
• В технологических установках, где требуется быстрое равномерное нагревание жидких сред до 100°C.

Материал, из которого изготовлены ТЭНы, определяет стойкость к агрессивной среде и долговечность оборудования. Возможно изготовление блоков с фланцами и ТЭНами из различных материалов по индивидуальным заказам.

Преимущества ТЭНБ 12 кВт J220 с фланцем G2

• Высокая мощность 12 кВт для быстрого нагрева.
• Надежность конструкции — неразъемный блок и качественный фланец.
• Удобство установки благодаря фланцу G2 с шестигранником.
• Универсальность — подходит для воды и минеральных масел.
• Безопасность эксплуатации при правильном монтаже.
• Применение в тяжелых условиях благодаря высокому качеству материалов.
• Возможность эксплуатации как при однофазном, так и трехфазном подключении.

Технические параметры и производители

Российские производители, например, ALTERM, обеспечивают качество и гарантию (от 12 месяцев). Стандартный размер греющей части составляет от 420 до 460 мм с диаметром трубок 8–12 мм, а вес обычно в пределах 1,6–2,6 кг.

Поэтому для более глубокого понимания применения ТЭНБ-12,0 кВт с фланцем G2 стоит обратить внимание на аспекты эксплуатации и безопасности, что станет темой следующей части статьи.

Советы по эксплуатации и безопасности

Эффективная работа ТЭНБ-12,0 кВт J220 с фланцем G2 зависит не только от правильной установки, но и от соблюдения основных правил эксплуатации и мер безопасности. Рассмотрим ключевые моменты, которые следует учитывать для продления срока службы устройства и предотвращения возможных аварий.

1. Поддержка оптимального режима работы

Для обеспечения стабильной работы нагревателя необходимо следить за соблюдением температуры нагрева в пределах нормы. Используйте термостаты и контрольные устройства для автоматического регулирования температуры, чтобы избежать перегрева, который может привести к повреждению нагревателей.

2. Регулярный мониторинг состояния оборудования

• Осмотр на предмет повреждений: Проводите периодические проверки на наличие коррозии или механических повреждений фланца и нагревателей.
• Проверка герметичности соединений: Убедитесь, что уплотнительные прокладки функционируют корректно и нет течей теплоносителя.
• Измерение электрических параметров: Регулярно проверяйте электроподключения на предмет надежности и целостности изоляции.

3. Обучение персонала

Все сотрудники, работающие с оборудованием, должны быть обучены правилам эксплуатации и безопасности. Это включает в себя знание о том, как правильно использовать нагреватель, а также действия в случае возникновения неполадок или аварийных ситуаций.

4. Условия эксплуатации

ТЭНБ-12,0 кВт J220 с фланцем G2 предназначен для работы в системах с определёнными условиями. Необходимо учитывать:

• Температурный режим окружающей среды — избегайте низких температур, которые могут негативно сказаться на работе изделия.
• Качество теплоносителя — используйте жидкости, соответствующие рекомендациям производителя, чтобы избежать образования осадка и коррозии.

Обзор производителей и рекомендации по заказу

При выборе ТЭНБ-12,0 кВт с фланцем G2 стоит обратить внимание на репутацию производителя. Российские компании, такие как ALTERM, предлагают качественные изделия с гарантией, что становится важным фактором при заключении контракта на поставку.

Факторы, которые следует учитывать при выборе:

• Гарантия и послепродажное обслуживание: Убедитесь, что производитель предоставляет гарантии на свою продукцию и техническую поддержку.
• Сертификаты качества: Попросите предоставить сертификаты, подтверждающие качество штукатурки и соответствие стандартам.
• Обратная связь от клиентов: Изучите отзывы других пользователей о работе оборудования и его надежности.

Процесс заказа

Для заказа ТЭНБ-12,0 кВт J220 с фланцем G2 рекомендуется:

1. Уточнить технические характеристики: Определите требования к мощности, материалам и дополнительным опциям.
2. Сравнить предложения: Посмотрите предложение от нескольких поставщиков и сравните цены и условия поставки.
3. Получить коммерческое предложение: Запросите детали по стоимости, срокам поставки и условиям работы.

Заключительные замечания

ТЭНБ-12,0 кВт с фланцем G2 — это надежное и эффективное решение для нагрева воды и минеральных масел в различных промышленных условиях. При правильной установке, эксплуатации и обслуживании, это оборудование может обеспечить стабильную работу и долгий срок службы, что значительно повысит надежность ваших промышленных процессов.

Таким образом, внимание к деталям, соблюдение рекомендаций по эксплуатации и обращение к качественным производителям — все это критически важно для успешного функционирования ТЭНБ-12,0 кВт J220 с фланцем G2.
