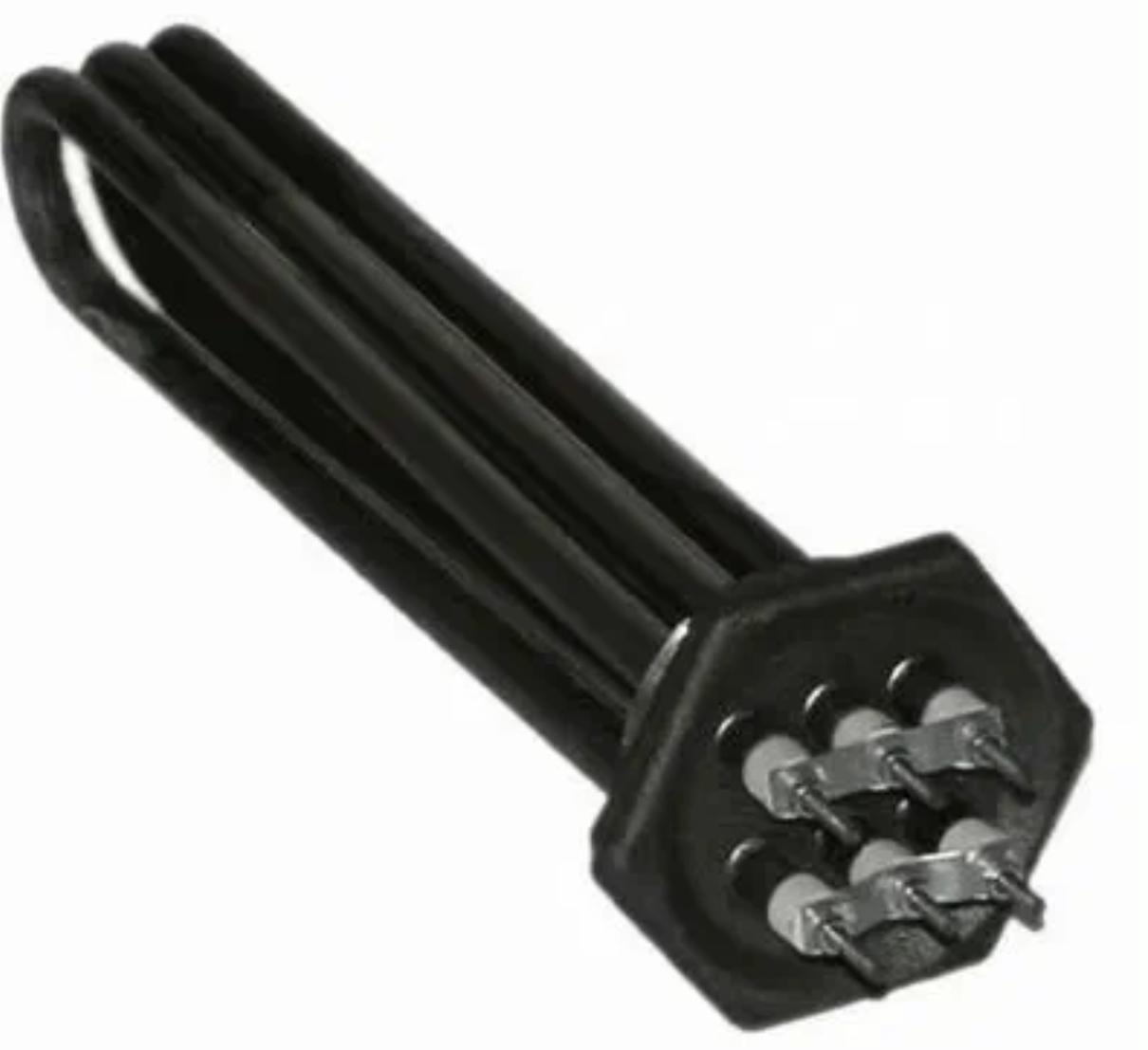

Тэнб 12,0 кВт 2 1/2″ (90В13/4,0220/380)

Тэнб 12,0 кВт 2 1/2″ (90В13/4,0220/380) Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Расшифровка маркировки: 90В13/4,0220/380

Маркировка 90В13/4,0220/380 точно описывает конструкцию и параметры:

• 90В — длина рабочей части ТЭНа 90 см (900 мм), тип нагреваемой среды В (вода по ГОСТ).
• 13 — номинальный диаметр трубки ТЭНа 13 мм, стандартный для большинства промышленных блоков.
• 4,0 — мощность каждого отдельного ТЭНа 4 кВт.
• 220/380 — рабочее напряжение: 220 В (параллельное соединение) или 380 В (трехфазное соединение Y после снятия одной перемычки).

Эта структура условного обозначения соответствует типовым стандартам для ТЭНБ, где ТЭНБ-90-Х380И3УХЛ4 расшифровывается как: ТЭН (трубчатый), Б (блочный), 90 (мощность кВт), Х (среда), 380 В, И3 (исполнение), УХЛ4 (климатическое по ГОСТ 15150-69). Для модели 12 кВт фланец фиксирует 3 ТЭНа по 4 кВт, соединенных перемычками для простоты подключения.

Технические характеристики

Модель ТЭНБ 12,0 кВт 2 1/2″ оптимизирована для надежной работы в агрессивных средах. Вот ключевые параметры на основе анализа спецификаций:

Преимущества материалов: Нержавеющая сталь предпочтительна для пищевых котлов (ЭВП до 90 м²), углеродистая — для общих промышленных задач. Диаметр 13 мм обеспечивает высокий КПД и низкую инерционность по сравнению с 16–18 мм.

Конструкция и принцип работы

Конструкция неразъемная: группа ТЭНов (обычно 3 шт.) обжата или вварена во фланец с резьбой G 2 1/2″. Контактные стержни соединены перемычками для параллельного подключения на 220 В. Фланец имеет резьбовую часть для установки и шестигранник для фиксации. Нагревательный элемент — проволока высокого сопротивления в герметичной трубке, заполненной изоляцией (магнезит).

Принцип действия: При подаче напряжения ток нагревает спираль, тепло передается через оболочку жидкости. Равномерный нагрев за счет нескольких ТЭНов минимизирует локальный перегрев. Для трехфазного режима снимается одна перемычка. Блок «мокрый» (погружной), идеален для резервуаров под давлением.

Вариации: С колпаком для защиты, из латуни/нержавейки для специальных сред. Производители (ИскраТЭН, Alterm, Теплотех, НТМ) позволяют кастомизацию по чертежам.

Области применения

ТЭНБ 12 кВт широко используется там, где требуется быстрый нагрев больших объемов:

• Промышленные котлы и парогенераторы: ЭВП для отопления до 90–120 м², водонагреватели.
• Транспорт: Электроустановки на железных дорогах и судах — устойчивость к вибрациям.
• Энергетика: Подогрев воды в питательных сосудах тепловых станций.
• Производство: Нагрев масел, антифриза, щелочей в резервуарах до 2,5 атм.
• Бытовое: Запчасти для водонагревателей, бойлеров.

Примеры: В котлах ЭВП для пищевых производств (нержавейка); в судах для равномерного нагрева масла.

Преимущества и недостатки

Ключевые преимущества:

• Высокая мощность и КПД: Быстрый нагрев, низкая инерционность (диаметр 13 мм).
• Универсальность: 220/380 В, простая переконфигурация.
• Надежность: Коррозионностойкие материалы, гарантия 2 года, ресурс >10 000 ч.
• Компактность: Экономия места vs отдельные ТЭНы.
• Простота монтажа: Резьбовой фланец, вертикальное положение.

Потенциальные недостатки: Ограничение по температуре (max 270°C на оболочке) — не для высокотемпературных масел; требует защиты от накипи в жесткой воде (рекомендуется анод); вес 2,5 кг ограничивает сверхкомпактные установки.

Сравнение с аналогами

12 кВт выигрывает по мощности для крупных систем.

Монтаж, эксплуатация и обслуживание

Установка (пошагово):

1. Подготовьте резервуар: отверстие G 2 1/2″, вертикально.
2. Вставьте блок, закрутите фланец ключом (шестигранник).
3. Подключите: на 220 В — любые пары выводов; на 380 В — снимите перемычку для Y.
4. Заполните жидкостью, проверьте герметичность.
5. Инструменты: ключ 75 мм, мультиметр, герметик.

Меры безопасности:

• Земляной контур обязателен.
• Избегайте сухого хода (термореле).
• Очистка от накипи: промывка кислотой раз в 6–12 мес.
• Температура среды <100°C для воды.

Типичные проблемы и решения:

• Не нагревает: Проверьте перемычки, напряжение.
• Коррозия: Замена на нержавейку.
• Перегрев: Удельная мощность >8,97 Вт/см² — снизить.

Ценообразование и производители

Цена: 2100–2588 ₽/шт (опт дешевле), в наличии у IskraTEN, Proteko, Ten22, Alterm.

Производители: Россия (ИскраТЭН, Теплотех, НТМ, Уралпром). Оборудование Kantal (Швеция) для качества.

Доставка: 1 день в регионах (Красноярск, СПб), бесплатно от 50 000 ₽.

Перспективы и инновации

Современные ТЭНБ эволюционируют: переход к диаметру 7,4 мм для еще меньшей инерционности и КПД (европейский тренд). Возможны смарт-версии с датчиками температуры. Для статьи рекомендуется акцент на экологию: энергоэффективность снижает расход электроэнергии на 20–30% по сравнению со старыми ТЭНами.

Эта модель — золотая середина по цене/качеству для промышленного нагрева, подтвержденная ГОСТ и ТУ 16-681.200-88. Общий ресурс — тысячи часов при правильной эксплуатации, что делает ее инвестицией в надежность.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Детали эксплуатации и техническое обслуживание

Эффективная эксплуатация и долговечность ТЭНБ 12,0 кВт напрямую зависят от правильного монтажа и регулярного обслуживания. Знание ключевых моментов, связанных с эксплуатацией и обслуживанием данного оборудования, существенно увеличит его срок службы и надежность.

Регулярное техническое обслуживание

Для обеспечения бесперебойной работы ТЭНБ строжайше рекомендуется проводить регулярное обслуживание, которое включает следующие этапы:

• Проверка состояния изоляции: Состояние магнезитовой изоляции должно контролироваться, чтобы избежать короткого замыкания.
• Очистка от накипи: Накопление накипи может привести к перегреву. Рекомендуется применять кислотные или щелочные растворы для промывания каждые 6–12 месяцев, в зависимости от жесткости воды в системе.
• Контроль за электрическими соединениями: Регулярно проверяйте соединения на наличие коррозии и отсутствие ослабленных контактов, что может привести к снижению эффективности нагрева.

Устранение возможных неполадок

Несмотря на высокую надежность данного оборудования, могут возникнуть некоторые проблемы. Ниже приведены распространенные неисправности и пути их решения:

Преимущества интеграции в современные системы

Современные системы управления отоплением и нагревом обеспечивают возможность интеграции ТЭНВ 12 кВт в автоматизированные процессы. Это позволяет достичь:

• Энергосбережения: Использование датчиков температуры и автоматизированных систем управления позволяет оптимизировать энергорасходы и сокращает затраты.
• Удаленного мониторинга: Современные системы часто обеспечивают возможность дистанционного контроля работы оборудования, что позволяет быстро реагировать на изменения в его работе.
• Долгосрочной надежности: Системы с автоматизированным контролем снижают вероятность человеческой ошибки при настройке оборудования, что способствует более стабильной и надежной работе.

Применение в различных отраслях

ТЭНБ 12,0 кВт может быть легко адаптирован под различные отрасли благодаря своей универсальности. Ниже приведены примеры его применения:

• Химическая промышленность: Нагрев жидкостей для химических реакций, где требуется точное поддержание температуры.
• Пищевая промышленность: Использование в процессах получения различных пищевых продуктов, где важна надежность и безопасность материалов.
• Строительство: Нагрев воды для строительных нужд, например, для бетонирования в зимние сроки.

Адаптация под специфические условия эксплуатации

На практике возможно использование ТЭНБ 12,0 кВт в условиях, когда необходимо учитывать высокие температуры и давление. Благодаря нормативам, изложенным в ГОСТ, вы можете выбрать специальные исполнения, что обеспечивает:

• Устойчивость к агрессивным средам: Выбор материалов для оболочки с учетом специфики использования.
• Стабильность работы при различных давлениях: Возможность использования в системах, работающих под давлением, до 2,5 атм.

Тренды и будущее

ТЭНБ 12,0 кВт, благодаря своему высокому КПД и возможностям модернизации, занимает важное место в переходе на более эффективные и экологичные технологии. В ближайшие годы ожидается рост интереса к таким элементам, как:

• Интеллектуальные тепловые системы: Совмещающие преимущества автоматизации и оптимизации процессов нагрева.
• Альтернативные источники энергии: Интеграция с солнечными коллекторами и другими возобновляемыми источниками энергии для повышения общей эффективности систем.

Таким образом, ТЭНБ 12,0 кВт является не только высокоэффективным инструментом для нагрева жидкостей в промышленных системах, но и важной частью будущих решений в области энергоэффективности и устойчивого развития.
