Тэнб 12 квт. Напряжение 400. среда-вода. Рабочее давление 6 бар, пиковое 12 бар

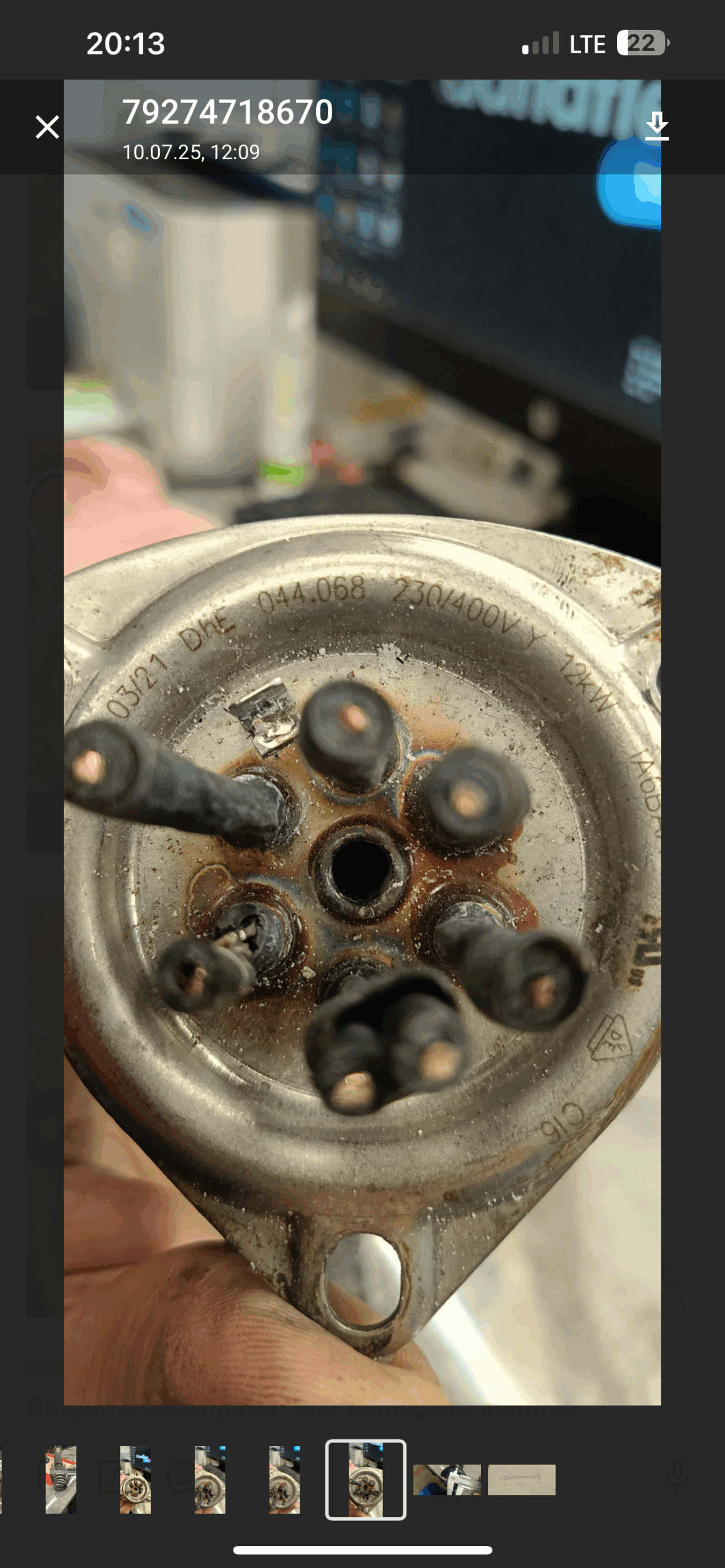

Тэнб 12 квт. Напряжение 400. среда-вода. Рабочее давление 6 бар, пиковое 12 бар Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
Общая информация о ТЭНБ 12 кВт
ТЭНБ — это блок трубчатых электронагревателей, состоящий из нескольких герметичных ТЭНов, объединённых в единый модуль с фланцевым креплением. Основное назначение — нагрев рабочей жидкости (в данном случае воды) в системах отопления, бойлерах, котлах, парогенераторах и других промышленных и бытовых установках.
- Мощность блока: 12 кВт — высокая тепловая мощность для быстрого и эффективного нагрева воды.
- Напряжение питания: обычно стандартное трехфазное 380-400 В (указано 400 В, что соответствует европейским и промышленным стандартам).
- Среда работы: вода, что требует особой устойчивости к коррозии и гидравлическим нагрузкам.
- Рабочее давление: 6 бар — оптимальное для большинства систем отопления и водонагревателей.
- Пиковое давление: до 12 бар — обеспечивает дополнительную надежность при кратковременных гидравлических ударах.
Технические характеристики и материалы
| Параметр | Значение |
|---|---|
| Мощность | 12 кВт |
| Напряжение | 400 В (трёхфазное питание, стандарт) |
| Среда | Вода |
| Рабочее давление | 6 бар |
| Пиковое давление | 12 бар |
| Материал оболочки ТЭН | Нержавеющая сталь (AISI 304 или аналог) или углеродистая сталь |
| Длина блока | От 425 мм до 600 мм (в зависимости от модели) |
| Тип фланца | G 2 1/2″, возможны варианты по заказу |
| Количество ТЭНов в блоке | Обычно 3 (например, 3 по 4 кВт каждый) |
Материал корпуса и ТЭНов — ключевой фактор. Для работы с водой под давлением 6 бар и выше предпочтительна нержавеющая сталь (марки AISI 304 или подобных), которая обладает высокой коррозионной стойкостью и долговечностью. Варианты с углеродистой («черной») сталью тоже существуют, но чаще используются при меньших требованиях к коррозионной защите или в менее агрессивных средах.
Конструкция блока ТЭНБ
- Герметичные ТЭНы, заключённые в трубки из стали.
- Крепление к корпусу с помощью фланца — обычно резьбового G 2 1/2″ или по чертежу заказчика.
- Может состоять из 3 отдельных нагревательных элементов по 4 кВт каждый, что обеспечивает равномерный и надежный нагрев, а также возможность поэтапного включения для регулировки мощности.
Применение
- Нагрев воды в промышленных котлах и бойлерах.
- Поддержание температуры в системах отопления.
- Использование в резервуарах и теплоаккумуляторах, рассчитанных на давление до 6 бар (а с запасом до 12 бар).
- Быстрый нагрев благодаря высокой мощности.
- Подходит для систем с высокой гидравлической нагрузкой и необходимостью высокого ресурса работы.
Особенности работы под давлением
Рабочее давление 6 бар является стандартным для многих накопительных баков и теплообменников (например, баки с нержавеющим корпусом AISI 304 рассчитаны на давление 6 бар и более). Пиковое давление в 12 бар обеспечивает надёжность оборудования при кратковременных скачках давления, что защищает блок ТЭН от повреждений и продлевает срок службы.
Рекомендации по выбору и эксплуатации
- Для работы под высоким давлением и в контакте с водой предпочтительна нержавеющая сталь — защита от коррозии и механического воздействия.
- Подбор фланца и длины блока должен соответствовать требованиям системы и техническим параметрам бака или котла.
- Рекомендуется использовать блок ТЭН с запасом по мощности и давлению для надёжной и долгосрочной работы.
- Обслуживание: регулярная проверка на наличие накипи и коррозии, особенно в жёсткой воде.
- Гарантийный срок эксплуатации обычно составляет около 12 месяцев, возможна поставка под заказ с разными параметрами фланцев и длины.
Далее рассмотрим более подробно особенности установки и подключения блока ТЭНБ, а также рекомендации по его эксплуатации в различных условиях.
Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
Установка и подключение блока ТЭНБ 12 кВт
Правильная установка и подключение блока ТЭНБ 12 кВт являются ключевыми факторами для обеспечения его эффективной работы и долговечности. Следует учитывать несколько важных аспектов, чтобы избежать возможных проблем в процессе эксплуатации.
Подготовка к установке
- Перед установкой необходимо убедиться, что все компоненты блока находятся в исправном состоянии и соответствуют техническим требованиям системы.
- Проверьте наличие всех необходимых инструментов и материалов для монтажа, включая крепежные элементы и уплотнители.
- Убедитесь, что место установки блока соответствует требованиям по доступу для обслуживания и замены.
Процесс установки
- Монтаж фланца: Установите фланец на подготовленное место, обеспечив его надежное крепление. Используйте уплотнители для предотвращения утечек.
- Установка блока ТЭН: Аккуратно закрепите блок ТЭН на фланце, следя за правильным выравниванием. Используйте рекомендованные производителем методы крепления.
- Подключение электричества: Подключите блок к электрической сети, соблюдая правила безопасности и электротехнические нормы. Убедитесь, что напряжение соответствует указанному (400 В).
- Проверка герметичности: После завершения установки проведите тест на герметичность соединений, заполнив систему водой и проверив на наличие утечек.
Схемы подключения
Схема подключения блока ТЭНБ может варьироваться в зависимости от конкретной системы. Рекомендуется использовать стандартные схемы, соответствующие требованиям безопасности и производительности. Важно учитывать следующие моменты:
- Подключение к трехфазной сети должно осуществляться с учетом правильного распределения нагрузки между фазами.
- Используйте автоматические выключатели и защитные устройства для предотвращения перегрузок и коротких замыканий.
- Рекомендуется установить термостат для контроля температуры воды и предотвращения перегрева.
Обслуживание блока ТЭНБ
Регулярное обслуживание блока ТЭНБ 12 кВт поможет продлить срок его службы и обеспечить надежную работу. Основные рекомендации по обслуживанию включают:
- Проверка накипи: Регулярно осматривайте ТЭН на наличие накипи и отложений. В случае необходимости проводите очистку с использованием специальных средств.
- Контроль состояния уплотнителей: Уплотнители должны быть в хорошем состоянии для предотвращения утечек. При необходимости заменяйте их.
- Проверка электрических соединений: Убедитесь, что все электрические соединения надежны и не имеют коррозии.
Проблемы и их решение
В процессе эксплуатации блока ТЭНБ могут возникать различные проблемы. Вот некоторые из них и способы их решения:
- Недостаточный нагрев: Проверьте, правильно ли подключен блок, и нет ли проблем с электрической сетью. Убедитесь, что термостат работает корректно.
- Утечки: Проверьте все соединения на герметичность. При необходимости замените уплотнители или подтяните крепежные элементы.
- Перегрев: Убедитесь, что система охлаждения работает должным образом, и проверьте настройки термостата.
Следуя данным рекомендациям, можно обеспечить надежную и эффективную работу блока ТЭНБ 12 кВт в различных условиях эксплуатации. Важно помнить, что регулярное обслуживание и контроль состояния оборудования помогут избежать серьезных поломок и продлить срок службы устройства.
