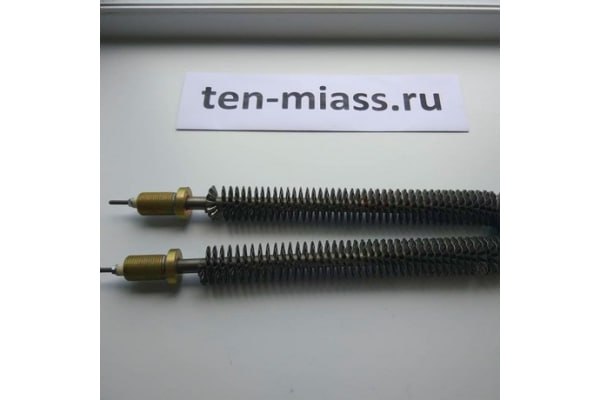

Трубчатый электронагреватель ТЭНР67А12/2,5к380ф8R16ш для блока подготовки азота.
Трубчатый электронагреватель ТЭНР67А12/2,5к380ф8R16ш для блока подготовки азота. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
1. Общая информация о трубчатых электронагревателях (ТЭН)
Трубчатые электронагреватели (ТЭНы) — это электрические устройства для преобразования электрической энергии в тепловую с помощью нагревательного элемента внутри металлической трубки. ТЭНы широко применяются для нагрева газообразных и жидких сред различного состава, в том числе для специализированных задач, таких как подготовка технологических газов — например, азота.
Основные конструктивные особенности ТЭНов:
- Нагревательная спираль (Нихромовая, Канитова или других сплавов) помещена в металлическую оправу — трубку из нержавеющей или углеродистой стали.
- Внутреннее пространство трубки заполнено теплопроводным изолятором — обычно магнезиальным порошком (MgO), обеспечивающим высокую теплопроводность и электрическую изоляцию.
- Один или несколько концов трубки используются для подключения электрического питания и монтажа.
2. Расшифровка обозначения ТЭНР67А12/2,5к380ф8R16ш
Рассмотрим детально техническое обозначение прибора, чтобы понять его параметры:
- ТЭН — трубчатый электронагреватель.
- Р — может означать особый тип исполнения или конструктивную модификацию, например, резьбовое соединение (зависит от производителя).
- 67 — высота монтажной части или типоразмер по серии (зависит от конкретной номенклатуры производителя).
- А — материал поверхности трубки нагревателя — обычно нержавеющая сталь или сплав с высокой коррозионной стойкостью (возможно, «А» — для нержавеющей стали марки А1).
- 12 — диаметр трубки, в мм. Исходя из технических спецификаций, 12 мм — стандартный типоразмер.
- 2,5к — мощность нагревателя в киловаттах, то есть 2,5 кВт.
- 380 — номинальное напряжение подключения — 380 В (трёхфазное питание).
- ф8 — форма нагревательной части; перед «ф» может указываться диаметр, а цифра 8 может указывать форму гнутого нагревателя или диаметр трубки.
- R16ш — резьбовое соединение с внешней резьбой диаметром 16 мм. Символ «ш» — штуцер или резьбовое соединение.
Таким образом, ТЭНР67А12/2,5к380ф8R16ш — это трубчатый электронагреватель диаметром 12 мм, мощностью 2,5 кВт при 380 В, с резьбовым штуцером R16, предназначенный для монтажа в технологический блок.
3. Технические характеристики ТЭН Р67А12/2,5к380ф8R16ш
| Параметр | Значение | Примечание |
|---|---|---|
| Конструкция элемента | Трубчатый нагреватель | |
| Диаметр трубки | 12 мм | Стандартный размер |
| Мощность | 2,5 кВт | Соответствует средним значениям для типового нагрева газа |
| Номинальное напряжение | 380 В (трёхфазное) | 3-фазная сеть |
| Материал трубки | Нержавеющая сталь (марка А) | Устойчива к коррозии, химически инертна |
| Длина нагревающей части | ~ 600-1000 мм (уточняется) | Зависит от исполнения и применения |
| Вид соединения | Резьбовое штуцерное R16 | Для надежного монтажа в блок |
| Форма | Ф8 | Конфигурация под задачу |
| Рабочая температура | До 450 °C | Максимальная рабочая температура |
| Изоляция | Магнезиальный порошок (MgO) | Обеспечивает стабильность и безопасность |
| Защита (по желанию) | Полимерное покрытие или керамика | В зависимости от применения |
Важно: у разных производителей конкретные параметры по длине, конфигурации и форме изгиба могут меняться. Рекомендуется уточнить перед заказом.
4. Особенности и применение в блоках подготовки азота
Принцип работы и роль ТЭНа в блоке подготовки азота
Блок подготовки азота — сложное технологическое оборудование, где требуется стабильное и точное поддержание температуры газа для:
- Подсушивания газа
- Поддержания рабочих условий адсорбционных процессов
- Предотвращения конденсации влаги
- Поддержания нужного давления и скорости потока
ТЭНы нагревают газовую смесь, обеспечивая нужную тепловую отдачу и стабильность работы блока.
Почему именно ТЭНР67А12/2,5к380ф8R16ш подходит для этого?
- Мощность 2,5 кВт оптимальна для типовых модулей среднего объема.
- Диаметр 12 мм позволит обеспечить равномерный нагрев с достаточной поверхностью теплоотдачи.
- Нержавеющая сталь устойчива к влиянию возможных газовых реактивных компонентов и высокой температуры.
- Резьбовое соединение R16 просто монтируется и обеспечивает герметичность.
- Конфигурация Ф8 позволяет вписаться в пространственные ограничения блока с оптимальной геометрией нагрева.
Промышленные требования к материалам
- Использование нержавеющей стали соответствует стандартам по коррозионной стойкости и долговечности.
- Стандартная изоляция MgO обеспечивает надежную изоляцию спирали при высоких температурах и вибрациях.
5. Монтаж и эксплуатация ТЭНР67А12/2,5к380ф8R16ш
Необходимые инструменты и материалы:
- Ключи для монтажа резьбового соединения (R16)
- Мультиметр для проверки электрических параметров
- Уплотнительные материалы (фторопластовая лента или герметик)
- Средства индивидуальной защиты (перчатки, очки)
Пошаговая инструкция монтажа:
- Отключите питание блока подготовки азота от электросети перед началом работ.
- Проверьте целостность и отсутствие повреждений ТЭНа.
- Нанесите уплотнительный материал на резьбу штуцера.
- Ввинтите ТЭН в предназначенный фланец на блоке, затягивая ключом без излишнего усилия.
- Подключите электрические кабели к клеммам нагревателя согласно схеме подключения (380 В, 3 фазы).
- Проверьте сопротивление изоляции и сопротивление спирали мультиметром.
- Проведите тестовый пуск и контролируйте температуру и ток нагревателя.
- Убедитесь в отсутствии вибраций и утечек газа на месте монтажа.
Рекомендации по эксплуатации:
- Не допускайте работы ТЭНа без теплоносителя (то есть без газа): сухой прогрев может привести к перегреву и повреждению.
- Регулярно контролируйте изоляцию и элементы крепления.
- При обнаружении повреждений — заменить нагреватель.
6. Особенности безопасности
- ТЭНы работают под высоким напряжением и значительной температурой — обязательны меры электробезопасности.
- Монтаж должен осуществляться квалифицированным персоналом.
- Газовые системы требуют герметичности — используйте только сертифицированные уплотнители.
- При ремонтах используйте исправный инструмент и следите за отсутствием токопроводящих загрязнений.
7. Сравнение с аналогами и критерии выбора
| Критерий | ТЭНР67А12/2,5к380ф8R16ш | Типичные альтернативы |
|---|---|---|
| Мощность | 2,5 кВт | От 1 до 5 кВт, подбирается под нагрузку |
| Диаметр трубки | 12 мм | 8, 10, 12, 16 мм — зависит от тепловой нагрузки |
| Материал | Нержавеющая сталь (марка А) | Может быть углеродистая сталь, медь, титан |
| Форма/конфигурация | Ф8 с резьбовым штуцером R16 | Прямые, U-образные, кольцевые — в зависимости от установки |
| Напряжение | 380 В (трёхфазное) | 220 В/380 В / 220 В трехфазное |
| Стоимость | Средний диапазон, зависит от производителя и объёма заказа | Могут отличаться сильно, больше медь и титан стоят дороже |
Рекомендации при выборе: для блока подготовки азота важна точность нагрева, устойчивость к коррозионным средам, удобство монтажа, поэтому ТЭНР67А12/2,5к380ф8R16ш является оптимальным выбором в сегменте среднего класса.
8. Переход к следующей части статьи
В следующей части статьи будет рассмотрена история развития ТЭНов, примеры конкретных промышленных применений, отзывы пользователей и технические стандарты в этой отрасли. Если необходимо, могу помочь составить и эту часть.
Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
9. История развития трубчатых электронагревателей
Трубчатые электронагреватели (ТЭНы) имеют долгую историю, начиная с первых экспериментов с электрическим нагревом в начале 20 века. Первоначально ТЭНы использовались в бытовых приборах, таких как чайники и плиты. С развитием технологий и увеличением потребностей в промышленности, ТЭНы начали применяться в более сложных системах, таких как нагрев газов и жидкостей в различных отраслях.
С течением времени конструкция ТЭНов претерпела значительные изменения. Появление новых материалов, таких как нержавеющая сталь и магнезиальный порошок для изоляции, позволило улучшить эффективность и долговечность нагревателей. Современные ТЭНы, такие как ТЭНР67А12/2,5к380ф8R16ш, представляют собой высокотехнологичные устройства, способные работать в сложных условиях и обеспечивать надежный нагрев.
10. Примеры промышленных применений ТЭНов
ТЭНы находят широкое применение в различных отраслях, включая:
- Химическая промышленность: Нагрев реакторов и теплообменников для поддержания оптимальных температурных режимов.
- Пищевая промышленность: Нагрев воды и других жидкостей для процессов пастеризации и стерилизации.
- Энергетика: Использование ТЭНов для подогрева воды в котлах и системах отопления.
- Металлургия: Нагрев металлов перед обработкой для улучшения их пластичности.
В каждом из этих случаев ТЭНы, подобные ТЭНР67А12/2,5к380ф8R16ш, обеспечивают надежный и эффективный нагрев, что критически важно для успешного выполнения технологических процессов.
11. Отзывы пользователей и опыт эксплуатации
Пользователи ТЭНов отмечают их высокую эффективность и надежность. Многие предприятия, использующие ТЭНР67А12/2,5к380ф8R16ш, подчеркивают, что данный нагреватель позволяет значительно сократить время на нагрев газов и жидкостей, что в свою очередь повышает общую производительность оборудования.
Кроме того, положительные отзывы касаются простоты монтажа и эксплуатации. Благодаря резьбовому соединению R16, установка ТЭНа не требует специальных навыков, что позволяет сократить время на ввод в эксплуатацию.
12. Технические стандарты и сертификация
ТЭНы, такие как ТЭНР67А12/2,5к380ф8R16ш, соответствуют современным техническим стандартам, включая ГОСТ 13268-88. Это гарантирует, что устройства прошли необходимые испытания и соответствуют требованиям безопасности и качества. Сертификация продукции обеспечивает уверенность пользователей в надежности и долговечности нагревателей.
13. Перспективы развития ТЭНов
С учетом растущих требований к энергоэффективности и экологичности, будущее ТЭНов связано с внедрением новых технологий и материалов. Ожидается, что в ближайшие годы будут разработаны более эффективные и устойчивые к коррозии нагреватели, которые смогут работать в более жестких условиях.
Также стоит отметить, что с развитием автоматизации и цифровизации, ТЭНы будут интегрироваться в системы управления, что позволит оптимизировать процессы нагрева и повысить их эффективность.
Таким образом, трубчатые электронагреватели, такие как ТЭНР67А12/2,5к380ф8R16ш, продолжают оставаться важным элементом в различных отраслях, обеспечивая надежный и эффективный нагрев, что делает их незаменимыми в современном производстве.
