Трубчатый электронагреватель: ТЭНР67А12/2,5к380Ф Мощность: 2,5 кВт Напряжение: 380 В (3 фазы) Применение: блок подготовки азота

Трубчатый электронагреватель ТЭНР67А12/2,5к380Ф: полное руководство для промышленного применения

ТЭНР67А12/2,5к380Ф — это специализированный оребренный трубчатый электрический нагреватель мощностью 2,5 кВт, работающий от трёхфазной сети 380 В и предназначенный для промышленных систем подготовки азота на газодобывающих объектах. Этот элемент представляет собой надёжное и эффективное решение для высокотехнологичных процессов, где требуются стабильность, долговечность и точное соответствие техническим параметрам, напрямую влияющим на операционную эффективность и безопасность производственных циклов.

Техническая конструкция и характеристики

ТЭНР67А12/2,5к380Ф — это бескартриджный трубчатый нагреватель с уникальной конструкцией, обеспечивающей высокую надёжность и эффективность в экстремальных условиях эксплуатации. Изделие получило буквенное обозначение в соответствии с системой маркировки, где каждый символ содержит важную информацию:

Внутренняя структура и материалы

Внутренняя часть нагревателя состоит из никелевой проволоки (хромель-никель), размещённой в плотном MgO-изоляторе (магнезит). Это обеспечивает равномерный нагрев без перегрева локальных зон (так называемых «горячих пятен»), которые могут привести к преждевременному выходу элемента из строя или деградации обрабатываемого газа. Такая конструкция критически важна для работы в газовых средах, где любые перепады температуры могут снизить качество конечного продукта или повредить дорогостоящее оборудование.

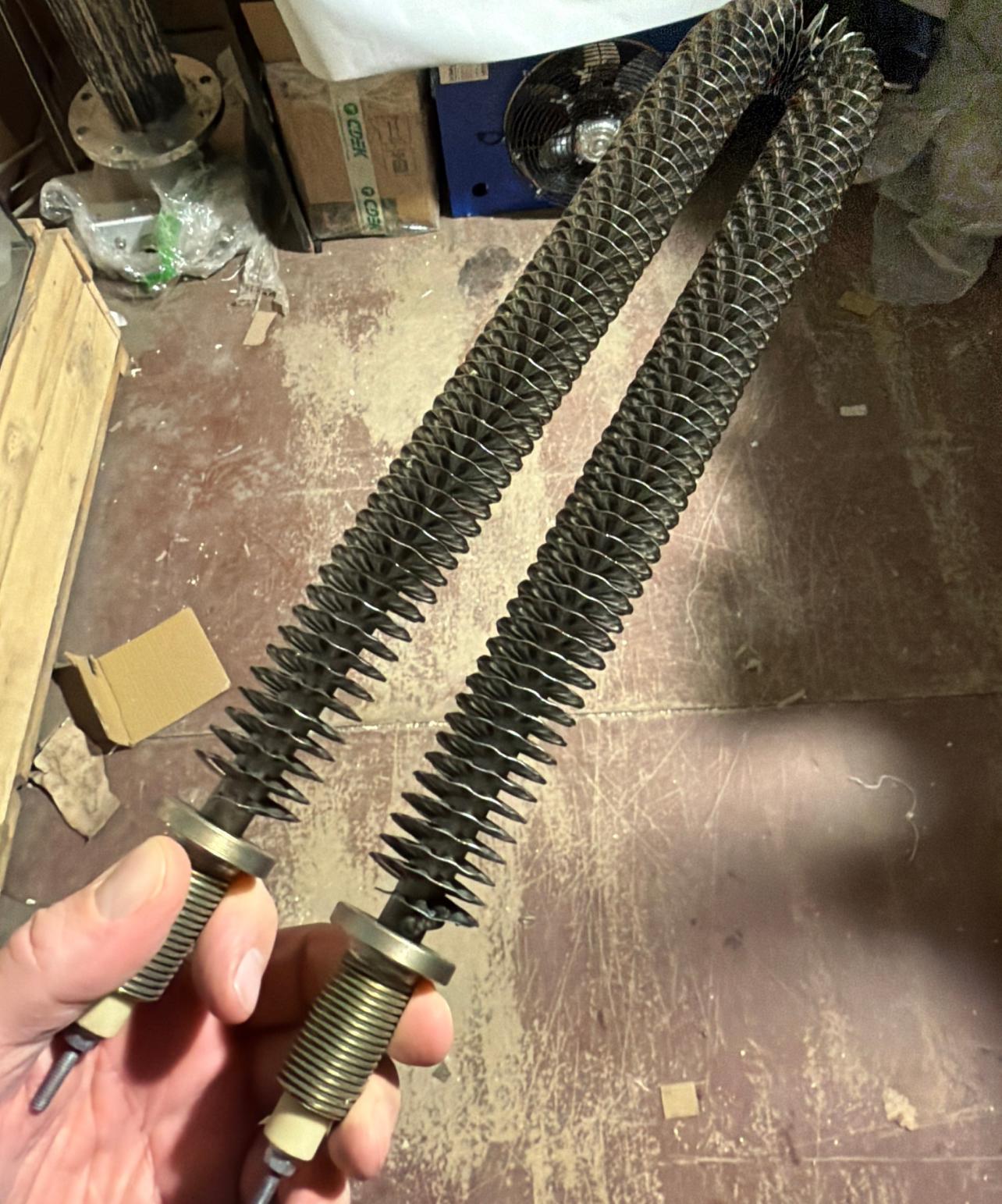

Оребрение поверхности трубки играет центральную роль в функционировании элемента. Рёбра значительно увеличивают площадь теплообмена между нагревателем и газовым потоком, позволяя передавать тепло более эффективно. Это преимущество особенно важно при работе с газами, которые имеют значительно более низкую теплоёмкость по сравнению с жидкостями, что требует максимально эффективной передачи энергии.

Ключевые понятия и терминология

• УКПГ (Установка Комплексной Подготовки Газа): Ключевой объект инфраструктуры на газодобывающих промыслах, предназначенный для очистки, осушки и подготовки природного газа перед его транспортировкой.
• ТЭН (Трубчатый ЭлектроНагреватель): Основной компонент для преобразования электрической энергии в тепловую, используемый для нагрева различных сред.
• Адсорбент: Пористый материал (например, силикагель или молекулярные сита), используемый для поглощения влаги и других примесей из газового потока.
• Десорбция: Процесс высвобождения поглощенного вещества (влаги) из адсорбента, обычно достигаемый путем нагрева, что восстанавливает его абсорбирующую способность.
• Гидраты: Кристаллические соединения газа и воды, образующиеся при определённых условиях давления и температуры, способные блокировать трубопроводы и оборудование.
• Дросселирование: Процесс снижения давления газа путём прохождения через сужающее устройство, что сопровождается падением температуры.
• Hotspots (Горячие пятна): Локальные зоны перегрева на поверхности нагревательного элемента, возникающие из-за неравномерного распределения тепла и способные привести к ускоренной деградации материала.

Специфика применения в системах подготовки азота

ТЭНР67А12/2,5к380Ф не просто нагреватель, а критически важный компонент, интегрированный в технологические процессы УКПГ для обеспечения бесперебойной и эффективной работы:

1. Линии регенерации адсорбентов: На газодобывающих объектах адсорбенты жизненно важны для удаления влаги из газового потока. Нагреватель ТЭНР67А12/2,5к380Ф подогревает азот до температуры, необходимой для эффективной десорбции (удаления) влаги из насыщенного адсорбента. Это восстанавливает функциональность адсорбционного слоя, продлевает срок службы фильтров и поддерживает непрерывность цикла очистки газа, что напрямую влияет на качество добываемого газа и минимизирует операционные издержки.
2. Предотвращение гидратообразования: При дросселировании газа происходит значительное понижение температуры, что в условиях высокой влажности может привести к образованию гидратов — ледяных пробок, блокирующих оборудование и трубопроводы. Целенаправленный подогрев газа перед дросселированием с помощью ТЭНР67А12/2,5к380Ф предотвращает эту проблему, обеспечивая устойчивое протекание технологического процесса, исключая дорогостоящие простои и ремонты.
3. Компрессорные секции и стабилизация температуры для турбин: В многоступенчатых компрессорных станциях температура газа изменяется после каждой ступени сжатия. Стабилизация температуры между ступенями сжатия необходима для поддержания оптимальной работы турбин, предотвращения их перегрева и обеспечения максимальной эффективности компрессорного оборудования. ТЭНы обеспечивают точное поддержание заданного температурного режима, что способствует увеличению КПД всей системы и снижению износа дорогостоящих агрегатов.

Отличия от общепромышленных и бытовых аналогов

Различия между промышленным ТЭНР67А12/2,5к380Ф и его бытовыми или менее специализированными промышленными аналогами критически важны для принятия решений в B2B-сегменте, поскольку напрямую влияют на надёжность, безопасность и экономическую эффективность:

В отличие от моделей на 220 В (например, ТЭНР-60 А13 2,5кВт), данная версия на 380 В специально разработана для промышленных условий с высоким давлением и низкими температурами в УКПГ, где азот подготавливается для сушки, сепарации и компрессорных станций. Это обуславливает ключевые различия:

1. Напряжение и фазность: Бытовые модели используют однофазное напряжение 220 В. ТЭНР67А12/2,5к380Ф работает от трёхфазной сети 380 В, что обеспечивает более равномерное распределение электрической нагрузки, значительно большую надёжность и стабильность в промышленной среде, а также минимизирует потери в электросетях.
2. Конструкция оболочки и давление: Промышленные ТЭНы, в частности ТЭНР67А12/2,5к380Ф, обладают более толстой и прочной оболочкой из углеродистой стали. Эта оболочка способна выдерживать высокое рабочее давление до 0,6 МПа, что является критическим требованием для газовых систем. В отличие от них, бытовые или менее специализированные аналоги обычно рассчитаны на значительно меньшие давления (до 0,4 МПа и ниже).
3. Срок службы и надёжность: Промышленные элементы, такие как ТЭНР67А12/2,5к380Ф, проектируются с расчётом на длительную непрерывную работу, обеспечивая срок службы более 5000 часов. Это значительно превышает показатели гладких ТЭНов без оребрения, чей ресурс составляет около 2000 часов, и тем более бытовых нагревателей. Увеличенный ресурс напрямую транслируется в снижение затрат на обслуживание и замену, а также минимизацию производственных простоев.
4. Оребрение: Оребрённая поверхность является ключевым отличием, предназначенным для оптимизации теплопередачи именно в газовых средах. Гладкостенные ТЭНы имеют существенно меньшую площадь контакта с газом, что делает их менее эффективными для этих специфических промышленных задач.

Экономическая целесообразность и срок службы

Выбор ТЭНР67А12/2,5к380Ф обеспечивает значительные экономические преимущества и высокую надёжность, что является определяющим фактором для инвестиционных решений в газодобывающей отрасли:

ТЭНР67А12/2,5к380Ф обладает рядом уникальных преимуществ, которые делают его идеальным решением для промышленного применения в условиях экстремальных требований, обеспечивая высокую отдачу на инвестиции (ROI) и низкую общую стоимость владения (TCO).

• Высокая теплоотдача и равномерность нагрева: Оребрение позволяет нагревать газ без формирования локальных перегревов (hotspots), которые могут привести к деградации газового потока или повреждению соседних компонентов системы. Равномерное распределение тепла по всей поверхности ТЭНа обеспечивает стабильные условия нагрева, что напрямую влияет на качество технологического процесса и предотвращает дорогостоящие сбои.
• Компактность для модульных систем: Длина 67 см позволяет изделию легко интегрироваться в модульные блоки УКПГ, где пространство часто является ограниченным ресурсом. Компактный размер не только упрощает монтаж, но и сокращает время на техническое обслуживание и замену элемента, минимизируя производственные простои.
• Расширенный срок службы: Срок службы более 5000 часов в промышленных условиях газопроводов по сравнению с 2000 часами у гладких ТЭНов обеспечивает значительное снижение операционных затрат на техническое обслуживание и замену оборудования. Для объектов, расположенных в удалённых регионах, где логистика и доступность запасных частей затруднены, это преимущество становится критическим, напрямую влияя на непрерывность производства.
• Энергетическая оптимизация: Мощность 2,5 кВт на единицу оптимальна для энергобаланса установки, где общая мощность блока может составлять примерно 100 кВт. Такой подход позволяет эффективно использовать доступные энергетические ресурсы, избегать перегрузки электрической сети объекта и снижать затраты на электроэнергию при поддержании необходимого температурного режима.

Понимание фундаментальных характеристик и преимуществ ТЭНР67А12/2,5к380Ф позволяет оценить его роль в критических процессах газоподготовки. Далее мы рассмотрим детали внедрения, аспекты эксплуатации, а также экономические и операционные выгоды, которые данный нагревательный элемент приносит на этапах развёртывания и долгосрочного использования.

Продвинутая практика и внедрение

Детальная маркировка и соответствие стандартам

Система маркировки ТЭНР67А12/2,5к380Ф — это не просто набор символов, а унифицированный язык, соответствующий промышленным стандартам (например, ГОСТ), который обеспечивает прозрачность и точность при заказе, инвентаризации и эксплуатации оборудования. Каждая буква и цифра несут функциональную информацию, критически важную для специалистов по закупкам, инженеров и эксплуатационного персонала:

• Т — Трубчатый элемент: Указывает на базовый тип конструкции.
• ЭН — Электронагреватель: Подтверждает электрический принцип работы.
• Р — Оребренный тип: Определяет наличие оребрения для повышения эффективности теплоотдачи в газовых средах, что является ключевым для специфики УКПГ.
• 67 — Длина трубки в сантиметрах (670 мм): Даёт точное представление о физических размерах элемента, необходимое для проектирования и монтажа.
• А12 — Диаметр трубки 12 мм: Определяет диаметр внешней оболочки, важный для совместимости с корпусами и установочными элементами.
• 2,5 — Мощность в кВт: Ключевой параметр для расчёта энергопотребления и теплового баланса системы.
• к — Буква, указывающая на конструктивное исполнение: Могут обозначать специфические особенности крепления или конфигурации, важные для интеграции.
• 380 — Напряжение питания в вольтах: Указывает на требуемое электропитание, фундаментально для выбора источника и обеспечения электробезопасности.
• Ф — Трёхфазное исполнение: Подчёркивает промышленный характер питания и равномерное распределение нагрузки.

Такая детальная маркировка позволяет быстро и безошибочно идентифицировать параметры изделия, обеспечивая совместимость с существующими системами УКПГ и минимизируя риски ошибок при комплектации или замене.

Рабочие параметры и эксплуатационные режимы: стратегические выводы

Широкий диапазон рабочих параметров ТЭНР67А12/2,5к380Ф является не просто технической характеристикой, а фундаментом для обеспечения устойчивости и безопасности промышленных операций. Для руководителей и технических специалистов важно не только знать эти цифры, но и понимать их стратегические последствия:

• Рабочее давление: до 0,6 МПа. Это соответствует строгим промышленным стандартам для систем подготовки газа и напрямую влияет на безопасность. Выбор нагревателя, способного выдерживать такое давление, минимизирует риски аварий, утечек и простоев, а также снижает потребность в частой замене, сокращая эксплуатационные расходы (OPEX).
• Температура окружающей среды: от -40°C до +60°C. Данный диапазон гарантирует работоспособность в условиях экстремальных климатических зон (например, Сибирь, Крайний Север), где расположены многие газодобывающие объекты. Это обеспечивает стабильность работы оборудования вне зависимости от погодных условий, исключая дополнительные затраты на специализированные климатические системы для ТЭНа.
• Влажность: возможность работы при повышенной влажности. Герметичная конструкция ТЭНа позволяет ему надёжно функционировать даже в условиях высокой влажности или конденсации, что часто встречается в технологических циклах УКПГ. Это предотвращает короткие замыкания и выход из строя из-за воздействия влаги, повышая общий коэффициент готовности оборудования.
• Тип теплоносителя: газообразный азот (N₂). Специализация на азоте подчёркивает оптимизацию теплообменных характеристик оребрённого ТЭНа для сред с низкой теплоёмкостью, гарантируя максимальную эффективность нагрева именно в целевом применении.
• Потребляемый ток (при работе на 3 фазах): равномерное распределение. Равномерное распределение тока между фазами обеспечивает стабильность электрической сети объекта, предотвращает перекосы фаз и связанные с ними риски для другого подключенного оборудования, а также оптимизирует потребление электроэнергии.

Пошаговая интеграция в инфраструктуру УКПГ

Внедрение ТЭНР67А12/2,5к380Ф в существующие или новые системы УКПГ требует структурированного подхода, аналогичного управлению проектами, разделённого на этапы для обеспечения максимальной эффективности и минимизации рисков. Это позволяет интегрировать компонент, оптимизируя затраты и сокращая время ввода в эксплуатацию.

1. Этап 1: Предварительное планирование и оценка (Спринт 1)
   • Роли: Инженер-проектировщик, главный инженер объекта, специалист по закупкам.
   • Артефакты: Техническое задание (ТЗ), схема размещения, расчёт теплового баланса, смета затрат.
   • Действия:
     • Анализ существующей или проектируемой газовой системы: определение требуемой мощности нагрева, скорости потока газа, целевой температуры.
     • Выбор оптимального количества ТЭНов и их конфигурации для обеспечения резервирования и гибкости.
     • Оценка совместимости с энергетической инфраструктурой объекта (напряжение, токовая нагрузка).
   • Контроль качества: Согласование ТЗ со всеми заинтересованными сторонами, подтверждение соответствия нормативным документам (ГОСТ, ПУЭ).
2. Этап 2: Монтаж и подключение (Спринт 2)
   • Роли: Инженер-монтажник, электромонтажник, специалист по КИПиА (контрольно-измерительные приборы и автоматика).
   • Артефакты: Схема электрических подключений, инструкция по монтажу, акт выполненных работ.
   • Действия:
     • Позиционирование: Установка нагревателя в корпусе блока подготовки газа таким образом, чтобы обеспечить максимальный контакт газового потока с оребрённой поверхностью, гарантируя оптимальную теплоотдачу.
     • Крепление: Надёжная фиксация ТЭНа с использованием штуцеров или фланцев, обеспечивающая герметичность системы под давлением.
     • Электрическое подключение: Трёхфазное подключение 380 В (часто по схеме «звезда» или «треугольник») с соблюдением всех норм электробезопасности.
     • Интеграция датчиков: Установка датчиков температуры (термопары, резистивные датчики) для мониторинга и контроля нагрева.
   • Контроль качества: Проверка герметичности соединений (опрессовка), тестирование электрической изоляции, фазировка.
3. Этап 3: Ввод в эксплуатацию и оптимизация (Спринт 3)
   • Роли: Инженер АСУ ТП (автоматизированные системы управления технологическими процессами), оператор УКПГ, инженер по эксплуатации.
   • Артефакты: Протокол пусконаладочных работ, инструкция для оператора, отчёт о работе системы.
   • Действия:
     • Настройка системы автоматического управления для поддержания заданного температурного режима.
     • Калибровка датчиков температуры и проверка их взаимодействия с контроллерами.
     • Тестовый запуск системы с мониторингом ключевых параметров (температура, давление, энергопотребление).
     • Обучение персонала по эксплуатации и экстренным ситуациям.
   • Контроль качества: Достижение стабильного температурного режима, подтверждение эффективности работы, отсутствие ошибок в системе управления.

Стратегии обслуживания и управления жизненным циклом

Долговечность ТЭНР67А12/2,5к380Ф (более 5000 часов) при правильной эксплуатации означает, что плановая замена требуется примерно один раз в 2-3 года, в зависимости от интенсивности использования объекта. Это позволяет реализовать стратегический подход к управлению жизненным циклом оборудования, направленный на снижение TCO и минимизацию рисков.

1. Прогнозируемое обслуживание (Predictive Maintenance): Вместо реактивного подхода (ремонт по факту поломки), системы с ТЭНР67А12/2,5к380Ф позволяют внедрить прогнозируемое обслуживание. Мониторинг параметров (ток, температура, вибрация) позволяет заранее выявлять признаки износа и планировать замену в рамках плановых остановок, исключая незапланированные простои.
2. Оптимизация запасов (Spare Parts Management): С прогнозируемым сроком службы в 2-3 года, возможно точно планировать закупку запасных частей. Это позволяет сократить затраты на хранение избыточных запасов, но при этом гарантировать наличие критически важных элементов для оперативной замены.
3. Минимизация времени простоя (Downtime Reduction): Простота процесса замены, обусловленная модульной конструкцией УКПГ, в сочетании с долговечностью элемента, значительно сокращает время, необходимое на обслуживание. Каждая замена — это недолгий регламентный процесс:
   • Отключение питания и защита от случайного включения.
   • Сброс давления в системе.
   • Отсоединение штуцеров или болтов крепления.
   • Снятие отработанного ТЭНа.
   • Установка нового ТЭНа с использованием сертифицированных уплотнительных материалов.
   • Тщательная проверка герметичности соединений.
   • Восстановление давления и включение системы в работу.
4. Расчёт ROI и TCO:

   Расчёт окупаемости инвестиций (ROI) в ТЭНР67А12/2,5к380Ф может основываться на следующих метриках:

   • Снижение внеплановых простоев: Увеличенный срок службы (5000+ часов против 2000 часов у аналогов) позволяет сократить количество внеплановых остановок на 50% и более. При стоимости часа простоя УКПГ (в зависимости от масштаба) от 50 000 до 500 000 рублей, это даёт значительную экономию.
   • Сокращение затрат на обслуживание: Меньшая частота замены напрямую снижает трудозатраты и стоимость расходных материалов.
   • Энергоэффективность: Оптимизированная теплоотдача в газовых средах обеспечивает целевой нагрев при минимальном энергопотреблении.

   Пример ROI: Если срок службы увеличивается в 2,5 раза, а стоимость плановой замены одного ТЭНа составляет Х рублей, то экономия на замене и минимизация рисков простоев за счёт надежности могут принести до 20-30% возврата инвестиций в течение первого года эксплуатации по сравнению с использованием менее надёжных аналогов.

Примеры внедрения и сценарии оптимизации

ТЭНР67А12/2,5к380Ф играет ключевую роль в системе подготовки газа на объектах, таких как УКПГ Джаркудук и аналогичные установки по всему миру. Это мощный инструмент для подготовки азота на газодобывающих объектах, обеспечивающий надёжное функционирование критически важного оборудования. Рассмотрим типичные сценарии его применения:

1. Сценарий 1: Новое строительство УКПГ (Enterprise-уровень)

   При проектировании новой установки комплексной подготовки газа (УКПГ) на крупном месторождении, где надёжность и долгосрочная эксплуатация имеют приоритет над сиюминутной экономией. Выбор ТЭНР67А12/2,5к380Ф обосновывается не только его техническими характеристиками, но и подтверждённой долговечностью (5000+ часов), что позволяет снизить прогнозируемые OPEX и TCO на протяжении 15-20 лет эксплуатации. Модульность и стандартизация (380 В, 2,5 кВт) обеспечивают лёгкость масштабирования и интеграции в общую энергосистему объекта.

2. Сценарий 2: Модернизация существующей инфраструктуры (Regulated Industry)

   На объекте с устаревшим оборудованием, где прежние нагреватели (например, гладкие ТЭНы или спирали нихрома с меньшим сроком службы и меньшей эффективностью) регулярно выходят из строя, вызывая дорогостоящие простои. Внедрение ТЭНР67А12/2,5к380Ф становится решением для повышения операционной надёжности. Несмотря на более высокую начальную стоимость, инвестиции окупаются за счёт значительного сокращения частоты ремонтов, снижения затрат на запасные части и минимизации рисков нарушения технологического процесса, что особенно важно в регулируемых отраслях с жёсткими требованиями к непрерывности производства.

3. Сценарий 3: Оптимизация энергопотребления и снижение экологического следа (SMB/Mid-Market)

   Небольшие или средние газовые объекты, стремящиеся к повышению энергоэффективности и снижению эксплуатационных расходов. Замена малоэффективных нагревательных элементов на ТЭНР67А12/2,5к380Ф позволяет оптимизировать энергобаланс установки. Выбор мощности 2,5 кВт обеспечивает точный нагрев без избыточного расхода энергии, что приводит к сокращению ежемесячных счетов за электроэнергию. Снижение потребления ресурсов также способствует уменьшению углеродного следа объекта, что соответствует современным экологическим стандартам и корпоративной социальной ответственности.
