Трубчатые U образные тэны: идеальное решение для вашего отопления

Конструкция и принцип работы U-образных ТЭНов

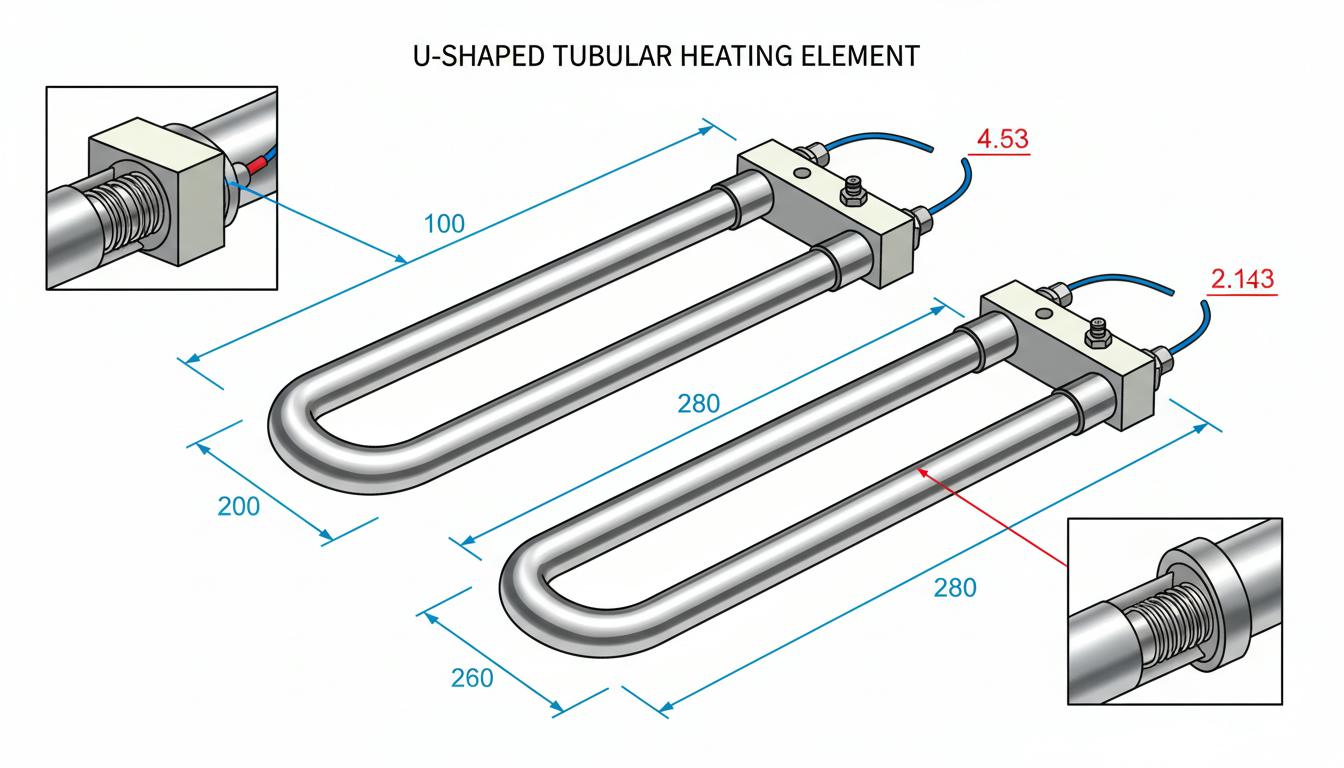

U-образный ТЭН представляет собой металлическую трубку, изогнутую подковообразно. Внутри этой трубки размещена нихромовая спираль — нагревательный элемент с высоким электрическим сопротивлением. Пространство между спиралью и оболочкой заполнено диэлектрическим теплопроводным материалом, например, порошкообразным оксидом магния, который обеспечивает электроизоляцию и быстрое теплообменение от спирали к окружающей среде.

Ключевые конструктивные особенности:

• Оболочка: Изготавливается из углеродной стали (подходит для воздуха, масел и нейтральных сред) или нержавеющей стали (для воды, пищевых продуктов и агрессивных сред); возможны слои лужения, никелирования или фторопласта для повышения коррозионной стойкости.
• Герметизация: Торцы трубки плотно запаиваются для предотвращения попадания влаги и загрязнений; контактные стержни изолированы керамикой, что исключает утечки тока.
• Выводы: Резьбовые шпильки или «флажки» для надежного подключения, устойчивые к вибрациям и термическому расширению.
• Стандартные параметры: Диаметр трубки 8–18 мм (среднее значение — 13 мм); длина в развернутом виде 280–6000 мм; межцентровое расстояние, например, 73 мм; мощность 0,1–10 кВт+; напряжение 12–600 В.

Принцип работы U-образных ТЭНов основан на прохождении электрического тока через нихромовую спираль, что приводит к нагреву до 800°C. Тепло передается через изоляцию на оболочку и далее — к нагреваемой среде, что может происходить через конвекцию, излучение или теплопроводность. U-форма позволяет разместить длинный нагревательный элемент в компактном объеме, что обеспечивает равномерный нагрев и минимизирует риск локального перегрева.

Преимущества U-образных ТЭНов для отопления

U-образные ТЭНы выделяются своей компактностью и равномерным нагревом, что делает их идеальными для различных отопительных систем, включая радиаторные батареи, воздушные обогреватели и бойлеры. Увеличенная площадь контакта с нагреваемой средой снижает риск перегрева и значительно увеличивает их КПД.

Основные преимущества:

• Компактность: U-форма идеально вписывается в ограниченные пространства, что облегчает монтаж в различных бытовых и промышленных устройствах.
• Экономичность: Оптимальная удельная мощность снижает общие затраты на потребление энергии на 5–10%; низкие эксплуатационные расходы.
• Равномерный нагрев: Большая длина нагревательного элемента гарантирует стабильное распределение тепла.
• Универсальность: Подходят для работы с различными средами, включая воду, масло, воздух и агрессивные жидкости; возможен прямой контакт с нагреваемой средой.
• Надежность: Устойчивы к вибрациям, ударам и давлению; герметизация увеличивает срок службы до 10000 часов.
• Безопасность: Изолированные контакты и отсутствие напряжения на оболочке минимизируют риски аварийных ситуаций.

В отопительных системах U-образные ТЭНы используются в стиральных машинах для нагрева воды, в холодильниках для оттаивания испарителей, а также в радиаторах и водонагревателях, где ток подается по сигналу от термодатчика. Этот элемент конструкции позволяет обеспечить высокую эффективность и безопасность во время эксплуатации.

Типы U-образных ТЭНов: мокрые, сухие и воздушные

U-образные ТЭНы можно классифицировать по типу контакта со средой, что влияет на их применение в отопительных системах.

Сухие U-образные ТЭНы особенно предпочтительны для отопления в условиях жесткой воды, так как они реже корродируют, служат дольше и подходят для использования с высококачественными материалами, такими как нержавеющая сталь или титан.

Области применения в системах отопления

U-образные ТЭНы являются идеальным решением для отопления благодаря широкому спектру форм и мощностей, которые подходят как для бытовых, так и промышленных установок:

• Бытовое отопление: Водонагреватели, бойлеры, радиаторы, стиральные машины, где необходимо поддержание нужной температуры воды.
• Воздушное отопление: Обогреватели воздуха, вентиляционные системы, сушки.
• Промышленное: Нагрев масел и битума, литейные формы, печи, инфракрасные установки с рабочей температурой до 800°C.
• Специфическое: Процессы оттаивания в холодильниках, нагрев пищевых продуктов и агрессивных растворов.

В блочных системах, где используются несколько U-образных ТЭНов, снижается нагрузка на каждый элемент, что повышает равномерность нагрева.

Недостатки и способы их устранения

Несмотря на очевидные преимущества, U-образные ТЭНы имеют некоторые ограничения, характерные для трубчатых нагревателей:

• Накипь и коррозия (мокрые): В условиях жесткой воды это может снизить эффективность и привести к перегреву. Решение: Использование сухих ТЭНов, фильтров для воды и регулярная чистка.
• Высокая стоимость: Из-за использованных материалов, таких как нихром и нержавеющая сталь. Решение: Выбор оптимального соотношения цена/качество и использование удвоенной толщины трубки для улучшения долговечности.
• Неразборность: Перегоревшую спираль нельзя восстановить — необходимо полное замещение. Решение: Правильный монтаж (погружение спирали в среду) и контроль над мощностью.
• Чувствительность к среде: Требует тщательного выбора материала оболочки. Решение: Использование нержавеющих сталей или титана для агрессивных условий.

Эксперты рекомендуют использовать мощность в диапазоне 5–10 кВт для блочных систем, принимая во внимание межцентровое расстояние и эскиз для нестандартных форм.

Монтаж и подключение: практические рекомендации

Процесс монтажа U-образных ТЭНов достаточно прост: они фиксируются при помощи резьбовых штуцеров или фланцев, при этом необходимо удостовериться в том, что рабочая часть спирали находится погруженной в рабочую среду. Основные этапы монтажа:

1. Выбор параметров (мощность, напряжение, тип нагреваемой среды — обозначить «Р» в маркировке).
2. Установка ТЭНа в корпус с обеспечением погружения рабочей части.
3. Подключение шпилек к электросети (в большинстве случаев 220 В), с дальнейшей изоляцией соединений.
4. Проверка герметичности, установка термодатчиков для автоматического отключения в аварийной ситуации.

Безопасность: Избегать работы без погружения, использовать реле защиты, а для водных систем — нержавеющую сталь.

Таким образом, U-образные ТЭНы представляют собой продвинутое и эффективное решение для нагрева в различных системах отопления, их преимущества делают их незаменимыми в современных условиях. Следующий раздел будет сосредоточен на том, почему именно U-образные ТЭНы являются наилучшим выбором для отопления по сравнению с другими типами нагревателей.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Преимущества U-образных ТЭНов в сравнении с традиционными нагревателями

При выборе нагревательного элемента важно учитывать, что U-образные ТЭНы обладают рядом явных преимуществ по сравнению с традиционными нагревателями. Благодаря своей конструкции и эффективной работе, они становятся одним из лучших решений для многих индустриальных и бытовых применений.

Энергоэффективность и экономия

Использование U-образных ТЭНов может привести к существенной экономии на электроэнергии. Снижение энергопотребления на 5-10% в сравнении с прямыми аналогами позволяет не только снизить затраты на электроэнергию, но и уменьшить экологическую нагрузку.

Долговечность и надежность

Устойчивость материала, из которого изготовлены U-образные ТЭНы, позволяет им служить значительно дольше по сравнению с традиционными нагревателями. Средний срок службы составляет от 5000 до 10000 часов в зависимости от конструкции и условий эксплуатации. Это позволяет существенно уменьшить расходы на замену и обслуживание оборудования.

Компактные размеры и лёгкость установки

Компоненты, имеющие компактные размеры, легко вписываются в любые системы, что является важным фактором в условиях ограниченного пространства. U-форма обеспечивает возможность размещения длинного элемента в узком объёме, что делает монтаж более простым и удобным.

Применение U-образных ТЭНов в различных отраслях

U-образные ТЭНы находят применение в широком спектре областей, начиная от бытовых приборов и заканчивая тяжёлым промышленным оборудованием.

Бытовые отопительные решения

Часто используются в водонагревателях, бойлерах и радиаторах. В стиральных машинах они отвечают за эффективный нагрев воды до необходимой температуры, а в холодильниках помогают контролировать процессы размораживания, обеспечивая оптимальные условия работы.

Промышленное применение

Среди промышленных решений можно выделить Нагрев масел, битума, литейных форм и инфракрасных установок, где требуется высокая температура (до 800°C). U-образные ТЭНы отлично подходят для этих задач благодаря своей способности создавать равномерный и стабильный поток тепла.

Технологическое превосходство U-образных ТЭНов

Производители U-образных ТЭНов продолжают внедрять передовые технологии, чтобы улучшить характеристики своих изделий. Например, применение новейших материалов и покрытия обеспечивает еще большую устойчивость к коррозии и абразивным веществам, что позволяет расширить область применения нагревателей.

Инновационные материалы

Современные нагреватели могут быть выполнены из различных материалов, таких как титан и нержавеющая сталь, что увеличивает их долговечность и устойчивость к различным условиям эксплуатации. Это особенно важно в агрессивных средах, где традиционные материалы могут быстро выходить из строя.

Тенденции и будущее U-образных ТЭНов

С увеличением спроса на энергоэффективные и экологичные решения U-образные ТЭНы будут только набирать популярность. Постоянное совершенствование технологий и использование новых материалов, а также адаптация под конкретные нужды рынка делают их идеальным выбором для современных систем отопления. Как для частных клиентов, так и для крупных промышленных игроков.

Таким образом, U-образные ТЭНы предоставляют множество преимуществ, которые делают их идеальным решением для различных отопительных систем. Внедряя эти решения, пользователи могут не только оптимизировать свои расходные статьи, но и значительно повысить эффективность своего оборудования.
