1. О трубчатых электронагревателях (ТЭНах)
Определение и принцип работы
ТЭН — это трубчатый электронагреватель, предназначенный для преобразования электрической энергии в тепловую. Основной конструктивный элемент — металлическая трубка, внутри которой находится нагревательная спираль, обычно из нихрома, отделённая от корпуса электроизоляционным наполнителем (чаще всего — оксид магния). При подаче напряжения спираль нагревается, а тепло через корпус передаётся окружающей среде (жидкость, газ, твёрдое тело).
Ключевые элементы конструкции:
- Корпус (оболочка): металлическая трубка, чаще всего из углеродистой или нержавеющей стали, иногда из меди, латуни или титана. Толщина стенки — до 1,2 мм.
- Нагревательная спираль: из высокоомного сплава (нихром, фехраль).
- Электроизоляционный наполнитель: периклаз (кристаллический оксид магния), кварцевый песок, корунд.
- Герметизаторы: специальные лаки или герметизирующие составы для защиты выводов.
- Выводы: контактные стержни, выведенные наружу через керамические изоляторы.
Применение:
- Бытовые приборы: бойлеры, стиральные и посудомоечные машины, радиаторы, обогреватели.
- Промышленность: нагрев жидкостей, газов, металлов, инфракрасные излучатели.
Преимущества:
- Универсальность: можно придавать любую форму и длину.
- Безопасность: герметичность, отсутствие контакта спирали с внешней средой.
- Высокая температура: рабочий диапазон до 800°C.
- Надёжность: срок службы до 10 000 часов.
Недостатки:
- Высокая стоимость материалов: нихром, нержавеющая сталь.
- Невозможность ремонта: при нарушении герметичности или перегорании спирали.
- Проблемы: коррозия, образование накипи, риск разгерметизации выводов.
2. Классификация и кодирование ТЭНов: ТН ВЭД 8516802002
Что такое ТН ВЭД?
ТН ВЭД (Товарная номенклатура внешнеэкономической деятельности) — это систематизированный перечень продукции, используемый для классификации товаров при таможенном оформлении и контроле. Каждому товару присваивается уникальный код, который определяет его тип, назначение, характеристики и условия перемещения через границу.
Код ТН ВЭД 8516802002
- Наименование: Электрические нагревательные сопротивления, смонтированные с изолированным каркасом.
- Мощность: не менее 1400 Вт, но не более 2000 Вт.
- Напряжение: как правило, 220 В (бытовая сеть).
- Применение: промышленные и бытовые трубчатые электронагреватели (ТЭНы), предназначенные для нагрева жидкостей, газов, твёрдых тел.
Пример характеристик:
| Параметр | Значение |
|---|---|
| Код ТН ВЭД | 8516802002 |
| Мощность, Вт | 1400–2000 |
| Напряжение, В | 220 |
| Тип | Трубчатый ТЭН |
| Материал | Сталь углеродистая/нержавеющая |
| Применение | Бытовое/промышленное |
3. Технические характеристики и конструктивные особенности
Диапазоны параметров трубчатых нагревателей:
- Напряжение: от 12 В до 600 В (чаще всего 12, 24, 110, 220, 380 В).
- Мощность: от 100 Вт до 10 кВт и более.
- Диаметр трубки: 8, 10, 12, 13, 16, 18 мм и др.
- Длина: от 280 мм до 6000 мм.

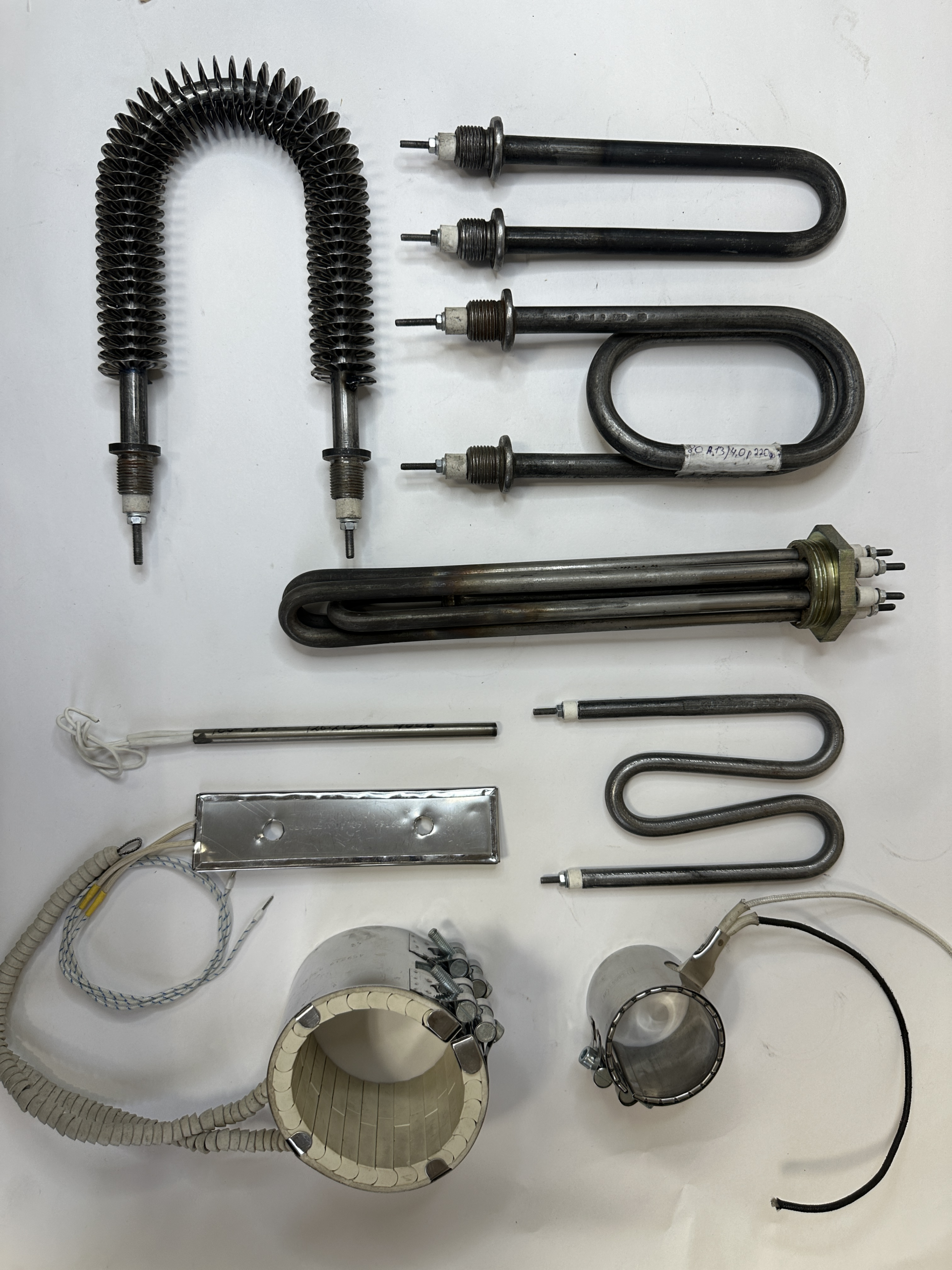

- Форма: прямые, U-образные, оребрённые, с фланцами, штуцерами.
- Материалы корпуса: углеродистая сталь (до 450°C), нержавеющая сталь (до 800°C и агрессивные среды), медь, латунь, титан.
Конструктивные особенности:
- Высокая герметичность: спираль полностью изолирована от внешней среды.
- Универсальность монтажа: различные резьбовые, фланцевые и штуцерные соединения.
- Долговечность: до 10 000 часов работы при соблюдении условий эксплуатации.
4. Применение и особенности эксплуатации
Бытовое и промышленное применение:
- Вода и жидкости: бойлеры, котлы, резервуары.
- Газ и воздух: промышленные печи, сушилки, инфракрасные излучатели.
- Твёрдые тела: плавление металлов, термоформовочные машины.
Рекомендации по выбору и эксплуатации:
- Выбор мощности и напряжения: в зависимости от задачи и условий эксплуатации.
- Выбор материала корпуса: в зависимости от среды и температуры.
- Обеспечение герметичности и защиты от коррозии: для продления срока службы.
- Монтаж с учётом требований безопасности: изоляция, заземление, использование качественных материалов для подключения.
5. Пошаговая инструкция по установке и подключению ТЭНа
Необходимые инструменты и материалы:
- ТЭН с нужными параметрами
- Ключи (гаечные, разводные)
- Изоляционная лента, термостойкая трубка
- Провода соответствующего сечения
- Герметик для резьбовых соединений
Пошаговая процедура:
- Проверка совместимости: убедитесь, что мощность и напряжение ТЭНа соответствуют сети и оборудованию.
- Отключение питания: обесточьте оборудование перед установкой.
- Демонтаж старого нагревателя (если требуется): снимите старый ТЭН, очистите посадочное место.
- Установка нового ТЭНа: установите ТЭН на место, закрепите с помощью гайки или фланца, используйте герметик.
- Подключение проводов: подключите провода к выводам ТЭНа, зафиксируйте шайбами с гайками, изолируйте соединения.
- Проверка герметичности: убедитесь, что нет протечек.
- Подача питания и тестирование: включите питание, проверьте работу и отсутствие искр, перегрева, течи.
Меры безопасности:
- Не включайте ТЭН без теплоносителя (воздушный нагрев возможен только для специальных моделей).
- Не превышайте допустимую мощность.
- Обеспечьте надежное заземление и изоляцию соединений.
6. Как выбрать подходящий ТЭН
Критерии выбора:
| Критерий | Варианты/рекомендации |
|---|---|
| Напряжение | 12, 24, 110, 220, 380 В |
| Мощность | 100–10 000 Вт и более |
| Материал корпуса | Углеродистая/нержавеющая сталь, медь, латунь, титан |
| Диаметр/длина | От 8 мм/280 мм до 18 мм/6000 мм |
| Форма | Прямая, U-образная, оребрённая, с фланцем/штуцером |
| Применение | Жидкость, газ, твёрдое тело; бытовое/промышленное |
Рекомендации:
- Для бытовой техники: выбирайте ТЭНы с нержавеющей сталью и изоляцией выводов.
- Для промышленных задач: учитывайте рабочую температуру, агрессивность среды, необходимость частого включения/выключения.
- Проверяйте сертификацию и соответствие стандартам: при покупке.
7. ТН ВЭД и таможенное оформление
При импорте/экспорте ТЭНов с кодом 8516802002:
- Определите правильный код ТН ВЭД: 8516802002 для мощностей 1400–2000 Вт, смонтированных с изолированным каркасом.
- Подготовьте техническую документацию: паспорт, сертификаты, описание.
- Проверьте соответствие требованиям страны назначения: по напряжению, мощности, безопасности.
- Оформите таможенную декларацию: с указанием кода и характеристик продукта.
8. Сравнительная таблица: ТЭНы для разных применений
| Применение | Материал корпуса | Мощность, Вт | Форма | Особенности |
|---|---|---|---|---|
| Вода, бойлеры | Нержавеющая сталь | 1000–3000 | Прямая, U | Антикоррозийная защита |
| Воздух, печи | Сталь, титан | 1000–5000 | Оребрённая | Высокая температура |
| Промышленность | Нержавеющая сталь | 1000–10000 | С фланцем | Надёжность, долговечность |
Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
8. Сравнительная таблица: ТЭНы для разных применений
| Применение | Материал корпуса | Мощность, Вт | Форма | Особенности |
|---|---|---|---|---|
| Вода, бойлеры | Нержавеющая сталь | 1000–3000 | Прямая, U | Антикоррозийная защита |
| Воздух, печи | Сталь, титан | 1000–5000 | Оребрённая | Высокая температура |
| Промышленность | Нержавеющая сталь | 1000–10000 | С фланцем | Надёжность, долговечность |
9. Технические характеристики ТЭНов
Основные параметры
Трубчатые электронагреватели (ТЭНы) имеют широкий диапазон технических характеристик, что позволяет использовать их в различных областях. Основные параметры, которые следует учитывать при выборе ТЭНа, включают:
- Напряжение: от 12 В до 600 В, что позволяет использовать ТЭНы как в бытовых, так и в промышленных условиях.
- Мощность: диапазон от 100 Вт до 10 кВт и более, что делает их подходящими для различных задач.
- Диаметр трубки: стандартные размеры от 8 до 18 мм, что позволяет адаптировать ТЭНы под конкретные условия эксплуатации.
- Длина: от 280 мм до 6000 мм, что обеспечивает гибкость в установке.
- Форма: прямые, U-образные, оребрённые, с фланцами и штуцерами, что позволяет использовать их в различных конструкциях.
Материалы и их особенности
Выбор материала корпуса ТЭНа также играет важную роль в его эксплуатации:
- Углеродистая сталь: подходит для применения в условиях, где температура не превышает 450°C.
- Нержавеющая сталь: устойчива к коррозии и может использоваться в агрессивных средах при температурах до 800°C.
- Медь и латунь: используются в специфических приложениях, где требуется высокая теплопроводность.
- Титан: идеален для применения в условиях высокой коррозионной активности.
10. Рекомендации по эксплуатации ТЭНов
Условия эксплуатации
Для обеспечения долговечности и надежности работы ТЭНов необходимо соблюдать определенные условия эксплуатации:
- Регулярная проверка: периодически проверяйте состояние ТЭНа на наличие коррозии и повреждений.
- Контроль температуры: избегайте перегрева, который может привести к повреждению нагревателя.
- Очистка от накипи: в случае использования в водных системах, необходимо регулярно очищать ТЭН от накипи для поддержания его эффективности.
Безопасность при эксплуатации
При использовании ТЭНов важно соблюдать меры безопасности:
- Заземление: обязательно обеспечьте надежное заземление для предотвращения электрических ударов.
- Изоляция: используйте качественные изоляционные материалы для подключения проводов.
- Монтаж: следуйте инструкциям по установке и подключению, чтобы избежать аварийных ситуаций.
11. Заключение
Трубчатые электронагреватели (ТЭНы) представляют собой универсальные устройства, которые находят широкое применение в различных отраслях. Их конструкция, классификация и технические характеристики позволяют адаптировать их под конкретные задачи, обеспечивая надежность и эффективность работы. При выборе и эксплуатации ТЭНов важно учитывать все аспекты, включая мощность, напряжение, материал корпуса и условия эксплуатации.
