Что такое патронные нагреватели и роль термостойких проводов

Патронные нагреватели (ТЭНП) представляют собой компактные цилиндрические элементы, предназначенные для точечного нагрева. Они могут иметь диаметр от 2 мм и длину до 180 см, обеспечивая эффективную теплопередачу без использования теплоносителей. Эти устройства широко применяются в области газоанализа, в двигателях, электропечах, а также в различных приборах и подвижном оборудовании, где возможны вибрации.

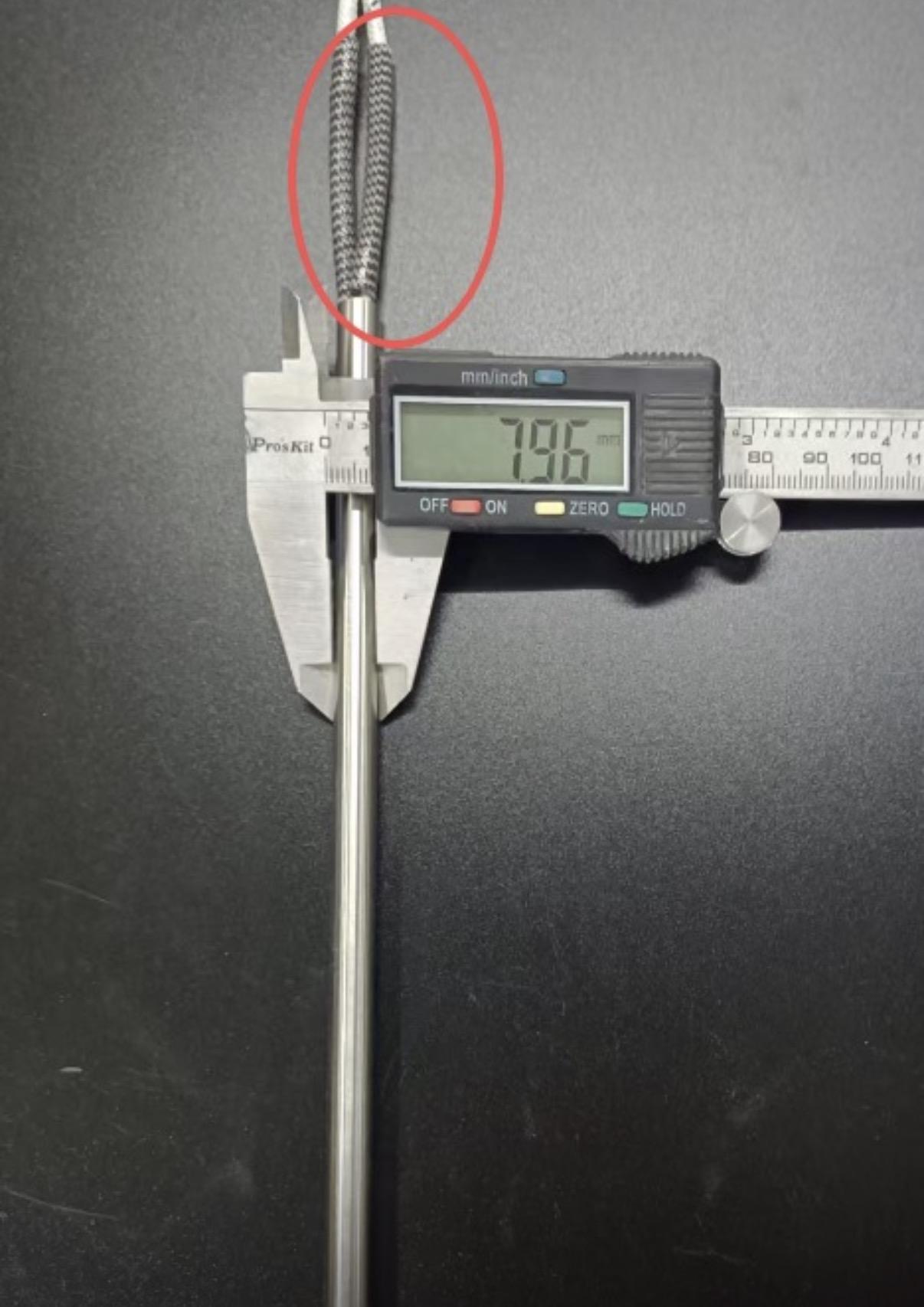

Термостойкие провода играют ключевую роль в соединении ТЭНП с источниками питания и контроллерами, обеспечивая надежную работу при нагреве до 350°C и пиковой температуре до 600°C. Гибкие выводы из термостойкого кабеля позволяют использовать ТЭНП в условиях вибрации, что особенно актуально для угловых моделей, где провод длиной 300 мм интегрирован для точного прилегания к формам.

Классификация и типы термостойких проводов

Термостойкие провода можно классифицировать по ряду параметров, включая материал проводника, тип изоляции и рабочий температурный диапазон. В зависимости от назначения, они могут быть как одножильными, так и многожильными (от 3 до 5 жил, включая заземление), с номинальным напряжением 300/500 В и тестовым до 1500–2000 В.

Основные типы для патронных нагревателей

Вышеуказанные виды проводов не поддерживают горение, сохраняя целостность цепи при температуре 750°C и соответствуют стандартам низкого дымовыделения без содержания галогенов.

Технические характеристики и стандарты

Для успешной работы с патронными ТЭНами важно учитывать ряд ключевых параметров:

• Температурный диапазон: Постоянные значения от -60/-100°C до +450°C, пиковые до +600°C.
• Напряжение: Номинал 300/500 В, тестирование до 1500–2000 В.
• Срок службы: До 10 лет при перепадах температур; не разрушаются в термостате при 200°C за сутки.
• Стандарты: Класс гибкости 4–5 (по IEC 228/60228), сопротивление изоляции ≥10⁶ Ом при 20°C.
• Дополнительно: Огнестойкость, водонепроницаемость, устойчивость к ультрафиолету, озону, различным химическим веществам.

Структура типичного никелевого провода включает в себя гибкий никелевый проводник, стекловолоконную изоляцию, пропитанную силиконом, и внешнюю силиконовую оболочку.

Преимущества термостойких проводов в патронных системах

Термостойкие провода обеспечивают ряд ощутимых преимуществ: они сохраняют свои характеристики при номинальных нагрузках, минимизируя риск повреждений, а также обладают высокой безопасностью — не загораясь и выделяя минимальное количество дыма. Долговечность провода подтверждается их коррозионной стойкостью и механической прочностью, что делает их идеальными для применения в пищевой и медицинской промышленности.

Провода с малым диаметром удобно использовать в ограниченных пространствах, что упрощает их монтаж вместе с ТЭНП, обеспечивая направленный нагрев на высоких температурах при минимальных размерах.

Применение в патронных нагревателях

Термостойкие провода находят широкое применение в различных областях:

• Газоанализаторы: Использование ТЭНП мощностью 0.18 кВт с проводом, способным выдерживать 350°C, для температур до 190°C.
• Промышленность: Применение в электропечах, духовых шкафах и жарочных устройствах.
• Приборостроение: Обмотка нагревательных элементов, работа с термопарами.
• Вибрационные зоны: Гибкие выводы позволяют использовать провода в подвижном оборудовании.
• Инфракрасные системы: Силиконовые кабели как основные выводы для ТЭНП.

Термостойкие провода длиной до 1000 мм стандартны для моделей ТЭНП, таких как 10*50 мм (230–250 Вт) и 12.5*110 мм (1000 Вт, 380 В).

Материалы и конструкция

Состав термостойких проводов варьируется в зависимости от их назначения:

• Проводники: Никель, который может работать при температурах до 600°C, или медь с никелевым покрытием для температур до 350°C.
• Изоляция: Используются разные виды изоляторов, включая стекловолокно, силиконовую резину и полимеры, такие как PFA.
• Оплетка: Металлическая или стекловолоконная оплетка может использоваться для дополнительной защиты проводов.

Кроме этого, термостойкие провода являются экологически чистыми решениями, не выделяющими вредных веществ при нагреве.

Монтаж и меры безопасности

Для безопасного подключения термостойких проводов к ТЭНП необходимо выполнить следующие шаги:

1. Отключить питание.
2. Использовать гибкие провода класса 4+ для зон с вибрациями.
3. Произвести заделку через трубку или угловой куб.
4. Использовать специальные инструменты, такие как кримперы и термоусадку.
5. Провести проверку: обеспечить тестовое напряжение и проверить сопротивление изоляции.

Важно следовать предосторожностям: не превышать номинальную температуру, избегать механических повреждений, а в химически активных средах использовать только стойкие типы проводов.

Перспективы и рекомендации

Новая эволюция термостойких проводов предполагает расширение диапазона рабочих температур до -60/+600°C и улучшение гибкости для применения в IoT-устройствах и зеленой энергетике. Рекомендуется акцентировать внимание на практических примерах из газоанализаторов и на сравнительных характеристиках проводов в таблицах. При выборе проводов для ТЭНП до 350°C можно использовать ПСНм или 3-жильные, а для более высоких температур предпочтительны чистоникелевые решения.

Данные положения создают прочную основу для дальнейшего изучения особенностей использования термостойких проводов в контексте патронных нагревателей. В следующей части статьи мы подробнее рассмотрим конкретные примеры применения различных типов термостойких проводов и их влияние на эффективность работы патронных нагревателей.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Конкретные примеры применения термостойких проводов в патронных нагревателях

Исходя из общей информации о термостойких проводах и патронных нагревателях, можно выделить несколько практических примеров их применения в различных отраслях, где требуется надежное и безопасное подключение в условиях высоких температур.

Газоаналитические системы

В таких системах используются патронные нагреватели мощностью 0.18 кВт, которые обеспечивают температурный режим до 190°C. Для подключения этих нагревателей применяются термостойкие провода с термостойкостью до 350°C. Это гарантирует, что провода не перегреются и не потеряют свои изоляционные свойства в процессе эксплуатации.

Промышленные нагревательные установки

Термостойкие провода активно используются в различных промышленных устройствах, таких как электропечи и жарочные шкафы. Например, в ряде моделей проводка может выдерживать температуры до 180°C, что довольно активно используется для эффективного нагрева производственных материалов. Важно, чтобы провода были защищены от механических повреждений и обеспечивали надежное соединение к ТЭНП, особенно при наличии вибраций.

Приборостроение и технологии измерений

Приборостроительные технологии предлагают уникальные решения для использования термостойких проводов. Например, их применение для обмотки нагревателей и подключения термопар типов J, L и K обеспечивает точность температурных измерений и надежность работы. Использование никелевых проводов, способных выдерживать температуры до 600°C, обеспечивает высокую степень безопасности и долговечности в приборостроении.

Вибрационные зоны и подвижные механизмы

Гибкие термостойкие провода, такие как 3-жильные, предназначенные для работы в условиях вибрации, используются в подвижном оборудовании. Благодаря высокой гибкости и термостойкости они могут обеспечивать надежное соединение в динамических системах, минимизируя риск повреждений и сокращая необходимость в частом обслуживании.

Инфракрасные системы нагрева

В инфракрасных системах, где нагрев осуществляется через излучение, термостойкие силиконовые кабели используются в качестве основных выводов. Это обеспечивает надежное функционирование системы при высоких температурах, одновременно защищая их от внешнего воздействия.

Влияние материалов и конструкции на эффективность работы

Выбор материалов и конструкций термостойких проводов напрямую сказывается на их рабочих характеристиках. Например, медные проводники с никелевым покрытием обладают высокой проводимостью и устойчивостью к коррозии, что увеличивает срок службы и надежность системы. В то время как стекловолоконная изоляция, пропитанная силиконом, придает проводам термостойкость и устойчивость к механическим повреждениям.

Спецификации и стандарты для термостойких проводов

Кроме практических применений, соблюдение им актуальных спецификаций и стандартов, таких как IEC, становится важной частью работы с термостойкими проводами. Классификация по гибкости, устойчивость к высоким температурным колебаниям и требования к сопротивлению изоляции — все эти аспекты определяют не только надежность проводов, но и их безопасность. Это особенно актуально для критически важных установок, использующих патронные нагреватели в своей работе.

С соблюдением всех стандартов, термостойкие провода обеспечивают надежную и бесперебойную работу всех систем, в которых они используются, тем самым способствуя повышению общей степени безопасности и эффективности.

Ближайшие изменения и инновации в области термостойких проводов

С учетом современных тенденций в технологическом прогрессе, ожидается развитие термостойких проводов с улучшенными характеристиками. Например, новые виды изоляционных материалов могут позволить расширить температурные диапазоны работы до -60/+600°C. Эти инновации открывают новые возможности в таких сферах, как IoT-устройства и автоматизация, что, в свою очередь, потребует еще более надежных и гибких решений для подключения патронных нагревателей.

Экономия энергии и устойчивое развитие становятся приоритетными направлениями для большинства производителей, что также повлияет на выбор материалов и технологий при разработке новых проводов. Внедрение экологически чистых, безопасных и высокоэффективных решений станет основой для создания более надежных систем в будущем.
