«Термостат KSD-301-130: Как выбрать и использовать для надежной работы оборудования»

1. Конструкция и принцип работы термостата KSD-301-130

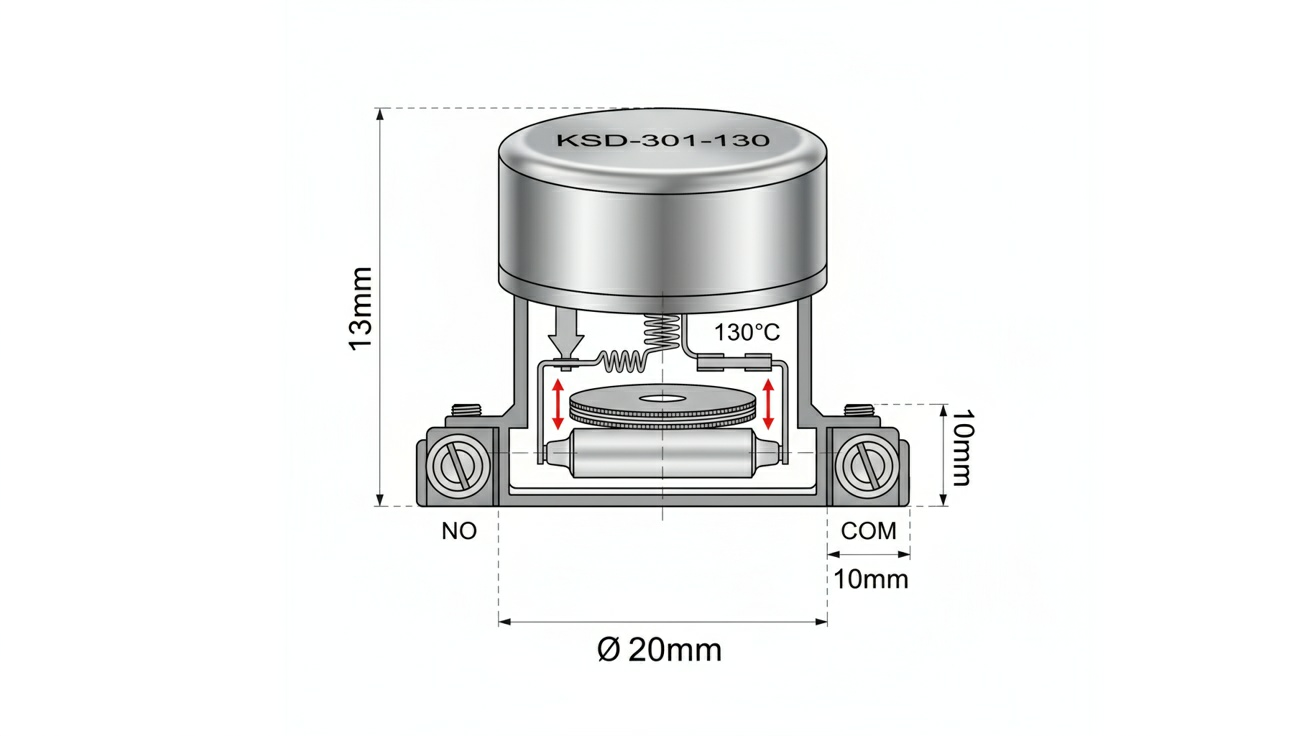

Термостат KSD-301-130 представляет собой биметаллический переключающий элемент, основанный на изгибе двухслойной биметаллической пластины (из латуни и стали) при нагревании. Различие в коэффициентах теплового расширения этих материалов приводит к механическому движению пластины, что, в свою очередь, вызывает замыкание или размыкание электрических контактов.

• При достижении температурного порога около 130°C контакты меняют своё состояние: замыкаются или размыкаются в зависимости от конфигурации — NC (нормально закрытый) или NO (нормально открытый).
• После снижения температуры, биметаллическая пластина возвращается в исходное состояние, а контакты – в прежнее положение, что обеспечивает автоматический самовозврат (при отсутствии ручного сброса).

Часто термостаты KSD-301 называют термоконтактами, термореле, термовыключателями, термопредохранителями, что подчеркивает их широкую функциональность в системах защиты от перегрева.

2. Технические характеристики KSD-301-130

Существует также модификация с ручным сбросом (обозначается суффиксом «M»), для которой требуется нажатие кнопки для возврата контактов в исходное состояние.

3. Как выбрать термостат KSD-301-130?

При выборе термостата KSD-301-130 необходимо учитывать следующие критерии:

• Температура срабатывания: Должна соответствовать максимально допустимой температуре оборудования. Предпочтительно минимальное отклонение (±5%).
• Номинальный ток и напряжение: Устройство должно соответствовать параметрам электрической цепи. Например, 10 А при 250 В — это стандарт для бытового оборудования.
• Тип контактов: По типу подключения зависит выбор NC или NO. Это важно для схемы работы устройства.
• Конструкция корпуса и способ монтажа: Удобные крепления и выводы способствуют простой установке и надежной фиксации.
• Наличие ручного сброса: Выбор между автоматическим восстановлением или наличием кнопки для ручного сброса зависит от характера использования, где безопасность играет важную роль.

4. Основные сферы применения термостата KSD-301-130

KSD-301-130 используется в различных областях для контроля и защиты оборудования от перегрева и обеспечения безопасности:

• Бойлеры и водонагреватели: Контроль температуры нагрева воды.
• Электроплиты и духовки: Обеспечение температурных ограничений.
• Обогреватели и теплые полы: Контроль максимальной температуры в системе.
• Кухонные приборы (чайники, термопоты): Отключение при достижении заданной температуры.
• Промышленные нагревательные установки: Защита от аварийных температур.

5. Рекомендации по правильному использованию и монтажу

Для обеспечения надежной работы термостата рекомендуется следующее:

• Использование теплопроводной пасты: Это улучшит тепловой контакт термостата с защитным элементом и уменьшит тепловое сопротивление.
• Правильное крепление: Термостат должен быть надежно зафиксирован, чтобы исключить вибрации и случайные смещения.
• Электрическое подключение: Убедитесь в правильной полярности и типе подключения, чтобы избежать перегрузок.
• Проверка работоспособности: Перед установкой проведите тестирование термостата на стенде.
• Лимиты по нагрузке: Не превышайте допустимые параметры, чтобы избежать выхода из строя.
• Обеспечить доступ для обслуживания: Убедитесь, что кнопка сброса легкодоступна в устройствах с ручным сбросом.

6. Возможные проблемы и способы их избежать

Существуют распространенные проблемы, с которыми можно столкнуться при использовании термостата KSD-301-130:

• Неправильный температурный режим: Использование термостата с неподходящей температурой может привести к ложным срабатываниям.
• Плохой тепловой контакт: Отсутствие теплопроводной пасты или ненадежное крепление ухудшают реакцию устройства.
• Перегрузка по току: Работа с током выше номинального приводит к отказу контактов.
• Отсутствие контроля после срабатывания: В случае с ручным сбросом забытый нажать на кнопку может остановить оборудование.

Эти рекомендации и проблемы, которые могут возникнуть, помогут вам правильно подобрать и использовать термостат KSD-301-130, обеспечивая надежное функционирование вашего оборудования. Далее мы рассмотрим конкретные аспекты, касающиеся монтажа и эксплуатации термостата KSD-301-130, а также дадим практические советы для увеличения его сроков службы.

7. Способы оптимизации работы термостата KSD-301-130

Для того чтобы обеспечить максимально эффективное функционирование термостата KSD-301-130, стоит рассмотреть несколько способов оптимизации его работы. Эти подходы помогут избежать сбоев в работе оборудования и продлить срок службы устройства.

• Регулярная проверка состояния: Периодически проводите визуальный осмотр термостата на наличие механических повреждений, коррозии или загрязнений. Чистота и целостность устройства — залог его долгосрочной работы.
• Тестирование в реальных условиях: Проводите тестирование термостата при различных температурах, что позволит удостовериться в его корректной работе в условиях эксплуатации. Это поможет выявить потенциальные проблемы до возникновения неисправностей.
• Анализ нагрузки: Следите за нагрузкой, которую термостат подключен к электрической цепи. Убедитесь, что она не превышает заявленные параметры устройства, чтобы избежать перегрева и поломки.
• Использование защитных устройств: Рассмотрите возможность использования дополнительной защиты, например, предохранителей или автоматов, которые могут помочь в случае перегрузки. Это позволит снизить риск повреждения термостата и защищаемого оборудования.

8. Монтаж термостата KSD-301-130: Подробное руководство

Правильный монтаж термостата KSD-301-130 — это ключевой этап, от которого зависит его эффективная работа. Следуйте приведенным ниже рекомендациям:

Этап 1: Подготовка к установке

• Изучите документацию на оборудование, чтобы понять, где именно должен устанавливаться термостат и какие материалы для монтажа потребуются.
• Подготовьте инструменты: отвертки, плоскогубцы, резак кабеля и другие необходимые инструменты для установки.

Этап 2: Установка термостата

• Закрепите термостат в соответствии с инструкциями производителя. Обеспечьте надежное крепление с помощью предусмотренной скобы.
• При необходимости используйте крепежные элементы, чтобы зафиксировать термостат безопасно и эффективно.

Этап 3: Подключение к электрической цепи

• Присоедините клеммы к соответствующим проводам, следя за правильной полярностью. Используйте теплопроводящие пасты для обеспечения надлежащего теплового контакта.
• Проверьте прочность соединений и отсутствие лишних контактных мест, чтобы избежать короткого замыкания.

Этап 4: Тестирование после установки

• После завершения монтажа протестируйте термостат на тестовом стенде или непосредственно в рабочем оборудовании, чтобы удостовериться, что он правильно сработает при заданной температуре.
• Мониторьте его работу в первые дни после установки, чтобы убедиться в отсутствии сбоев.

9. Заключение

Термостат KSD-301-130 является неотъемлемой частью системы управления температурой в различных электроустройствах. Освоение принципов его работы, правильный выбор и установка помогут обеспечить надежную защиту от перегрева, повысить срок службы оборудования и создать безопасные условия работы. Используйте предложенные рекомендации и методы оптимизации, чтобы гарантировать максимальную эффективность термостата KSD-301-130 в ваших системах.
