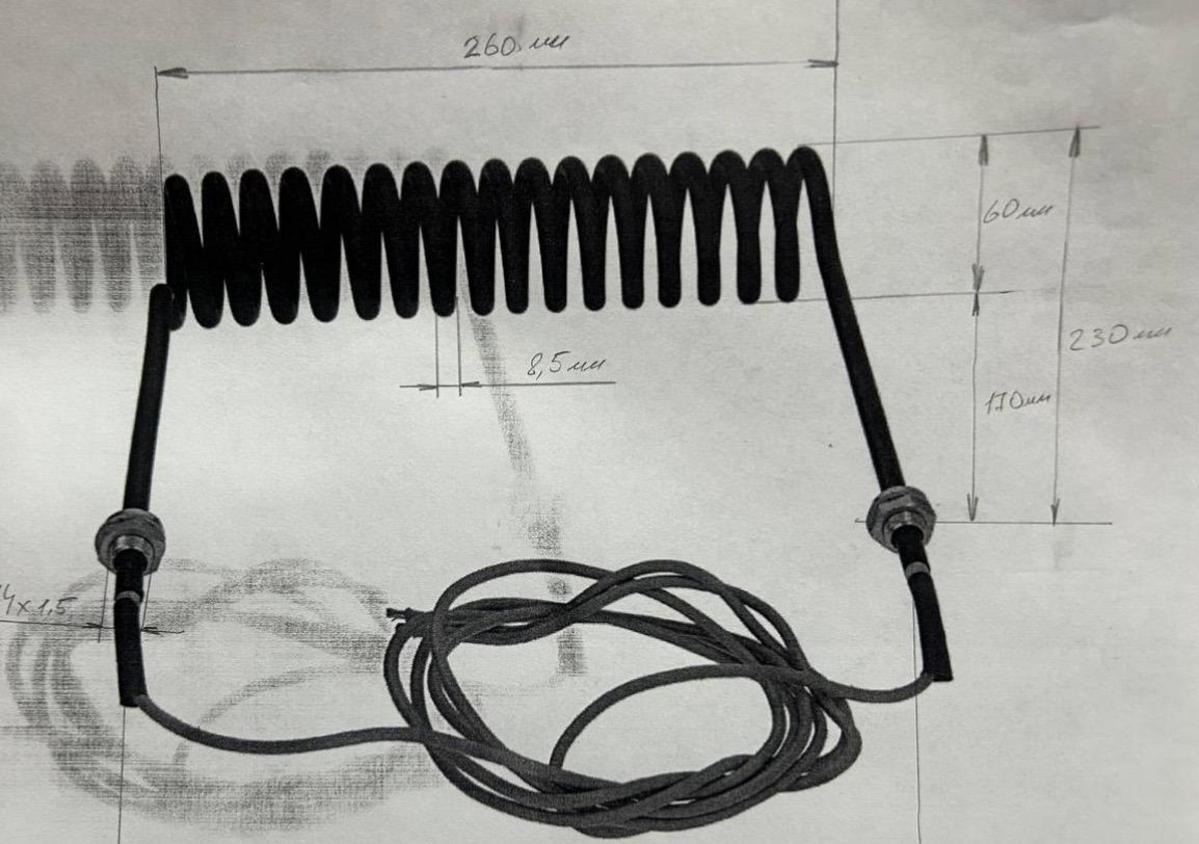

Сухой нагревательный элемент. Длина 1: 170 мм Размер резьбы: M14x1,5 Шаг крепления: 252 мм Длина провода: 1140 мм Диаметр трубы: 8,5 мм
Сухой нагревательный элемент. Длина 1: 170 мм
Размер резьбы: M14x1,5
Шаг крепления: 252 мм
Длина провода: 1140 мм
Диаметр трубы: 8,5 мм
Устройство и принцип работы сухого ТЭНА
Сухой ТЭН состоит из нескольких ключевых компонентов, обеспечивающих его высокую эффективность и долговечность. Основной элемент — это нагревательная спираль, выполненная из нихромовой проволоки, которая находится внутри герметичной трубки. Базовой частью конструкции является защитная колба, изолирующая спираль от нагреваемой среды, что предотвращает прямой контакт с жидкостью или воздухом.
| Компонент | Описание | Материалы |
|---|---|---|
| Нагревательная спираль | Резистивная проволока высокого сопротивления | Нихром «Rescal» |
| Изолятор | Обеспечивает изоляцию и теплоотвод | Оксид магния (MgO) или стеатитовая керамика |
| Оболочка | Трубка диаметром 8–18 мм | Нержавеющая сталь, медь, титан |
| Защитная колба | Герметичная емкость для изоляции от среды | Керамика, стекло или усиленный металл |
| Крепление | Резьба (M14x1,5) или фланец | Сталь |
Принцип действия сухого нагревательного элемента заключается в том, что электрический ток нагревает спираль до температуры 800°C. Тепло передается через изолятор к защитной колбе, а затем — к воздух или жидкость. Благодаря отсутствию накипи, эффективный коэффициент полезного действия (КПД) увеличивается, достигая 95% и более.
Виды сухих нагревательных элементов
Сухие ТЭНы классифицируются по конструкции и типу изолятора. Все модели имеют прямую форму и не имеют изгибов. Основные типы:
- Трубчатые сухие ТЭНы: имеют металлическую трубку с MgO-изолятором и спиралью внутри. Они идеально подходят для нагрева воды и могут иметь мощность до 1,2 кВт.
- Керамические (стеатитовые) секционные ТЭНы: состоят из стеатитового стержня с пазами для нихромовой проволоки. Эти элементы могут достигать длины 3000 мм и максимальной мощности 1,3 кВт на 10 см.
- Гибкие сухие нагреватели: могут быть формируемы без использования инструментов и идеально подходят для пресс-форм.
- Нагреватели с открытой спиралью: предназначены для нагрева воздуха или масла, имеют диаметр 35 мм и длину от 60 до 1000 мм.
| Тип | Диаметр (мм) | Длина (мм) | Мощность (кВт) | Макс. T (°C) | Применение | Срок службы (часы) |
|---|---|---|---|---|---|---|
| Трубчатый (8,5 мм) | 8,5 | 170–350 | 0,7–1,2 | 600–800 | Вода, бойлеры | 5000–10000 |
| Керамический стеатитовый | 36–46 | 160–3000 | 0,4–1,3/10 см | 800 | Вода, масло, воздух | 10000+ |
| Секционный | 30–57 | 60–1000 | До 1,3/10 см | 800 | Промышленность | 8000–12000 |
| Гибкий | Варьируется | Любая | До 2 | 700 | Пресс-формы | 7000 |
Преимущества и недостатки
Среди очевидных преимуществ сухих ТЭНов можно выделить:
- Долговечность: отсутствует коррозия и накипь, срок службы может достигать до 10 лет в быту.
- Эффективность: вводя два ТЭНа в бак, можно увеличить скорость нагрева на 30%.
- Компактность: длина от 170 мм позволяет устанавливать 2–3 ТЭНа в одном баке.
- Универсальность: сухие ТЭНы подходят для жесткой воды, масла и воздуха.
- Легкость замены: резьба M14x1,5 делает замену возможной без слива воды.
Тем не менее, существуют и недостатки:
- Мощность сухих ТЭНов ниже, чем у мокрых ТЭНов (максимум 1,2 кВт).
- Цена может быть на 20–50% выше из-за более сложной конструкции с колбой.
- Требуется точное крепление с шагом 252 мм.
Применение в быту и промышленности
Сухие ТЭНы применяются как в быту, так и в промышленности. В бытовом сегменте их можно найти в водонагревателях, таких как модели от Electrolux и Thermex, где используются элементы мощностью от 0,7 до 1,2 кВт для баков объемом 5–100 л.
В промышленности их используют для нагрева масел, возгонки воздуха, а также в пресс-формах. Керамические нагреватели могут выдерживать температуры до 800°C и достигать мощностей до 100 кВт.
Рекомендации по выбору для указанных параметров:
- Для бойлера объемом 10–30 л рекомендуется мощность 0,8–1 кВт при напряжении 220 В.
- Обязательно проверьте соответствие резьбе M14x1,5 и шагу 252 мм, а также длину провода 1140 мм.
Технические характеристики и спецификации
Общие диапазоны для сухих ТЭНов:
| Параметр | Диапазон | Типично для 170 мм |
|---|---|---|
| Мощность | 0,1–10 кВт | 0,7–1,0 кВт |
| Напряжение | 12–600 В | 220–230 В |
| Диаметр трубы | 8–18 мм | 8,5 мм |
| Длина | 40–6000 мм | 170 мм (грей. часть) |
| Макс. T | 600–800°C | 800°C |
| Крепление | Резьба M14x1,5, фланец | Шаг 252 мм |
| Провод | 500–1500 мм | 1140 мм |
| Материалы | Нерж. сталь, керамика | AISI 304 + стеатит |
Монтаж и подключение:
- Отключите питание и слейте воду из бака.
- Выкрутите старый ТЭН с помощью ключа на 17–19 мм.
- Установите новый ТЭН с уплотнителем и затяните моментом 20–30 Нм.
- Подключите провода с сечением 1,5 мм².
- Заполните бак и проверьте герметичность.
Сравнение с мокрыми ТЭНами:
| Характеристика | Сухой ТЭН (Ø8,5 мм, 170 мм) | Мокрый ТЭН |
|---|---|---|
| Контакт с водой | Нет (колба) | Да |
| Срок службы | 5000–10000 ч | 2000–5000 ч |
| Мощность | 0,7–1,2 кВт | 1,5–3 кВт |
| Цена | На 30–50% выше | Базовая |
| Нагрев скорости | Выше (2 шт.) | Стандарт |
Перспективы и инновации
В последние годы сухие ТЭНы стали популярными благодаря современным материалам, таким как премиум-керамика и проволока Rescal, что увеличивает срок службы на 20%. Тренды включают разработку саморегулирующихся моделей с термостатами для IoT-бойлеров, что делает их особенно привлекательными для технически продвинутых пользователей. В производственной сфере спрос на кастомизированные решения по длине и характеристикам также растет.
Эта информация поможет более глубоко понять особенности сухих нагревательных элементов и их применение в различных областях.
Типичные проблемы и их решение
Установка и эксплуатация сухих ТЭНов может сопровождаться рядом проблем, типичных для таких устройств. Важно понимать их причины и способы устранения для бесперебойной работы системы нагрева. Основные проблемы и их решения описаны ниже:
| Проблема | Причины | Решение |
|---|---|---|
| Не нагревает | Сбой в работе спирали или подключении | Проверить целостность спирали (омметр >20 Ом), убедиться в корректности подключения проводки. |
| Протечка | Повреждение колбы или некачественное крепление | При необходимости заменить колбу и проверить уплотнители. |
| Перегрев | Накопление накипи на колбе или перегрузка устройства | Очистка уксусом или заменами ТЭНа. |
| Шумы при работе | Воздух в системе или возрастные изменения деталей | Устранение воздуха из системы и проверка креплений. |
Советы по уходу и обслуживанию
Чтобы обеспечить максимальную долговечность и эффективность работы сухого ТЭНа, необходимо регулярно проводить его техническое обслуживание. Вот несколько рекомендаций:
- Регулярная проверка: Следите за состоянием электрических соединений и целостностью колбы на предмет коррозии или повреждений.
- Очистка от накипи: При использовании в жесткой воде рекомендуется периодически очищать колбу от накипи, используя специальные средства или уксус.
- Контроль температуры: Установите термометры для мониторинга температуры, чтобы избежать перегрева и выхода устройства из строя.
- Проверка герметичности: Регулярно проверяйте все соединения на предмет протечек и герметичности, особенно в местах крепления.
Инновации и будущее сухих нагревательных элементов
С развитием технологий, сухие ТЭНы становятся более эффективными и функциональными. На данный момент наблюдаются значительные тренды в этой области:
- Автоматизация: Внедрение системы IoT и саморегулирующихся моделей с интеллектуальными термостатами для повышения комфорта.
- Премиум-материалы: Использование современных высокотехнологичных керамик и сплавов, улучшающих срок службы и устойчивость к коррозии.
- Разработка гибридных решений: Смешение технологий сухих и мокрых ТЭНов для повышения эффективности нагрева.
- Устойчивость к агрессивным средам: Очевидная тенденция к созданию нагревательных элементов, способных работать в более трудных условиях, таких как высокая температура и агрессивные химические среды.
Потребности разных отраслей
Разнообразие применения сухих ТЭНов также растет. Они находят своё место в различных отраслях:
- Пищевая промышленность: Нагрев масла или сахара, где важно избежать загрязнений.
- Медицинские технологии: Используются в стерилизаторах и нагревательных системах для медицинского оборудования.
- Косметика и фармацевтика: Для нагрева масел и других веществ в косметических процедурах.
- Промышленное отопление: В системах отопления для быстрого и эффективного нагрева воздуха или жидкостей.
Заключение
Сухие нагревательные элементы представляют собой передовое решение для различных нужд нагрева, обеспечивающее высокую эффективность и долговечность. Правильный выбор, установка и регулярное обслуживание позволят достичь наилучших результатов в работе с этими устройствами. С учетом постоянно развивающихся технологий и инноваций, их роль в промышленности и быту будет только увеличиваться.
