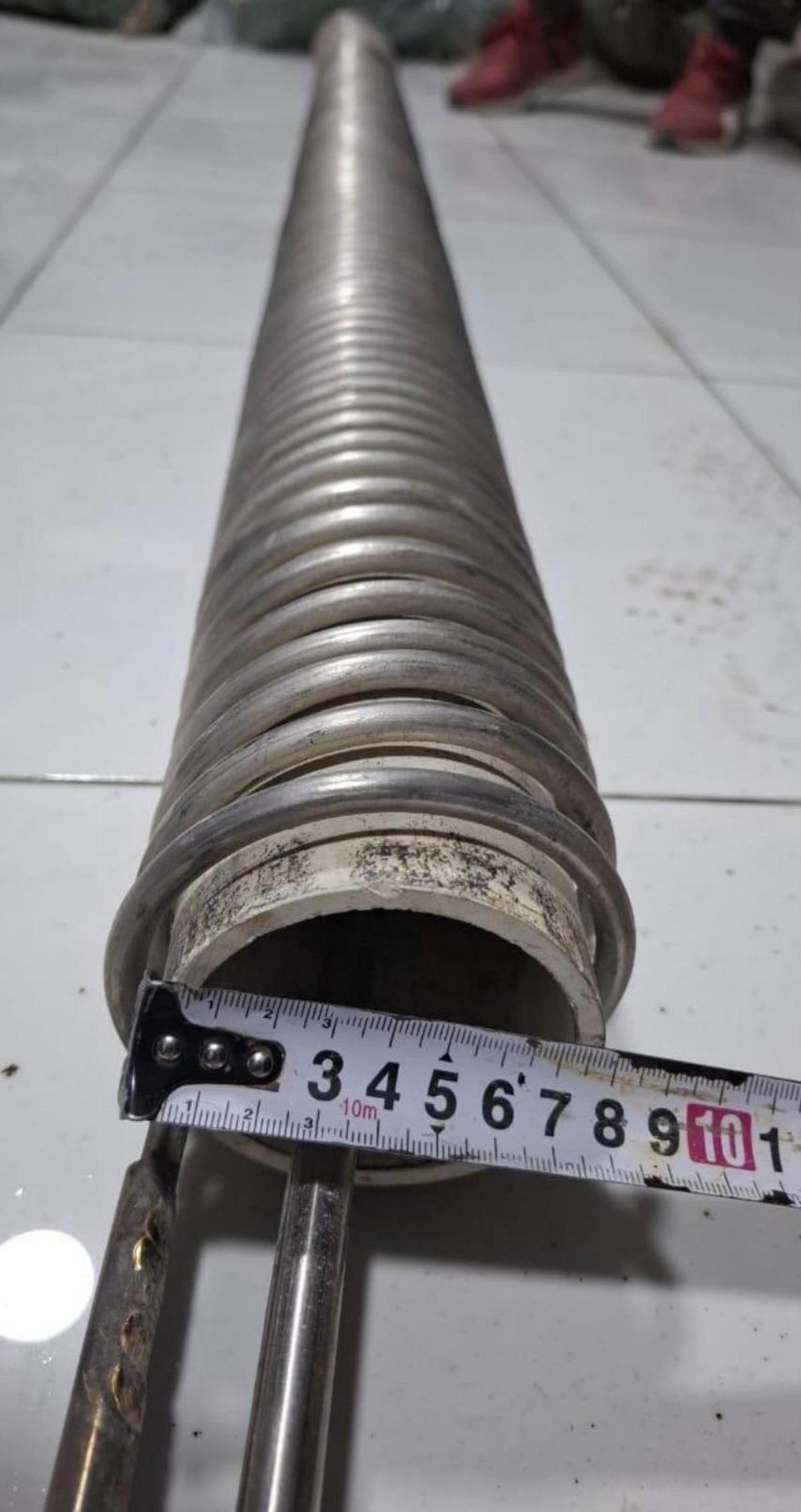

Спиральный нагреватель. мощность ~11,3 кВт, длина 1600 мм
Спиральный нагреватель. мощность ~11,3 кВт, длина 1600 мм
Принцип работы спирального нагревателя
Электрический ток, проходя через материал с высоким сопротивлением (резистивную проволоку или ленту), встречает препятствие потоку электронов, что приводит к выделению тепла пропорционально сопротивлению: чем выше сопротивление, тем больше тепла. Тепло передается через изоляцию (часто оксид магния) на внешнюю оболочку из нержавеющей стали, обеспечивая КПД почти 100% — практически вся электрическая энергия становится теплом с минимальными потерями.
Ключевые факторы влияния на нагрев
- Калибр проволоки: Толстые провода снижают сопротивление, увеличивая ток и тепло; тонкие — повышают сопротивление для меньшей мощности.
- Расположение спирали: Определяется требованиями к температуре, геометрией объекта и теплоизоляцией для равномерного распределения.
- Теплоизоляция: Защитная оболочка минимизирует потери, направляя тепло на цель.
Для мощности ~11,3 кВт при длине 1600 мм требуется высокая плотность мощности (до 7,5 Вт/см²), что достигается компактной спиралью с большой рабочей поверхностью.
Конструктивные особенности и спецификации
Спиральные нагреватели гибки в форме: прямые, изогнутые или нестандартные, с минимальным радиусом изгиба 3–6 мм. Они монтируются в канавки, обеспечивая плотный контакт с нагреваемой поверхностью, и могут оснащаться термопарой (типа J или K) для точного контроля.
Типичные параметры для спиральных нагревателей
| Характеристика | Значение для стандартных моделей | Адаптация к 11,3 кВт / 1600 мм |
|---|---|---|
| Сечение | Прямоугольное 2,2×4,2 мм; 4,2×2,2 мм; круглое 3,8 мм | Увеличенное для высокой мощности (до 4×6 мм) |
| Длина развертки | Мин. 200–250 мм; макс. 1600–4000 мм | Полная 1600 мм (холодная зона ~65 мм + греющая ~1535 мм) |
| Мощность | 1400–3500 Вт (стандарт); до 25 кВт в гальванике | ~11,3 кВт при 230–400 В, высокая плотность |
| Напряжение | 230 В (стандарт) | 230–600 В для промышленных |
| Холодная зона | 65 мм; соединительная 25–30 мм | 65–475 мм для защиты выводов |
| Выводы | 1000 мм, осевой/радиальный/тангенциальный | С защитой кабеля, опция MultiPower |
| Температура | До 750–800°C | С термопарой J/K для PID-контроля ±1°C |
Таблица мощности по длине
| Греющая часть (мм) | Полная длина (мм) | Мощность (Вт) | С термопарой |
|---|---|---|---|
| 200 | 250 | 175 | RH 42175 T |
| 1400 | 1550 | ~1000–1400 | RH 42xxx T |
| 1535 | ~1600 | ~11 300 (пром. экстраполяция) | Опция |
Варианты навивки: равномерная плотная, с шагом до 50 мм или зональная для распределения мощности (например, две зоны). Корпус — нержавеющая сталь, устойчивая к ржавчине; обжимка позволяет кратковременно выдерживать перегрузки.
Для 11,3 кВт / 1600 мм характерны прямоугольные сечения (2,2×4,2 мм или крупнее), как в Hotcoil или hotspring®, с встроенной термопарой и влагозащитой IP65.
Преимущества спиральных нагревателей
- Высокая эффективность и скорость нагрева: Прямое преобразование энергии, быстрое время отклика.
- Гибкость формы: Любая геометрия для ограниченного пространства (сопла, пресс-формы, литники).
- Компактность и мощность: Идеальны для высоких температур (750–800°C) в малых объемах.
- Точный контроль: С термопарой и PID — точность ±1°C.
- Долговечность: Устойчивость к ржавчине, годы службы при правильной эксплуатации; простая установка в канавку.
- Экономичность: Низкая цена, равномерный нагрев, минимальные потери.
Интересный факт: В литье пластмасс спиральные ТЭНы hotspring® революционизировали нагрев сопел, обеспечивая равномерность без «горячих точек».
Применения, включая высокомощные модели
Спиральные нагреватели универсальны:
- Промышленность: Горячеканальные системы, пресс-формы для резины/пластмасс, литье под давлением (сопла hotcast®, litniki).
- Гальваника: ТЭНы 25 кВт / 1600 мм для электрохимических ванн (рабочая длина 1125 мм).
- Бытовое/промышленное: Нагрев жидкостей, поверхностей с вырезами.
- Специальные: Две зоны нагрева (MultiPower) для аварийного режима.
Для 11,3 кВт / 1600 мм — гальваника, крупные формы или системы с высокой тепловой нагрузкой, где длина позволяет равномерно распределить мощность.
Монтаж, эксплуатация и меры безопасности
Пошаговый монтаж:
- Подготовьте канавку: глубина = диаметр спирали + 0,1 мм для плотного контакта.
- Разогните спираль (до нагрева форма изменяема), уложите равномерно.
- Подключите выводы (1000 мм): осевой/радиальный, с защитой.
- Установите термопару, подключите к PID-контроллеру.
- Проверьте изоляцию, запустите на низкой мощности.
Эксплуатация:
- Поверхностная нагрузка ≤7,5 Вт/см² для 750°C.
- Избегайте перегрева: мониторинг термопарой.
- Форма изменяется до нагрева; после — фиксирована.
- Безопасность: Влагозащита IP65, вентиляция, защита от касания; отключение при аварии.
Типичные ошибки: Недостаточный контакт (неровный нагрев), перегрузка без охлаждения, игнор холодной зоны.
Сравнение с другими нагревателями
| Параметр | Спиральный | Трубчатый ТЭН | Патронный |
|---|---|---|---|
| Мощность/длина | Высокая (11,3 кВт/1600 мм) | Средняя | Низкая |
| Температура | 800°C | 600°C | 700°C |
| Форма | Любая | Прямая | Цилиндр |
| Пространство | Малое | Среднее | Большое |
| Контроль | ±1°C с TP | Средний | Хороший |
Спиральные превосходят в компактности и мощности для форм.
Перспективы и инновации
Современные модели (Hotcoil, hotspring®) включают зональное регулирование, влагозащиту и формы по заказу (hotslot® для равномерности). В 1980-х спиральные ТЭНы hotspring® изменили литье пластмасс; сегодня — MultiPower для независимых зон. Для 11,3 кВт / 1600 мм возможны кастомные версии с титановым покрытием для агрессивных сред или увеличенной длиной до 6000 мм.
Эта конфигурация идеальна для энергосберегающих систем, где высокая мощность сочетается с точностью, снижая энергозатраты на 20–30% за счет КПД ~100%.
Производители (HEATLE, Hotset) предлагают расчет под заказ, обеспечивая долговечность 5–10 лет.
Эффективные технологии управления спиральными нагревателями
Современные системы нагрева требуют высокую степень контроля, особенно в промышленных приложениях. Использование спиральных нагревателей с мощностью ~11,3 кВт и длиной 1600 мм открывает возможности для интеграции передовых технологий управления и мониторинга. Эта интеграция способствует повышению эффективности и надежности работы систем.
Автоматизация и системы контроля
Система PID-контроля (пропорционально-интегрально-дифференциальный) позволяет поддерживать стабильную температуру с точностью до ±1°C, что критично для многих производственных процессов. Термоэлектрические пары, установленные в нагревателях, предоставляют актуальную информацию о температурных показателях, позволяя системе автоматически регулировать подачу мощности, избегая перегрева или недогрева.
Интеллектуальные системы мониторинга
Интеграция IoT (Интернет вещей) в управление спиральными нагревателями позволяет предприятиям мониторить параметры в реальном времени. Это включает в себя удаленное отслеживание состояния нагревателя, анализ данных о температуре и производительности, а также возможность своевременного реагирования на потенциальные неисправности или отклонения в работе системы.
Энергосбережение и устойчивое развитие
Спиральные нагреватели с высокой эффективностью теплопередачи снижают потребление энергии и, следовательно, эксплуатационные расходы. За счет почти 100% КПД и управления нагревом со стороны интеллектуальных систем предприятия могут сократить свои энергозатраты на 20–30%, что становится важным аспектом устойчивого развития и снижения углеродного следа.
Практические аспекты применения спиральных нагревателей
Следует обратить внимание на разнообразие направлений, где спиральные нагреватели находят свое применение. Например, в горячеканальных системах нагрев играют ключевую роль в поддержании необходимых температур для плавления и формования полимеров. Поскольку спиральные нагреватели могут эффективно размещаться в ограниченных пространствах, они идеально подходят для малогабаритной аппаратуры.
В области гальваники оборудование требует точного контроля температуры для обеспечения качества конечных изделий. Способность нагревателей поддерживать высокие температуры в сочетании с устойчивостью к коррозии делает их незаменимыми в таких приложениях.
Подбор и кастомизация
Производители предлагают возможность кастомизации спиральных нагревателей в зависимости от специфических требований заказчика. Это включает в себя адаптацию размеров, мощностей, типов сечений, а также выбор материалов с учетом агрессивных производственных условий. Например, для работы в химически активной среде может быть использовано титановое покрытие, что значительно продлевает срок службы нагревателей.
Монтажная спецификация и обслуживание
При установке спиральных нагревателей важно учитывать подготовку канавки, в которую они будут монтироваться. Глубина канавки должна соответствовать требуемым стандартам для обеспечения оптимального теплового контакта. Установка термопар для мониторинга температуры должна производиться с соблюдением всех норм для достижения максимальной эффективности нагрева.
Регулярное техническое обслуживание и проверка системы также критичны для предотвращения возможных сбоев. Обеспечение надежности работы нагревателя достигается не только за счет контроля температуры, но и путем отслеживания состояния проводки, изоляции и других ключевых компонентов.
Будущее спиральных нагревателей
С учетом растущих требований к производительности и надежности промышленных процессов, спиральные нагреватели не только сохраняют свою актуальность, но и продолжают развиваться. Новые разработки, включая улучшенные материалы для повышения долговечности и устойчивости к внешним воздействиям, а также интеграция с передовыми системами управления, гарантируют, что эти устройства смогут удовлетворить потребности инновационного производства.
В ближайшие годы можно ожидать появления еще более адаптированных решений для сложных производственных задач, таких как применение в высокотехнологичных процессах или использование в устройствах нового поколения, требующих высокой плотности мощности и точного контроля температуры.
Таким образом, спиральные нагреватели представляют собой не только эффективное, но и интуитивно понятное решение для нужд современных промышленных стандартов, гарантируя долгосрочную производительность и экономическую эффективность. Эта тенденция продолжит развиваться, отвечая на вызовы времени и требования рынка.
