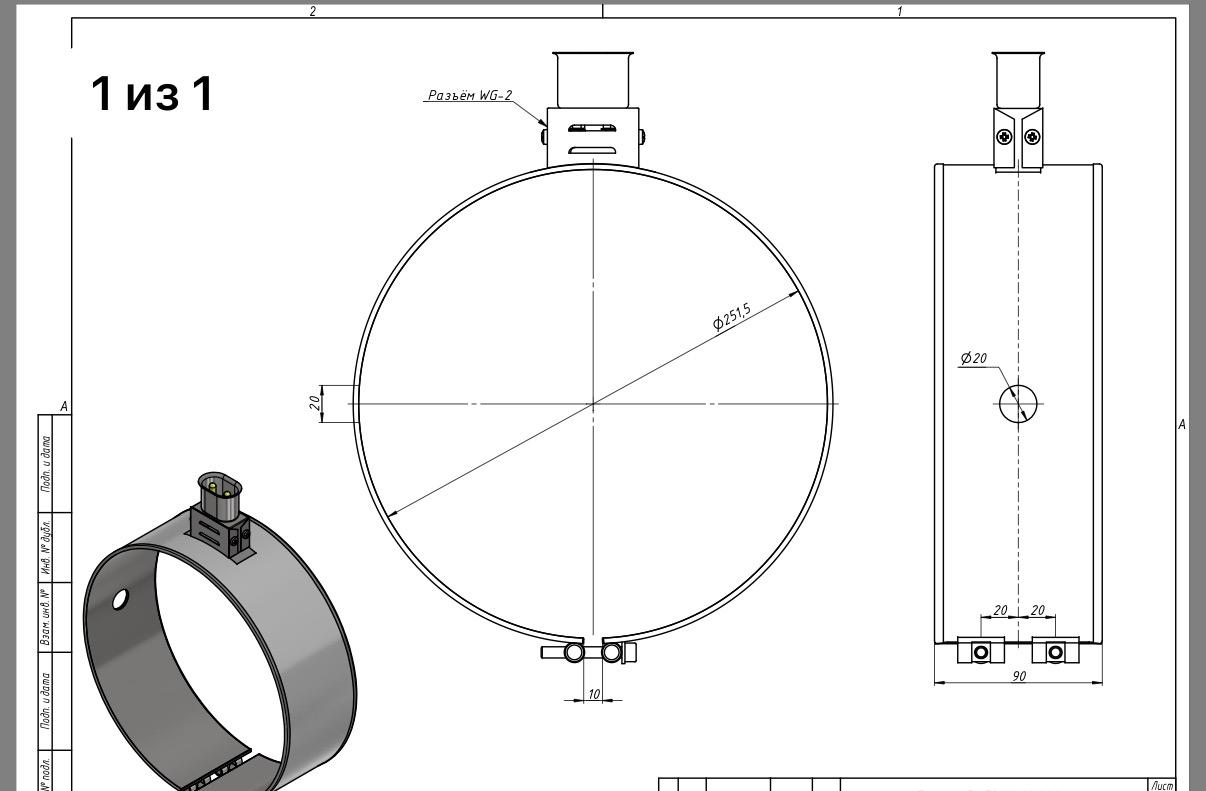

Реверс-инжиниринг нагревателя. Взяли старый импортный , сняли размеры и сделали новый российский аналог . Тэн-миасс
Реверс-инжиниринг нагревателя. Взяли старый импортный , сняли размеры и сделали новый российский аналог . Тэн-миасс
Что такое реверс-инжиниринг в контексте нагревателей и ТЭНов
Реверс-инжиниринг— это метод обратного проектирования, который позволяет создать полную конструкторскую документацию для нового изделия на основе существующего физического образца, в данном случае, старого импортного нагревателя. Процесс начинается с детального разбора устройства, включающего измерение геометрических параметров, анализ материалов и изучение электрических характеристик. Результатом становится создание аналогичного продукта, который может быть выполнен с использованием отечественных материалов и технологий.
Для нагревателей, таких как ТЭН-миасс, это особенно важно в свете необходимости импортозамещения. ТЭНы часто используются в теплообменных устройствах, бойлерах и промышленных нагревателях, и их реверс-инжиниринг позволяет не только обеспечить потребности рынка, но и повысить уровень технологической независимости.
Почему реверс ТЭН-миасс актуален для России
Импортные нагреватели, предоставляемые такими компаниями, как Ariston или другие известные бренды, существуют с высокими стандартами качества и уникальными конструкциями. Например, спиральные nichrome-нагреватели в трубках из меди или нержавеющей стали с магниеооксидной изоляцией часто становятся недоступными для ремонта из-за отсутствия оригинальных деталей. Реверс-инжиниринг предлагает ряд преимуществ, включая:
- Создание российского аналога с использованием доступных для отечественного производства материалов, таких как нержавеющая сталь AISI 304/316, титан ВТ1-0 и углеродистая сталь.
- Снижение затрат на 20–50% благодаря более дешевым комплектующим.
- Ускорение поставок, которое может составлять всего от одного до трех месяцев от анализа до серийного производства.
- Оптимизацию характеристик, например, сокращение времени нагрева на 30% за счет обновленной конструкции рубашки устройства.
Наказуемые статьи, касающиеся напитков, химической и нефтегазовой отраслей, требует надежных и высокопроизводительных ТЭНов. Без возможности реверса для прямого производства аналогов предприятия рискуют столкнуться с простоями.
Пошаговый процесс реверс-инжиниринга ТЭН-нагревателя
Работа по реверс-инжинирингу ТЭНа включает несколько последовательных этапов, каждый из которых важен для достижения точности и надежности конечного продукта. Вот схема процесса:
- Подготовка и разборка образца: Получение старого ТЭНа, разборка и детальное измерение его параметров (длина, диаметр, толщина стенки).
- Обмеры и сканирование: Использование различных инструментов, таких как штангенциркуль, микрометр и 3D-сканеры для создания цифровой модели.
- Анализ материалов и характеристик: Определение химического состава и свойств материалов с использованием спектрометра, что критично для дублирования характеристик.
- Разработка документации и оптимизация: Создание чертежей и 3D-моделей, а также замена импортных компонентов на отечественные.
- Прототипирование и 3D-печать: Изготовление опытного образца и его последующее тестирование.
- Серийное производство и испытания: Запуск массового производства с проведением контролирующих испытаний.
Этапы реверс-инжиниринга и их временные рамки
| Этап | Инструменты/Методы | Время (примерно) | Пример для ТЭН-миасс |
|---|---|---|---|
| Разборка | Штангенциркуль, разборочный станок | 1–2 дня | Измер габаритов трубки 12×300 мм |
| Сканирование | 3D-сканер, томография | 3–5 дней | Облако точек для CAD-модели |
| Анализ материалов | Спектрометр, микроскоп | 1 неделя | Нержавейка AISI 316 → аналог 08Х18Н10 |
| КД и оптимизация | CAD/CAE (SolidWorks) | 2–4 недели | Добавление фланца для монтажа |
| Прототип | 3D-принтер SLM, литье | 1–2 недели | Тест мощности 3 кВт при 220 В |
| Серия | ЧПУ-станки, испытательный стенд | 1–2 месяца | Производство 1000 шт/год |
Реальные примеры реверс-инжиниринга нагревателей и теплообменников в России
Российскія компании сегодня активно внедряют метод реверс-инжиниринга для улучшения своих производств. Примеры успешной реализации включают:
- Stoic LLC: Полная реконструкция документации для копирования импортных ТЭН-систем в теплообменниках.
- Casaro: Импортозамещение лазерной сварки рубашек ТЭН для молочных танков.
- Пермнефтемаш: Реверс реакторов HPHT для нефтехимической отрасли, работающих при высоких температурах.
- RISAL: 3D-сканирование и печать форм при производстве ТЭНов.
Эти примеры подчеркивают важность и актуальность реверс-инжиниринга в российских условиях, особенно в условиях современных экономических реалий.
Преимущества и вызовы российского аналога ТЭН-миасс
Профессионалы отмечают, что реверс-инжиниринг ТЭН-миасс имеет явные преимущества:
- Импортозамещение: Возможность использования местных материалов, что снижает зависимость от иностранных поставок.
- Экономия: Резкое снижение цен на 50% и меньшие сроки поставок.
- Улучшение
- Масштабируемость: Возможность увеличения объемов производства.
Но процесс сопряжен и с определенными вызовами:
- Критическая точность сканирования, так как даже малейшие отклонения могут повлиять на функционал.
- Сложности с заменой сложных материалов, таких как Hastelloy.
- Требования сертификации, которые могут быть строгими для определенных отраслей.
- Вопросы интеллектуальной собственности, которые могут возникнуть при копировании конструкций.
Тем не менее, несмотря на эти сложности, реверс-инжиниринг остается важным инструментом для экономического роста в условиях, когда производственный сектор российской экономики требует обновления и модернизации. Теперь рассмотрим, как реализуются самые передовые разработки и технологии в этом сегменте.
Технологии и оборудование для реверса ТЭНов
Важным элементом успешного реверс-инжиниринга ТЭНов является использование современного оборудования и технологий, которые обеспечивают точность и эффективность на всех этапах разработки. В этом разделе мы рассмотрим ключевые инструменты и программное обеспечение, необходимые для реализации процесса реверс-инжиниринга.
Современные инструменты для реверс-инжиниринга
- 3D-сканеры: Эти устройства позволяют создавать точные цифровые модели объектов, получая облака точек, которые затем используются для построения CAD-моделей. Например, современные лазерные 3D-сканеры обеспечивают точность сканирования до 0,01 мм, что критически важно для высоких температурных и давлений систем.
<li><strong>Компьютерная томография (КТ)</strong>: Использование КТ позволяет получить информацию о внутренней структуре компонентов, что особенно полезно для анализа характеристик изоляции, расположения нагревательных элементов и других критически важных частей ТЭНа.</li>
<li><strong>Программное обеспечение для моделирования</strong>: Программные пакеты, такие как Geomagic, PolyWorks и ANSYS, позволяют обрабатывать полученные данные, проводить анализ износостойкости, расчеты теплопередачи и создавать полные модели для последующего производства. Использование этих инструментов значительно ускоряет этап документации и оптимизации.</li>
Производственное оборудование
Для производства реверсированных ТЭНов используются различные типы оборудования:
- ЧПУ-станки: Эти автоматизированные машины необходимы для высокой точности обработки деталей, что обеспечивает качество и индивидуализацию компонентов для различных эксплуатационных условий.
<li><strong>3D-принтеры</strong>: Технологии аддитивного производства позволяют создавать прототипы ТЭНов, что сокращает время на тестирование и валидацию новых дизайнов.</li>
<li><strong>Станки для пайки и литья</strong>: Важны для окончательной сборки и обеспечения надежности соединений между нагревательными элементами и трубками.</li>
Перспективы развития реверс-инжиниринга ТЭНов в России
С увеличением спроса на качественные и надежные ТЭНы в России она сталкивается с необходимостью наращивания технологических мощностей. Перспективы развития реверс-инжиниринга заключаются в следующих направлениях:
- Инновационные материалы: Разработка новых сплавов и покрытий, которые смогут заменить высокозатратные импортные компоненты, открывает новые горизонты для повышения эффективности и долговечности ТЭНов.
<li><strong>Развитие аддитивных технологий</strong>: 3D-печать в производстве деталей ТЭНов может значительно сократить время на разработку новых моделей, а также улучшить их свойства за счет возможности создавать сложные геометрические формы.</li>
<li><strong>Интеграция с цифровыми решениями</strong>: Использование технологий IoT для мониторинга состояния ТЭНов в реальном времени, что позволяет лучше прогнозировать срок службы и проводить профилактическое обслуживание.</li>
Успешные примеры компании и кейсов
Российские компании, такие как Casaro и Pernneftemash, представляют яркие примеры инновационного подхода к реверс-инжинирингу. Их успехи демонстрируют, как реверс-инжиниринг может сократить время и затраты на производство, при этом повышая качество и надежность продукции. Эти компании активно используют разработки в области 3D-печати и современных материалов, что позволяет им открыть новые ниши на рынке.
На что обратить внимание при запуске проектов?
При планировании проектов по реверс-инжинирингу ТЭНов необходимо учитывать:
- Тщательный выбор поставщиков и материалов— важный аспект, от которого зависит качество конечного продукта.
- Инвестиции в современные технологии и оборудование— могут потребовать значительных затрат, однако принесут преимущества в сроках и качестве.
- Обучение персонала— для успешного внедрения новых технологий и обеспечения высокого уровня квалификации сотрудников, работающих с новыми инструментами и программами.
С учетом всех этих аспектов, российская индустрия продолжает развиваться, создавая качественные аналоги импортных ТЭНов. Это не только помогает восстановить технологическое производство, но и способствует устойчивому развитию экономики в условиях глобальных изменений.
Теперь обратим внимание на вызовы, с которыми сталкиваются компании в процессе реверс-инжиниринга ТЭНов, и какие стратегии они применяют для их преодоления.
