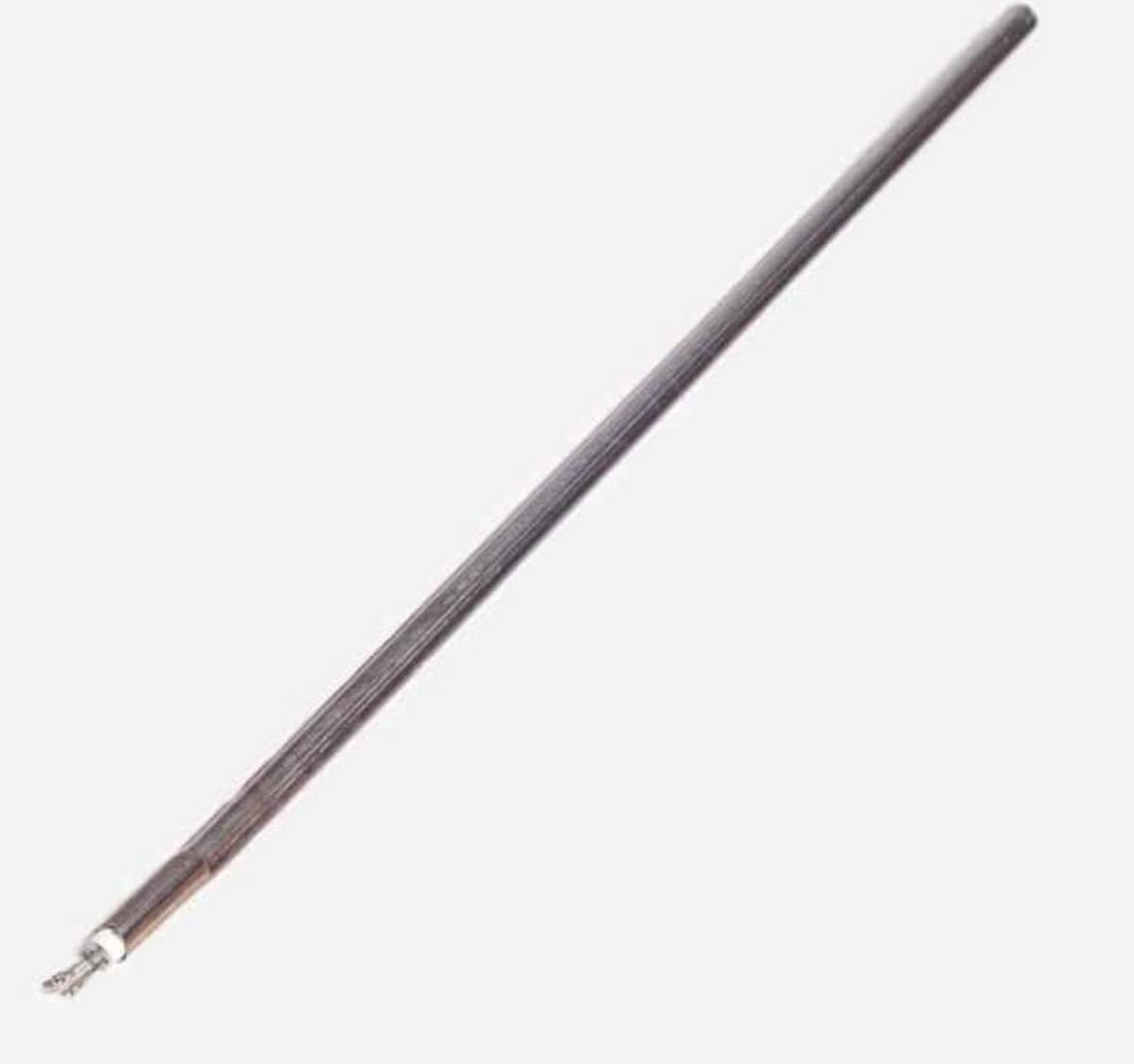

Прямой ТЭН воздушный, длинна — 1700 мм, диаметр — 10-12 мм

Прямой ТЭН воздушный, длинна — 1700 мм, диаметр — 10-12 мм Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы

Прямой воздушный ТЭН — это герметичная металлическая трубка, внутри которой размещена спираль из высокоомной проволоки (нихром или фехраль) с изоляцией из оксидного или магнезитового наполнителя, преобразующего электричество в тепло. Диаметр 10-12 мм — стандартный для таких элементов, обеспечивающий баланс между теплоотдачей, прочностью и компактностью: меньший диаметр (10 мм) подходит для узких воздуховодов, 12 мм — для повышенных нагрузок. Длина 1700 мм (1,7 м) делает его идеальным для длинных каналов вентиляции, где короткие элементы требовали бы многосекционного монтажа.

Ключевые структурные особенности:

• Оболочка: Нержавеющая или углеродистая сталь; нержавейка предпочтительна для коррозионностойкости в влажных газах.
• Контакты: Шпильки резьбовые (M4-M5) или стержни длиной по ГОСТу для надежного подключения.
• Крепеж: Штуцеры, фланцы или хомуты для фиксации в воздуховодах.
• Оребрение (опционально): Ребра из углеродной стали увеличивают площадь теплообмена на 5-10 раз, но для гладких прямых ТЭНов длиной 1700 мм они реже применяются из-за веса.

Принцип нагрева: Электрический ток через спираль генерирует тепло (до 800-1000°C локально), передаваемое через стенку трубки в воздух. Коэффициент теплоотдачи зависит от скорости потока: для статичного воздуха — 10-20 Вт/м²·К, для движущегося (>6 м/с) — до 100 Вт/м²·К.

Классификация и типы

Воздушные ТЭНы делятся по режиму работы:

• Для статичного воздуха: Менее прочные материалы, длина до 2000 мм, мощность 0,5-2 кВт/м. Подходят для обогревателей саун, печей.
• Для движущейся среды (>6 м/с): Усиленная оболочка, оребрение; долговечность 5000-10000 ч. Идеальны для 1700 мм в вентиляторах.

По форме: Прямые (Ф1) составляют 70% производства; U-, W-, П-образные — для компактных блоков. Диаметр 10-12 мм применяется в 80% случаев для воздушных нагревателей.

По материалу:

• Углеродистая сталь: Дешевая, для сухого воздуха (цена ~2000-4000 руб/шт).
• Нержавеющая сталь (AISI 304/321): Коррозионностойкая, +30-50% к цене.

Специально для 1700 мм: Модели аналогичны длине 1400 мм (1 кВт, гладкий, 220 В, артикул ТЭН-140-А13/1,0-S-220), лишь масштабированы по длине с пропорциональным ростом мощности.

Области применения

Прямые воздушные ТЭНы 1700 мм используются в системах, где нужна равномерная теплоотдача на большой длине:

• Промышленность: Тепловентиляторы, калориферы, тепловые завесы, сушилки, печи для сушки материалов (лакокрасочные, дерево).
• Вентиляция и климат: Нагрев воздуховодов в сплит-системах, тепловых пушках, геотермальных системах.
• Бытовое: Электроплиты, сауны, обогреватели гаражей; реже стиральные машины (там длина ~170 мм).
• Специальные: Нагрев газовых смесей в лабораториях, теплицах (с оребрением).

Пример: В воздуховоде Ø150 мм ТЭН 1700 мм нагревает поток 1000 м³/ч до +50°C при мощности 2,5 кВт.

Технические характеристики и расчеты

Стандарт по ГОСТ 13268-88 указывает длину, диаметр, мощность, среду. Для 1700 мм:

• Мощность на метр: 0,8-1,5 кВт/м (линейная плотность ~5-10 Вт/см²).
• Сопротивление изоляции: >1 МОм при 500 В.
• Ресурс: 3000-8000 ч при t<400°C.

Расчет мощности: P = (L × q) / 1000, где L=1700 мм, q=линейная плотность (Вт/мм). При q=1 Вт/мм — P=1,7 кВт. Для воздуха v=6 м/с потребуется оребрение для снижения t_оболочки.

Исследование этих характеристик позволяет выбрать наиболее подходящий ТЭН для конкретных эксплуатационных условий и потребностей.

Преимущества и недостатки

Преимущества:

• Высокая теплоотдача по длине: 1700 мм покрывает зону 1,7 м без стыков.
• Универсальность формы: Легкий монтаж в прямые каналы.
• Экономия: Стоимость на кВт ниже оребренных на 20-30%.
• Надежность: Герметичность, защита от вибраций в потоке >6 м/с.
• На заказ: Возможность изготовления любой длины до 6000 мм, формы по чертежам.

Недостатки:

• Ограниченная теплоотдача без оребрения (требует высокой скорости воздуха).
• Риск перегрева в статичном режиме (>700°C локально).
• Вес: ~1,5-2 кг для 1700 мм.

Экономический эффект: Срок службы 5-7 лет окупает за счет снижения энергозатрат на 15% по сравнению с короткими ТЭНами.

Монтаж, эксплуатация и безопасность

Инструменты: Отвертки, ключи, манометр для изоляции, термопара.

Пошаговый монтаж:

1. Проверить изоляцию (>1 МОм).
2. Установить в воздуховод с зазором 50-100 мм для конвекции.
3. Подключить контакты (M4 шпильки), заземлить.
4. Оснастить термопарой K/J для контроля (макс. 600°C).
5. Запустить с обдувом >3 м/с.

Предосторожности:

• Избегать сухого хода (>10 мин).
• Температура воздуха у выхода <150°C для безопасности.
• Проверка на деформацию: Диаметр стабилен до 500 циклов нагрев/охлаждение.

Типичные ошибки: Недостаточный обдув (перегрев), неправильный материал (коррозия).

Сравнение с аналогами и рынок

Прямые воздушные ТЭНы 1700 мм имеют множество преимуществ по сравнению с короткими аналогами (170-600 мм): длинные конструкции экономят на блоках (один вместо трех), но требуют жесткого крепежа. По сравнению с оребренными моделями гладкие версии дешевле, но имеют теплоотдачу в 4-5 раз ниже.

Рынок: Производство по ГОСТ, цены варьируются от 2500 до 6000 руб (ЗИПТОРГ, Киловатт). На заказ — +20% (Электронагрев). Спрос на такие устройства продолжает расти в сфере вентиляции (+15% ежегодно).

Интересные факты и инновации

— Рекорды: Длина до 6000 мм для туннельных печей.

— Инновации: ТЭНы с покрытием AlMg для +50% теплоотдачи; SMART-версии с NTC-датчиками.

— Экология: Снижение выбросов на 30% по сравнению с газовыми калориферами.

— История: Первые воздушные ТЭНы появились в 1930-е годы в СССР; ГОСТы действуют с 1968 года.

Эта информация собрана из технических описаний и каталогов, охватывая все аспекты для полноценного представления о прямом воздушном ТЭНе длиной 1700 мм и диаметром 10-12 мм. В следующих разделах рассмотрим более подробно технические аспекты их применения и эксплуатации.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Технические особенности и эксплуатационные параметры

При использовании прямого воздушного ТЭНа длиной 1700 мм необходимо учитывать его эксплуатационные параметры, которые могут зависеть от конкретного применения и условий работы. Как известно, один из важных аспектов при выборе такого устройства — это его мощность, а также соответствие этим параметрам среде, в которой оно будет функционировать.

Мощность может варьироваться от 1,5 до 3,0 кВт, что обеспечивает широкий диапазон температур для различных типов воздуховодов. Например, в системах, где скорость воздуха превышает 6 м/с, требуется более высокий уровень мощности для достижения необходимой теплоотдачи.

Энергетическая эффективность

Энергетическая эффективность данного ТЭНа достигается благодаря правильной настройке и оптимальным условиям эксплуатации. Следующий аспект — это коэффициент полезного действия (КПД). В условиях движущегося потока воздуха, КПД может увеличиваться вплоть до 90%. Это делает его экономически выгодным выбором для длительных циклов работы.

Требования к монтажу и эксплуатации

Правильный монтаж и эксплуатация ТЭНа — ключевые факторы его надежной работы. Важно учесть, что для обеспечения эффективной работы необходимо соблюдать правила установки, которые предусматривают следующие моменты:

• Положение относительно потока воздуха: Устройство должно быть установлено таким образом, чтобы воздух свободно проходил через него.
• Конфигурация трубопровода: Желательно избегать резких изгибов и сужений, которые могут привести к потерям давления и ухудшению теплообмена.
• Проверка оборудования: Регулярные проверки состояния ТЭНа и системы в целом помогут избежать неполадок и продлить срок службы.

Системы контроля и автоматизации

Для улучшения управления температурными параметрами и повышения энергоэффективности системы можно использовать автоматические контроллеры, которые будут регулировать мощность нагрева в зависимости от текущей температуры воздуха. Внедрение таких систем позволяет поддерживать стабильный температурный режим и избежать перегрева, что особенно важно при использовании ТЭНа в помещениях с высокими требованиями к климатическим условиям.

Безопасные условия работы

Безопасность — один из ключевых аспектов при эксплуатации нагревательных элементов. Для предотвращения перегрева и аварийных ситуаций настоятельно рекомендуется учитывать:

• Контроль температуры: Установка термостатов и датчиков для мониторинга температуры.
• Заземление: Все электрические подключения должны быть качественно заземлены, чтобы избежать электрических замыканий.
• Регулярное обслуживание: Проведение планового технического обслуживания для выявления и устранения возможных неисправностей. Это также включает в себя чистку ТЭНа от пыли и прочих загрязнений, которые могут ухудшать его работу.

Перспективы использования и инновации

Развитие технологий и научные исследования в области нагревательных устройств открывают новые возможности для применения прямых воздушных ТЭНов. На данный момент можно выделить несколько перспективных направлений:

• Интеллектуальные системы управления: Внедрение современных технологий управления (например, IoT), позволяющее удаленно контролировать нагрев даже на больших производственных площадках.
• Энергоэффективные материалы: Использование новых теплоизолирующих и нагревающих материалов, повышающих КПД нагревателей.
• Новые области применения: Растущий интерес к использованию ТЭНов в таких сферах, как альтернативная энергия, тепличное хозяйство и даже авиастроение.

Таким образом, прямые воздушные ТЭНы длиной 1700 мм и диаметром 10-12 мм являются не только эффективными, но и безопасными и высокотехнологичными устройствами, которые могут удовлетворить потребности различных отраслей. Их широкие возможности применения и развитие новых технологий делают их незаменимым элементом современных систем обогрева и вентиляции.
