Промышленный тэн: секреты надежного отопления раскрыты

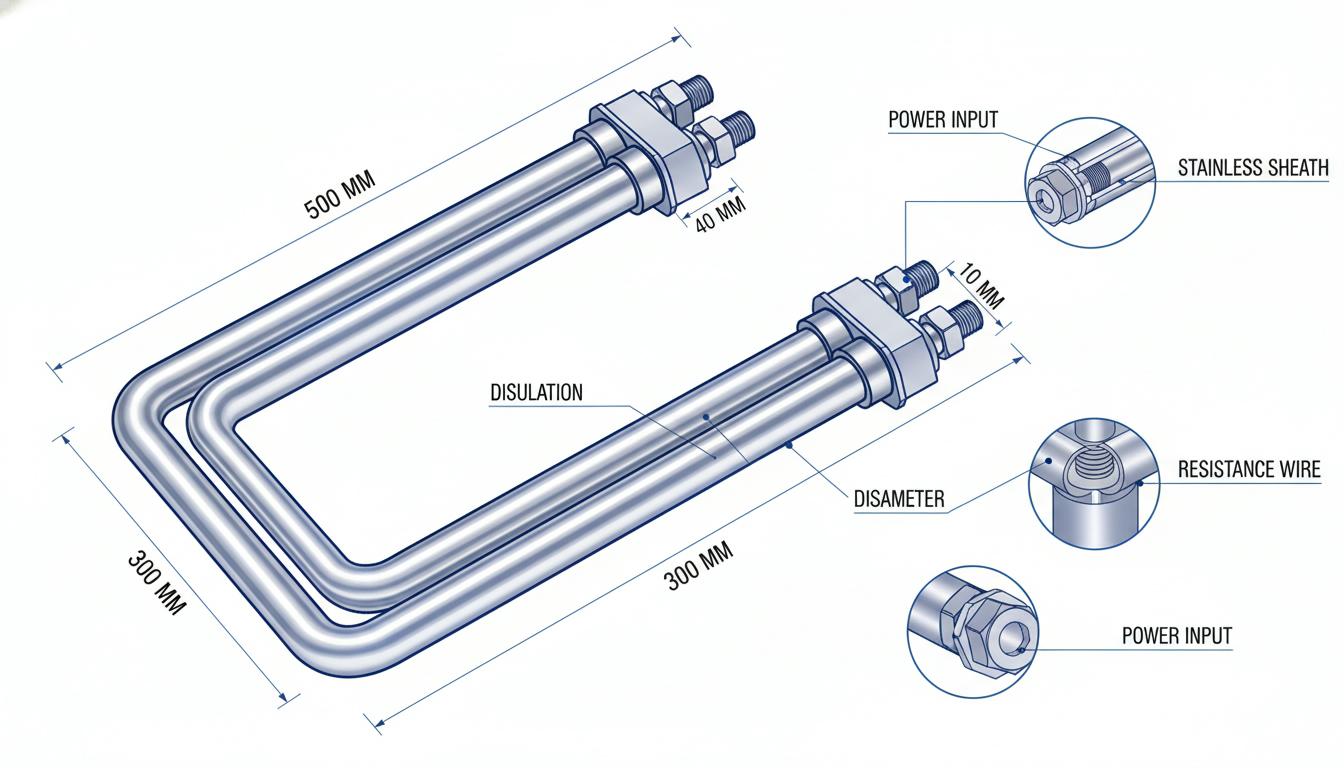

Устройство промышленного ТЭНа: от спирали до «холодной зоны»
Промышленные ТЭНы (трубчатые электронагреватели) состоят из нескольких ключевых компонентов, каждый из которых оптимизирован для условий работы на производстве. Корпус ТЭНа представляет собой металлическую трубку, диаметром от 6 до 24 мм и более. Внутри нее расположена нагревательная спираль или нить из нихрома, термоэлектрического сплава с высоким сопротивлением.
Спираль окружает диэлектрический наполнитель, чаще всего периклаз (оксид магния с примесями железа или марганца), который повышает теплопроводность, обеспечивает изоляцию и равномерное распределение тепла. Это минимизирует перепады температур между нагревательной нитью и оболочкой.
Электрический ток подается через контактные стержни, которые оснащены выступами для надежного соединения. Это исключает возможность короткого замыкания. «Холодная зона» — это участок на концах трубки, который не нагревается. Она предотвращает перегрев соединений и облегчает монтаж ТЭНа в систему.
Корпуса ТЭНов изготавливаются из материалов, устойчивых к агрессивным условиям эксплуатации. К ним относятся углеродистая и нержавеющая сталь, медь и титан, которые используются в зависимости от нагреваемой среды (щелочи, кислотные растворы, масла или воздух).
Формы корпусов
- Прямые и U-образные (самые распространенные для установки в пучках).
- Изогнутые, кольцевые и спиральные — предназначены для компактной установки в печах или экструдерах.
- Блочные ТЭНы: несколько трубок, сваренных или спаянных на общей основе. Они позволяют отключать отдельные элементы для регулировки мощности и замены без остановки системы.
Секрет надежности ТЭНов заключается в герметичной конструкции, способной выдерживать вибрации, удары, перепады давления и температуры до 650°C, обеспечивая низкую рискованность и безопасное обслуживание.
| Компонент ТЭНа | Материал/Характеристика | Функция |
|---|---|---|
| Трубка (оболочка) | Нерж. сталь, медь, титан (диаметр 6-24+ мм) | Передача тепла среде, защита внутренних элементов |
| Нагревательная спираль | Ихром, сплавы с высоким сопротивлением | Нагрев от тока (до 450-650°C) |
| Наполнитель | Периклаз (MgO) | Изоляция + теплопроводность, равномерный нагрев |
| Контакты | Стержни с выступами | Подключение к сети, предотвращение короткого замыкания |
| Холодная зона | У концов трубки | Защита соединений от перегрева |
Принцип работы: как ТЭН обеспечивает надежное отопление
В основе работы ТЭНа лежит процесс нагрева: электрический ток проходит через спираль, вызывая ее накал и выделение тепла. Это тепло затем передается через периклаз и оболочку различными способами: конвекцией (для газов и воздуха), теплопроводностью (в твердых телах и жидкостях) и излучением (в инфракрасных печах).
В блочных системах наличие датчиков температуры и предохранителей позволяет автоматически регулировать мощность. При достижении установленной температуры отдельные ТЭНы отключаются, что способствует снижению энергопотребления.
Секрет эффективности ТЭНов заключается в их низкой инертности, что позволяет быстро реагировать на команды, например, в стиральных машинах или бойлерах. В промышленных печах блочные ТЭНы работают непрерывно, поддерживая стабильную температуру даже при поломке одного из элементов — система сохраняет работоспособность, снижая мощность.
Мощность одного ТЭНа может варьироваться от сотен Вт до десятков кВт (до 10 кВт и более), а длина — от 280 до 6000 мм. Удельное тепловыделение рассчитывается индивидуально для предотвращения локального перегрева.
Сферы применения: где промышленные ТЭНы раскрывают потенциал
Промышленные ТЭНы являются основой надежного отопления для множества процессов, от нагрева воды в котлах до расплава металлов. Рассмотрим ключевые отрасли, где их использование особенно актуально.
| Тип ТЭНа | Применение | Макс. температура | Преимущества |
|---|---|---|---|
| Воздушные | Калориферы, завесы, сушилки | 450°C | Ребристая поверхность для улучшенной конвекции |
| Водяные | Котлы, бойлеры, масла | ~100-200°C | Наличие «мокрых» и «сухих» вариантов |
| Патронные | Печи, пресс-формы | Высокая | Равномерный нагрев пластика |
| Кольцевые | Цилиндры, упаковка | Средняя | Компактные размеры для удобства |
| Гибкие | Специальное оборудование | Варьируется | Адаптивность к различным формам |
Ключевыми отраслями, где актуально применение ТЭНов, выступают водонагрев и котлы, металлургия, химическая и пищевая промышленности, а также полиграфия и упаковка. Каждый из этих секторов извлекает максимальную пользу из высоким показателей надежности и долговечности трубчатых электронагревателей.
Секреты надежности и долговечности: что скрывают производители
Производители уделяют особое внимание выбору материалов в зависимости от среды, где будет использоваться ТЭН. Например, медь подходит для теплопередачи в воде и медицине, а нержавеющая сталь является универсальным решением. Для химической отрасли предпочтительнее использовать титан или стекло, которые инертны к агрессивным веществам.
Факторы надежности включают:
- Теплопроводность периклаза, что минимизирует риск перегрева.
- Автоматику: термостаты и предохранители защищают от перегрева.
- Устойчивость: ТЭНы проявляют высокую прочность к вибрациям и ударам, работая под давлением.
- Эффективность: системы, имеющие возможность регулировки мощности, позволяют снизить энергозатраты на 20-30%.
Типичные проблемы, с которыми могут столкнуться пользователи ТЭНов, включают перегрев и коррозию. Чтобы предотвратить перегрев, важно учитывать удельное тепловыделение (Вт/см²). В случае коррозии желательно использовать титан для работы с кислотами. Блочная конструкции ТЭНа обеспечивает возможность замены отдельных элементов без жертвы работоспособности системы.
Эксперты рекомендуют проводить индивидуальные расчеты мощности с использованием формулы: мощность = объем среды × теплоемкость × ΔT / время. Срок службы ТЭНа составляет от 5 до 15 лет при правильном подборе.
Выбор идеального промышленного ТЭНа: практические советы
Критерии выбора ТЭНа включают:
- Мощность и напряжение: диапазон от 100 Вт до 10+ кВт, 220/380 В.
- Тип среды: медь или нержавеющая сталь для воды, ребристые для воздуха, титан для химической.
- Габариты: длина, диаметр и форма должны соответствовать требованиям оборудования.
- Дополнительные опции: могут включать датчики, фланцы, холодные зоны.
В заключение, выбор подходящего ТЭНа зависит от множества факторов, которые необходимо учитывать для обеспечения полной эффективности и надежности работы систем отопления.
Инновации и технологии: адаптация к современным требованиям
С ростом требований к эффективности производственных процессов и устойчивости продукции, промышленные ТЭНы не остаются в стороне от технологических изменений. Инженеры и исследователи внедряют новые решения, направленные на улучшение характеристик отопительных систем.
Интеграция новых технологий
Одним из значительных направлений является внедрение инфракрасного (ИК) излучения в конструкцию ТЭНов. Такие системы позволяют более эффективно передавать тепло, минимизируя потери и улучшая коэффициент полезного действия. ИК-нагреватели быстро нагревают предметы и жидкости, что особенно важно в высокоскоростных производственных процессах.
Использование кварцевых трубок для ТЭНов открывает новые горизонты в работе с агрессивными химическими средами. Эти трубки обладают высокой устойчивостью к коррозии и могут работать при более высоких температурах, что расширяет диапазон применения оборудования в химической и фармацевтической отраслях.
Умные системы и IoT
С развитием интернета вещей (IoT) наблюдается увеличение интереса к «умным» блочным системам. Такие системы позволяют осуществлять удаленный мониторинг и управление ТЭНами, что ведет к снижению затрат на энергоресурсы и повышению общей надежности. Например, использование датчиков, которые автоматически регулируют температуру, снижая потребление энергии на 40%, становится неотъемлемой частью современных предприятий.
Экологичность и энергоэффективность
Современные ТЭНы также нацелены на минимизацию негативного воздействия на окружающую среду. Разработчики уделяют внимание созданию устройств, которые не только эффективны, но и экологичны. Работающие на основе возобновляемых источников энергии, такие как солнечные или ветровые установки, становятся доступными для интеграции в отопительные системы, снижая углеродный след предприятий.
Дополнительно, применение материалов с низким углеродным следом и техпроцессов, которые снижают общее энергопотребление, становится обязательным требованием при разработке новых ТЭНов. Применение инновационных теплоизолирующих материалов значительно влияет на общую эффективность систем.
Перспективы рынка промышленных ТЭНов
Учитывая текущие тенденции, рынок промышленных ТЭНов ожидает дальнейшее развитие. С увеличением автоматизации и цифровизации производственных процессов, спрос на инновационные решения в отоплении только возрастает. Клиенты все чаще требуют индивидуальных решений, которые бы отвечали их специфическим задачам, что требует от производителей гибкости и адаптивности в разработках.
В рамках таких изменений производители должны будут акцентировать внимание не только на производительности, но и на долговечности, производительности и возможности быстрого ремонта или замены элементов. Это создаст дополнительные преимущества для компаний, стремящихся к устойчивости и долговечности своей инфраструктуры.
Финансовые аспекты: меньше затрат — больше прибыли
Не менее важным аспектом является стремление уменьшить затраты на эксплуатацию. Системы, которые могут обеспечивать быстрое и эффективное тепло на протяжении всего цикла работы, способствуют снижению общих эксплуатационных расходов. Инвестиции в более современные и эффективные ТЭНы могут оправдать себя в долгосрочной перспективе, благодаря снижению потребления энергии и улучшению общей надежности систем.
Разработка и поддержка таких решений нацелена не только на удовлетворение текущих требований, но и на подготовку к требованиям будущего. Получение актуальной информации о новых технологиях и материаловедении становится обязательным для успешной работы в условиях конкурентного рынка.
Механизмы повышения квалификации и подготовки специалистов
Важным компонентом успешного внедрения новых технологий является повышение квалификации специалистов, работающих с ТЭНами и отопительными системами. Это включает в себя регулярные обучающие программы, семинары и практические курсы, позволяющие сотрудникам быть в курсе современных тенденций и технологий.
В результате, поддержание актуальности знаний работников, внедрение новых технологий и устойчивость производства обеспечивают выгоду для компаний, стремящихся к эффективным и надежным решениям.
Дальнейшие шаги для инноваций
Компаниям следует обратить внимание на исследование новых методов разработки и внедрения инновационных решений, что поможет адаптироваться к изменяющемуся рынку и требованиям клиентов. Внедрение и оптимизация сложных систем отопления, التأكيد على أهمية تكنولوجيا المعلومات، повысят их конкурентоспособность и прибыльность в этой динамичной области.
Ждем с нетерпением новые шаги в развитии технологий, которые улучшат производственные процессы и направят отрасль к более устойчивому будущему.
