Промышленные тэны нагревательные: ключ к эффективному отоплению

Принцип работы промышленных ТЭНов: от электричества к теплу

Основной принцип действия промышленных ТЭНов основан на эффекте Джоуля-Ленца. Электрический ток напряжением 220 или 380 В подается на контакты, проходя через токопроводящую спираль из нихромовой проволоки с высоким электрическим сопротивлением. При этом спираль накаляется, выделяя тепло, которое передается через диэлектрический наполнитель (оксид магния, кварцевый песок или стеатит) к металлической оболочке, выполненной из нержавеющей стали, меди или титана. Эта оболочка непосредственно контактирует с нагреваемой средой — жидкостью, газом или твердым телом, что обеспечивает эффективный теплообмен, будь то конвекция, излучение или теплопроводность.

Промышленные ТЭНы имеют полностью герметизированную спираль внутри трубки, предотвращая короткие замыкания и обеспечивая равномерное распределение тепла по поверхности. Максимальная температура спирали может достигать 800°C (для открытых керамических элементов) или 240°C и выше в закрытых конструкциях. При этом плотность мощности не превышает 9–20 Вт/см², что помогает избежать перегрева. Низкая инертность теплообменников позволяет им быстро реагировать на команды автоматики, что делает их более эффективными по сравнению с инерционными системами, такими как газовые котлы.

Блочные ТЭНы, представляющие собой соединение нескольких элементов на общей фланцевой основе, обеспечивают высокую надежность. Если один модуль выходит из строя, система продолжает функционировать с пониженной мощностью, поддерживая стабильную температуру в нагреваемых устройствах.

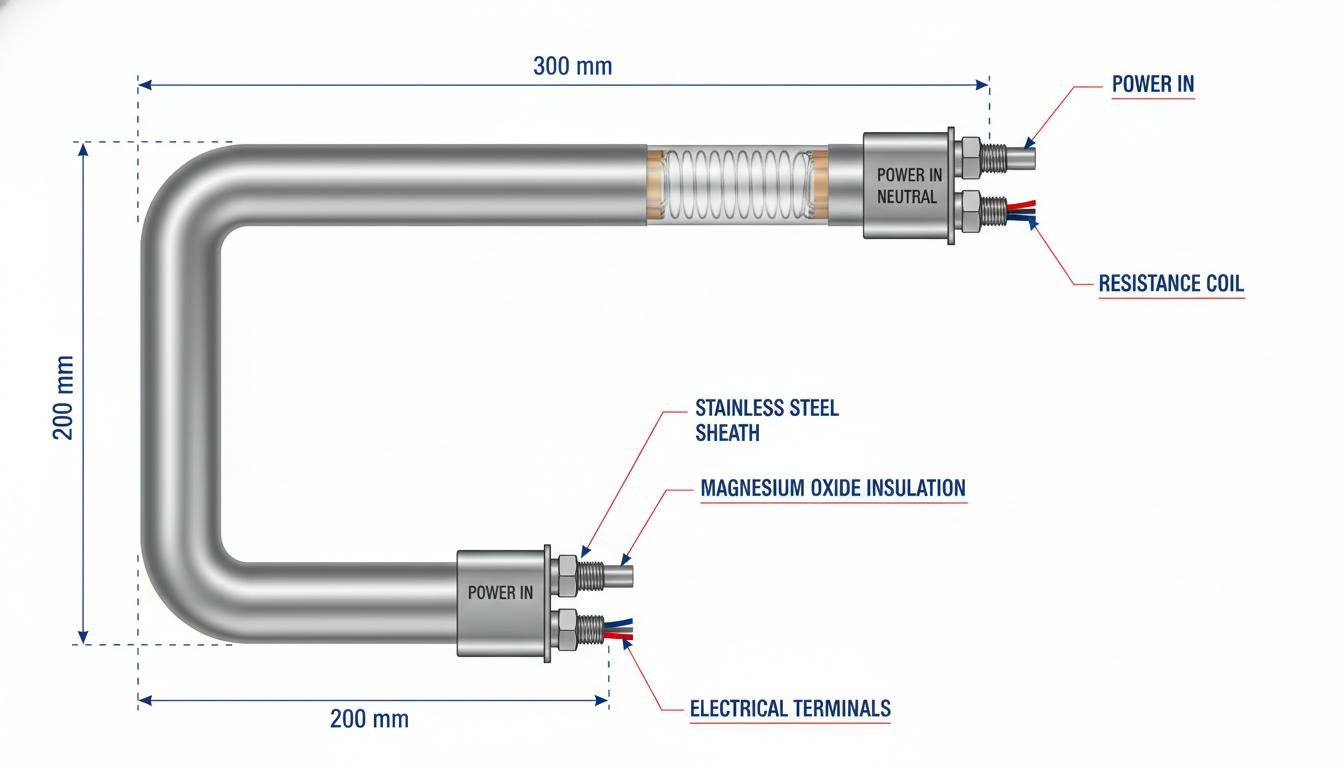

Конструкция и материалы: основа надежности и долговечности

Промышленные ТЭНы отличаются от бытовых моделей усиленной конструкцией, предназначенной для интенсивной эксплуатации. Их диаметр варьируется от 6 до 24 мм и более, длина может достигать от 280 до 6000 мм, а мощность — от 100 Вт до 10 кВт и выше. Внутри трубки спираль размещается на керамическом сердечнике или стеатитовом цилиндре и изолируется порошкообразным оксидом магния, который обеспечивает высокую теплопроводность, после чего трубка обжимается, что гарантирует полную герметичность.

Ключевые элементы конструкции:

• Холодная зона (Lm): зона, не подверженная нагреву у фланца, длина которой регулируется для предотвращения перегрева контактов.
• Фланец или штуцер: предназначен для монтажа, с выходами проводов или резьбой.
• Наполнитель: периклаз минимизирует риск локального перегрева, обеспечивая равномерный теплоотвод.
• Оребрение: стальные ребра (высотой до 10 мм) вокруг трубки увеличивают площадь теплоотдачи, снижая нагрузку на электросеть и ускоряя нагрев воздуха или газа.

Материалы, используемые для производства ТЭНов, подбираются в зависимости от среды, в которой они будут эксплуатироваться: нержавеющая сталь подходит для агрессивных жидкостей, медь — для водонагревателей, а титан — для коррозионных условий. Герметичная конструкция обеспечивает устойчивость к перепадам давления, вибрациям и ударам, а эмалированное покрытие фланцев предотвращает коррозию и образование накипи.

Типы конструкций по среде нагрева:

Производственный процесс включает в себя намотку спирали, заполнение трубки изоляционным материалом, обжатие и термообработку. Это позволяет обеспечить срок службы ТЭНов до нескольких десятков тысяч часов.

Применение в системах отопления: универсальность и эффективность

Промышленные ТЭНы являются ключевым элементом автономного и резервного отопления на производстве. Их можно встраивать в радиаторы, котлы без водяной рубашки, воздушные завесы и печи. В отопительных котлах оребренные ТЭНы ускоряют прогрев теплоносителя, а в конвекторах с вентилятором тепло равномерно распределяется по помещению.

Расчет мощности для отопления:

• Для стандартных условий: 1 кВт на 10 м² при потолках до 2,5 м (100 Вт/м²).
• При высоте 3 м: 1,2 кВт на 10 м².
• Учитывайте утепление: 40 Вт/м³ в хорошо изолированном помещении, до 80 Вт/м³ без него.
• Для радиаторов: чугунная секция — 180 Вт, биметалл — 165 Вт; ТЭН подбирается в зависимости от общего количества секций (например, 2 кВт на 11–12 секций).

ТЭНы могут использоваться как основной источник тепла (в качестве автономного отопления) или в качестве дополнительного (при авариях в централизованных системах отопления или низком теплоносителе). В области полимерной обработки патронные ТЭНы обеспечивают высокотемпературный и равномерный нагрев; блочные — непрерывную работу в печах.

Секреты эффективности:

• Интеграция с термостатами и инверторами позволяет снизить энергопотребление на 20–50%.
• Регулировка мощности с отключением элементов в блоке экономит до 30% электроэнергии.
• Оребрение трубки способствует повышению теплоотдачи без увеличения длины или мощности.
• КПД ТЭНов достигает 98–100%, что означает, что вся электрическая энергия преобразуется в тепло.

Преимущества промышленных ТЭНов перед альтернативами

По сравнению с электродными котлами ТЭНовые системы проще в установке и экономичнее в обслуживании. Газовые установки уступают в плане инертности и безопасности, тогда как масляные радиаторы не могут соперничать по скорости нагрева. Центральными преимуществами ТЭНов являются:

• Надежность: конструкции выдерживают вибрации, удары и давление; блочная организация исключает полные простои в случае поломки.
• Экономия: энергосбережение достигается в пределах 10–25%, позволяя окупить инвестиции за счет снижения эксплуатационных затрат.
• Простота эксплуатации: легкий монтаж (резьба или фланец), а также минимальные требования по обслуживанию.
• Вариативность: доступность под разнообразные напряжения (от 12 до 600 В), среду и мощность.

Монтаж, безопасность и обслуживание

Установка промышленных ТЭНов предполагает отключение электросети и проверку мощности, а также изоляцию. Используются стандартные инструменты: отвертка, ключ и манометр. Основные шаги заключаются в сливе теплоносителя, демонтаже старого элемента, установке нового с уплотнителями и подключении автоматики. Безопасность монтажа гарантируется наличием термостатов, предотвращающих перегрев, заземлением и соблюдением допустимой плотности мощности, которая должна не превышать 20 Вт/см².

Обслуживание ТЭНов включает в себя регулярную чистку от накипи и проверку состояния изоляции. Наиболее распространенные ошибки включают в себя использование неподходящей мощности и игнорирование холодной зоны.

Финансовые аспекты: инвестиции в эффективность

Современные ТЭНы способны существенно снизить энергозатраты, достигая отметки в 20–50%, что положительно влияет на финансовые показатели предприятия. Например, оребренные модели оправдывают свои затраты за один отопительный сезон благодаря ускоренному нагреву и экономии электроэнергии. Кроме того, высокая долговечность ТЭНов снижает необходимость в частых заменах, а автоматизация процессов позволяет оптимизировать режимы работы и повышать общую эффективность системы.

Для полного понимания преимущества применения промышленных ТЭНов, стоит перейти к тому, как правильно организовать их использование в современных системах отопления и как выбрать подходящие решения для конкретного промышленного объекта.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Способы интеграции и выбора промышленных ТЭНов

При проектировании систем отопления с использованием промышленных ТЭНов важно учитывать не только их технические характеристики, но и особенности интеграции в существующие системы, а также специфические требования к установке и эксплуатации.

Варианты интеграции ТЭНов в системы отопления

Промышленные ТЭНы могут встраиваться в различные системы, адаптируясь под конкретные условия эксплуатации. Основные подходы к интеграции:

• Встраивание в радиаторы: ТЭНы устанавливаются в радиаторы отопления, что обеспечивает дополнительный нагрев теплоносителя и способствует более равномерному распределению тепла по помещению.
• Использование в котлах: Их можно встраивать в котлы без водяной рубашки, что позволяет значительно сократить время на разогрев и повысить эффективность отопления.
• Применение в воздушных завесах: ТЭНы в воздушных завесах обеспечивают быстрый нагрев воздуха, что способствует созданию комфортного климата и защищает помещения от холодных потоков.
• Интеграция в печи: В промышленных печах блочные ТЭНы позволяют поддерживать высокую температуру и обеспечивать непрерывную работу, что критично для многих производственных процессов.

Критерии выбора ТЭНов для различных приложений

При выборе промышленных ТЭНов следует учитывать несколько ключевых критериев:

• Тип нагреваемой среды: Для воды и масел подходят мокрые ТЭНы, а для применения в конвекторах могут использоваться воздушные или сухие ТЭНы, что обеспечивает защиту от образования накипи.
• Температурные режимы: На основании температурных требований определяются материалы оболочки и теплоносителя, что улучшает долговечность работы ТЭНов.
• Мощность и размеры: Необходимо проводить расчеты в зависимости от площади отапливаемого помещения и условий установки. Важно, чтобы мощность ТЭНа соответствовала потребностям системы отопления.
• Экономическая эффективность: Оцените стоимость эксплуатации и установки ТЭНов, чтобы обеспечить оптимальное соотношение цены и качества для вашего проекта.

Технологические новшества в области ТЭНов

Современные технологии активно внедряются в производство промышленных ТЭНов, повышая их эффективность и удобство эксплуатации.

Использование автоматизации

Одним из значимых достижений является интеграция ТЭНов с системами автоматизации. Установленные датчики температуры и давления позволяют:

• Регулировать мощность нагревателя в зависимости от температуры окружающей среды.
• Предотвращать перегрев и защитить оборудование с помощью автоматических отключений.
• Снижать затрату электроэнергии, оптимизируя режимы работы системы в зависимости от реальной необходимости в тепле.

Разработка энергоэффективных моделей

Производители стремятся создавать ТЭНы с высоким коэффициентом полезного действия. Использование новых теплоизоляционных материалов в конструкции ТЭНов позволяет уменьшить потери тепла и обеспечить более быстрое достижение заданной температуры. В таких моделях возможно применение систем с высокой плотностью мощности, что позволяет уменьшить габариты ТЭНов при сохранении их эффективности.

Обсуждение вопросов безопасности

При эксплуатации ТЭНов важным аспектом является соблюдение всех норм и требований по безопасности. Установка и обслуживание должны проводиться с учетом следующих рекомендаций:

• Защита от перегрева: необходимо использовать термостаты, которые обеспечивают автоматическое отключение нагревателя при достижении максимальной температуры.
• Заземление: Обязательная мера для предотвращения электрических травм и защитить оборудование от коротких замыканий.
• Регулярное техническое обслуживание: Проводите периодические проверки состояния ТЭНов, чтобы избежать возможных аварийных ситуаций.

Эти меры значительно увеличивают срок службы оборудования и добавляют уверенности в его безопасное использование.

Перспективы применения ТЭНов в будущем

С развитием технологий и увеличением требования к энергоэффективности, промышленные ТЭНы будут продолжать эволюционировать. Имеется множество направлений, в которых можно ожидать прогресса:

• Умные системы отопления: С системами «умного дома» ТЭНы могут стать частью более широких энергетических решений, которые автоматически подстраиваются под потребности пользователей.
• Использование возобновляемых источников энергии: Широкое использование солнечных панелей и других альтернативных источников энергии будет способствовать внедрению ТЭНов, работающих в симбиозе с этими технологиями.
• Адаптация к новым средам и условиям: Совершенствование материалов и технологий производства позволит создавать ТЭНы, которые будут устойчивы к более агрессивным средам.

Подобные тенденции откроют новые горизонты для промышленных ТЭНов, повысив их актуальность в различных секторах промышленности и обеспечив высокую эффективность и надежность.
