Почему тэн u-образный — ваш лучший выбор для нагрева?

Конструкция и принцип работы: основа надежности

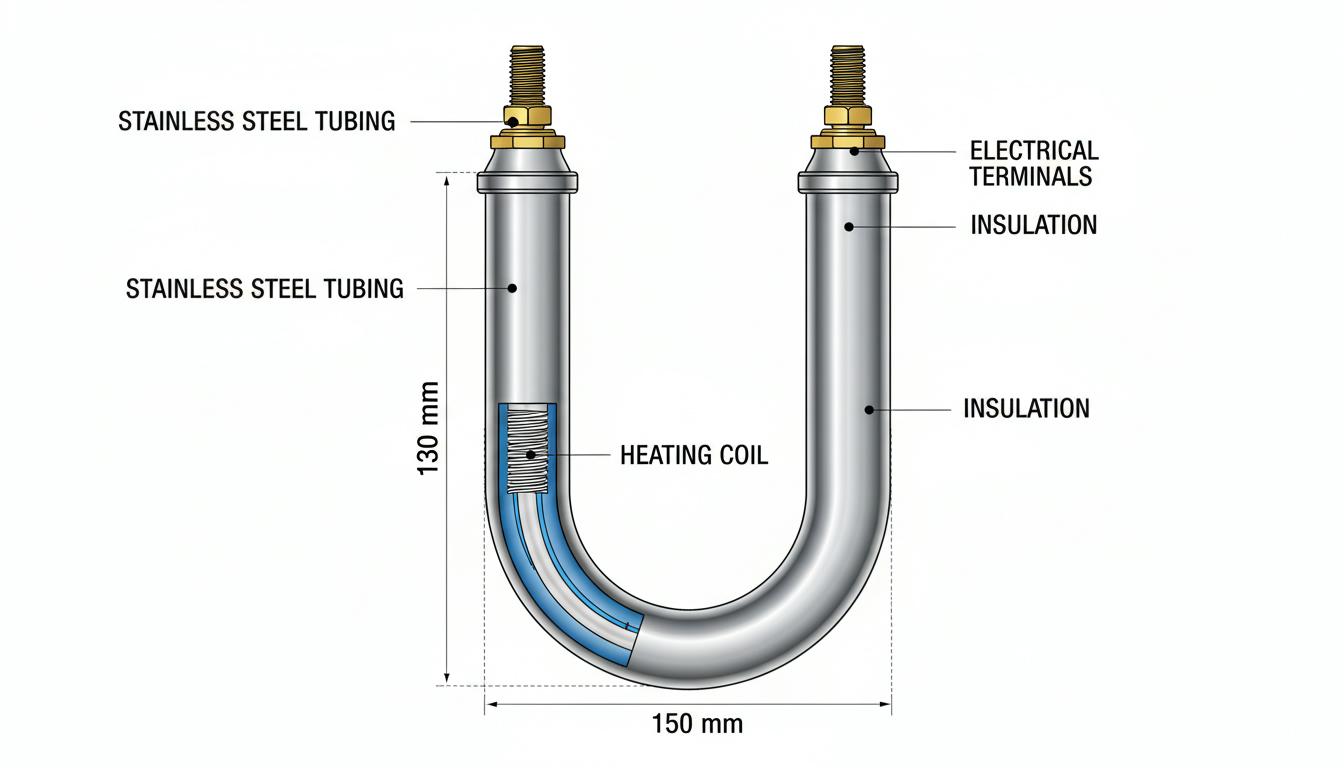

U-образный ТЭН состоит из металлической трубки, согнутой в форме буквы U. Диаметр трубки варьируется от 6 до 24 мм, а длина достигает от 230 до 1110 мм и более. Внутри трубки находится нихромовая спираль, нагревающаяся до 800–1000°C, окруженная порошкообразным оксидом магния (MgO). Этот диэлектрик гарантирует электроизоляцию, герметичность и эффективный теплоотвод.

Торцы трубки надежно герметизированы, а контактные стержни изолированы керамикой, что предотвращает утечки тока и защищает от влаги. U-образный ТЭН способен выдерживать вибрации и терморасширения, что делает его надежным в эксплуатации.

Принцип нагрева заключается в сочетании конвекции, теплопроводности и излучения. Для воздушных моделей максимальная температура достигает 450°C, а водяные варианты способны нагревать до 100°C. Мощность U-образных ТЭНов варьируется от 320 Вт до 2500 Вт и выше. Например, ТЭН мощностью 1 кВт способен нагреть 50–100 м³/ч воздуха на 20–30°C, что делает его отличным выбором для тепловентиляторов. Рабочее напряжение может составлять 220 В или диапазон от 12 до 600 В. Используемые материалы включают нержавеющую сталь, медь, титан и углеродную сталь для агрессивных сред. Для упрощения монтажа предусмотрены штуцеры (G½) или фланцы.

Типичные характеристики U-образного ТЭНа 1 кВт (воздушный)

Оребренные версии U-образного ТЭНа значительно увеличивают площадь теплообмена — в 5–10 раз. Это снижает температуру поверхности на 30–50°C, ускоряет нагрев в 2 раза и увеличивает ресурс на 50%. Такие особенности особенно важны для воздушного нагрева в конвекторах или калориферах.

Ключевые преимущества: почему U-образный лучше аналогов

U-образная форма решает многие проблемы, присущие прямым ТЭНа, такие как ограниченная длина в малом объеме. Кроме того, она эффективно конкурирует с W- или П-образными ТЭНами, предлагая оптимальный баланс между размерами и производительностью.

• Компактность и универсальность: Две параллельные трубки в изгибе позволяют вмещать длинный элемент даже в тесные пространства, что делает U-образные ТЭНы идеальными для установки в бойлерах, стиральных и посудомоечных машинах, тепловентиляторах. Они подходят для нагрева как жидкостей (вода, масло), так и газов (воздух).
• Равномерный нагрев: Максимальный контакт с рабочей средой минимизирует риски локального перегрева, что способствует продолжительности службы устройства. U-форма равномерно распределяет тепло, что особенно важно для водяных систем, существенно уменьшая образование накипи.
• Экономичность: Оптимальная удельная мощность снижает расход энергии на 5–10% по сравнению с прямыми аналогами. Упрощенная конструкция уменьшает материалоемкость и стоимость. Монолитные версии работают тише и могут достигать температур до 125°C.
• Долговечность: Устойчивость к заморозкам и вибрациям благодаря надежной герметичности позволяет достичь ресурса в 25 лет. Оребрение ускоряет теплоотвод, что приводит к сокращению времени работы и износа элементов.
• Безопасность и простота установки: Изоляция контактов устраняет угрозу утечек, в то время как низкая температура поверхности позволяет избежать ожогов. Установка осуществляется просто и быстро через резьбовые соединения или фланцы. КПД составляет 70–90% в зависимости от потока воздуха.

Сравнение форм ТЭНов для нагрева

Несмотря на то что U-образные ТЭНы дешевле в производстве, они могут уступать монолитным элементам в скорости разогрева. Тем не менее, их гибкость форм делает их более универсальными, подходя для множества производственных и бытовых сценариев.

Сферы применения: от дома до производства

U-образные ТЭНы находят широкое применение в различных сферах, от бытовых нужд до серьезных промышленных процессов:

• Бытовые: Используются в водонагревателях (2–2,5 кВт, нержавейка), бойлерах, стиральных и посудомоечных машинах, а также в обогревателях.
• Пищевая промышленность: Нагрев воды и масла без загрязнений (предпочтительно из нержавеющей стали).
• Промышленность: В такой сфере, как галваника, экструзия и термопластавтоматы, где температура может достигать 600°C, а гибкие версии позволяют еще большую адаптивность.
• Воздушный нагрев: Применяются в тепловентиляторах, где мощность в 1 кВт обеспечивает эффективный нагрев до 100 м³/ч.

Например, в бойлере с мощностью 2,5 кВт U-ТЭН (диаметр 10 мм, штуцер G½) равномерно нагревает воду и демонстрирует высокую эффективность при серийном монтаже.

Монтаж, уход и типичные ошибки

При установке U-образного ТЭНа важно следовать определенной последовательности действий:

1. Проверьте совместимость устройства (мощность, напряжение, штуцер).
2. Очистите посадочное место и нанесите термопасту для лучшего теплопередачи.
3. Закрепите ТЭН с помощью резьбового соединения или фланца, оставляя зазор 5–10 мм для термического расширения.
4. Подключите электрические контакты и тщательно заизолируйте их.
5. Проведите тестирование устройства без нагрузки для проверки работоспособности.

Систематический уход включает регулярную очистку от накипи, что можно осуществлять с помощью уксуса, а также проверку изоляции мегомметром. Важно избегать сухого хода, поэтому использование датчиков и терморегуляторов обязательно.

Типичные ошибки, которые могут возникнуть при монтаже, связаны с перекосом устройства, что приводит к локальному перегреву, игнорированием оребрения для воздушных ТЭНов (что может снизить КПД) и неправильным выбором углеродистой стали для агрессивных жидкостей, что может привести к коррозии.

Инновации и перспективы

Современные U-ТЭНы всё больше интегрируют IoT-решения — датчики и терморегуляторы для автоматизации процессов. Оптимизация используемых материалов позволяет значительно снизить себестоимость, повышая общий уровень энергоэффективности и открывая перспективы для «зеленых» технологий. Разработка гибких вариантов, таких как GC-Flex с никелевой оплеткой, позволяет нагревать пресс-формы до 600°C, что расширяет возможности применения TЭНов в производстве. Будущее обогревательных систем связано с умными технологиями, где U-образные ТЭНы станут ключевыми элементами для компактных IoT-устройств.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Технические аспекты и особенности выбора U-образного ТЭНа

При выборе U-образного ТЭНа для конкретного приложения важно учитывать несколько факторов, включая тип нагрева, требуемую мощность, а также условия эксплуатации. Это позволит обеспечить максимальную эффективность и долговечность устройства.

Выбор мощности и напряжения

Мощность U-образного ТЭНа играет ключевую роль в его эффективности. Например, для бытовых водонагревателей оптимальной мощностью считается от 2 до 2,5 кВт, что позволяет быстро нагревать воду до необходимых температур. В промышленности же могут применяться более мощные модели, достигающие 10 кВт и более, для обеспечения высокой производительности систем.

При этом важно учитывать рабочее напряжение. U-образные ТЭНы могут быть рассчитаны на 220 В, а также на более высокие значения (до 600 В). Это необходимо учитывать при проектировании электрических систем и выборе источников питания.

Материалы и их влияние на эксплуатацию

Выбор материала для U-образного ТЭНа также серьезно влияет на его эксплуатационные характеристики. Нержавеющая сталь чаще используется для бытовых и пищевых applications благодаря её устойчивости к коррозии и легкости очистки. Для более агрессивных сред предпочтительнее использовать титановые сплавы или углеродную сталь, которые лучше справляются с химическим воздействием.

Адаптация для различных условий

Кроме того, схему монтажа и конфигурацию ТЭНа можно адаптировать под конкретные условия. Например, для установки в условиях повышенной влажности используются более герметичные модели с дополнительной изоляцией, что позволяет избежать выхода из строя от воздействия коррозии.

Эффективность и экономия в использовании

U-образные ТЭНы обеспечивают значительную экономию электроэнергии, что особенно важно в условиях современного производства и бытового потребления. Снижение энергозатрат на 5–10% по сравнению с аналогами делает их более предпочтительными. Эффективность теплообмена достигается за счет уникальной конструкции и равномерного распределения температуры. Помимо этого, такие элементы часто имеют более высокий КПД, что сокращает расходы на электроэнергию.

Кроме того, использование U-образных ТЭНов имеет положительное влияние на уровень шума. Монолитные версии, например, работают практически бесшумно, что делает их подходящими для установки в жилых зонах и помещениях с повышенными требованиями к звуковому комфорту.

Монтаж и обслуживание: простота и безопасность

Монтаж U-образных ТЭНов, как было упомянуто ранее, представляет собой достаточно простой процесс. Однако важно следовать рекомендациям по установке и предусматривать возможность расширения, чтобы избежать перегрева и местного перегрева. Обслуживание этих устройств также достаточно просто — достаточно регулярно очищать их от накипи и проверять электроподключения.

При проведении профилактических работ стоит обращать внимание на состояние изоляции и целостность герметизации, что позволит продлить срок службы устройства и избежать аварийных ситуаций. Использование терморегуляторов и датчиков поможет автоматизировать процесс и предотвратить перегрев, что значительно увеличивает безопасность эксплуатации.

Будущее U-образных ТЭНов: новые технологии и решения

Технологии не стоят на месте, и U-образные ТЭНы не являются исключением. Появление новых материалов и схем управления делает их ещё более эффективными и безопасными в использовании. Внедрение IoT-технологий позволяет интегрировать системы контроля температуры и состояния ТЭНов в единую сеть, что даёт возможность удалённого мониторинга и управления.

Гибкие версии ТЭНов, которые могут адаптироваться к различным условиям работы и изменять свои характеристики при изменении температуры среды, становятся всё более популярными. Это создаёт новые возможности для их применения в самых различных областях, включая медицинские, научные и производственные.

Примеры успешного применения U-образных ТЭНов

Исследования и практические примеры применения U-образных ТЭНов подтверждают их высокую эффективность и универсальность. Например, успешное внедрение в системах водоснабжения и теплоснабжения многих жилых комплексов показало значительное сокращение затрат на отопление и горячее водоснабжение по сравнению с устаревшими системами. Также активно используются в пищевой промышленности, благодаря своей надежности и легкости в обслуживании.

Таким образом, U-образные ТЭНы становятся всё более распространенными, находя своё применение не только в традиционных сферах, но и в новых областях, открывая горизонты для дальнейших инноваций и улучшений в области нагрева.
