Подключение электрических тэнов: секреты успешного монтажа

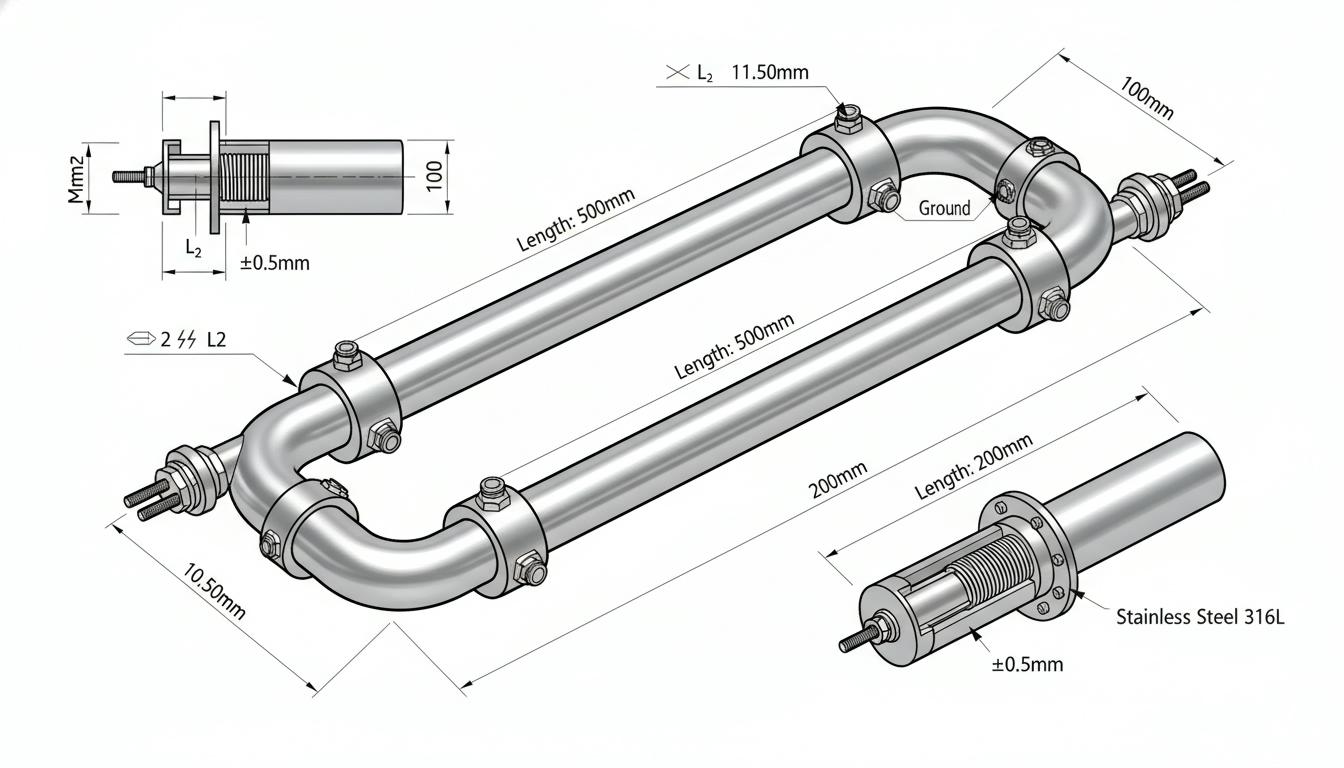

Почему правильный монтаж ТЭНа — это 80% успеха

Электрические трубчатые электронагреватели (ТЭНы) функционируют на основе нагрева nichromeовой спирали, расположенной внутри металлической оболочки, заполненной изоляцией, чаще всего из оксида магния. Неверное подключение ТЭНов может не только снизить их эффективность, но и привести к серьезным авариям, включая короткое замыкание и возгорание. Поэтому, прежде чем приступить к монтажу, важно учесть несколько ключевых нюансов: всегда проверяйте маркировку устройства, учитывая напряжение, мощность и тип контактов. Перед началом работ обязательно отключите питание и проверьте оборудование с помощью мультиметра.

Ключевые секреты перед стартом:

• Выбор кабеля: Для подключения ТЭНа выберите кабель с соответствующим сечением: для 220В до 2 кВт — 1,5 мм², для 3-5 кВт — 2,5 мм², а для трехфазных систем — 4 мм². Предпочитайте трехжильные кабели: фаза — коричневый или черный, ноль — синий, заземление — желто-зеленый.
• Обязательная защита: Установите автоматический выключатель (10-16А для бытовых ТЭНов), устройство защитного отключения (УЗО) для защиты от утечек тока и термореле для предотвращения перегрева.
• Влажные среды: Для установки в условиях с высокой влажностью выбирайте ТЭНы с защитой IP54 и герметичными соединениями.

Подготовка к монтажу: пошаговый чек-лист

Для успешного монтажа важно не только следовать инструкциям, но и тщательно подготовиться. Вот детальный алгоритм подготовки к установке нового ТЭНа:

1. Слив системы и демонтаж старого ТЭНа (если замена):

1. Откройте запорные краны и слейте жидкость в заранее подготовленную емкость.
2. Используйте гаечный ключ для откручивания гайки, которая обычно имеет диаметр резьбы 1-1,5 дюйма. К качественным ТЭНам, например, от компании GREPAN, в комплекте идет специальный ключ.
3. Аккуратно извлеките старый ТЭН, избегая повреждений оболочки, и проверьте наличие накипи. В случае ее обнаружения, очистите с помощью раствора уксуса.

2. Установка нового ТЭНа:

1. На резьбу нового ТЭНа нанесите герметик для достижения водонепроницаемости.
2. Вставьте ТЭН в гнездо, сначала наживите резьбу вручную, а затем закручивайте с помощью ключа с моментом 20-30 Нм.
3. При установке в радиатор ориентируйте термодатчик вниз, чтобы избежать образования воздушных пробок.

3. Инструменты и материалы (must-have набор):

Схемы подключения: от простого к сложному

Неправильное подключение — одна из наиболее распространенных ошибок при монтаже ТЭНов. Рассмотрим несколько схем подключения, начиная от самой простой однофазной сети до трехфазной со схемами «звезда» и «треугольник».

1. Однофазная сеть 220В:

Для подключения ТЭНа с двумя контактами просто соедините один контакт с фазой, а другой с нулем. Если используется блок из трех U-образных ТЭНов (мощность 3-6 кВт), соедините первые контакты перемычкой, соединяющую общий ноль, а вторые контакты — другой перемычкой для фазы.

2. Трехфазная сеть 380В (зависимость от нагрузки):

Схема «звезда» отлично подходит для ТЭНов, которые могут работать в диапазоне 220В и 380В. Соедините вторые контакты трех U-образных ТЭНов в общую точку (ноль), а фазы подсоедините к первым контактам каждого нагревателя.

3. Схема «треугольник»:

Эта схема лучше всего подходит для мощных ТЭНов, работающих на 380В. В ней каждое устройство подключается последовательно, что позволяет максимально увеличить мощность.

Графическое сравнение схем:

Работа с терморегулятором и доп. опциями

Правильная установка терморегулятора необходима для управления температурой нагрева. Устанавливайте датчик в отвод ТЭНа на глубину 10-15 см и подключайте его к регулятору, который в свою очередь подсоединяется к фазе. Для двухконтурных нагревателей можно использовать переключатели для пошагового регулирования температуры. Если в системе отсутствует вода, используйте поплавковый выключатель, чтобы избежать повреждений.

Следующим шагом будет ознакомление с типичными ошибками, которых следует избегать при монтаже и эксплуатации ТЭНов. Знание распространенных проблем поможет значительно повысить эффективность и безопасность работы устройства.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Работа с терморегулятором и дополнительными опциями

Правильная установка терморегулятора — это необходимый шаг для обеспечения стабильного и безопасного функционирования ТЭНа. Начните с установки датчика в отвод ТЭНа на глубину 10-15 см. Подключение должно производиться следующим образом: термодатчик соедините с регулятором, а сам регулятор — последовательно с фазой. Это позволит обеспечить точный контроль температуры нагрева.

Дополнительно, для двухконтурных ТЭНов рекомендуется установить переключатели, позволяющие ступенчатое регулирование мощности (максимум/минимум). Не забывайте о важности защиты от запуска устройства «на сухую». Для этого можно использовать поплавковый выключатель, который отключает систему, если уровень жидкости оказывается ниже допустимого.

Советы по подключению в специфических условиях

В электроплитах, например модели «Мечта», разведение контактов производится намного проще. ТЭН с тремя контактами можно подключить напрямую, минуя пакетный выключатель, при этом выполнять общую перемычку на среднем контакте, что улучшит надежность системы.

Типичные ошибки и как их избежать

Во избежание аварий и неприятных ситуаций, важно знать распространенные ошибки, совершаемые при подключении ТЭНов:

1. Перепутанная полярность. Хотя в переменном токе это не столь критично, старайтесь всегда подключать фазу к нагрузке, а ноль к общей точке.
2. Недостаточное сечение кабеля. Если ток превышает 16А, изоляция может плавиться. Для расчета используйте формулу: I = P / (U * cosφ), где cosφ = 0,9.
3. Отсутствие заземления. Это может привести к электрическому шоку при пробое устройства. Обязательно подключайте землю на корпус.
4. Перекос нагрузки в трехфазной системе. Проверьте токи на фазах — разница не должна превышать 10%.
5. Повреждение элемента при установке. Работайте осторожно, используйте прокладки и избегайте излишнего усилия.
6. Игнорирование накипи. Регулярная чистка продлевает срок службы устройства, рекомендуется проводить ее хотя бы раз в месяц.
7. Отсутствие защиты от перегрева. Термореле должно срабатывать при температурах 150-200°C.
8. Неправильные перемычки. Используйте только медные перемычки, алюминиевые могут быстро корродировать.
9. Запуск «на сухую». Перед эксплуатацией убедитесь, что система заполнена необходимой жидкостью.
10. Ошибки при подключении. Проверьте напряжение между фазой и нулём — для 220В оно должно составлять именно 220В.

Практические примеры из реальных установок

Работа с разными типами ТЭНов разнится в зависимости от их назначения и условий эксплуатации. Рассмотрим несколько примеров:

• Бойлер/водонагреватель: установка ТЭНа мощностью 1,5 кВт на напряжение 220В. Процесс монтажа занимает около 15 минут, подключение осуществляется по схеме однофазной сети.
• Радиатор отопления: батарейный ТЭН от GREPAN с термодатчиком. Перед установкой обязательно слейте воду, завершите монтаж, подключите к блоку защиты от перепадов напряжения.
• Промышленный блок: трехюнитный ТЭН с мощностью 2 кВт каждый, подключены по схеме «звезда» на трехфазную сеть 380В, с использованием кабеля с сечением 4×4 мм².

Поддержка долговечности ТЭНов

Регулярная проверка сопротивления элемента — обязательная процедура. Если падение сопротивления превышает 20%, замените прибор немедленно. В регионах с холодным климатом рекомендуется использовать ТЭНы из нержавеющей стали или титана, так как они более устойчивы к коррозии.

Помните, что экономия на монтаже может в будущем обойтись значительно дороже из-за ремонта. Если вы не уверены в своих способностях, лучше обратиться к специалистам с соответствующими допусками. Правильный монтаж и уход за ТЭНами станет залогом их бесперебойной работы на протяжении 5-10 лет.
