Подключение ТЭНы: секреты надежного отопления раскрыты
Принцип работы ТЭНа и его роль в отоплении

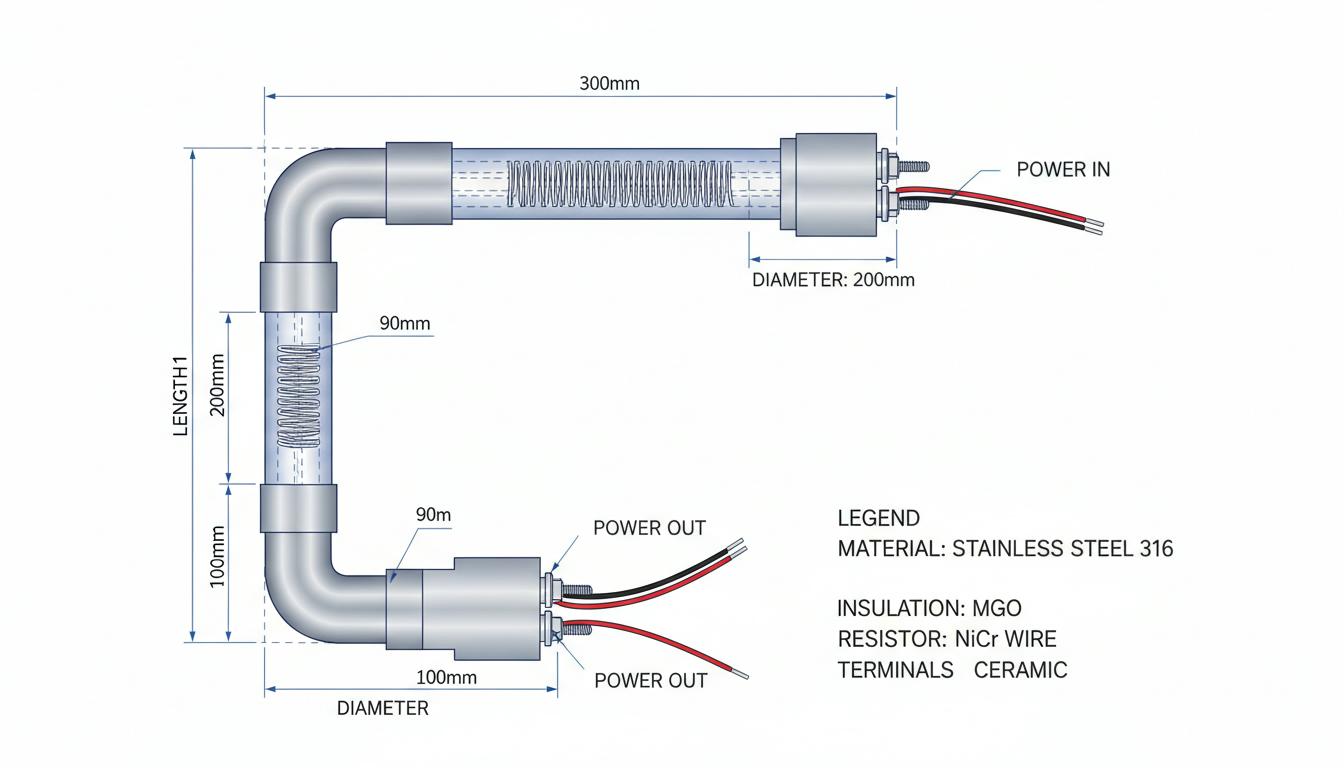

Трубчатый электронагреватель (ТЭН) функционирует по принципу прохождения электрического тока через спираль с высоким сопротивлением, что приводит к выделению тепла. Это тепло передается через изоляционный наполнитель, создавая комфортную температуру воздуха, воды или другого теплоносителя. ТЭНы находят широкое применение в системах отопления, где они могут выполнять функцию поддержки температуры, особенно в тех случаях, когда основная система отключена. Например, в твердотопливных котлах ТЭНы часто используются как резервный источник тепла, что позволяет избежать размораживания системы при временном отсутствии отопления.
Ключевые технические характеристики ТЭНов для отопления
- Номинальная мощность: диапазон от единиц Вт до десятков кВт.
- Напряжение: 12-380В (чаще 220В или 380В).
- Удельная мощность: до 20 Вт/см².
- Материалы оболочки: нержавеющая сталь, медь, титан.
- Рабочая температура: до 800°C.
Преимущества использования ТЭНов в отоплении включают высокую степень безопасности благодаря герметичности конструкции, экономичность в эксплуатации и простоту в настройке и регулировке мощностей. Сравнение мокрых и сухих ТЭНов показывает, что сухие имеют более длительный срок службы благодаря меньшему воздействию коррозии и накипи.
| Параметр | Мокрый ТЭН | Сухой ТЭН |
|---|---|---|
| Контакт с средой | Прямой | Через стенки контейнера |
| Долговечность | Средняя | Высокая |
| Применение | Бойлеры, открытые котлы | Закрытые системы отопления |
| Стоимость | Ниже | Выше, но окупается сроком службы |
Основные схемы подключения ТЭНов: «Звезда» и «Треугольник»
Для обеспечения надежности работы систем отопления крайне важно правильно подключить ТЭНы. В однофазной сети 220В ТЭНы обычно подключаются параллельно, что позволяет каждому устройству работать независимо. В трехфазных системах (380В) существуют две основные схемы подключения: «звезда» и «треугольник».
Схема «Звезда»
- Основание схемы — объединение одного конца каждого ТЭНа в общую точку, через которую будет подводиться нейтраль (N).
- Вторые концы ТЭНов подключаются к фазам A, B и C.
- Применяется для систем, где используются ТЭНы на 220В с одинаковой мощностью, обеспечивая равномерную нагрузку.
Пример: три ТЭНА по 1 кВт, каждый будет получать 220В, в итоге общий выход будет составлять 3 кВт.
Схема «Треугольник»
- В этой схеме ТЭНы соединяются последовательно: вывод первого ТЭНа присоединяется ко второму, второй — к третьему, а третий снова к первому.
- Подача напряжения происходит на точки соединения ТЭНов.
- Эта схема подходит для ТЭНов, рассчитанных на 380В, обеспечивая равное распределение нагрузки.
| Схема | Напряжение на ТЭН | Провода | Ток | Применение |
|---|---|---|---|---|
| Звезда | 220В | 3-4 (A,B,C,N) | Равномерно по фазам | Котлы 220В, неравные нагрузки |
| Треугольник | 380В | 3 (A,B,C) | Выше, равномерно | Мощные системы 380В |
Пошаговое руководство по подключению ТЭНов в системе отопления
Подготовка к установке ТЭНов начинается с обеспечения безопасности. Отключите питание в щитке и проверьте отсутствие напряжения с помощью индикатора. Подготовьте необходимые инструменты и материалы, включая мультиметр, клеммные колодки и термореле.
Монтаж
- Установите ТЭНы согласно инструкции, учитывая тип соединения (резьба, фланец или штуцер).
- Проведите кабель к месту установки, избегая перегибов и защищая от влаги.
- Подключите к клеммам нейтраль и фазы.
Подключение с автоматикой
Для обеспечения защиты от перегрева подключите фазу через двухполюсный автомат к термореле, а затем к контактору. Установите датчик температуры на реле для автоматического отключения ТЭНа при превышении установленной температуры.
Проверка и запуск
- Проверьте визуально надежность всех соединений и отсутствие короткого замыкания.
- Включите автомат и измерьте ток и напряжение, после чего проверьте нагрев.
Важно регулярно проводить очистку от накипи и контролировать изоляцию проводов.
Секреты надежности в отопительных системах
В гибридных котлах, сочетающих дровяное отопление и ТЭНы, использование автоматики позволяет минимизировать расход энергии, включая ТЭНы только при необходимости поддержания температуры. Сухие ТЭНы предпочтительнее для закрытых систем, в то время как конвекторы используют большую поверхность нагрева для эффективной конвекции воздуха.
Опытные пользователи отмечают важность соблюдения правил эксплуатации для долговечности ТЭНов. К ним относится соблюдение предельных значений мощности и регулярная проверка состояния устройства.
С правильным подключением ТЭНов возможно создание эффективной и надежной системы отопления, способной радовать уютом многие годы. В следующей части статьи мы рассмотрим дополнительные аспекты, такие как расчет необходимой мощности и выбор подходящего ТЭНа, чтобы обеспечить оптимальные условия для вашего отопления.
Расчет мощности и выбор ТЭНа для отопления
При проектировании системы отопления необходимо точно рассчитать мощность, чтобы обеспечить эффективное и равномерное прогревание всех помещений. Важно учитывать метраж отапливаемого пространства, тип теплоносителя и коэффициенты теплопотерь.
Мощность системы
Общепринятая формула для расчета необходимой мощности ТЭНов: 1 кВт на 10 м² при стандартных условиях и хорошей теплоизоляции. Для котла с общей мощностью 15 кВт оптимальным выбором будет установка 5 ТЭНов мощностью по 3 кВт каждый, подключенных по схеме «треугольник».
Выбор ТЭНа
При выборе ТЭНа следует учитывать следующие факторы:
- Материал оболочки: Нержавеющая сталь предпочтительна для систем, работающих с водой. Медь обладает высокой теплопроводностью, но подвержена коррозии, в то время как титан обеспечивает максимальную коррозионную стойкость, что делает его идеальным для агрессивных сред.
- Тип ТЭНа: Сухие ТЭНы предпочтительнее для закрытых систем, так как они менее подвержены накипи и имеют более длительный срок службы. Мокрые ТЭНы могут быть более доступны по стоимости, но требуют регулярного обслуживания.
- Монтаж: Размер резьбы и длина ТЭНа должны соответствовать требованиям системы отопления. Стандартные размеры колеблются от Ø8 до Ø18 мм.
| Материал | Теплопроводность | Коррозионная стойкость | Стоимость |
|---|---|---|---|
| Нержавейка | Средняя | Высокая | Средняя |
| Медь | Высокая | Средняя (окисляется) | Высокая |
| Титан | Низкая | Максимальная | Высокая |
Дополнительные рекомендации по эксплуатации ТЭНов
Для поддержания высокой эффективности и долговечности ТЭНов важно следить за их состоянием и соблюдать ряд эксплуатационных правил:
- Не превышайте удельную мощность: Рекомендуется следить за рабочими характеристиками, чтобы избежать риска перегрева и выхода устройства из строя.
- Регулярная очистка: Накипь и загрязнение снижают теплоотдачу, поэтому стоит проводить чистку от накипи как минимум раз в месяц, особенно в системах с жесткой водой.
- Проверка изоляции: Используйте мультиметр для проверки сопротивления изоляции (должно быть больше 1 МОм). Это поможет избежать возможных коротких замыканий.
- Используйте защитные устройства: Установка автоматов, УЗО и датчиков температуры значительно повышает безопасность эксплуатации системы.
Заключение
Правильный выбор и использование ТЭНов в системах отопления может существенно повысить эффективность и надежность. Соблюдение рекомендаций по расчету мощности и эксплуатации обеспечит долговечность и комфорт, освободив вас от лишних забот в зимний период. Следующие разделы статьи раскроют больше аспектов, связанных с возможностями автоматизации, экономии энергии и улучшения общей эффективности отопительных систем.
