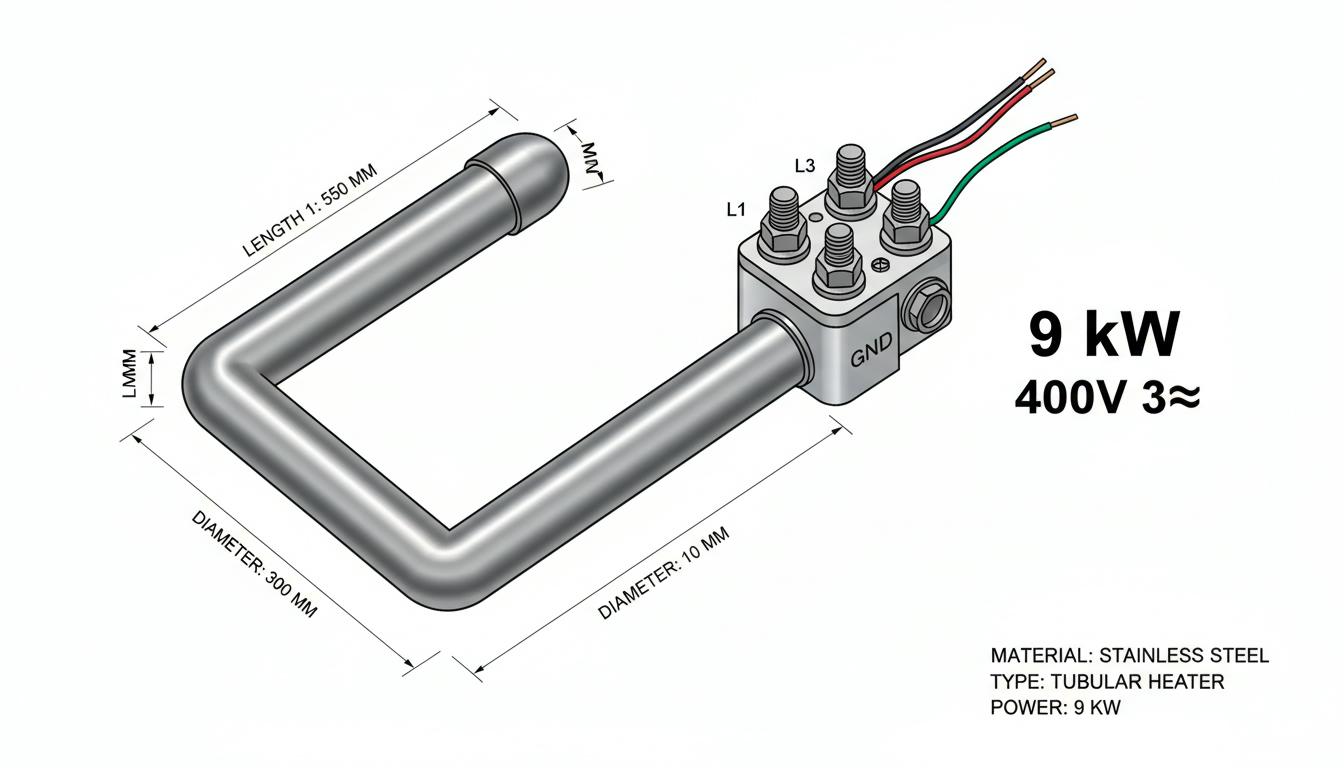

Подключение тэна 9 кВт: секреты надежной установки

Почему 9 кВт — это особый случай?

ТЭН мощностью 9 кВт представляет собой мощный элемент, предназначенный для нагрева значительных объемов воды или других жидкостей. При использовании однофазного подключения (220 В) ток может достигать около 41 А, что требует применения кабеля с сечением не менее 10 мм² и соответствующего автоматического выключателя на 50 А. Однако для такой высокой мощности настоятельно рекомендуется применять трехфазное подключение: каждая фаза будет снабжаться током 220-380 В, что позволяет равномерно распределять нагрузку и поддерживать ее на безопасном уровне (ток на фазу составит около 13-15 А).

Ключевой момент заключается в том, что количество ТЭНов должно быть кратно 3 (например, три по 3 кВт или девять по 1 кВт). Это обеспечивает симметричное распределение нагрузки в схемах «звезда» и «треугольник», минимизируя риск перекоса фаз и позволяя экономить до 10-15% электроэнергии. При подключении ТЭНов мощностью 220 В целесообразно использовать схему «звезда» для повышения безопасности клемм, в то время как при использовании 380 В можно применить схему «треугольник» для мощных блоков, что также помогает избежать перегрева соединений.

Таблица расчета параметров для ТЭНа 9 кВт:

Эти значения учитывают использование медного кабеля и устройства защитного отключения (УЗО) на 30 мА. Для применения алюминиевого кабеля следует увеличивать сечение на 1,5 раза.

Схемы подключения: звезда vs. треугольник

Схема «Звезда» — для равномерного нагрева и безопасности

Схема «звезда» идеально подходит для подключения ТЭНов на 220 В в трехфазной сети. В этой схеме все первые выводы соединяются в нулевую точку, а ко вторым выводам подаются фазы A, B и C. Для этого используется 5-жильный кабель с дополнительным заземлением.

Пошаговое подключение блока 9 кВт (3 ТЭНа по 3 кВт):

1. Подготовка: Отключите питание, слейте жидкость. Проверьте сопротивление каждого ТЭНа мультиметром (оно должно быть одинаковым в пределах ±5%).
2. Перемычки: Соедините все первые контакты ТЭНов между собой, а оставшиеся контакты подключите к фазам.
3. Фазы: Подключите белый провод (A) к первому свободному контакту, черный (B) ко второму, коричневый (C) к третьему.
4. Нейтраль: Подключите синий провод к перемычке первых контактов.
5. Заземление: Присоедините желто-зеленый провод на болт корпуса блока.

Секрет надежности: Использование схемы «звезда» устраняет перекос фаз, что снижает риск перегрева. Для установки мощностью 9 кВт ток ~ 13 А — клеммы не нагреваются, как это может происходить при использовании «треугольника», где ток может достигать 27 А.

Схема «Треугольник» — для максимальной мощности

Эта схема подходит для ТЭНов на 380 В без нулевого провода и требует 4-жильный кабель. Подключение осуществляется поочередно: вывод 1 первого ТЭНа соединяется с выводом 1 второго ТЭНа, вывод 2 второго с выводом 2 третьего, и вывод 2 первого соединяется с выводом 1 третьего. Это создает замкнутый контур с тремя плечами, который подключается к фазам L1, L2 и L3.

Пошаговое подключение для 9 кВт:

1. Соедините вывод 1 ТЭНа №1 с выводом 1 ТЭНа №2.
2. Вывод 2 ТЭНа №2 соедините с выводом 2 ТЭНа №3.
3. Вывод 2 ТЭНа №1 соедините с выводом 1 ТЭНа №3.
4. Подключите фазы: L1 (белый) к вершине A, L2 (коричневый) к B, L3 (синий) к C.
5. Заземление подключите к корпусу.

Секрет: Подготовьте «треугольник» на клеммной колодке заранее — это существенным образом ускорит монтаж. Обязательно проверяйте изоляцию: сопротивление должно составлять более 1 МОм.

Сравнение схем для 9 кВт:

Пошаговая инструкция по установке: от А до Я

1. Подготовка (30-60 мин, сократите до 15 мин по шаблону)

• Инструменты: Мультиметр, отвертки, ключи (M4-M8), пресс-клещи для наконечников, фум-лента/герметик, УЗО 30 мА, автомат (20 А).
• Материалы: Кабель 4-6 мм² (медь, ВВГнг), наконечники-кольца, шайбы, гроверы, прокладки.

Секрет: Подготовьте шаблон — разложите все по порядку. Обязательно отключите питание и проверьте отсутствие напряжения перед началом работы.

Для блока на 9 кВт проверьте диаметр трубок (рекомендуемый стандарт — 8-18 мм), необходимую длину (280-600 мм) и материалы (рекомендуется нержавейка для воды). Установите ТЭН в нижней части емкости для обеспечения лучшей конвекции и более равномерного распределения тепла.

2. Физический монтаж (10-20 мин)

Резьбовой ТЭН: Нанесите фум-ленту (5-7 витков) на резьбу, ввинтите ТЭН в гнездо и затяните контргайкой с моментом 20-30 Нм. Учитывайте тепловое расширение — не перетягивайте.

Фланцевый ТЭН: Нанесите герметик на прокладку/кольца, вставьте ТЭН, аккуратно затяните болты крест-накрест.

При установке настенных конструкций важно использовать анкерные крюки, которые смогут выдержать двойную нагрузку, а также предусмотрите предохранительный клапан — это обязательное требование.

Секрет: Параллельное подключение нескольких ТЭНов обеспечивает равномерную нагрузку, что предотвращает перегрев и позволяет увеличить срок службы оборудования.

3. Электрическое подключение (10-15 мин)

К клеммам: Подключайте провода с использованием гайки M4, шайбы и наконечников. Убедитесь, что соединения надежные, затем затяните динамометрическим ключом для избежания искрения.

Нейтраль закорачивается на болт M8 в перемычке. Установите защитный кожух и выполните заземление корпуса.

Секрет: Предварительное обжатие наконечников — это ключевой момент для исключения электрических искр.

4. Проверка и запуск

После установки используйте мультиметр для проверки наличия короткого замыкания и других неисправностей, убеждайтесь, что сопротивление изоляции превышает 1 МОм. Заполните систему водой — никогда не запускайте ТЭН «всухую». Позвольте устройству поработать 15 минут, чтобы проверить наличие течей и установить стабильность температуру.

Установите термостат для контроля температуры — это поможет предотвратить перегрев и обеспечит безопасность в процессе эксплуатации.

Секреты надежной установки от профессионалов

1. Быстрый монтаж: Использование последовательного шаблона — это возможность сократить время установки с 4 часов до 1-2 часов. Параллельная подготовка кабелей также позволяет сэкономить время.
2. Герметизация: Рекомендуется применять герметик в сочетании с кольцами, проверка системы под давлением займет 10-15 минут.
3. Защита: Использование УЗО и автоматов обязательно для мощностей свыше 2 кВт. Для системы на 9 кВт лучше выбрать дифавтомат с номиналом 25 А.
4. Расчет тока: Формула I = P / (U × √3 × cosφ) указывает, что для схемы «звезда» ток составляет примерно 13 А.
5. Теплоизоляция: Обертывание клемм термостойкой лентой продляет срок службы оборудования на 30%.
6. Мониторинг: Установите датчик температуры, чтобы избежать перегрева и кипения жидкости.

Типичные ошибки и как их избежать

Часто бывает, что игнорирование теплового расширения приводит к тому, что ТЭН «ведет» на 1-2 мм и это рвет прокладки. Для предотвращения данной проблемы рекомендуется оставлять зазор в 0,5 мм.

Безопасность: основа всего

• Всегда отключайте питание перед началом работы.
• Работайте в диэлектрических перчатках.
• Устанавливайте УЗО 30 мА и автоматические выключатели — обязательно для мощностей более 2 кВт.
• Избегайте: слива воды под напряжением, работы без предохранительного клапана, сухого запуска.
• Профессиональный секрет: Назначение ответственного за безопасность работы снижает риски на 90%.

Практические примеры для 9 кВт

• Водонагреватель: Блок из 3 ТЭНов по 3 кВт в схеме «звезда» — идеальный выбор для использования в домашних условиях.
• Котел: Применение схемы «треугольник» на 380 В — подходит для объема 500-1000 литров.
• Промышленность: Параллельные группы с термостатом для эффективного управления температурой.

Следуя данным рекомендациям и наученным секретам, ТЭН мощностью 9 кВт может проработать 5-10 лет без сбоев. Для более сложных ситуаций целесообразно обращаться к профессионалам — хотя самостоятельная установка может сэкономить бюджеты, необходимые знания и опыт всегда сыграют ключевую роль в обеспечении надежности всей системы.

Продолжим далее, углубляясь в конкретные аспекты и нюансы установки электрических ТЭНов, которые позволят вам добиться максимальной эффективности и безопасности в использовании данной техники.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Дополнительные аспекты установки ТЭНа 9 кВт

Выбор места установки и системы охлаждения

Важно обратить внимание на выбор места установки ТЭНа, особенно если он используется в промышленных условиях. Рекомендуется устанавливать ТЭН в хорошо проветриваемом помещении, где исключается вероятность перегрева. Обеспечьте достаточное пространство вокруг устройства для доступа к нему на случай обслуживания и ремонта. Оптимальное расстояние до стенки — не менее 30 см, чтобы тепло могло эффективно рассеиваться и ТЭН работал в нормальном режиме.

Кроме того, стоит учитывать наличие системы охлаждения. Установка дополнительных вентиляторов или использование камер для отведения горячего воздуха может значительно продлить срок службы устройства. В случаях, когда ТЭН установлен в замкнутом пространстве, установка термостатов и контроль температуры также являются важными мерами для предотвращения перегрева.

Использование дополнительных устройств защиты

Для повышения безопасности эксплуатации ТЭНа 9 кВт следует использовать дополнительные устройства защиты. Установите устройства защитного отключения (УЗО) и термостаты, которые помогут контролировать и ограничивать температуру воды для предотвращения перегрева или образования перегрузок в системе. Использование датчиков температуры и давления обеспечит своевременное реагирование на отклонения от нормальных параметров работы.

Обслуживание и уход

Регулярное обслуживание ТЭНа важно для поддержания его рабочей способности. Рекомендуется проводить проверку состояния нагревательных элементов, систем теплоизоляции и соединений. Признаки, такие как шумы, повышенная температура оболочки или необычные запахи, должны насторожить и потребовать немедленного вмешательства. Чистка от накипи и загрязнений также является важной процедурой, которая способствует долгосрочной эксплуатации устройства.

Обзор современных технологий

Современные ТЭНы могут комплектоваться интеллектуальными системами управления, которые позволяют автоматизировать процесс нагрева. Наличие сенсорных панелей и Wi-Fi модулей делает процесс более удобным — такие системы могут быть настроены на удалённое управление через мобильные приложения. Это значительно упрощает мониторинг и управление температурными условиями.

Общие рекомендации по использованию

При эксплуатации ТЭНа 9 кВт важно следовать ключевым рекомендациям:

• Не перегружайте систему: Следите за допустимыми значениями мощности для вашего агрегата.
• Регулярно проверяйте рабочие параметры: Температура, давление и ток должны соответствовать установленным нормам.
• Не игнорируйте сигналы о неисправностях: Неправильная работа устройства может привести к его выходу из строя.

Советы по экономии энергии

Снижение затрат на электроэнергию становится актуальной задачей, особенно при использовании мощных нагревательных систем. Для этого можно:

• Использовать программируемые термостаты: Они позволяют автоматически регулировать температуру в зависимости от времени суток и потребления.
• Изолировать трубы и соединения: Эффективная теплоизоляция снизит потери энергии, что положительно скажется на работе системы.
• Организовать регулярное техническое обслуживание: Профилактические работы с ТЭНом позволят поддерживать его в рабочем состоянии и минимизировать затраты на электроэнергию.

Заключение

Соблюдение всех вышеперечисленных рекомендаций и обучение необходимым навыкам работы с ТЭНами значительно увеличат срок их службы и обеспечат надежную работу оборудования. Установка и подключение ТЭНа на 9 кВт требует не только технических знаний, но и внимательности к деталям, что в итоге приведет к максимальной эффективности и безопасности на протяжении всего времени эксплуатации.

В следующий раз мы более детально рассмотрим специфические случаи и необычные ситуации, возникшие в процессе работы с ТЭНами и способы их решения. Это обеспечит вам полный контроль над системой и уверенность в её надежности.
