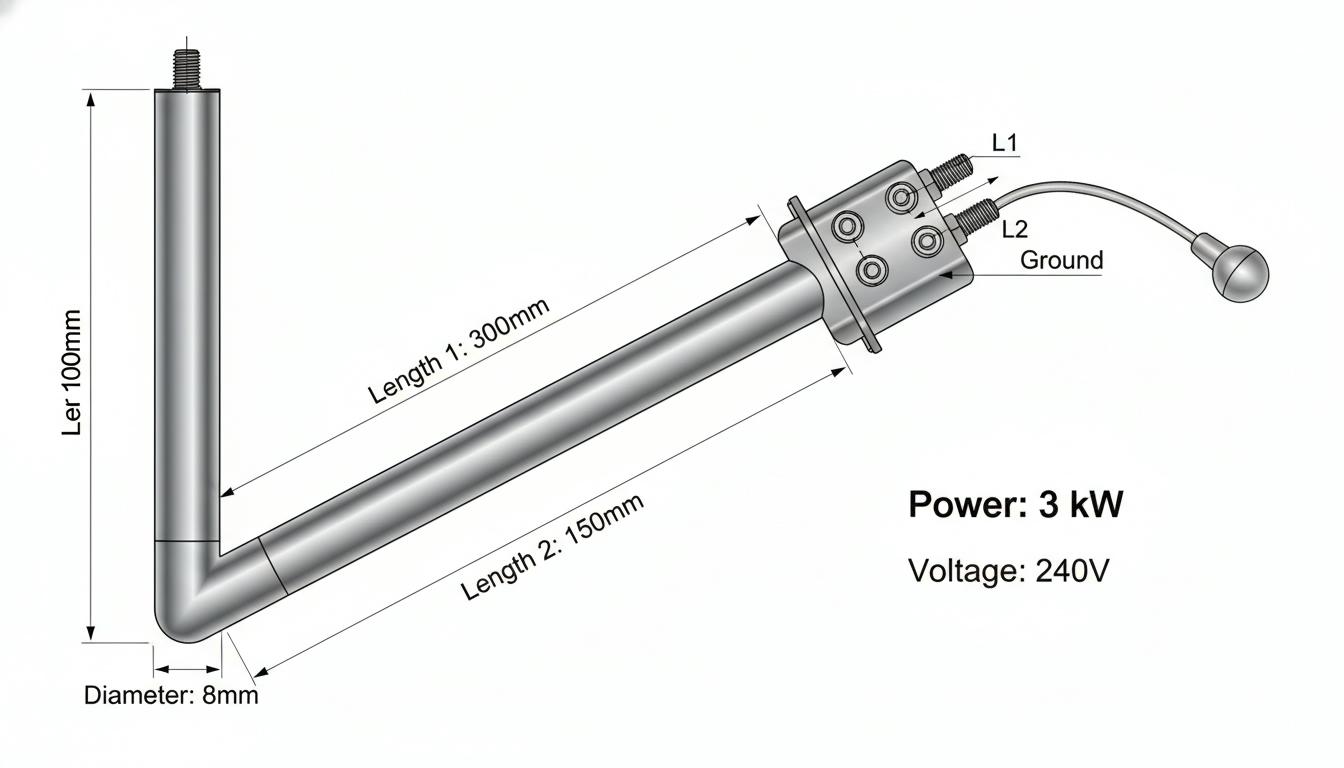

Подключение тэна 3 кВт: секреты надежной установки

Выбор схемы подключения в зависимости от напряжения сети

Первый и самый важный шаг при подключении ТЭНа 3 кВт — это правильный выбор схемы подключения, который напрямую зависит от напряжения, на которое рассчитан нагреватель.

Для ТЭНов мощностью 3 кВт существуют два основных варианта: однофазный на 220 В и трехфазный на 380 В. Выбор между ними зависит от наличия в вашем доме или объекте соответствующей электросети. Если у вас имеется только однофазная сеть 220 В, то необходимо использовать ТЭН, рассчитанный именно на это напряжение. Если же доступна трехфазная сеть 380 В, вы можете использовать более мощные нагреватели с лучшим распределением нагрузки по фазам.

При работе с трехфазной сетью применяются две основные схемы соединения — «звезда» и «треугольник». Для ТЭНов, рассчитанных на напряжение 220 В, используется схема «звезда», при которой каждый ТЭН получает фазное напряжение 220 В относительно нулевого проводника. Для нагревателей, рассчитанных на 380 В, применяется схема «треугольник», где напряжение подается между фазами.

Схема подключения по типу напряжения

При подключении блока из трех идентичных ТЭНов по 1 кВт каждый (общая мощность 3 кВт) в трехфазную сеть следует применять схему «звезда». В этом случае:

Первый вывод каждого ТЭНа соединяется в общей клеммной колодке и подключается к нулевому проводнику (нейтраль N, обычно синий или черный провод).
Второй вывод первого ТЭНа подключается к фазе L1 (коричневый провод).
Второй вывод второго ТЭНа подключается к фазе L2 (черный провод).
Второй вывод третьего ТЭНа подключается к фазе L3 (серый провод).

Такое распределение обеспечит равномерное распределение нагрузки по всем трем фазам и минимизирует риск перекоса напряжения в электросети. Каждый нагреватель в этом случае получает фазное напряжение 220 В, что обеспечивает его нормальную работу и продлевает срок службы оборудования.

Подключение к однофазной сети 220 В

Если в вашем доме имеется только однофазная сеть напряжением 220 В, то подключение ТЭНа 3 кВт выполняется более простым способом. Для реализации этого варианта потребуется:

Необходимое оборудование:

3-жильный провод с сечением, выбранным в зависимости от мощности (обычно 2,5–4 мм² для мощности 3 кВт).
Белый провод для фазы.
Синий провод для рабочего нуля.
Желто-зеленый провод для защитного заземления корпуса ТЭНа.

Порядок соединения:

Используются две перемычки для соединения контактов ТЭНов.
Первая перемычка соединяет по одному контакту от каждого ТЭНа.
Вторая перемычка соединяет оставшиеся свободные контакты каждого ТЭНа.

Такая схема обеспечит равномерный нагрев всех элементов нагревателя при подключении питания и предотвратит перегрев отдельных секций. Важно помнить, что при использовании однофазной сети 220 В ток, протекающий через кабель и клеммы, будет значительным, поэтому необходимо использовать провод достаточного сечения.

Подключение к трехфазной сети 380 В

Трехфазная сеть напряжением 380 В позволяет более эффективно распределить нагрузку и использовать оборудование с большей мощностью. При подключении ТЭНа 3 кВт в такую сеть необходимо учитывать несколько важных моментов.

Для трехфазного подключения потребуется 5-жильный провод, включающий три фазных провода, нулевой провод и провод заземления. Сечение провода должно быть выбрано таким образом, чтобы кабель мог безопасно передавать ток без избыточного нагрева. При мощности нагревателя 3 кВт и напряжении 380 В сечение кабеля должно быть не менее 2,5 мм², а для более мощных систем — 4 мм² и выше.

Распределение цветов проводов по международному стандарту:

Цвет провода	Функция
Белый или коричневый	Фаза A (L1)
Черный	Фаза B (L2)
Коричневый или серый	Фаза C (L3)
Синий	Рабочий ноль (N)
Желто-зеленый	Защитное заземление (PE)

При подключении блока из трех ТЭНов по 1 кВт каждый необходимо использовать перемычку для соединения по одному контакту от каждого ТЭНа, и это соединение должно быть подключено к рабочему нулю. Оставшиеся контакты каждого ТЭНа последовательно подключаются к фазам A, B и C соответственно.

Расчет параметров и подбор защитной аппаратуры

Перед подключением ТЭНа 3 кВт необходимо произвести расчеты, которые помогут определить требуемые характеристики защитного оборудования и кабелей.

Расчет сопротивления ТЭНа:

Сопротивление трубчатого нагревателя можно рассчитать по формуле R = U²/P, где U — напряжение, а P — мощность. Например, для ТЭНа мощностью 1 кВт при напряжении 220 В сопротивление составит приблизительно 48 Ом. Эта информация полезна для проверки целостности нагревателя перед установкой.

Расчет тока:

При мощности 3 кВт на напряжении 220 В (однофазное подключение) ток составит приблизительно 13,6 ампера. При трехфазном подключении на 380 В и распределении нагрузки по трем фазам ток через каждый провод будет меньше.

Выбор автоматического выключателя:

Для защиты ТЭНа мощностью 3 кВт при однофазном подключении на 220 В необходимо использовать автоматический выключатель номиналом 16 А. При трехфазном подключении на 380 В следует использовать трехполюсный автоматический выключатель соответствующего номинала.

Устройство защитного отключения (УЗО):

Обязательно должно использоваться устройство защитного отключения номиналом 30 мА для защиты от поражения электрическим током при повреждении изоляции. УЗО необходимо выбирать с учетом общего тока утечки всего оборудования, подключенного к этой линии.

Тепловые реле и термостаты:

Для дополнительной защиты ТЭНа от перегрева рекомендуется использовать тепловые реле или встроенные термостаты, которые отключат питание при превышении допустимой температуры.

Подготовка и практические советы по монтажу

Успешная установка ТЭНа 3 кВт зависит от правильной подготовки и соблюдения последовательности действий. Специалисты рекомендуют заранее подготовить все необходимое оборудование, что позволит сократить время работы с 4 часов до 1-2 часов.

Предварительная подготовка:

Убедитесь, что все ТЭНы, если их несколько, рассчитаны на одинаковое напряжение. Использование нагревателей на 220 В и 380 В в одной схеме приведет к их перегреву и выходу из строя.
Измерьте сопротивление каждого ТЭНа омметром — оно должно соответствовать расчетному значению.
Проверьте целостность корпуса и отсутствие видимых повреждений.
Подготовьте все необходимые инструменты и материалы: кабели, клеммники, болты, гайки, шайбы, герметик.

Подготовка отверстий:

При установке ТЭНа в емкость с водой необходимо предварительно подготовить отверстие, соответствующее диаметру трубки нагревателя. Стандартные диаметры трубок ТЭНов варьируются от 8 до 18 мм. Рекомендуется использовать шаблон отверстия по паспорту ТЭНа, чтобы обеспечить точное совпадение размеров.

Выбор способа крепления:

ТЭНы могут крепиться несколькими способами:

С помощью готовых фланцев (болтовое крепление).
С использованием резьбовых штуцеров.
С применением контргаек и прокладок.

Для каждого способа крепления необходимо выбрать соответствующий герметизирующий материал. Обычно используется герметик на основе силикона или ПТФЕ-лента для резьбовых соединений.

Процесс установки и герметизация

Правильная герметизация соединения ТЭНа с емкостью — одна из самых важных операций, так как любая утечка может привести к коротким замыканиям и выходу оборудования из строя.

Последовательность установки:

Подготовка герметика: Нанесите герметик на прокладку и уплотнительные кольца. Это обеспечит лучшую герметизацию соединения.
Вставка ТЭНа: Осторожно вставьте трубчатый нагреватель в отверстие, убедившись, что он проходит без перекосов.
Первоначальная фиксация: Затяните контргайку или болты фланца вручную, чтобы ТЭН не выскочил из отверстия.
Окончательное затягивание: Используя гаечный ключ, затяните крепеж с моментом затяжки 20–30 Нм. Важно не перетягивать крепеж, так как это может привести к деформации прокладок и утечкам. Кроме того, необходимо учитывать тепловое расширение материалов при нагреве.
Проверка герметичности: Наполните емкость водой и дайте ей постоять 10–15 минут. Внимательно осмотрите место соединения ТЭНа с емкостью. Из отверстия не должна сочиться вода. Если обнаружены утечки, вкручивайте или затягивайте ТЭН до тех пор, пока вода не перестанет течь.

Электрические соединения и клеммники

Качественное электрическое соединение — это залог надежной и безопасной работы ТЭНа в течение длительного времени.

Выбор клеммников:

Используйте клеммы с винтовыми зажимами и гайками M4. Правильная последовательность сборки соединения: гайка, шайба, наконечник-кольцо (требуется обжимка проводов), шайба, пружинная шайба (гровер), затем фиксация гайкой.

Обработка проводов:

Снимите изоляцию с концов проводов на 5–7 мм.
Используйте кабельные наконечники, соответствующие диаметру болтов клеммников.
Обожмите наконечники с помощью специального инструмента — гидравлического или механического обжимника.
Проверьте, что наконечник надежно фиксируется на проводе.

Подключение в клеммник:

Вставьте наконечник в отверстие клеммы.
Надвиньте шайбу.
Затяните гайку гаечным ключом, обеспечивая надежный контакт.

Важно проверить, что все контакты плотно затянуты, но не перетянуты, так как это может привести к повреждению резьбы.

Соблюдение мер безопасности

Электробезопасность при установке и эксплуатации ТЭНа — это критически важный аспект, который не должен игнорироваться.

Обязательные меры безопасности:

Отключение питания: Всегда отключайте питание перед началом работы. Используйте индикаторную отвертку или мультиметр для проверки отсутствия напряжения на всех проводах.
Заземление: При наличии заземляющего провода (PE) обязательно подключите его к корпусам всех ТЭНов и к корпусу емкости (если она металлическая). Это обеспечивает электробезопасность в случае повреждения изоляции.
УЗО и защитные устройства: Убедитесь в наличии и правильном функционировании устройства защитного отключения номиналом 30 мА. Проверьте его срабатывание нажатием кнопки «ТЕСТ» перед включением оборудования.
Правила эксплуатации: Категорически запрещается включать ТЭН без воды в емкости (это приведет к мгновенному выходу из строя нагревателя); сливать воду при подключенном питании или работающем оборудовании; работать с оборудованием под напряжением (производить электрические соединения, переключение схем или регулировку); оставлять включенный ТЭН без присмотра на длительное время.

Типичные ошибки и способы их избежания

Опыт практической работы с ТЭНами показывает, что большинство проблем возникает из-за допущения одних и тех же ошибок.

Наиболее распространенные ошибки:

Несоответствие напряжений: Использование ТЭНов, рассчитанных на разные напряжения в одной схеме, приводит к перегреву одних нагревателей при недогреве других.
Отсутствие нулевого провода при использовании схемы «звезда»: Нулевой провод является обязательным элементом цепи.
Неправильный подбор автоматики: Использование автоматов с неправильными номиналами может привести к их срабатыванию при нормальных условиях или отсутствию защиты при авариях.
Слабое крепление контактов: Плохо затянутые контакты вызывают нагрев соединений и их поломку.
Использование кабеля недостаточного сечения: Кабель с малым сечением приводит к перегреву и повреждению изоляции.
Неправильное соединение при переходе между схемами «звезда» и «треугольник»: Переключение допускается только при полном отключении питания.
Игнорирование идентичности ТЭНов: Все нагреватели должны иметь одинаковые номинальные характеристики.

Проверка и тестирование перед включением

Перед подачей полного напряжения на ТЭН необходимо провести ряд проверок, которые помогут выявить и предотвратить возможные проблемы.

Последовательность проверок:

Измерение изоляции: Используя мегомметр, проверьте сопротивление изоляции между проводниками и корпусом ТЭНа.
Проверка сопротивления: Омметром измерьте сопротивление каждого ТЭНа.
Визуальный осмотр: Проверьте герметичность соединений и целостность кабелей.
Проверка заземления: Убедитесь, что заземляющий провод надежно подключен ко всем металлическим корпусам.
Тестирование УЗО: Нажмите кнопку «ТЕСТ» на устройстве защитного отключения.
Включение под наблюдением: После выполнения всех предварительных проверок включите систему и понаблюдайте за ее работой.

Контроль и мониторинг во время работы

После успешного включения ТЭНа необходимо регулярно проверять его состояние и параметры работы.

Основные параметры для контроля:

Температура воды: Следите за тем, чтобы вода прогревалась до требуемой температуры.
Звуки и вибрация: Нормально работающий ТЭН практически бесшумен.
Запахи: Ненормальные запахи могут указывать на необходимость немедленного отключения оборудования.
Утечки воды: Регулярно проверяйте соединение ТЭНа с емкостью на предмет утечек.

Экономия времени и профессиональный подход

Опытные электрики рекомендуют несколько приемов, позволяющих ускорить и упростить процесс установки.

Специфика установки для настенных водонагревателей

Если ТЭН устанавливается в емкость настенного водонагревателя, существуют дополнительные требования безопасности.

Требования для настенной установки:

Закрепите анкерные крюки в стене так, чтобы они выдерживали в два раза больше веса полной емкости с водой.
Установите емкость на кронштейны согласно инструкциям производителя.
Установите предохранительный клапан перед использованием водонагревателя.
Убедитесь, что имеется надлежащая система слива воды при техническом обслуживании.

Когда следует обращаться к профессионалам

Монтаж и подключение ТЭНа — это работа, требующая определенных знаний и навыков. Если у вас возникают сомнения в своих способностях или в понимании схемы подключения, рекомендуется обратиться к специализированной организации с соответствующей квалификацией.

Профессиональный электрик обладает глубокими знаниями электротехники и нормативных документов, специальным измерительным оборудованием и опытом устранения нестандартных ситуаций.

Доверив работу профессионалам, вы получите гарантии качества установки и безопасности вашего оборудования.

Переходя ко второй части, мы рассмотрим детали процесса установки и наиболее распространенные ошибки, которые следует избегать.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Подобрать ТЭН по фото в Телеграм
Подобрать ТЭН по фото в WhatsApp

Дополнительные аспекты установки ТЭНа

После завершения основных этапов установки ТЭНа 3 кВт и проверки всех подключений, следует учитывать несколько дополнительных аспектов, которые помогут обеспечить надежную и долговременную эксплуатацию оборудования.

Способы подключения к системе водоснабжения

При установке ТЭНа в систему водоснабжения необходимо учитывать, как именно будет подводиться вода к нагревателю и каким образом будет происходить отвод горячей воды. Варианты подключения могут различаться в зависимости от особенностей системы:

Параллельное подключение: Вода подводится сразу к нескольким ТЭСам, что позволяет равномерно распределять нагрузку и улучшает скорость нагрева.
Последовательное подключение: В этом случае удается достичь более высокой температуры воды, однако снижает общую производительность системы.

Установка дополнительных датчиков и контроллеров

Для улучшения контроля и управления работой ТЭНа можно установить дополнительные датчики температуры и давления, а также контроллеры, которые помогут оптимизировать процесс нагрева. Рекомендуется:

Установить термостат для автоматического отключения ТЭНа при достижении заданной температуры воды.
Использовать манометры для контроля давления в системе, что поможет избежать избыточной нагрузки на оборудование.

Техническое обслуживание ТЭНа

Для обеспечения надежной работы ТЭНа необходимо проводить регулярные checkup. Вот некоторые ключевые моменты для планового обслуживания:

Регулярная проверка соединений на предмет коррозии и загрязнений.
Промывка ТЭНа от накипи и других отложений, особенно если вода имеет высокую жесткость.
Проверка состояния теплоизоляции и герметичности соединений.

Проблемы и их устранение

В процессе эксплуатации ТЭНа могут возникать различные проблемы. Важно знать, как их диагностировать и устранять:

Недостаточный нагрев воды

Если вода нагревается недостаточно, вероятные причины могут включать:

Неправильное подключение оборудования.
Засоры в трубы или фильтре.
Проблемы с электрическими соединениями.

Проблемы с электропитанием

Если ТЭН не включается или не работает должным образом, нужно проверить:

Наличие напряжения в сети.
Работу автоматического выключателя и УЗО.
Целостность проводки и клемм.

Утечки воды

При обнаружении утечек важно своевременно ликвидировать проблему. Необходимо:

Проверить герметичность соединений.
Убедиться, что уплотнительные кольца и герметики находятся в исправном состоянии.
При необходимости заменить поврежденные компоненты или уплотнители.

Заключительные советы по эксплуатации ТЭНа

Для бесперебойной работы и максимальной эффективности ТЭНа, следуйте следующим рекомендациям:

Не забывайте учитывать режимы и нагрузки во время работы устройства.
Контролируйте уровень воды в резервуаре и избегайте его пересушивания.
Регулярно проверяйте состояние электроники и защитных устройств.
Записывайте все этапы обслуживания и ремонтов для дальнейшего анализа.

Старательное следование вышеперечисленным рекомендациям позволит вам получить максимальную отдачу от вашего ТЭНа и обеспечить его длительную и безопасную эксплуатацию.
