Подключение тэна стиральной машины: секреты и советы!

Почему ТЭН выходит из строя и когда пора его менять?

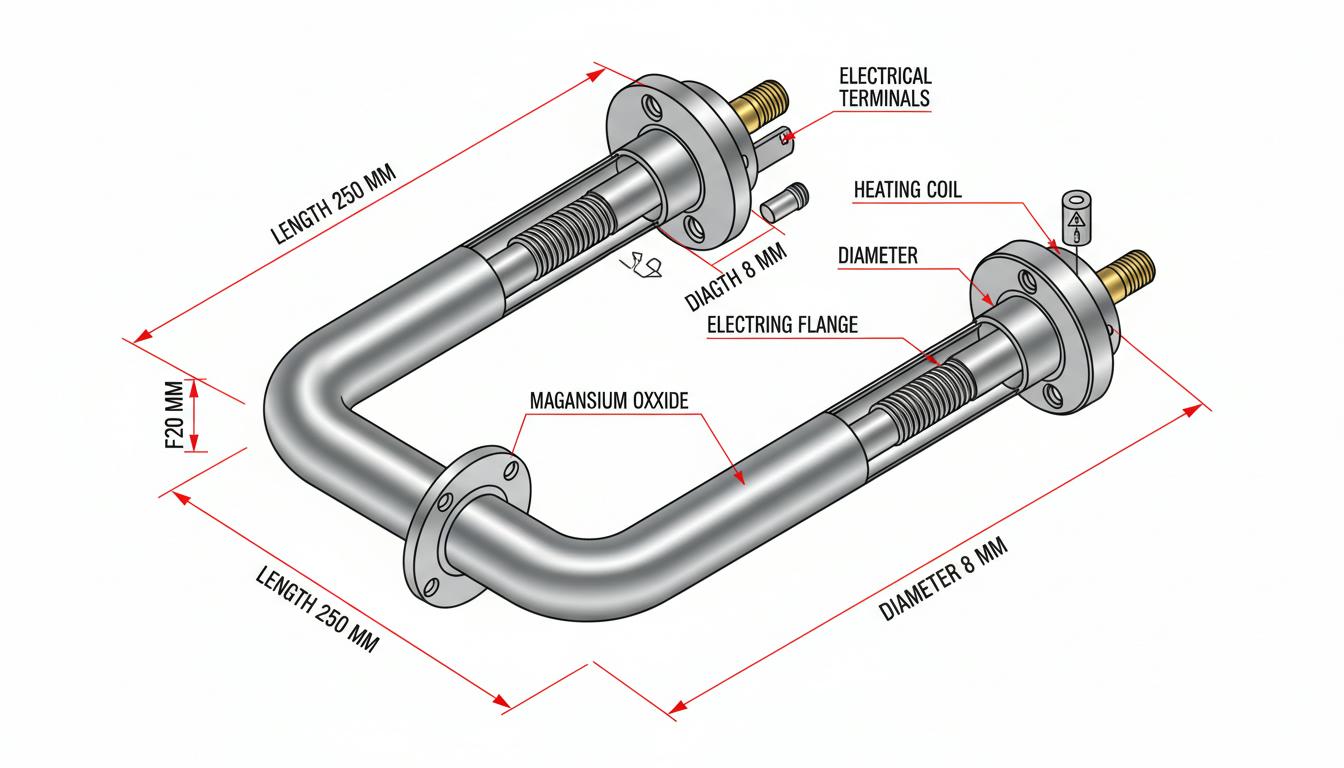

ТЭН — основной нагреватель воды в стиральной машине, представляющий собой металлическую трубку с nichromeовой спиралью внутри, изолированной оксидом магния. Этот элемент, расположенный в нижней части бака, работает под напряжением 220 В, обеспечивая нагрев воды до 90–95°C по сигналу термостата. К сожалению, срок службы ТЭНа может существенно снизиться из-за нескольких факторов.

Основные причины поломок:

• Накипь и коррозия: Жесткая вода оставляет солевые отложения, что может перегревать спираль и приводить к ее обрыву. При плохом качестве воды ТЭН служит в среднем 3–5 лет.
• Перепады напряжения: Если напряжение в сети превышает 240 В или падает ниже 200 В, это приводит к ускоренному износу.
• Механические повреждения: Удары при транспортировке или вибрация во время работы оборудования.
• Проблемы с термодатчиком: Термодатчик отключает ТЭН; если он неисправен, машина не греет воду.

Секрет мастера №1

Перед заменой важно проверить не только ТЭН, но и термодатчик (термистор). Обычно он крепится рядом с ТЭНом и часто выходит из строя одновременно с ним. Нормальное сопротивление ТЭНа должно находиться в диапазоне 20–40 Ом (для мощности 1,5–2,5 кВт). Если значение выше 50 Ом, это указывает на обрыв, а показатель ниже 10 Ом свидетельствует о пробое на корпус.

Как диагностировать?

1. Отключите машину от сети.
2. Снимите заднюю или переднюю панель.
3. Используйте мультиметр в режиме омметра для измерения сопротивления между клеммами (фаза и ноль). Нормальный уровень: 20–30 Ом.
4. Проверьте на утечку: один щуп на клемму, другой на корпус — сопротивление должно быть бесконечным.
5. В режиме амперметра подключите машину к сети: ток должен составлять 6–10 А (в зависимости от паспортных данных).

Если ТЭН "пробивает" или находится в состоянии обрыва — необходимо произвести замену.

Необходимые инструменты и материалы: полный комплект для ремонта

Чтобы не отвлекаться на поиск инструментов в процессе замены, подготовьте все заранее. Вот набор, который вам понадобится:

Цена комплекта: 500–1500 руб. Новый ТЭН — 800–2000 руб. в зависимости от бренда (Bosch, LG, Indesit).

Совет

При выборе нового ТЭНа предпочтите вариант с анодированным покрытием, так как он более устойчив к накипи и продлевает срок службы аппарата на 20–30%.

Определение расположения ТЭНа: задний или передний доступ?

Не все стиральные машины идентичны, и расположение ТЭНа может варьироваться. В большинстве случаев ТЭН находится сзади (примерно 80% моделей), но есть и варианты с передним доступом.

• Задний доступ (например, LG, Samsung, Bosch): У большинства машин имеется большое отверстие в задней стенке бака. Для ремонта необходимо снять заднюю панель (обычно 4–6 винтов).
• Передний доступ (например, Electrolux, Whirlpool, Gorenje): ТЭН в таких моделях располагается за маленьким отверстием сзади. В таком случае придется снять переднюю панель, манжету люка и нижнюю крышку.

Секрет №2

Перед началом работы разверните машину задом, чтобы проверить доступ. Если отверстие большое, то ТЭН находится сзади. Сделайте фотографии или видео подключения проводов до разборки — это поможет избежать путаницы при сборке.

Пошаговая инструкция по замене и подключению ТЭНа

Шаг 0: Подготовка (обязательно!)

• Отключите машину от сети и перекройте воду.
• Слейте остатки воды через фильтр слива (нижний лючок спереди) или аварийный шланг. Наклоните машину слегка, чтобы полностью слить воду из бака.
• Разверните ее боком, чтобы обеспечить удобство при выполнении работы.

Вариант 1: Задний доступ (самый простой)

1. Снимите заднюю панель, открутив 4–6 винтов по периметру.
2. Найдите ТЭН внизу бака (изогнутая трубка с проводами).
3. Фиксируйте схему: Сфотографируйте подключения проводов. Обычно: синий/черный — ноль, коричневый — фаза, желто-зеленый — заземление.
4. Отсоедините клеммы: потяните за пластиковые заглушки, не за провода. Снимите термодатчик (2 провода).
5. Открутите гайку на шпильке (не полностью) и вдавите шпильку внутрь молотком через деревянную прокладку — это поможет "отлипнуть" ТЭНу.
6. Подденьте отверткой и извлеките ТЭН. Очистите посадочное место от накипи (для этого можно использовать уксус или специальное средство).
7. Установка нового:
   • Проверьте новый ТЭН мультиметром (20–40 Ом).
   • Вставьте его в бак, убедитесь, что он стоит ровно (не перекашивайте!).
   • Установите уплотнитель и закрутите гайку (момент 10–15 Нм, не перетягивайте — резина может раздавиться).
8. Подключение:
   • Наденьте клеммы: фаза к одной клемме, ноль — к другой, заземление — к шпильке.
   • Используйте клеммники или термоусадку. Проверьте плотность соединения — слабый контакт может вызвать искрение.
   • Подключите термодатчик.
9. Сборка панели, заливка воды и тестовая стирка на 40°C.

Вариант 2: Передний доступ

1. Снимите нижнюю панель, открутив клипсы или винты.
2. Слейте воду из фильтра.
3. Откройте люк и растяните пружину хомута манжеты плоскогубцами, загнув манжету внутрь.
4. Отсоедините провода от замка люка.
5. Открутите верхние/нижние винты панели управления и снимите переднюю панель.
6. Далее выполните шаги, как в заднем доступе (3–9).

Время на ремонт: от 30 до 90 минут. Например, для модели LG F1022ND стандартная процедура займет около 30 минут.

Секреты подключения проводов: избегайте фатальных ошибок!

Основное правило: используйте только клеммы! Скрученные провода и изолента создают высокие риски возгорания. Провода при работе нагреваются до 100°C, что может привести к плавлению изоленты.

• Определение полярности: ТЭН симметричен, но заземление должно быть подключено именно к шпильке. Для проверки используйте мультиметр — убедитесь, что фаза поступает от автомата, а ноль является общим.

• Чек-лист подключения:

  1. Очистите контакты от окислов (например, наждачной бумагой).
  2. Вставьте провода в клеммы до упора.
  3. Зажмите провода (момент 1–2 Нм).
  4. Проверьте отсутствие оголенных частей проводов.
  5. Защитите заземление — это первоочередная задача!

• Типичные ошибки:

Секрет №3

После подключения включите машину без воды — проверьте нагрев ТЭНа через 5 минут (осторожно!). Ток 7–8 А — это норма.

Что если после подключения не греет? Диагностика неисправностей

Если после подключения ТЭН все еще не греет, проверьте:

• Нет ли питания: проверьте предохранители платы.
• Состояние термодатчика: его сопротивление должно составлять 10–50 кОм при температуре 20–90°C.
• Работоспособность УБЛ (блокировки люка): иногда она не позволяет машине получить сигнал для нагрева.
• Плату управления: в случае неисправности потребуется помощь специалистов.

Хитрость

Попробуйте временно подключить ТЭН напрямую к розетке на 10 секунд — если он греется, то причина может быть в проводке.

Профилактика: продлите жизнь ТЭНу в 2 раза!

Чтобы избежать преждевременных поломок и продлить срок службы ТЭНа, используйте следующие рекомендации:

• Установите фильтры для смягчения жесткости воды.
• Применяйте моющие средства с антинакипином (например, Calgon).
• При стирке выбирайте режимы с температурой 40-60°C, избегайте кипятильных режимов.
• Проводите ежегодную чистку с лимонной кислотой (200 г на холостом ходу).
• Обращайте внимание на накипь: если цикл стирки превышает 2 часа, это может свидетельствовать о накапливании накипи на ТЭНе.

Миф

Некоторые думают, что установка ТЭНа большой мощности ускорит стирку, но это приводит к перегрузке электроники или выбиванию пробок.

Теперь, когда вы знаете все о замене и подключении ТЭНа, давайте перейдем к секретам мастерства и таким нюансам, как тестирование и обслуживание после замены.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Тестирование работы ТЭНа после замены

После завершения установки нового ТЭНа и подключения проводов настало время протестировать его работу. Этот этап крайне важен, так как неправильное подключение или неисправности могут привести к серьезным проблемам. Чтобы убедиться в правильности выполнения работы, следуйте этим простым шагам:

Проверка подключения

1. Подключение к сети: Проверьте, правильно ли подключены провода. Убедитесь, что все клеммы надежно зафиксированы.
2. Проверка заземления: Убедитесь, что заземляющий провод надежно прикреплен к шпильке. Это важная мера безопасности.
3. Тест на утечку: С помощью мультиметра проверьте, нет ли утечек. Один щуп поместите на клемму и другой на корпус — сопротивление должно быть бесконечным.

Тестовая стирка

После проверки подключения, выполните тестовую стирку:

1. Запустите цикл без белья: Установите режим стирки на 40°C или 60°C с полной загрузкой. Это поможет проверить нагрев воды без риска повреждения ткани.
2. Наблюдайте за нагревом: Через 5-10 минут прикоснитесь к стенкам барабана или дверце (осторожно!) — температура должна повыситься. Если ТЭН работает корректно, то в течение данного времени вода начнет нагреваться.
3. Контроль тока: Используйте мультиметр в режиме амперметра, чтобы убедиться, что ток 7–8 А. Если ток ниже, это может свидетельствовать о неполадках.

Решение проблем с нагревом

Если после тестирования вы заметили, что вода не греется, выполните следующие проверки:

1. Состояние предохранителей: Проверьте, не сгорели ли предохранители на плате управления. Это может быть одной из причин, по которой ТЭН не работает.
2. Проблемы с термодатчиком: Убедитесь, что термодатчик правильно работает. Определите сопротивление: оно должно колебаться от 10 до 50 кОм при температуре 20-90°C.
3. Проверка блокировки люка: Иногда блокировка люка (УБЛ) может остановить работу стиральной машины, если не получает соответствующий сигнал.

Часто встречающиеся ошибки

Обслуживание и профилактика

Чтобы избежать проблем с ТЭНом в будущем, следуйте этим простым рекомендациям:

• Периодическая очистка: Регулярно проводите очистку стиральной машины от накипи. Для этого используйте специальные средства или рецепты на основе лимонной кислоты.
• Контроль жесткости воды: Установите фильтры для смягчения жесткой воды, если качество воды в вашем регионе низкое. Это значительно увеличит срок службы нагревателя.
• Правильный выбор режимов стирки: Стирка на высоких температурах (выше 60°C) значительно сокращает срок службы ТЭНа — выбирайте режимы с более низкими температурами, когда это возможно.

Заключение

Запомните, что регулярное обслуживание и внимательное отношение к работе вашей стиральной машины помогут избежать многих проблем и продлить ее срок службы. С правильными знаниями и навыками вы сможете без труда заменить ТЭН и поддерживать работу стиральной машины в отличном состоянии.
