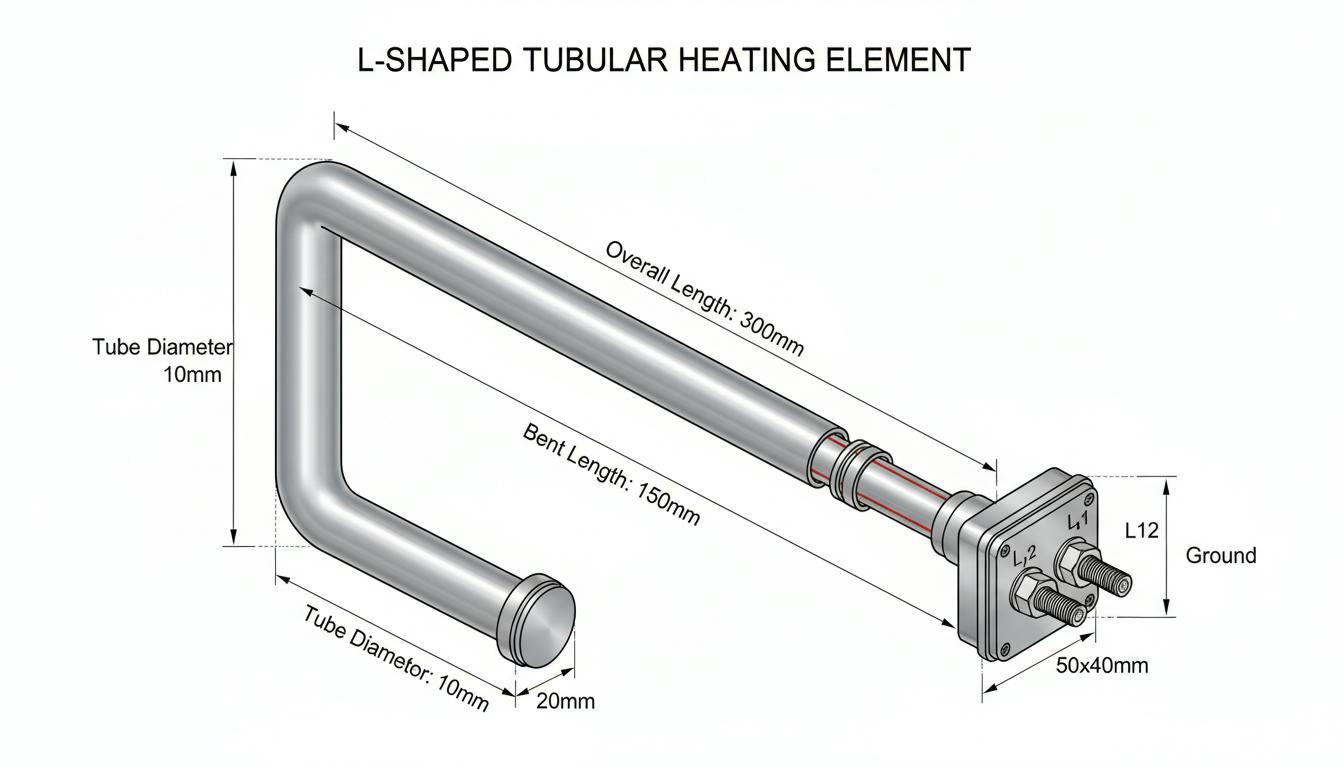

Подключение тэна к регулятору: секреты надежности и эффективности
Почему регулировка необходима: преимущества и риски без нее
Подключение ТЭНа без регулятора температуры или мощности может привести к целому ряду негативных последствий. Работая на полную мощность, такие устройства создают нестабильные условия нагрева, особенно в условиях колебаний напряжения в сети (от 155 до 250 В). Это может вызвать перегрев, быстрый износ элементов и аварийные ситуации. Регулятор играет ключевую роль в решении этих проблем:
- Экономия энергии: Регулирование мощности может снизить потребление электроэнергии на 20-50%, в зависимости от режимов работы.
- Точный контроль температуры: Это особенно важно для таких устройств, как бойлеры, стиральные машины или промышленные котлы, где перепады температуры недопустимы.
- Продление ресурса оборудования: Регулятор снижает нагрузку на спираль ТЭНа, в то время как оптимальное сопротивление (20-40 Ом для мощностей 1800-2000 Вт) создаёт благоприятные условия для его работы.
- Безопасность: Возможность автоматического отключения при превышении заданной температуры или перегреве значительно снижает риски.
Без использования регулятора высокое сопротивление может замедлить нагрев, тогда как низкое приводит к короткому замыканию и перегреву проводов. Проверка сопротивления ТЭНа мультиметром в отключённом состоянии становится важным шагом перед его подключением.
Типы регуляторов и их совместимость с ТЭНами
При выборе регулятора необходимо учитывать его тип и совместимость с конкретными моделями ТЭНов. Вот основные варианты:
- Термостат с биметаллическим реле: Используется для простых решений, например, в бойлерах и духовках, работает по принципу включения/выключения по температуре.
- Твердотельные реле (SSR): Бесшумные устройства, подходящие для плавной регулировки, требующие радиатора при мощностях свыше 3 кВт.
- Фазовые регуляторы: Реализуют плавное управление по фазе и могут использоваться для мощностей от 1 до 10 кВт с классовым диапазоном от -5 до +50°C.
- PID-контроллеры: Обеспечивают высокую точность стабилизации температуры с минимальным гистерезисом.
- Регуляторы напряжения (типа PM1, RM2, РМВ-К): Оптимальны для компенсации скачков в напряжении, особенно для ТЭНов мощностью 3 кВт.
Критерии выбора для надежности
| Параметр | Рекомендация | Секрет эффективности |
|---|---|---|
| Мощность | Запас 20-30% от мощности ТЭНа (например, для 3 кВт — регулятор на 4 кВт) | Это предупреждает перегрев симисторов при пиковой нагрузке. |
| Коммутационный ток | Сравнить с током ТЭНа (P/U, где P — мощность, U — 220 В) | Недостаточная оценка может привести к перегреву реле. |
| Сечение кабеля | 2,5 мм² для 3,5 кВт, медный ПВС | Запас по сечению снижает падение напряжения. |
| Охлаждение | Радиатор для SSR >3 кВт, вентиляция | Эффективное охлаждение предотвращает перегрев. |
| Доп. функции | Дисплей, калибровка, защита от влаги | Для промышленных условий необходим негорючий корпус. |
Пошаговое руководство по подключению: простая схема для однофазной сети
Для успешного подключения терморегулятора используется стандартная схема: фаза сети → автомат → вход реле регулятора → выход реле → фазовый контакт ТЭНа; нейтраль напрямую; заземление на корпус.
Необходимые компоненты и инструменты
- Кабель ПВС 2×2,5 мм² (2 шт., длина по месту).
- Вилки евро (2 шт.).
- Автомат, УЗО, предохранители.
- Мультиметр, медные наконечники-кольца, термоусадка, изолента.
- Шайбы, гайки М4, пружинные гроверы.
- Радиатор (для мощных SSR).
Шаги подключения
- Подготовка: Отключите сеть. Проверьте сопротивление ТЭНа (должно быть в пределах 20-40 Ом). Маркируйте провода (фаза — коричневый/черный, нейтраль — синий, земля — желто-зеленый).
- Сборка кабелей: На одном конце — вилка, на другом — оголенные провода в кольцо, изолируйте их термоусадкой.
- Подключение к регулятору:
- Первый кабель: подключите к клеммам Input (вход сети).
- Второй кабель: подключите к клеммам Output (выход на ТЭН).
- Подключение к ТЭНу:
- Накрутите гайку М4 на вывод ТЭНа.
- Используйте последовательность: шайба → наконечник-кольцо → шайба → гровер → гайка М4. Затяните надежно!
- Подключите фазу через регулятор, нейтраль напрямую.
- Заземление: Корпуса ТЭНа и регулятора соедините с заземляющей шиной PE.
- Датчик температуры: Установите его в зону равномерного нагрева (например, в гильзе бойлера), избегая близости к стенкам и потокам горячей воды.
- Для трехфазного ТЭНа (звезда/треугольник): Подключите фазы А, В, С на контактор, общий ноль — на нулевой контакт.
При дальнейшем монтаже важно помнить, что провода нужно зажимать между шайбами, а гайки затягивать с необходимым моментом для обеспечения надежности соединений. Неправильная установка может привести к повреждениям и авариям.
Секреты надежности: хитрости для долгой службы
- Плотные соединения: Использование медных наконечников и термоусадки для всех соединений — залог долгой службы.
- Гистерезис: Настройка 1-2°C предотвращает частые циклы включения/выключения, что особенно важно для продления жизни реле.
- Охлаждение ТЭНа: Убедитесь, что ТЭН всегда работает в жидкости!
- Запас по параметрам: Увеличьте его на 30% по току и на 20% по сечению кабеля.
- Стабилизация: Использование тиристорных моделей способно компенсировать скачки напряжения в пределах 155-250 В.
- Последовательное подключение: Для снижения общей мощности, например, два ТЭНа по 9 кВт/380 В можно подключить в 220 В с общим выходом 3 кВт.
- Монтаж: Установите регулятор на DIN-рейку и подальше от ТЭНа, используйте пружинные шайбы для уменьшения вибрации.
Следующий раздел будет посвящен типичным ошибкам, которые можно встречать при подключении и эксплуатации ТЭНа, а также способам их предотвращения.
Типичные ошибки и как их избежать
Подключение ТЭНа может сопровождаться рядом ошибок, которые могут снизить эффективность работы системы и даже привести к авариям. Важно заранее знать о возможных проблемах и уметь их предотвращать.
| Ошибка | Последствия | Решение |
|---|---|---|
| Неправильная мощность регулятора | Перегрев симистора, к нему могут быть разрушения проводов | Выбирайте регулятор с запасом мощности 20-30% от ТЭНа (например, для 3 кВт ТЭНа выбирайте 4 кВт регулятор) |
| Отсутствие УЗО и заземления | Вероятность получения удара током, возможность возникновения пожара | Обязательно устанавливайте УЗО и корректно выполняйте заземление |
| Слабые или ненадежные соединения | Искрение и короткие замыкания | Используйте качественные наконечники и пружинные гроверы для повышения надежности соединений |
| Неверно размещенный датчик температуры | Частые циклы работы и перегрев оборудования | Установите датчик в аккуратное место, обеспечивая равномерный нагрев и старайтесь его калибровать |
| Отсутствие радиатора для SSR | Перегрев и поломка твердотельного реле | Устанавливайте радиатор, если мощность реле превышает 3 кВт |
| Использование внешних резисторов для регулирования | Непредсказуемые результаты и риск аварий | Используйте регуляторы с необходимыми характеристиками, а не дополнительные внешние компоненты |
Проверка и тестирование: финальный этап
Успешное подключение ТЭНа и регулятора — это лишь полдела. Необходимо провести тестирование системы, чтобы убедиться в ее корректной работе. Следуйте этим шагам:
- Измерьте сопротивление: Убедитесь, что сопротивление ТЭНа и всей цепи находится в допустимых пределах.
- Проверьте напряжение: Убедитесь, что на клеммах регулятора поддерживается номинальное напряжение (220 В).
- Тестовый прогон: Подключите лампочку низкого напряжения вместо ТЭНа (например, 12 В) и поместите ее в горячую воду, постепенно изменяя температуру. Обратите внимание на работу регулятора.
- Оценка работы датчика температуры: Убедитесь, что регулятор отключается при достижении заданной температуры.
- Полный цикл работы: Позвольте системе проработать 30 минут, отслеживая ток и температуру, чтобы убедиться в стабильности работы.
Если в процессе тестирования вы обнаружили, что ТЭН «плохо греет», проверьте проводимость терморегулятора: должен быть сигнал между контактами L и N.
Продвинутые схемы: для промышленных и мощных систем
Для более сложных систем, таких как промышленные установки, могут понадобиться улучшенные схемы подключения. Рассмотрим несколько вариантов:
- С помощью контактора: Например, фаза A может подключаться к термореле, а затем управлять катушкой контактора для включения силовых контактов на ТЭНе (при использовании схемы «звезда» — общий ноль).
- Использование RM-2M: Оптимально для установки с защитой при мощности 3,5 кВт, включая автоматическое отключение при отсутствии воды.
- Интеграция с автоматикой: Системы PID для мощностей до 7,5 кВт позволяют обеспечить плавную регулировку без создания пузырей или капель в рабочей среде.
Практические советы для различных применений
Подход к подключению и настройке ТЭНов может варьироваться в зависимости от конечного применения:
- Для бойлеров и стиральных машин: Наилучший вариант — использовать термостат с УЗО, а датчик помещать в специальную гильзу.
- Для самогонных аппаратов: Оптимально сочетать регулятор напряжения с компенсацией скачков и устанавливать ТЭНы в жидкости для равномерного нагрева.
- Для промышленных условий: Использование тиристорных регуляторов с радиатором для надежного подключения трехфазных систем в треугольнике.
- С точки зрения энергоэффективности: PID-контроллеры с гистерезисом 0,5 °C обеспечивают экономию до 30% на электроэнергии.
Помните, что затраты на наладку и монтаж системы окупятся за несколько сезонов — качественные установки служат 5-10 лет, обеспечивая надежность и эффективность.
