Подключение двойной тэны: секреты эффективного монтажа

Что такое двойной ТЭН и зачем он нужен

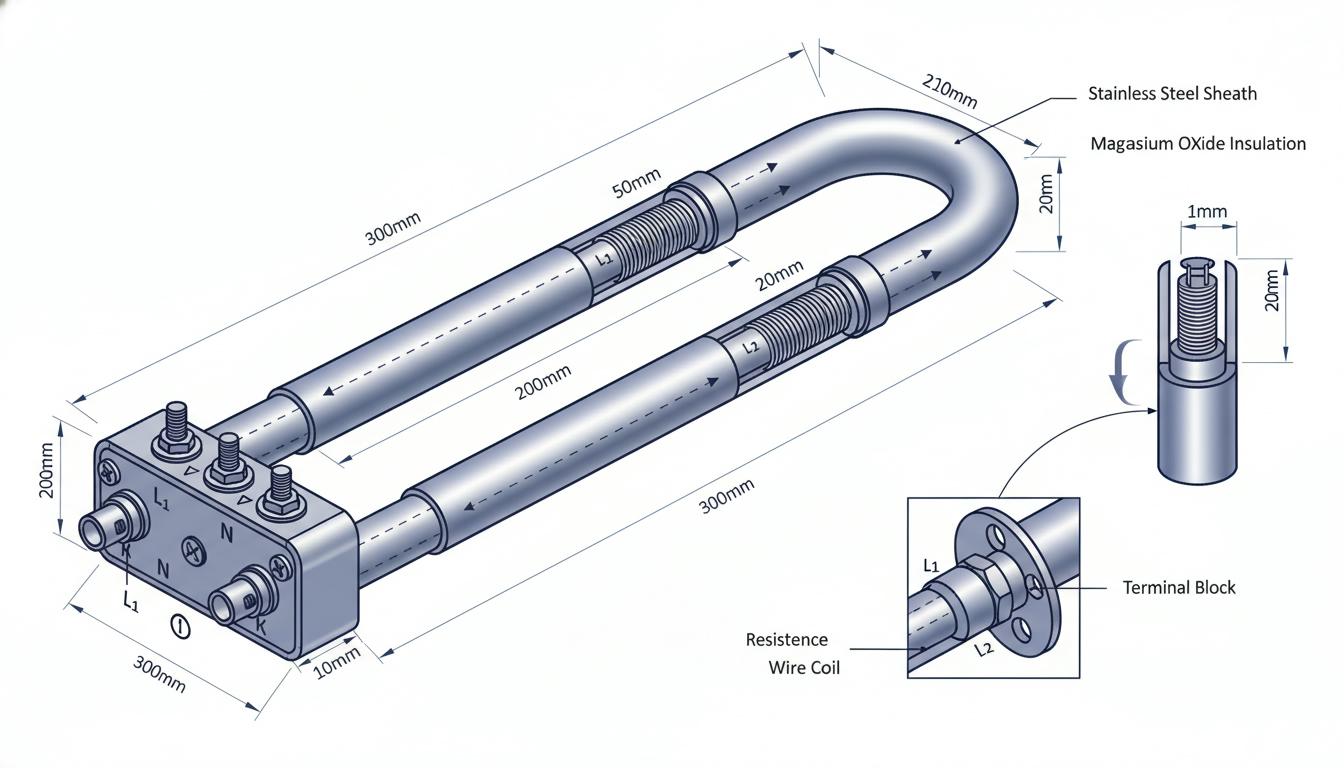

Двойной ТЭН — это конструкция из двух независимых трубчатых электронагревателей (ТЭНов), объединенных в одном корпусе. Такие нагреватели находят широкое применение в водонагревателях, бойлерах, промышленных котлах и системах нагрева жидкостей или воздуха. Их использование позволяет достигнуть равномерного распределения температуры, что существенно сокращает риск перегрева на 30-50%. Кроме того, если один из элементов выходит из строя, второй продолжает функционировать, обеспечивая резервирование мощности, что повышает общую надежность системы.

Преимущества двойного ТЭНа:

• Равномерный нагрев: Снижение локальных перегревов.
• Резервирование: Возможность работы при неисправности одного из элементов.
• Гибкость: Возможность регулировки мощности через параллельное или последовательное подключение.
• Компактность: Установка в одном гнезде, что экономит место.

Типичные применения включают бойлеры (как настенные, так и напольные), электрокотлы, маслонагреватели и воздушные нагреватели. Стоит отметить, что материалы трубок могут варьироваться: нержавеющая сталь, медь или даже титан. Эти материалы обеспечивают долговечность и устойчивость к агрессивным средам. Обычно стандартные размеры ТЭНов составляют от 1,5 до 2 дюймов в диаметре и от 280 до 1200 мм в длину.

Совет по выбору: Перед началом монтажа обязательно проверьте маркировку устройства на мощность, напряжение и тип крепления. Для подключения к водоснабжению выбирайте ТЭНы с магниевым анодом, что увеличит срок службы устройства за счет защиты от коррозии.

Подготовка к монтажу: инструменты и материалы

Качественный монтаж начинается с тщательной подготовки. Отсутствие необходимых инструментов может вызвать до 40% ошибок в процессе работы. Поэтому важно заранее подготовить все, что понадобится.

Необходимые инструменты

• Динамометрический ключ (момент затяжки 20-30 Нм).
• Мультиметр для проверки сопротивления (норма 10-100 Ом на элемент).
• Сверло и резьбонарезной инструмент для создания гнезд.
• Термопаста или высокотемпературный герметик (для патронных ТЭНов).
• Паяльник или опрессовщик для наконечников проводов.

Материалы

• Медный кабель с сечением от 1,5 до 6 мм² (в зависимости от мощности).
• Автомат на 10-25 А, УЗО на 30 мА, предохранительный клапан.
• Фум-лента, паронитовые прокладки, гаечные болты M4-M8, шайбы и гроверы.
• Кожух для защиты выводов (возможно керамический или металлический).

Секрет подготовки: Измерьте диаметр ТЭНа и отверстия. Для патронных нагревателей зазор не должен превышать 0,1 мм, при этом отверстие стоит сверлить с небольшим запасом (0,05-0,1 мм) для плотной посадки без заедания. Наносите термопасту для эффективного отвода тепла.

Типы крепления двойного ТЭНа

Существуют три основных типа крепления двойного ТЭНа: резьбовой, фланцевый и патронный. Выбор того или иного варианта зависит от конфигурации и предназначения бака.

Пошаговый монтаж:

1. Очистите гнездо от грязи и окалины.
2. Нанесите уплотнитель на резьбу или фланец.
3. Установите ТЭН, зафиксируйте его с моментом затяжки 20-30 Нм.
4. Установите защитный магниевый анод для предотвращения коррозии.
5. Для настенных бойлеров прикрепите анкерные крюки, способные выдержать два раза вес заполненного бака.

Секрет для бойлеров: Устанавливайте ТЭН согласно паспорту, учитывая его ориентацию — вертикально или горизонтально. Не забывайте про предохранительный клапан, использование которого обязательно для безопасной эксплуатации.

Схемы подключения двойного ТЭНа

Двойной ТЭН можно подключать как два отдельных элемента: параллельно, чтобы получить полную мощность, или последовательно, чтобы снизить ток, а также использовать комбинации «звезда» или «треугольник» для трехфазного подключения.

Однофазное подключение (220В)

Для однофазного подключения важно учитывать, что такая схема подразумевает параллельный или последовательный подход:

Параллельное подключение

Фаза подключается на один общий контакт, ноль — на другой. Около 9 А тока на 2 кВт, рекомендуется использовать автомат на 10 А.

Пошаговые действия:

1. Подведите кабель с сечением 4 мм² через ввод.
2. На фазу: гайка M4 + шайба + наконечник-кольцо + гровер + шайба (затянуть надежно).
3. Ноль — на перемычку M8.
4. Заземление — на болт корпуса.
5. Установите защитный кожух.

Секрет надежности: Многослойная фиксация (гайка-шайба-наконечник-гровер-шайба) значительно снижает риск искрения и перегрева.

Трехфазное подключение (380В)

При трехфазном подключении используется комбинация из двух элементов на одну фазу. Подключение может быть выполнено по схемам «звезда» или «треугольник»:

Например, если у вас двухобъемный ТЭН мощностью 3 кВт (1,5+1,5), при подключении по схеме «звезда» общая мощность составит 3 кВт, и ток будет примерно 4,5 А на каждую фазу.

При использовании термореле: Подключение фазы через автомат — термореле (датчик температуры) — к ТЭНу, которое размыкает цепь при достижении установленной температуры.

Секрет для двойных ТЭНов: Внутри устройства элементы могут подключаться параллельно для равномерного распределения нагрузки, что предотвращает перегрев.

Меры безопасности и защита

Обеспечение безопасности при монтаже двойного ТЭНа играет ключевую роль:

• Заземление: Обязательно подключение PE-проводника к корпусу.
• Защита: Устройство должно быть оснащено УЗО на 30 мА, автоматом, соответствующим 1,25x номинальному току и термореле (срабатывание при 90-120°C).
• Рабочий цикл: Не более 80% времени выполнения нагрева, чтобы избежать циклов нагревания и охлаждения.
• Проверка: Используйте мультиметр для проверки на короткое замыкание, а также проведите тест герметичности с водой в течение 15 минут.

Частые ошибки и их исправление

В процессе монтажа может возникать ряд распространенных проблем:

1. Слабый контакт: Если появляются искры или происходит нагрев, проверьте многослойность фиксации.
2. Неверное напряжение: Если ТЭН не нагревается или перегорает, проверьте правильность расчетов (мощность = U²/R).
3. Перегрев из-за посадки: Если зазор превышает 0,1 мм, используйте термопасту для лучшего теплообмена.
4. Отсутствие УЗО и клапана: Это может привести к ударам током или взрывам.
5. Перетяжка: Чрезмерная затяжка может привести к трещинам, следите за моментом затяжки 20-30 Нм.

Секрет долговечности: После завершения монтажа прогрейте систему на 50% мощности в течение одного часа для выявления возможных дефектов.

Профессиональные хитрости для идеального монтажа

Чтобы обеспечить качественный монтаж двойного ТЭНа, учтите следующие рекомендации:

• Быстрый монтаж: Используйте параллельное подключение для нескольких ТЭНов с общим клеммным блоком для равномерного распределения нагрузки.
• Для специальных условий: Применяйте титановые трубки и фторопластовые уплотнения в агрессивных средах.
• Обязательно используйте термопасту: Это улучшит теплоотдачу от выводов.
• Правильный расчет кабеля: Ток рассчитывается по формуле: P / (U * cosφ) с запасом в 25%.
• Установка в котлах: Подключите два ТЭНа с использованием схемы «звезда», проверьте перемычку концов.
• Хранение оборудования: Содержите устройства вертикально, не нагружая выводы.

Следуя этим советам, вы сможете значительно увеличить срок службы двойного ТЭНа до 5-10 лет. Помните, что для специфических моделей всегда лучше консультироваться с производителем и строго соблюдать правила установки и эксплуатации. Далее мы перейдем к подробностям, касающимся подключения и настройки ТЭНов.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Дополнительные аспекты подключения двойного ТЭНа

Для полученного эффекта от работы двойного ТЭНа важно не только правильно его установить, но и обеспечить эффективное подключение, учитывающее специфические особенности системы. В этом разделе рассмотрим дополнительные детали и рекомендации по подключению, а также возможные настройки управления.

Настройка термореле и автоматической защиты

Термореле играет ключевую роль в системе управления нагревом. Оно автоматически контролирует температуру, что позволяет избежать перегрева и повреждения элементов. При выборе термореле учитывайте следующие моменты:

• Параметры срабатывания: Срабатывание устройства следует настроить на диапазон 90-120°C, в зависимости от характеристик вашего оборудования.
• Регулировка: В системах с несколькими ТЭНами может быть полезно установить разные термореле для понимания рабочей загрузки каждого элемента.

Пример подключения термореле:

1. Фаза подключается к автомату, от него идет провод к термореле.
2. После термореле провода идут к каждому ТЭНу, обеспечивая разомкнутый контакт при срабатывании устройства.

Сифонный эффект и дренажная система

Для бойлеров и водонагревателей, где используется двойной ТЭН, важно помнить о сифоне и дренажной системе. Сифонный эффект может привести к накоплению осадков на дне бака, что ухудшает эффективность нагрева. Установка дренажного клапана позволит своевременно удалять накопившиеся отложения.

Рекомендации по наливу и сливу воды:

• Стоваривайте систему с минимальным наклоном к сливному клапану.
• Регулярно проверяйте, нет ли засоров в дренажной системе.

Монтаж дополнительных датчиков

Для повышения надежности работы системы целесообразно установить дополнительные датчики, такие как:

• Датчики давления: Предотвращают аварийные ситуации, связанные с избыточным давлением в системе.
• Датчики уровня воды: Обеспечивают защиту ТЭНа от работы «всухую», предотвращая перегрев и повреждение элементов.

Проверка герметичности соединений

После завершения монтажа необходимо тщательно проверить герметичность всех соединений, чтобы избежать утечек. Для этого:

1. Заполните бак водой и включите систему на короткий период.
2. Проверьте все соединения на наличие утечек, особенно в местах, где используются прокладки и герметики.

Обслуживание и профилактика

Регулярное обслуживание системы поможет продлить срок службы ТЭНа и повысить его производительность:

• Проводите периодическую очистку от накипи и других отложений.
• Проверяйте состояние анода и заменяйте его при необходимости, чтобы предотвратить коррозию.
• Периодически инспектируйте электрические соединения и контакты на предмет коррозии или перегрева.

Эффективность и энергосбережение

Использование двойного ТЭНа также может быть оптимизировано с точки зрения энергосбережения. Рассмотрите возможность установки:

• Термостатов: Позволяют автоматически регулировать работу ТЭНа в зависимости от температуры в баке.
• Систем солнечного нагрева: Сочетание с солнечными коллекторами может значительно снизить энергозатраты на нагрев воды.

Альтернативные схемы подключения

Если стандартные схемы подключения не подходят для вашей системы, вы можете рассмотреть альтернативные схемы. Например:

• Использование двух реле на один ТЭН: Для лучшего распределения нагрузки и температуры в разных местах.
• Раздельное управление: Поощряет более гибкое использование каждого элемента, позволяя активировать их по отдельности в зависимости от потребностей.

Заключение по теме подключения

Правильное подключение, настройка и обслуживание двойного ТЭНа обеспечат не только надежность работы устройства, но и его эффективность в повседневной эксплуатации. Следуя всем рекомендациям и советам, которые были представлены в этой статье, вы сможете значительно продлить срок службы вашей системы и улучшить качество нагрева.
