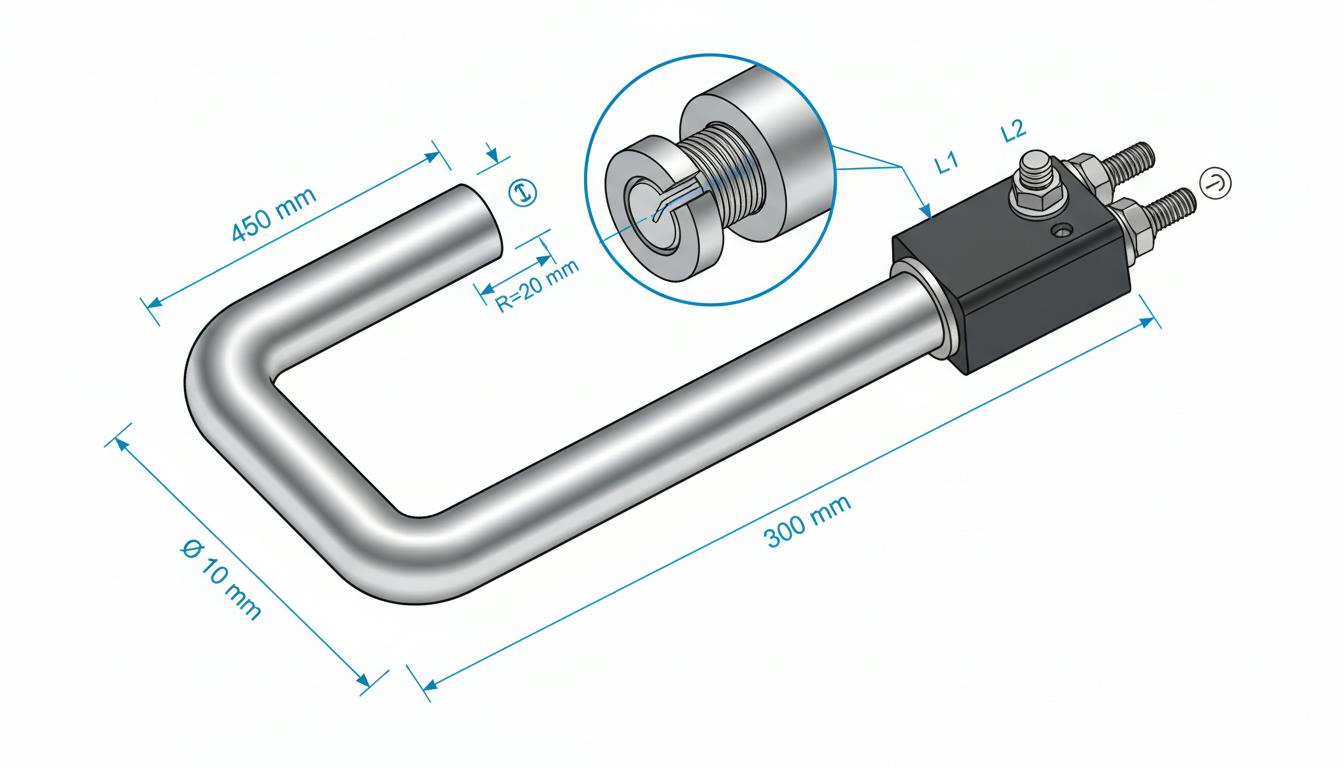

Подключение блока управления тэнами: секреты успешной установки
Что такое блок управления ТЭНами и зачем он нужен
Блок управления — это важнейший компонент нагревательных систем, используемых в электрических котлах, бойлерах, твердотопливных котлах с электронагревом, парогенераторах и калориферах. Он осуществляет контроль за мощностью нагрева и поддерживает теплоноситель (воду, масло, антифриз) на заданном уровне, предотвращая перегрев и выход системы из строя.
Основные функции блока управления
- Регулирование температуры: Датчик фиксирует, когда температура падает ниже установленного значения, включая ТЭНы, или отключает их при превышении заданной температуры.
- Защита системы: Автоматическое отключение устройства при достижении критической температуры, предотвращая такие проблемы, как кипение, сухой нагрев или скачки напряжения.
- Экономия энергии: Оптимизация циклов нагрева и охлаждения позволяет сэкономить до 30% электроэнергии.
- Мониторинг состояния: Индикаторы и дисплеи показывают текущую температуру, уровень напряжения и состояние системы.
- Гибкие режимы работы: Возможность настройки циклов работы и мощности для различных групп ТЭНов.
Блоки управления ТЭНами могут отключать отдельные элементы для регулировки мощности, что особенно важно в промышленных системах, где требуется надежность и устойчивость к сбоям.
Принцип работы блока управления
Принцип работы блока управления заключается в использовании термореле, контакторов и температурных датчиков. Электрический ток подается на спирали ТЭНов, нагревая их и, таким образом, обеспечивая теплоносителю необходимую температуру.
- Датчик температуры сигнализирует контроллеру о падении температуры ниже установленного порога.
- Реле замыкает цепь, подавая электрический ток на ТЭН.
- При достижении заданной температуры контакт размыкается, прекращая подачу тока.
- В более сложных схемах контактор может усиливать цепь, что позволяет подключать более мощные ТЭНы.
Ключевым моментом успешной установки является правильный выбор терморегулятора, который должен поддерживать диапазон температур от 0 до 120°C и обладать защитой от влаги IP54 или лучше.
Необходимые инструменты и материалы для установки
Перед началом установки блока управления ТЭНами необходимо подготовить инструменты и материалы:
Инструменты
- Мультиметр (для проверки сопротивления и короткого замыкания)
- Отвертки и пассатижи
- Кримпер для наконечников
- Индикаторная отвертка
- Тестер изоляции
Материалы
- Перемычки (медные, M8/M4)
- Клеммные колодки (для фаз A/B/C, N, PE)
- 5-жильный кабель (сечение 4-10 мм² по мощности)
- Автоматические выключатели (16-63A)
- УЗО (30мА)
- Контакторы (по мощности ТЭНов)
- Желто-зеленый заземляющий провод
- Терморегулятор/датчик (PT100 или NTC)
- Корпус щитка (IP55), теплоусадочная трубка, диэлектрическая лента
При расчете сечения кабеля для блочных систем важно учитывать мощность ТЭНов: для 6 кВт достаточно 2,5 мм² в однофазной сети, а для трехфазной — потребуется 4 мм².
Пошаговое руководство по подключению: базовые схемы
Для успешного подключения блока управления требуется знание электротехники и соблюдение мер безопасности. Рекомендуется доверить данную работу профессионалам, особенно в случае установки в котлы.
1. Схема для однофазной сети 220В (до 3-6 кВт)
| Компонент | Подключение |
|---|---|
| Вход | Вилка 220В на два контакта димера/выключателя |
| Выход | Два контакта на розетку или напрямую к ТЭНу |
| Параллельно | Вольтметр для мониторинга напряжения |
- Отключите питание, проверьте мультиметром отсутствие напряжения.
- Подключите вход блока: фаза (F) к автомату, ноль (N) напрямую.
- Соедините левый вывод ТЭНа с N при помощи перемычки.
- Правый вывод подключите к выходу реле или контактора.
- Заземление на корпус блока обеспечивает безопасность.
- Установите датчик в теплоноситель на глубине 10-20 см.
- Проверьте: сопротивление ТЭНа должно находиться в диапазоне 20-100 Ом и отсутствовать короткое замыкание.
2. Трехфазная схема 380В «Звезда» (для блоков 6-15 кВт)
Схема «звезда» позволяет обеспечить равномерный нагрев, где на каждый ТЭН подается напряжение 220В.
| Компонент | Подключение |
|---|---|
| Нейтраль (N) | Перемычка соединяет левый конец каждого ТЭНа |
| Фазы A/B/C | Правые концы ТЭНов подключаются к A, B и C соответственно |
- Выполните перемычку между нейтралью и левыми выводами ТЭНов.
- Подключите свободные контакты правых выводов к рабочим фазам A, B и C.
- Соблюдайте правильность подключения к клеммной колодке.
- Обеспечьте заземление на корпус устройства.
3. Схема «Треугольник» (для высокой мощности)
В данной схеме ТЭНы подключаются последовательно с использованием мощностей, модулирующих напряжение на 380В.
4. Интеграция с твердотопливным котлом
Датчик в контуре активирует ТЭН, когда температура падает ниже 60°C. Система автоматически отключается при превышении 90°C.
5. Схема с контактором (усиленная защита)
Фаза от автомата соединяется с термореле, а ноль подключается к катушке контактора и ТЭНу. Контактор замыкает силовую цепь. Например, использование реле времени поможет настроить циклы включения и отключения.
Секреты успешной установки: профессиональные хитрости
- Расчет мощности: Приблизительно 1 кВт на 10 литров объема. Для 100 литров потребуется 10 кВт, распределите нагрузку на 3-6 ТЭНов.
- Избегание ошибок: Проверяйте полярность подключения, не допускайте коротких замыканий.
- Безопасность: Установка УЗО обязательно; заземление должно быть на корпусе.
- Оптимизация: Используйте димер для плавного регулирования мощности.
Зная эти секреты, вы сможете провести установку блока управления ТЭНами эффективно и безопасно. Однако даже опытные специалисты могут столкнуться с проблемами — давайте рассмотрим типичные ошибки и пути их решения в следующей части статьи.
Типичные проблемы и их решение
При установке и эксплуатации блока управления ТЭНами могут возникнуть различные проблемы. Рассмотрим основные из них, их возможные причины и пути решения.
| Проблема | Причина | Решение |
|---|---|---|
| Не включается | Обрыв датчика или реле | Проверьте цепь с помощью мультиметра и замените термореле, если необходимо. |
| Перегрев системы | Отсутствие УЗО или автоматического выключателя | Установите УЗО с срабатыванием 30мА и сосредоточьтесь на контакторах с подходящей мощностью. |
| Скачки напряжения | Слабый или неподходящий димер | Используйте тиристорный блок, который отвечает за мощность ТЭНов, не ниже их мощности. |
| Короткое замыкание в котле | Ошибка при подключении по схемам «звезда» или «треугольник» | Перепроверяйте подключения согласно схеме, проводите тестирование изоляции. |
| Нет индикации работы | Плохой контакт в соединениях | Проверьте крепежные гайки и используйте надежные наконечники-кольца для улучшения контакта. |
Применение в практике: примеры из систем
Эффективное применение блока управления ТЭНами демонстрирует множество актуальных примеров из различных областей. Эти примеры помогут лучше понять, как оптимально применять устройства в реальных условиях.
- Твердотопливные котлы: здесь ТЭНы могут автоматически включаться после выгорания дров, обеспечивая поддержание температуры около 70°C, что значительно улучшает комфорт в отопительный сезон.
- Электрические котлы: в таких системах используется группа ТЭНБ, состоящая из 6 элементов по 1 кВт на фланце. Управление проводится через дистанционный пульт, который позволяет задавать температуру, а также устанавливать таймеры для включения и отключения.
- Промышленное применение: здесь часто используются блоки управления для нагрева масла или антифриза. Инновационная особенность этих систем заключается в отключении отдельных ТЭНов, что увеличивает срок службы оборудования и предотвращает аварийные ситуации.
Надежная установка и грамотное подключение блока управления ТЭНами позволяют значительно продлить срок службы устройств. Это важно как в бытовых, так и в промышленных системах. При реализации сложных систем стоит рассмотреть возможность обращения к профессиональным сервисам. Помните, что подключение питания и сложные электрические работы стоит доверять только лицензированным специалистам для обеспечения безопасности и функциональности.
Дополнительные советы по оптимизации использования блока управления
Чтобы повысить эффективность работы блока управления ТЭНами и избежать типичных проблем, стоит учитывать несколько дополнительных советов:
- Регулярное обслуживание: проводите регулярные проверки и обслуживание системы, что позволит вам выявить потенциальные проблемы до их возникновения.
- Настройка системы: уделите внимание правильной настройке температуры и временных циклов на терморегуляторе. Это поможет избежать лишнего потребления энергии и продлить срок службы ТЭНов.
- Качественные компоненты: используйте только качественные электрические компоненты и материалы. Это важный шаг к минимизации риска поломок и оптимизации работы системы.
Применение этих советов в комбинации с рекомендациями по установки позволяет создавать надежные и эффективные системы нагрева. Правильная эксплуатация блоков управления ТЭНами даст вам возможность снизить затраты на электроэнергию и обеспечить стабильную работу оборудования в течение всего его срока службы.
