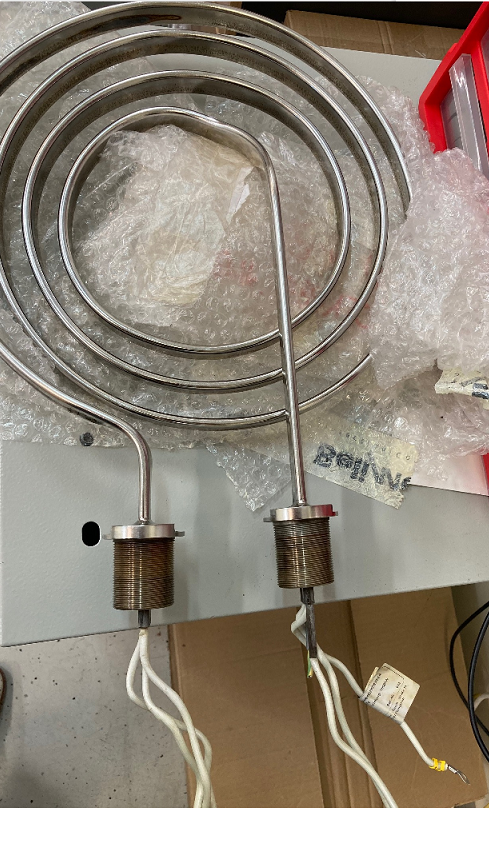

Погружной нагревательный элемент (ПЭН): Основы, Применение и Выбор для Промышленных Задач

Погружной нагревательный элемент (ПЭН) — это электрический нагреватель, непосредственно погружаемый в жидкость (воду, масла, мазут, химические растворы и другие среды) для её эффективного, равномерного и быстрого нагрева. Этот тип нагревательных систем широко применяется в промышленных и бытовых системах для поддержания заданной температуры в резервуарах, цистернах, бойлерах и технологическом оборудовании. Принятие решения о внедрении или модернизации систем обогрева требует комплексного анализа технических характеристик, эксплуатационных преимуществ и потенциального экономического эффекта, что является ключевым для руководителей проектов, технических директоров и специалистов по закупкам.

Ключевые характеристики и устройство ПЭН

Основной конструктивный элемент ПЭН — это герметичная металлическая труба или корпус, внутри которой расположены нагревательные спирали, как правило, из нихромового сплава (никель-хром, обладает высоким электрическим сопротивлением и устойчивостью к высоким температурам). Эти спирали изолированы от металлической оболочки диэлектрическими материалами, чаще всего оксидом магния или керамикой, обеспечивающими высокую теплопроводность и электрическую изоляцию.

• Материалы изготовления: Выбор материала оболочки критичен и зависит от агрессивности нагреваемой среды. Типовые варианты включают:
  • Нержавеющая сталь (AISI 304, 316, 321) — для воды, масел, многих пищевых и химических растворов. Обеспечивает хорошую коррозионную стойкость.
  • Углеродистая сталь — для нагрева нефтепродуктов и других неагрессивных сред, где коррозия не является основным фактором. Более экономичный вариант.
  • Сплавы типа Incoloy (например, Incoloy 800, 825) — высоколегированные никель-хромовые сплавы, специально разработанные для работы в агрессивных химических средах, при высоких температурах и давлении, обеспечивают исключительную устойчивость к коррозии и окислению.
  • Медь, титан — для специфических применений, например, медь для питьевой воды, титан для морской воды и высококоррозионных химикатов.
• Методы нагрева: Различают два основных подхода к теплопередаче:
  • Прямой нагрев: Нагревательные элементы непосредственно контактируют с жидкостью. Этот метод обеспечивает максимально высокий коэффициент полезного действия (КПД), часто достигая 98-99%, и быстрый теплообмен. Он оптимален для сред, не вызывающих коррозию или отложения на поверхности нагревателя.
  • Косвенный нагрев: Нагреватель размещается внутри защитных металлических труб (гильз). Тепло передается к жидкости через стенки этих труб. Такой подход защищает нагревательные спирали от непосредственного контакта с агрессивными, высоковязкими или легко загрязняющими средами (например, мазут, битум, некоторые химические реагенты), что значительно продлевает срок службы нагревателя и упрощает его обслуживание.
• Масштабируемость: Современные ПЭНы способны работать в широком диапазоне мощностей и размеров. Длина погружной части может варьироваться от нескольких десятков сантиметров до 3 метров, а тепловая мощность — от нескольких сотен ватт для бытовых систем до нескольких мегаватт для крупных промышленных установок. Это позволяет применять их как в малых локальных процессах, так и в масштабных производственных циклах.

Области применения погружных нагревателей в B2B-сегменте

Эффективность и универсальность погружных нагревателей обуславливают их широкое использование в различных промышленных секторах, где требуется точный и контролируемый нагрев жидкостей:

• Нефтегазовая промышленность: Подогрев нефтепродуктов (мазут, битум, сырая нефть) в резервуарах и трубопроводах для снижения их вязкости, облегчения перекачки, сепарации или поддержания температуры хранения. Это критично для снижения энергозатрат на транспортировку и обеспечения непрерывности технологических процессов.
• Химическая промышленность: Нагрев различных химических реагентов, растворов, кислот и щелочей. В этих условиях часто требуются ПЭНы из специальных коррозионностойких сплавов (например, Incoloy, титан) для обеспечения долговечности и безопасности.
• Пищевая промышленность: Поддержание температуры пищевых продуктов, пастеризация молока и соков, нагрев воды для санитарных нужд и технологических процессов. Важны гигиенические стандарты и материалы, допущенные к контакту с пищевыми продуктами (например, нержавеющая сталь).
• Водоподготовка и водоотведение: Нагрев воды для промышленных котлов, систем горячего водоснабжения, а также подогрев сточных вод для ускорения биологических процессов или предотвращения замерзания.
• Энергетика: Регулирование температуры теплоносителей в системах отопления, а также в специфических применениях, включая атомную энергетику, где требования к надежности и безопасности максимально высоки.
• Текстильная и пластмассовая промышленность: Нагрев красителей, растворов, а также поддержание температуры полимеров для формования.

Преимущества ПЭН для бизнеса

Выбор погружных нагревателей для промышленных задач часто обусловлен их экономическими и эксплуатационными преимуществами:

• Высокая энергоэффективность: Прямой контакт с жидкостью минимизирует потери тепла, обеспечивая быстрый и равномерный нагрев с КПД до 99%. Это напрямую транслируется в снижение операционных затрат на электроэнергию.
• Универсальность и адаптивность: Широкий спектр доступных материалов и конструкций позволяет подобрать оптимальное решение для практически любой жидкости, включая агрессивные и высоковязкие среды. Это снижает риски выхода оборудования из строя и расширяет возможности применения.
• Экологичность: Электрический нагрев не производит прямых выбросов загрязняющих веществ в атмосферу, что соответствует современным экологическим стандартам и корпоративным стратегиям устойчивого развития.
• Простота монтажа и обслуживания: Установка ПЭН обычно осуществляется через стандартные фланцевые или резьбовые соединения на резервуаре, что упрощает проектирование, сокращает время монтажа и снижает затраты на инсталляцию.
• Интегрированный контроль: Возможность оснащения системами терморегулирования и автоматики, которые обеспечивают точный контроль температуры, давления и других параметров. Это не только предотвращает перегрев, но и позволяет оптимизировать энергопотребление, значительно продлевая срок службы оборудования. Интеграция с системами SCADA (Supervisory Control and Data Acquisition) или MES (Manufacturing Execution System) позволяет удаленно управлять и мониторить работу, улучшая общую операционную эффективность.

Особенности эксплуатации и ухода

Для обеспечения максимальной эффективности и продления срока службы погружных нагревателей необходимо учитывать следующие аспекты:

• Терморегулирование и автоматика: Использование прецизионных терморегуляторов и систем автоматического управления мощностью критично для предотвращения перегрева, который является основной причиной выхода из строя нагревательных элементов. Автоматика позволяет поддерживать заданную температуру с минимальными отклонениями, что важно для стабильности технологических процессов.
• Борьба с накипью и отложениями: В системах с жесткой водой или средами, склонными к образованию отложений (например, сахара, соли), регулярный контроль и удаление накипи с поверхности нагревательных элементов обязательны. Накипь действует как теплоизолятор, значительно снижая эффективность теплопередачи и приводя к локальному перегреву элемента, что сокращает его ресурс и увеличивает энергопотребление. Профилактические меры могут включать использование систем умягчения воды или химическую очистку.
• Техника безопасности при обслуживании: Замена или обслуживание ПЭН требует полного отключения электропитания, дренажа жидкости из резервуара и соблюдения строгих правил техники безопасности. Необходимо использовать специализированные инструменты, герметики и средства индивидуальной защиты.
• Профилактический осмотр: Регулярная проверка состояния нагревательных элементов, изоляции и электрических соединений позволяет своевременно выявлять потенциальные неисправности и предотвращать дорогостоящие отказы оборудования. Внедрение планово-предупредительного ремонта (ППР) на основе мониторинга состояния.

Типы погружных нагревателей: Выбор оптимального решения

Выбор конкретного типа погружного нагревателя зависит от множества факторов: химического состава нагреваемой среды, требуемой мощности, объема резервуара, давления, температурного режима и бюджета. Ниже представлена сравнительная таблица основных типов ПЭН:

Сравнительная таблица методов нагрева промышленных жидкостей

Выбор между погружными нагревателями и альтернативными решениями требует оценки капитальных и операционных затрат, а также учета специфики технологического процесса.

После детального анализа теоретических основ, конструктивных особенностей и сравнительных преимуществ погружных нагревательных элементов, а также их позиционирования относительно альтернативных решений, следующим критически важным шагом для принятия взвешенного решения становится переход к практическим аспектам. Это включает в себя глубокое погружение в архитектуру внедрения, этапы реализации проекта, оценку экономического эффекта и изучение кейсов, демонстрирующих успешное применение ПЭН в различных отраслевых контекстах.

Продвинутая практика и внедрение погружных нагревательных элементов

Эффективное внедрение погружных нагревательных элементов в промышленные процессы выходит за рамки простого выбора типа устройства. Оно требует глубокого понимания архитектуры системы, тонкостей интеграции, стратегического планирования этапов реализации и непрерывной оптимизации. Для C-level руководителей и технических специалистов это означает не только обеспечение функциональности, но и достижение максимальной энергоэффективности, безопасности и минимизации совокупной стоимости владения (TCO).

Оптимизация архитектуры и процессов

При проектировании систем с ПЭН необходимо учитывать их интеграцию в общую технологическую схему предприятия. Это включает не только физический монтаж, но и подключение к системам управления и мониторинга.

• Интеграция с АСУ ТП (Автоматизированные Системы Управления Технологическими Процессами): Современные ПЭН должны быть совместимы с существующими или планируемыми АСУ ТП, такими как SCADA, DCS (Distributed Control Systems) или MES. Это обеспечивает централизованный контроль, удаленное управление параметрами нагрева, сбор данных для аналитики и автоматическое реагирование на внештатные ситуации.
• Расчет тепловой нагрузки и энергопотребления: Точный расчет необходимой мощности нагрева является фундаментальным. Он учитывает не только объем и удельную теплоемкость жидкости, но и тепловые потери через стенки резервуара, испарение, конвекцию.


  Формула для базового расчета мощности:
  P = (m * c * ΔT / t) + Q_losses
  Где:
  P – требуемая мощность (кВт);
  m – масса жидкости (кг);
  c – удельная теплоемкость жидкости (кДж/кг·°C);
  ΔT – изменение температуры (целевая минус начальная, °C);
  t – время нагрева (с);
  Q_losses – тепловые потери (кВт), которые требуют отдельного расчета на основе изоляции и площади поверхности.

  Недооценка мощности приведет к увеличению времени нагрева или невозможности достичь требуемой температуры, переоценка — к избыточным капитальным затратам и неэффективному энергопотреблению на пиковых нагрузках.

• Системы безопасности и защиты: Помимо базовых терморегуляторов, для критически важных процессов необходима многоуровневая система безопасности. Это включает:
  • Датчики сухого хода (защита от работы без жидкости).
  • Аварийные термостаты (отключение при превышении предельной температуры).
  • Защита от перегрузки по току и короткого замыкания.
  • Релейные схемы для обеспечения отказоустойчивости и резервирования.
  • Использование материалов, сертифицированных для работы во взрывоопасных зонах (Ex-исполнение), если требуется.
• Мониторинг и предиктивное обслуживание: Внедрение систем мониторинга состояния (Condition Monitoring) позволяет отслеживать ключевые параметры работы ПЭН (температуру спирали, ток, напряжение, вибрацию) в реальном времени. Анализ этих данных с помощью алгоритмов машинного обучения может предсказывать отказы до их наступления, переводя обслуживание от реактивного к предиктивному, что значительно снижает время простоя и операционные затраты.

Пошаговая реализация проекта внедрения ПЭН

Внедрение погружных нагревателей как части технологического процесса требует структурированного подхода, аналогичного управлению проектами. Ниже представлен типовой план реализации, разбитый на этапы:

1. Этап 1: Анализ потребностей и формирование Технического Задания (ТЗ)
   • Роль: Руководитель проекта, Процесс-инженер, Технолог.
   • Действия: Определение целевой жидкости (химический состав, вязкость, агрессивность), требуемой температуры, объема, скорости нагрева, доступных энергоресурсов, существующих ограничений (пространство, давление), а также нормативных требований (пищевая, химическая безопасность).
   • Артефакты: Детальное Техническое Задание, Спецификация требований к оборудованию.
   • Контроль качества: Согласование ТЗ со всеми заинтересованными сторонами, включая производственный и эксплуатационный отделы.
2. Этап 2: Выбор и проектирование системы нагрева
   • Роль: Инженер-конструктор, Электрик, Специалист по материалам.
   • Действия: На основе ТЗ выбирается оптимальный тип ПЭН (прямой/косвенный, фланцевый/трубчатый), материал оболочки, рассчитывается требуемая мощность. Проектируется место установки, система крепления, подвод электропитания, интеграция с системой автоматики (терморегуляторы, датчики).
   • Артефакты: Проектная документация (чертежи, электрические схемы), Расчет тепловой нагрузки, Спецификации на компоненты.
   • Контроль качества: Экспертиза проекта на соответствие нормам, стандартам безопасности и энергоэффективности.
3. Этап 3: Закупка и поставка оборудования
   • Роль: Специалист по закупкам, Логист.
   • Действия: Выбор поставщика на основе технических характеристик, цены, сроков поставки и репутации. Заключение контрактов, контроль сроков производства и логистики.
   • Артефакты: Договоры поставки, Акты приемки оборудования.
   • Контроль качества: Проверка комплектности поставки и соответствия оборудования проектным спецификациям.
4. Этап 4: Монтаж и пусконаладочные работы
   • Роль: Монтажная бригада, Электромонтажник, Инженер по КИПиА.
   • Действия: Установка ПЭН в резервуар, подключение к электросети и системе управления. Проведение индивидуальных испытаний элементов системы.
   • Артефакты: Акты монтажа, Протоколы испытаний.
   • Контроль качества: Проверка герметичности, правильности электрических подключений, работоспособности датчиков и автоматики.
5. Этап 5: Опытная эксплуатация, тестирование и валидация
   • Роль: Операторы, Инженеры по качеству, Технологи.
   • Действия: Запуск системы в тестовом режиме, достижение заданных параметров, проверка стабильности работы, запись данных. Валидация процесса нагрева на соответствие технологическим требованиям.
   • Артефакты: Отчеты об опытной эксплуатации, Протоколы валидации.
   • Контроль качества: Сравнение фактических показателей с проектными, выявление отклонений и их устранение.
6. Этап 6: Обучение персонала и разработка регламентов
   • Роль: Отдел обучения, Руководитель производства.
   • Действия: Проведение тренингов для операторов и обслуживающего персонала по правилам эксплуатации, безопасности и базовому обслуживанию ПЭН. Разработка инструкций по эксплуатации, графиков ППР.
   • Артефакты: Учебные пособия, Регламенты обслуживания, Инструкции по технике безопасности.
   • Контроль качества: Аттестация персонала, контроль соблюдения регламентов.
7. Этап 7: Постоянный мониторинг и оптимизация
   • Роль: Инженер по эксплуатации, Специалист по энергоэффективности.
   • Действия: Непрерывный анализ данных о работе системы, выявление потенциала для оптимизации энергопотребления (например, за счет изменения режимов работы, улучшения изоляции), внедрение предиктивного обслуживания.
   • Артефакты: Отчеты по энергопотреблению, Рекомендации по оптимизации, Планы модернизации.
   • Контроль качества: Регулярный аудит системы, оценка ROI (Return on Investment) от внедренных улучшений.

Кейсы и паттерны применения ПЭН

Рассмотрим несколько типовых сценариев применения погружных нагревательных элементов, демонстрирующих их гибкость и эффективность в различных масштабах и условиях.

Кейс 1: SMB — Автоматизация подогрева моющего раствора в небольшой типографии

• Сценарий: Небольшая типография использует моющий раствор для очистки печатных форм, который необходимо постоянно поддерживать при температуре 40°C. Ранее использовался ручной контроль и периодический подогрев бойлером.
• Решение: Установлен однотрубный фланцевый ПЭН из нержавеющей стали (AISI 316) мощностью 3 кВт в бак объемом 200 литров. Интегрирован простой цифровой терморегулятор с выносным датчиком.
• Результат:
  • Экономия: Снижение затрат на электроэнергию на 15% за счет точного поддержания температуры и исключения перегрева.
  • Производительность: Сокращение времени подготовки раствора к работе на 30 минут в начале смены.
  • TCO: Окупаемость инвестиций (CAPEX) составила 8 месяцев за счет экономии времени персонала и энергоресурсов.

Кейс 2: Enterprise — Поддержание вязкости мазута в резервуарном парке крупного НПЗ

• Сценарий: Крупный нефтеперерабатывающий завод имеет резервуарный парк для хранения мазута, который требует поддержания температуры 60-70°C для обеспечения перекачиваемости в холодное время года. Мазут обладает высокой вязкостью и склонен к образованию отложений.
• Решение: В каждом резервуаре объемом 5000 м³ установлены многотрубные погружные нагреватели непрямого нагрева (корпусного типа) мощностью 500 кВт каждый. Корпуса выполнены из углеродистой стали, сами ТЭНы — из Incoloy 800. Система интегрирована с АСУ ТП завода для централизованного мониторинга и управления, с резервированием по питанию и многоуровневой системой безопасности.
• Результат:
  • Надежность: Минимизация рисков засорения или выхода из строя нагревательных элементов благодаря косвенному нагреву, что исключает прямой контакт с мазутом.
  • Энергоэффективность: Оптимизация потребления электроэнергии за счет алгоритмов предиктивного контроля, учитывающих внешнюю температуру и уровень мазута. Удалось снизить пиковое энергопотребление на 10-12%.
  • Операционная непрерывность: Гарантированная перекачиваемость мазута даже при экстремально низких температурах, предотвращение аварийных остановок производства.
  • TCO: Срок службы нагревателей увеличен в 1.5 раза по сравнению с прямым нагревом, что значительно снизило затраты на обслуживание и замену.

Кейс 3: Regulated Industry — Нагрев химических растворов на фармацевтическом производстве

• Сценарий: Фармацевтическая компания осуществляет нагрев высокоагрессивных химических растворов для синтеза активных фармацевтических субстанций (АФС). Требуются высочайшие стандарты чистоты, коррозионной стойкости и точности контроля температуры, а также строгая валидация оборудования.
• Решение: В реакторы из нержавеющей стали установлены погружные нагреватели с оболочкой из титана, специально разработанные для работы с агрессивными кислотами. Каждый нагреватель оснащен дублирующими датчиками температуры и давления, а также программируемыми логическими контроллерами (ПЛК) с функцией самодиагностики. Вся система сертифицирована по GMP (Good Manufacturing Practice).
• Результат:
  • Безопасность и чистота: Использование титана обеспечивает исключительную коррозионную стойкость и предотвращает загрязнение продукта ионами металлов.
  • Точность: Поддержание температуры с отклонением не более ±0.1°C, что критично для воспроизводимости химических реакций.
  • Регуляторное соответствие: Полная валидация системы и оборудования согласно требованиям фармацевтической отрасли, что упрощает прохождение аудитов.
  • Надежность: Резервирование компонентов и предиктивное обслуживание обеспечили время безотказной работы (MTBF) на уровне 99.99%.
