Понимание специфики плоских электронагревателей: выбор оптимального решения для B2B задач

В промышленных и специализированных B2B-приложениях точный контроль температуры является критически важным фактором для обеспечения стабильности производственных процессов, надежности оборудования и качества конечной продукции. Запрос на плоский электрический нагреватель (ТЭН — Трубчатый Электрический Нагреватель, хотя в контексте плоских изделий часто используется как общий термин для резистивных нагревательных элементов) размерами до 100×200 мм с мощностью 150–200 Вт является показательным примером потребности в высокоэффективных, компактных и точно регулируемых источниках тепла. Такие нагреватели могут использоваться для подогрева технологических жидкостей (топливо, масло, вода), обогрева небольших емкостей, поддержания температуры чувствительного электронного или механического оборудования, а также в специализированных бытовых и промышленных системах.

Решение этой задачи требует глубокого понимания технических характеристик, вариантов исполнения и возможных ограничений, а также оценки экономической целесообразности и интеграционных аспектов. Важно не просто выбрать элемент, способный выдать нужную мощность, но и обеспечить его безопасную, долговечную и эффективную работу в заданной среде.

Ключевые понятия и терминология

• Плоский электронагреватель (ТЭН): Электронагревательный элемент, предназначенный для поверхностного или контактного нагрева объектов, оборудования или жидкостей. Отличается малой толщиной и формой, адаптированной для прилегания к плоским или слегка изогнутым поверхностям.
• Удельная мощность (Вт/см²): Ключевой параметр, определяющий количество тепловой энергии, выделяемой нагревателем с единицы площади его греющей поверхности. Чрезвычайно важен для предотвращения локальных перегревов и оценки эффективности теплопередачи.
• Гибкий силиконовый нагреватель: Нагревательный элемент, состоящий из резистивной нити, интегрированной в слой стеклоткани и герметизированной силиконовой оболочкой. Обладает высокой гибкостью, равномерностью нагрева, устойчивостью к вибрациям, влаге и агрессивным средам.
• Металлический плоский нагреватель: Жесткий нагревательный элемент, где резистивная проволока (часто на миканитовом изоляторе — материал на основе слюды с высокими электроизоляционными и термостойкими свойствами) заключена в металлический корпус (обычно из нержавеющей стали или алюминия). Характеризуется высокой удельной мощностью и стойкостью к механическим нагрузкам, но негибкостью.
• Терморегуляция: Комплекс решений (включающий термостаты — устройства для автоматического поддержания заданной температуры, датчики температуры и контроллеры), обеспечивающий поддержание целевой температуры объекта нагрева и предотвращающий перегрев элемента или системы.
• Степень защиты IP (Ingress Protection): Международный стандарт, классифицирующий уровни защиты электрического оборудования от проникновения твердых частиц (пыли) и воды. Например, IP67 означает полную защиту от пыли и кратковременного погружения в воду.

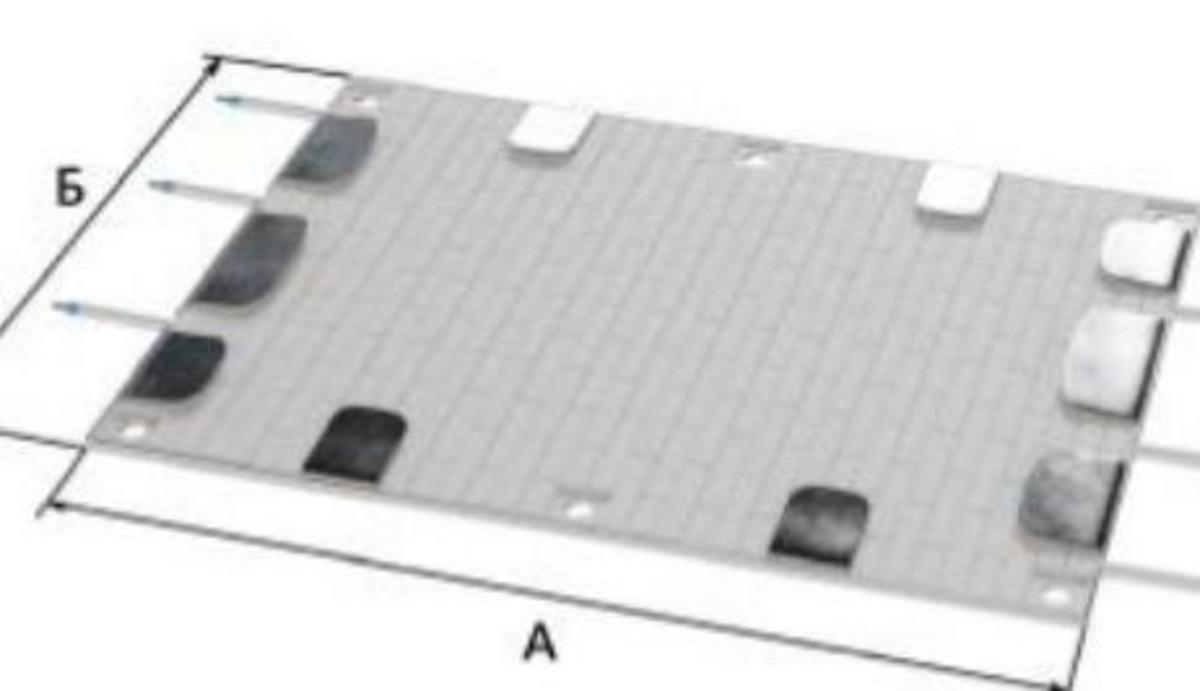

Технические аспекты и ограничения плоских нагревателей 100×200 мм с мощностью 150–200 Вт

Заявленные размеры 100×200 мм дают общую площадь нагрева 200 см². При требуемой мощности 150–200 Вт это соответствует удельной мощности:

• Для 150 Вт: \( \frac{150 \text{ Вт}}{200 \text{ см}^2} = 0,75 \text{ Вт/см}^2 \)
• Для 200 Вт: \( \frac{200 \text{ Вт}}{200 \text{ см}^2} = 1,0 \text{ Вт/см}^2 \)

Это значение удельной мощности значительно превышает типовые показатели для стандартных гибких силиконовых нагревателей, которые обычно находятся в диапазоне 0,25–0,5 Вт/см² (например, модели Keenovo 100×200 мм при 12 В имеют мощность до 100 Вт, что соответствует 0,25 Вт/см²). Это расхождение указывает на то, что для достижения заявленных параметров, скорее всего, потребуется одно из следующих решений:

• Специализированные гибкие нагреватели: Некоторые производители могут изготавливать силиконовые нагреватели с увеличенной удельной мощностью, до 1,0–1,25 Вт/см², однако это часто сопряжено с использованием более высокоомных нитей, особыми конструктивными решениями и может требовать более высокого напряжения питания (например, 220 В вместо 12/24 В). Пример из практики — плоский силиконовый нагреватель 100×200 мм, 250 Вт, 230 В, имеющий удельную мощность 1,25 Вт/см², который уже является специализированным продуктом.
• Металлические плоские нагреватели: Эти элементы способны обеспечивать удельную мощность до 2 Вт/см² и более, что полностью удовлетворяет заявленным требованиям. Однако они обладают жесткой конструкцией, что ограничивает их применение на криволинейных поверхностях, и чаще используются в стационарных промышленных установках с высокой рабочей температурой.
• Увеличение площади нагрева: Если гибкость является приоритетом, а достижение 150–200 Вт на 200 см² вызывает сложности, возможно, потребуется использовать нагреватель большей площади или комбинацию нескольких элементов меньшего размера.

В контексте B2B-применений, где важна не только техническая возможность, но и надежность, долговечность и стоимость владения, выбор такого высокомощного и компактного нагревателя становится инженерной задачей. Необходимо учитывать условия эксплуатации: среду (агрессивность, влажность), механические нагрузки (вибрация), а также требования к безопасности и энергоэффективности.

Области применения и требования к плоским нагревателям

Широкий спектр B2B-приложений требует различных подходов к выбору и интеграции плоских нагревателей:

• Подогрев жидкостей: В системах дизельных двигателей (фильтры тонкой очистки, топливопроводы, баки с присадками), масляных системах гидравлики, водонагревательном оборудовании, технологических емкостях с вязкими средами. Здесь критичны равномерность нагрева, химическая стойкость и возможность работы от низковольтных бортовых сетей (12/24 В) или промышленных (220/380 В).
• Обогрев оборудования и электроники: Поддержание рабочей температуры электронных компонентов в уличных терминалах, банкоматах, серверных стойках, телекоммуникационных шкафах для предотвращения конденсации и обеспечения стабильной работы при низких температурах. Требуется высокая надежность, точность терморегуляции и компактность.
• Обеспечение теплопередачи: Нагревательные элементы для лабораторного оборудования, небольших пресс-форм, пластинчатых теплообменников, вакуумных камер. Здесь важны высокая удельная мощность, точность поддержания температуры и долгий срок службы при циклических нагрузках.
• Бытовое и специализированное применение: Например, в домашних инкубаторах, мини-теплицах, нагреве небольших поверхностей. Хотя это и не чисто B2B, такие решения часто могут быть масштабированы или адаптированы для нишевых промышленных задач.

Критерии выбора для B2B-сегмента

При выборе плоского нагревателя для B2B-задач, помимо базовых параметров мощности и размеров, необходимо учитывать следующие ключевые критерии:

1. Температура поверхности и режим работы: Какова максимальная требуемая температура нагреваемого объекта? Будет ли нагреватель работать постоянно, циклически или в режиме поддержания температуры? Это влияет на выбор материала нагревателя (силикон до 210°C, металл до 400°C и выше) и необходимость в терморегуляции.
2. Срок службы и надежность (MTBF — Mean Time Between Failures, среднее время между отказами): В промышленном оборудовании отказы приводят к простоям и убыткам. Гибкие силиконовые нагреватели устойчивы к вибрациям и перепадам температур, металлические – к механическим повреждениям. Оценка MTBF и гарантий производителя критична.
3. Монтаж и интеграция: Требуется ли гибкость для установки на криволинейную поверхность? Достаточно ли клейкой основы или нужны дополнительные крепежные элементы (люверсы, ремни, прижимные пластины)? Легкость и надежность монтажа напрямую влияют на время и стоимость внедрения.
4. Терморегуляция и защита: Наличие встроенного или выносного термостата, датчиков температуры (например, Pt100) и механизмов защиты от перегрева абсолютно обязательно. Это не только вопрос безопасности, но и энергоэффективности.
5. Степень защиты (IP) и устойчивость к агрессивным средам: Для влажных, пыльных, химически активных или взрывоопасных сред требуются нагреватели с соответствующим классом защиты и материалами, устойчивыми к коррозии и химическому воздействию.
6. Стоимость владения (TCO — Total Cost of Ownership): Помимо первоначальной стоимости нагревателя, необходимо учитывать затраты на монтаж, энергопотребление, обслуживание и возможную замену в течение всего жизненного цикла оборудования. Более дорогой, но энергоэффективный и надежный нагреватель может оказаться выгоднее в долгосрочной перспективе.

Сравнительный анализ типов плоских нагревателей для промышленных применений

Для принятия информированного решения рассмотрим ключевые характеристики различных типов нагревателей, актуальных для данного запроса, с учетом B2B-специфики.

При выборе для задачи с 150–200 Вт на 200 см² очевидно, что стандартные гибкие силиконовые нагреватели не подходят. Решение лежит в области специализированных силиконовых или металлических плоских нагревателей, что влечет за собой необходимость тщательного проектирования и возможного заказа у производителя по индивидуальным спецификациям.

Выбор оптимального типа плоского нагревателя — лишь первый шаг на пути к эффективному решению задачи обогрева. Для успешного внедрения и обеспечения долгосрочной эффективности критически важно детально проработать процесс интеграции, учесть специфику эксплуатации, оценить экономическую целесообразность и определить стратегию масштабирования, что мы подробно рассмотрим далее.

Продвинутая практика и внедрение плоских нагревателей: от архитектуры до масштабирования

После определения базовых требований и выбора потенциального типа нагревателя, следующий этап в B2B-сфере – это комплексная реализация проекта. Она включает детальное проектирование, управление закупками, профессиональный монтаж, пусконаладку и дальнейшую оптимизацию эксплуатации. Здесь важен системный подход, минимизирующий риски и обеспечивающий максимальный экономический эффект.

Пошаговая реализация проекта по интеграции нагревательных элементов

Успешное внедрение плоских нагревателей, особенно высокомощных и нестандартных, требует структурированного подхода, аналогичного управлению проектами.

1. Этап 1: Техническое задание (ТЗ) и концептуальное проектирование
   • Детализация требований: Точное определение целевой температуры нагреваемого объекта, необходимое время выхода на режим, характеристики окружающей среды (температура, влажность, наличие агрессивных сред, вибрации). Какие жидкости/материалы будут нагреваться?
   • Расчет теплопотерь: Определение тепловых потерь объекта в окружающую среду. Это позволяет точно рассчитать требуемую мощность нагревателя и избежать как недостаточного, так и избыточного нагрева. Воспользуйтесь специализированным ПО или консультацией теплотехников.
   • Выбор материала и конструкции: На основе анализа агрессивности среды, механических нагрузок и требований к гибкости окончательно утверждается тип нагревателя (спец. силиконовый или металлический).
   • Проектирование системы терморегуляции: Выбор термостата (биметаллический, капиллярный, электронный), типа датчика температуры (термопара, Pt100, NTC — Negative Temperature Coefficient, термистор с отрицательным температурным коэффициентом сопротивления), контроллера (ПИД-регулятор — Пропорционально-Интегрально-Дифференциальный регулятор для высокой точности) и защиты от перегрева (термопредохранители).
   • Оценка рисков: Прогнозирование потенциальных проблем — перегрев элемента, механические повреждения, выход из строя терморегуляции, коррозия. Разработка мер по их предотвращению.
   • Ответственные роли: Инженер-теплотехник, инженер-электрик, технолог производства.
   • Артефакты: Утвержденное ТЗ, расчеты теплового баланса, предварительная схема системы.
2. Этап 2: Закупка, производство и контроль качества
   • Выбор поставщика: Предпочтение специализированным производителям с опытом изготовления кастомных нагревателей (например, Elemag, Promnagrev, Elektronagrev). Важно уточнить возможность изготовления с требуемой удельной мощностью и размерами.
   • Согласование спецификаций: Детальное согласование чертежей и технических характеристик с производителем. Включение в спецификацию требований к материалам, допускам, степени защиты IP, длине и типу выводов, наличию монтажных отверстий или клейкой основы.
   • Контроль качества на производстве: По возможности, проведение аудита или приемки образцов продукции. Проверка сопротивления нагревательного элемента, испытание изоляции (пробойное напряжение), контроль габаритов.
   • Логистика и сроки: Учет сроков изготовления (особенно для кастомных решений, которые могут достигать нескольких недель) и доставки при планировании проекта.
   • Ответственные роли: Отдел закупок, инженер-проектировщик, менеджер по качеству.
   • Артефакты: Договор поставки, спецификации продукции, протоколы входного контроля.
3. Этап 3: Монтаж и пусконаладка
   • Подготовка поверхности: Тщательная очистка и обезжиривание поверхности объекта, к которой будет крепиться нагреватель. Это критично для обеспечения максимального теплового контакта и эффективности теплопередачи.
   • Правильный монтаж: Для гибких нагревателей – равномерное приклеивание без воздушных зазоров. Для металлических – надежная жесткая фиксация (болтовое соединение) с использованием теплопроводной пасты или тонкой металлической прокладки для улучшения контакта.
   • Электрическое подключение: Использование проводов соответствующего сечения, особенно для низковольтных систем высокой мощности (например, 17 А при 12 В и 200 Вт требует провода сечением не менее 2,5–4 мм²). Установка защитной автоматики (предохранители, автоматические выключатели).
   • Настройка терморегуляции: Калибровка датчиков, настройка порогов срабатывания термостатов и параметров контроллеров.
   • Тестирование и калибровка: Проведение испытаний в рабочих режимах, измерение фактической температуры поверхности объекта, скорости нагрева, потребляемой мощности. Корректировка настроек при необходимости.
   • Ответственные роли: Монтажная бригада, инженер-электрик, инженер по автоматизации.
   • Артефакты: Монтажные схемы, инструкции по эксплуатации, акт пусконаладочных работ.
4. Этап 4: Эксплуатация, мониторинг и обслуживание
   • Регулярный мониторинг: Контроль за температурой, потребляемой мощностью, состоянием изоляции и контактов. Использование систем SCADA (Supervisory Control And Data Acquisition – системы диспетчерского управления и сбора данных) или ПЛК (Программируемый Логический Контроллер) для автоматизированного мониторинга.
   • Профилактическое обслуживание: Периодическая проверка креплений, целостности оболочки нагревателя, работоспособности терморегуляторов.
   • Обучение персонала: Инструктаж операторов и обслуживающего персонала по правилам безопасной эксплуатации и действиям в аварийных ситуациях.
   • Журнал отказов и ТО: Ведение документации по проведенному обслуживанию, выявленным проблемам и их решениям для анализа и улучшения.
   • Ответственные роли: Эксплуатационный персонал, сервисные инженеры, служба главного энергетика.
   • Артефакты: Журналы обслуживания, регламенты ТО, аналитические отчеты по работе системы.

Кейсы применения и практические паттерны

Рассмотрим несколько сценариев использования плоских нагревателей, демонстрирующих различные подходы и выгоды в B2B-среде.

Кейс 1: Подогрев топливных фильтров в условиях низких температур (Автотранспортный сектор, SMB/Enterprise)

• Проблема: Загустевание дизельного топлива в холодный период, приводящее к снижению пропускной способности фильтров, повышенной нагрузке на топливный насос и риску выхода из строя двигателя.
• Решение: Интеграция гибкого силиконового нагревателя размером 100×200 мм, мощностью 100–150 Вт, работающего от бортовой сети 12/24 В. Критически важно наличие встроенного или выносного термостата, настроенного на поддержание температуры топлива в диапазоне 40–50°C.
• Реализация: Нагреватель с клейкой основой крепится непосредственно к корпусу топливного фильтра. Подключение осуществляется через специализированное реле, активируемое при запуске двигателя в холодную погоду или по сигналу с датчика температуры воздуха. Высокие токи (до 12,5 А при 12 В и 150 Вт) требуют использования толстых проводов и надежных соединений.
• Результат: Стабильный запуск двигателя в условиях до -30°C, снижение износа топливной системы, предотвращение образования парафинов. Экономический эффект выражается в сокращении простоев техники (до 20% в зимний период), уменьшении затрат на экстренный ремонт и техническое обслуживание (снижение до 15%).

Кейс 2: Поддержание температуры в распределительных шкафах автоматики (Промышленность/Enterprise)

• Проблема: Образование конденсата внутри шкафов управления при перепадах температур, что приводит к коррозии, короткому замыканию и выходу из строя дорогостоящей электроники (ПЛК, частотные преобразователи, реле).
• Решение: Установка плоского нагревателя 100×200 мм мощностью 150–200 Вт, работающего от сети 220 В, с высокой степенью защиты IP (не менее IP54). В данном случае может быть использован как специализированный силиконовый нагреватель (если требуется некоторая адаптация к поверхности), так и металлический плоский.
• Реализация: Нагреватель крепится на внутренней стенке шкафа, обеспечивая равномерное распределение тепла. Управление осуществляется через гигростат (датчик влажности) и термостат, которые активируют нагреватель при достижении определенного уровня влажности или падении температуры ниже заданного порога (например, +5°C).
• Результат: Предотвращение конденсации, увеличение срока службы электронных компонентов на 30-50%, снижение аварийности автоматизированных систем управления технологическими процессами (АСУ ТП) до 25%. Окупаемость инвестиций часто составляет менее года за счет предотвращения дорогостоящих простоев и ремонтов.

Кейс 3: Локальный прецизионный обогрев пресс-форм (Мелкосерийное производство/Enterprise)

• Проблема: Неравномерный или недостаточный нагрев отдельных зон пресс-формы в литьевом или формовочном производстве, приводящий к браку продукции (дефекты поверхности, неполное заполнение, деформации).
• Решение: Применение нескольких жестких металлических плоских нагревателей (100×200 мм, 220/380 В) с удельной мощностью до 2 Вт/см², или специально изготовленных силиконовых нагревателей повышенной мощности (250 Вт, 230 В) для достижения точного теплового профиля.
• Реализация: Нагреватели встраиваются в пазы пресс-формы или плотно прижимаются к её поверхности. Каждая зона нагрева управляется отдельным высокоточным ПИД-контроллером с обратной связью от термопар, расположенных в критических точках пресс-формы.
• Результат: Стабилизация технологического процесса, снижение процента брака продукции на 10-20% и более, повышение качества и воспроизводимости изделий. Экономия достигается за счет уменьшения объема отходов и снижения затрат на переработку брака, а также оптимизации энергопотребления через точный зональный контроль.

Чек-лист по выбору и внедрению высокомощных плоских нагревателей

Для успешной реализации проекта по интеграции плоских нагревателей, рекомендуется следовать проверенному чек-листу:

1. Определите точную целевую мощность и удельный тепловой поток: Убедитесь, что требуемая удельная мощность (0,75–1,0 Вт/см² для 150–200 Вт на 200 см²) соответствует возможностям выбранного типа нагревателя. Если она превышает 0,5 Вт/см² для гибких, будьте готовы к спецзаказу.
2. Сопоставьте напряжение питания с доступной инфраструктурой: Для автономных (12/24 В) систем оцените высокие токи (например, 17 А для 200 Вт при 12 В) и обеспечьте соответствующее сечение проводов и защиту. Для стационарных систем предпочтительнее 220/380 В.
3. Учтите форму и материал нагреваемой поверхности: Гибкие нагреватели идеальны для криволинейных объектов; металлические — для плоских, требующих жесткого прижима и высокой прочности.
4. Проанализируйте агрессивность среды: Оцените температуру, влажность, химическую активность, вибрации. Эти факторы определяют материал корпуса нагревателя и требуемую степень защиты IP.
5. Интегрируйте систему терморегуляции: Термостат (встроенный или выносной), а также датчик температуры (например, Pt100) и контроллер являются обязательными элементами для обеспечения безопасности, энергоэффективности и стабильности процесса.
6. Оцените требования к сроку службы и надежности: Промышленные применения требуют долговечных решений. Изучите гарантийные обязательства производителя и среднее время наработки на отказ (MTBF).
7. Запланируйте бюджет на кастомизацию: Для мощности 150–200 Вт на площади 200 см² стандартные решения редки, что означает удорожание и увеличение сроков производства. Учитывайте это в финансовом планировании.
8. Изучите предложения специализированных производителей: Компании, такие как Elemag, Keenovo (для гибких), Электронагрев, Promnagrev (для металлических), обладают опытом изготовления нагревателей по индивидуальным спецификациям.
9. Проведите расчеты электротехнических параметров: Ток, падение напряжения, необходимое сечение проводов, характеристики предохранителей и автоматических выключателей — эти расчеты критичны для безопасности и надежности системы.
10. Обеспечьте адекватный теплоотвод: Высокая удельная мощность требует эффективного отвода тепла от нагревателя к объекту. Любые воздушные зазоры или плохой контакт приведут к перегреву самого нагревателя и его преждевременному выходу из строя.

Экономический эффект и ROI от внедрения оптимальных нагревательных решений

Внедрение правильно подобранных и интегрированных плоских нагревательных элементов обеспечивает не только техническую эффективность, но и существенный экономический эффект для B2B-предприятий.

• Снижение эксплуатационных расходов:
  • Оптимизация энергопотребления: Точная терморегуляция (например, с использованием ПИД-контроллеров и ШИМ — Широтно-Импульсной Модуляции) позволяет поддерживать температуру с минимальными отклонениями, исключая перегревы и необоснованный расход энергии. Это может привести к экономии до 15–25% энергии по сравнению с нерегулируемыми системами.
  • Уменьшение затрат на ремонт и обслуживание: Предотвращение поломок оборудования, вызванных низкими температурами, конденсатом или неправильным нагревом, значительно сокращает расходы на ремонт и замену дорогостоящих компонентов.
  • Увеличение срока службы оборудования: Стабильный температурный режим способствует долговечности всей системы, от датчиков до исполнительных механизмов, откладывая капитальные ремонты и закупки нового оборудования.
• Повышение производительности и качества:
  • Сокращение времени простоя: Надежный нагрев гарантирует быстрый выход оборудования на рабочий режим и минимизирует незапланированные остановки.
  • Оптимизация технологических процессов: Стабильные и точные температурные режимы напрямую влияют на качество продукции, снижая процент брака и необходимость в переработке.

Формула расчета ROI (Return On Investment):

\[
ROI = \frac{(\text{Прибыль от инвестиций} — \text{Стоимость инвестиций})}{\text{Стоимость инвестиций}} \times 100\%
\]

Где «Прибыль от инвестиций» включает в себя все виды экономии и предотвращенных убытков (энергия, ремонт, простои, брак). Например, если инвестиции в систему нагрева составили 100 000 руб., а годовая экономия на энергии, сокращении простоев и улучшении качества продукции достигла 40 000 руб., то ROI за первый год составит:

\[
ROI = \frac{40\,000 \text{ руб.}}{100\,000 \text{ руб.}} \times 100\% = 40\%
\]

Это означает окупаемость инвестиций менее чем за 3 года, что является привлекательным показателем для большинства промышленных проектов.

• Соответствие нормативным требованиям: Надлежащая интеграция нагревательных элементов с соблюдением стандартов электро- и пожаробезопасности снижает риски для предприятия и помогает в прохождении аудитов и сертификации.

Оптимизация и масштабирование систем обогрева

В долгосрочной перспективе стратегически важно рассматривать системы обогрева не как отдельные компоненты, а как часть общей инфраструктуры, подлежащей оптимизации и масштабированию.

• Модульный подход: При проектировании сложных систем обогрева целесообразно использовать несколько менее мощных нагревателей, расположенных в разных зонах, вместо одного высокомощного. Это позволяет добиться более равномерного распределения тепла, повысить отказоустойчивость (при выходе из строя одного модуля система продолжает работать) и упростить обслуживание.
• Централизованное управление и автоматизация: Интеграция всех нагревательных элементов и их терморегуляторов в централизованную систему управления производством (например, на базе ПЛК или SCADA) позволяет в реальном времени отслеживать параметры, удаленно менять настройки, собирать данные для аналитики и автоматизировать сложные сценарии работы.
• Аналитика и предиктивное обслуживание: Сбор и анализ данных о работе нагревательных элементов (температура, ток, напряжение, циклы включения/выключения) позволяет выявлять аномалии, прогнозировать возможные отказы и планировать профилактическое обслуживание до возникновения критических ситуаций, значительно снижая риск незапланированных простоев.
• Энергоэффективные решения: Постоянный поиск и внедрение новых технологий, таких как интеллектуальные термостаты с функциями адаптивного обучения, импульсные регуляторы мощности или использование рекуперации тепла, позволяют дополнительно оптимизировать энергопотребление.
• Стандартизация решений: Разработка внутренних стандартов и типовых решений для часто встречающихся задач обогрева позволяет сократить время и затраты на проектирование, закупку и внедрение в новых проектах, а также упростить обучение персонала.
