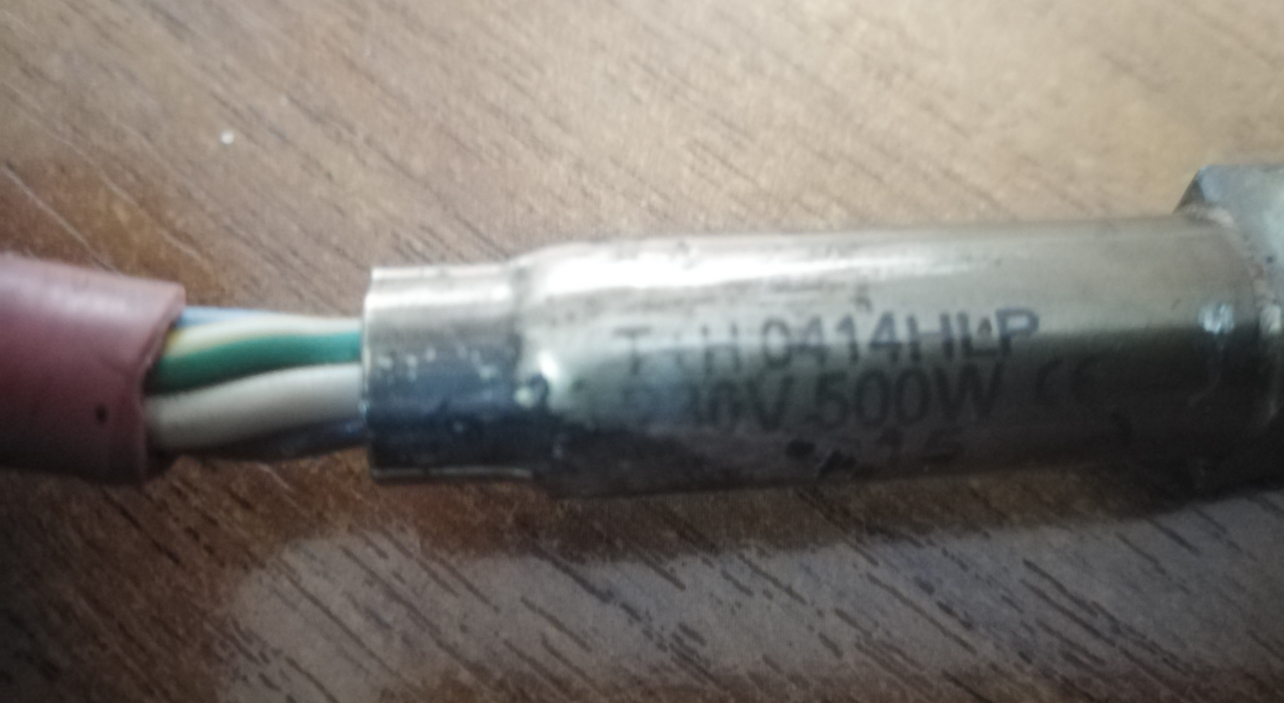

Патронный Тэн угловой. Диаметр 6,5 или 7 мм. Длина 80 или 90 мм. 230 В 500Вт. Вывод на два провода, гибкий высокотемпературный провод 3000 мм

Выбор и применение угловых патронных ТЭНов: стратегический подход для промышленного инжиниринга

В условиях высокотехнологичного производства и лабораторных исследований, где каждый миллиметр пространства и каждый градус температуры имеют критическое значение, выбор правильного нагревательного элемента становится стратегической задачей. Патронные угловые ТЭНы (трубчатые электронагреватели патронного типа) с конкретными параметрами — диаметр 6,5 или 7 мм, длина 80 или 90 мм, мощность 500 Вт при напряжении 230 В, а также вывод на два провода с гибким высокотемпературным кабелем длиной 3000 мм — представляют собой высокоспециализированное решение, предназначенное для точечного и эффективного нагрева в ограниченных пространствах. Этот материал адресован C-level руководителям, техническим директорам, инженерам-конструкторам и специалистам по закупкам, которые стремятся оптимизировать производственные процессы, повысить надёжность оборудования и сократить операционные издержки.

Ключевые понятия и терминология в контексте патронных ТЭНов

• Патронный ТЭН (ТЭНП): Цилиндрический трубчатый электронагреватель с односторонним выводом электропитания. Его основное преимущество — компактность и высокая удельная мощность, что позволяет достигать высоких температур в малых объёмах.
• Угловой ТЭНП: Модификация патронного ТЭНа, где вывод проводов выполнен под углом (обычно 90°), что критически важно для монтажа в местах с ограниченным пространством, предотвращая изгиб и повреждение кабеля.
• Удельная мощность (Вт/см²): Показатель, характеризующий тепловую нагрузку на единицу поверхности нагревателя. Высокая удельная мощность (до 50 Вт/см² для ТЭНП) обеспечивает быстрый и эффективный нагрев при малых габаритах.
• Никель-хромовый сплав (NiCr 80/20): Стандартный материал для нагревательных спиралей, обеспечивающий высокую термическую стабильность, долговечность и коррозионную стойкость при высоких температурах.
• Высокотемпературный провод (например, РКГМ, UL3239): Кабель с изоляцией, способной выдерживать значительные температурные нагрузки (до +180–200°C), обеспечивающий безопасную и надёжную передачу электроэнергии от ТЭНа к источнику питания.
• Допуск на посадку (например, H7): Параметр точности изготовления отверстия для монтажа ТЭНа. Строгое соблюдение допуска (например, H7) критически важно для обеспечения максимально плотного контакта между ТЭНом и нагреваемой средой, что исключает воздушные зазоры и предотвращает локальный перегрев.

Фундаментальные технические параметры и конструктивные решения

Рассматриваемый угловой патронный ТЭН разработан для приложений, где требуется сочетание минимальных габаритов и высокой тепловой эффективности. Его основные параметры: диаметр 6,5 или 7 мм, длина 80 или 90 мм, мощность 500 Вт при напряжении 230 В – определяют его уникальные возможности.

• Компактные размеры: Диаметры 6,5 и 7 мм, а также длины 80 и 90 мм делают этот ТЭН идеальным для интеграции в малые отверстия, пресс-формы, лабораторное оборудование или элементы, где традиционные нагреватели не могут быть установлены.
• Высокая мощность и напряжение: 500 Вт при 230 В обеспечивает значительную тепловую отдачу, позволяя быстро достигать требуемых рабочих температур, при этом оставаясь совместимым со стандартными промышленными и лабораторными электросетями.
• Угловой вывод проводов: Изгиб на 90° в точке вывода кабеля – ключевая конструктивная особенность, предотвращающая механическое напряжение и повреждение проводов при монтаже в труднодоступных местах. Это решение значительно увеличивает срок службы всего нагревательного узла.
• Нагревательный элемент: Спираль из сплава NiCr 80/20 обеспечивает исключительную стабильность сопротивления при высоких температурах, что гарантирует равномерный и предсказуемый нагрев на протяжении всего срока службы.

Роль высокотемпературного кабеля: надежность и безопасность

Длина гибкого высокотемпературного провода в 3000 мм не является избыточной, а представляет собой критически важный фактор для удобства и безопасности эксплуатации. Он позволяет подключить ТЭН к системе управления, расположенной на безопасном расстоянии от зоны нагрева, минимизируя термическое воздействие на проводку и электронику.

• Типы изоляции: Применяются материалы, такие как силиконовая резина (для проводов типа UL3239) или стекловолоконная изоляция (для РКГМ).
• Рабочие температуры кабеля: Провод РКГМ выдерживает до +180°C, а силиконовые кабели – до +200°C, что обеспечивает высокую температурную устойчивость в непосредственной близости от зоны нагрева.
• Преимущества гибкости: Многожильная медная жила обеспечивает устойчивость к вибрациям и многократным изгибам, что критически важно для оборудования, подверженного динамическим нагрузкам или требующего частой переналадки.

Экономические преимущества и расчеты ROI

Инвестиции в высококачественные угловые патронные ТЭНы, несмотря на потенциально более высокую начальную стоимость по сравнению с базовыми аналогами, демонстрируют быстрый возврат инвестиций (ROI) за счёт ряда факторов:

• Сокращение простоев: Долговечность материалов (нержавеющая сталь, NiCr 80/20) и продуманная конструкция с угловым выводом снижают вероятность преждевременного выхода из строя, минимизируя время простоя оборудования и потери производства. Средний срок службы таких ТЭНов составляет 5 000 – 10 000 часов при соблюдении условий эксплуатации, что на 20-30% выше, чем у бюджетных аналогов.
• Снижение затрат на обслуживание: Меньшая частота замены ТЭНов напрямую уменьшает расходы на запасные части и оплату труда обслуживающего персонала.
• Оптимизация энергопотребления: Высокая удельная мощность и эффективная теплопередача (при правильном монтаже) позволяют достигать целевых температур быстрее и поддерживать их с меньшими энергозатратами. По оценкам, оптимизация теплопередачи за счет точного подбора ТЭНП и соблюдения допусков может привести к снижению энергопотребления на 5-15% по сравнению с некорректно установленными элементами.
• Повышение качества продукции: Стабильный и равномерный нагрев критичен для многих технологических процессов, например, в литье пластмасс или термоформовке. Отсутствие «холодных зон» или перегрева способствует снижению брака и улучшению конечного продукта.

Примерный расчет ROI:

ROI = (Экономия от сокращения простоев + Экономия на обслуживании + Экономия на энергопотреблении — Дополнительные инвестиции в высококачественный ТЭН) / Дополнительные инвестиции в высококачественный ТЭН * 100%

При среднем показателе снижения простоев на 15% (благодаря увеличению срока службы ТЭНа) и сокращении затрат на энергию на 10%, ROI может достигать 30-50% в течение первого года эксплуатации.

Сравнительный анализ решений для локального нагрева

При выборе нагревательного элемента для узкоспециализированных задач важно учитывать не только технические характеристики конкретного ТЭНа, но и его позиционирование среди альтернативных решений. Ниже представлена сравнительная таблица, демонстрирующая преимущества углового патронного ТЭНа в заданных параметрах по сравнению с другими распространёнными типами нагревателей для локального применения.

Как видно из таблицы, угловой патронный ТЭН, несмотря на потенциально более высокую начальную стоимость, предлагает уникальное сочетание компактности, высокой удельной мощности и удобства монтажа в критически важных приложениях, что в долгосрочной перспективе обеспечивает превосходный экономический эффект и надежность.

Продвинутая практика и внедрение угловых патронных ТЭНов: от архитектуры до операционной эффективности

Эффективное использование угловых патронных ТЭНов с заданными параметрами (диаметр 6,5/7 мм, длина 80/90 мм, 500 Вт, 230 В, гибкий высокотемпературный провод 3000 мм) выходит за рамки простого подключения. Оно включает продуманную архитектуру системы нагрева, тщательную интеграцию и соблюдение строгих эксплуатационных протоколов. Для руководителей производственных и инженерных подразделений, а также для технических специалистов, это означает переход от понимания «что» к глубокому осмыслению «как» для достижения максимальной производительности и минимизации рисков.

Архитектура системы нагрева и интеграционные аспекты

Интеграция патронного углового ТЭНа в существующую или новую систему требует комплексного подхода, охватывающего механический монтаж, электрические соединения и системы управления температурой.

• Механическая интеграция: Ключевым аспектом является соблюдение допуска посадочного отверстия, обычно по классу точности H7. Этот допуск гарантирует минимальный воздушный зазор между оболочкой ТЭНа и стенками отверстия, обеспечивая оптимальную теплопередачу за счет прямой кондукции. Воздушный зазор всего в 0,02 мм может снизить эффективность теплопередачи на 20-30% и вызвать локальный перегрев ТЭНа, значительно сокращая его ресурс. Рекомендуется использовать специальные развертки для достижения требуемой точности.
• Электрические соединения: Высокотемпературный провод длиной 3000 мм обеспечивает гибкость при подключении к блоку управления. Важно использовать термостойкие клеммы и соединители, соответствующие максимальной рабочей температуре окружающей среды и токовой нагрузке (номинальный ток для 500 Вт при 230 В составляет примерно 2.17 А). Защита проводов от механических повреждений и изгибов за пределами радиуса изгиба углового вывода ТЭНа также критична.
• Системы терморегулирования: Для обеспечения точного и стабильного нагрева необходимо использовать термоконтроллеры (ПИД-регуляторы), которые будут управлять мощностью ТЭНа на основе данных от термопар (например, типа K или J), встроенных в нагреваемую среду или непосредственно в корпус ТЭНа (опция). Это позволяет не только поддерживать заданную температуру с точностью до ±1-2°C, но и предотвращать перегрев, что является одной из основных причин выхода ТЭНов из строя.

Метрики эффективности интеграции:

• Время выхода на рабочую температуру (Ramp-up Time): Чем короче, тем эффективнее система. Оптимальный ТЭНП в связке с ПИД-регулятором может сократить это время на 15-25% по сравнению с менее точными решениями.
• Отклонение от заданной температуры (Temperature Overshoot/Undershoot): Минимальные отклонения свидетельствуют о точности системы терморегулирования. Целевое значение: менее ±1% от рабочей температуры.
• Плотность мощности нагревателя: При 500 Вт и длине 90 мм (для 7мм диаметра) удельная мощность составляет примерно 25 Вт/см². Для 6.5мм диаметра и 80мм длины — около 30 Вт/см². Эти значения подтверждают способность к быстрому нагреву.

Пошаговая реализация и контроль качества

Внедрение патронных угловых ТЭНов в производственный цикл или новое оборудование требует структурированного подхода. Ниже представлен чек-лист по этапам, который поможет обеспечить успешную реализацию.

1. Фаза проектирования и подбора (Спринт 1: 1-2 недели)
   • Определение точных требований к температуре, скорости нагрева, размерам полости нагрева и окружающей среде.
   • Выбор оптимального диаметра (6.5 или 7 мм) и длины (80 или 90 мм) ТЭНа, исходя из геометрии объекта нагрева и требуемой удельной мощности.
   • Расчёт необходимой мощности ТЭНа, исходя из теплоёмкости материала, потерь тепла и времени выхода на режим.
   • Выбор типа высокотемпературного провода (РКГМ, силикон) и его длины (3000 мм уже заложено), исходя из максимальной температуры в месте вывода.
   • Определение типа термодатчика (термопара, терморезистор) и его места установки для наиболее точного контроля.
   • Артефакты: Техническое задание (ТЗ), спецификация ТЭНП, чертежи монтажного отверстия с допусками.
   • Роли: Инженер-конструктор, технолог.
2. Фаза закупки и проверки (Спринт 2: 2-4 недели)
   • Выбор надёжного поставщика, способного обеспечить ТЭНы с заявленными характеристиками и соблюдением допусков.
   • Приемочный контроль: проверка габаритов (штангенциркулем, микрометром), сопротивления нагревательного элемента (омметром), качества изоляции (мегомметром).
   • Артефакты: Протоколы входного контроля, сертификаты качества.
   • Роли: Специалист по закупкам, инженер ОТК.
3. Фаза монтажа и подключения (Спринт 3: 1-2 дня на единицу оборудования)
   • Подготовка посадочного отверстия: очистка, проверка на соответствие допуску H7. При необходимости — механическая доработка.
   • Аккуратная установка ТЭНа в отверстие, обеспечение плотного контакта по всей длине нагреваемой части. Избегать ударных нагрузок.
   • Прокладка высокотемпературного провода: надёжное крепление, защита от перегибов и механических повреждений. Убедиться, что кабель не касается движущихся частей или зон с экстремальным нагревом.
   • Подключение проводов к термоконтроллеру и источнику питания с соблюдением всех норм электробезопасности.
   • Артефакты: Инструкция по монтажу, схемы подключения.
   • Роли: Инженер-монтажник, электрик.
4. Фаза пусконаладки и оптимизации (Спринт 4: 1-3 дня)
   • Первоначальное включение и тестовый нагрев с контролем температуры.
   • Калибровка ПИД-регулятора для достижения заданной температуры с минимальными колебаниями и без перегрева.
   • Проверка равномерности нагрева (при необходимости с помощью тепловизора).
   • Артефакты: Протокол пусконаладочных работ, параметры ПИД-регулятора.
   • Роли: Инженер-наладчик, специалист по автоматизации.

Примеры применения и кейсы внедрения

Угловые патронные ТЭНы с описанными характеристиками демонстрируют высокую эффективность в самых разных отраслях. Ниже представлены несколько типовых сценариев.

Кейс 1: Высокоточное лабораторное оборудование (SMB-сегмент)

В небольших научно-исследовательских лабораториях, где требуется нагрев микрообъемов жидкостей или газов, а пространство крайне ограничено, угловые ТЭНы нашли широкое применение. Например, для поддержания точной температуры в небольших реакционных камерах или аналитических ячейках. Компактность ТЭНа (Ø6.5мм, 80мм) позволяет встраивать его непосредственно в блок пробоподготовки, а угловой вывод кабеля (3м) упрощает подключение к настольному контроллеру без путаницы проводов и риска их повреждения. Долговечность и стабильность NiCr 80/20 спирали обеспечивают повторяемость результатов экспериментов, что критично для научных исследований. Экономический эффект проявляется в сокращении времени на подготовку образцов и увеличении пропускной способности лаборатории.

Кейс 2: Литьевые пресс-формы для полимеров (Enterprise-сегмент)

В крупном производстве высокоточных пластиковых деталей (например, для электроники или медицины) угловые патронные ТЭНы используются для локального нагрева горячеканальных систем литьевых форм. Диаметры 6.5/7 мм идеально подходят для глубоких и узких каналов, а угловой вывод позволяет разместить ТЭН в непосредственной близости от матрицы, не нарушая общую компоновку пресс-формы и не создавая препятствий для термопластавтомата. Мощность 500 Вт обеспечивает быстрый нагрев и поддержание точной температуры плавления полимера, что напрямую влияет на качество отливки, отсутствие дефектов и равномерность усадки. Применение гибкого высокотемпературного кабеля длиной 3 метра позволяет подключить десятки таких ТЭНов к централизованной системе управления температурой пресс-формы, обеспечивая высокий уровень автоматизации и контроля. ROI здесь выражается в значительном снижении процента брака, увеличении производительности оборудования и продлении срока службы дорогостоящих пресс-форм.

Кейс 3: Медицинское оборудование и стерилизация (Регулируемый сегмент)

В оборудовании для стерилизации медицинских инструментов или в аналитических системах, требующих точного и безопасного нагрева (например, в автоклавах или сушильных шкафах), угловые ТЭНы используются для нагрева воздушных или жидкостных камер. Требования к надёжности и безопасности в этом сегменте чрезвычайно высоки. Нержавеющая сталь корпуса ТЭНа гарантирует химическую инертность, а высококачественная изоляция проводов (силикон UL3239) исключает выделение вредных веществ при нагреве. Угловой вывод позволяет герметично ввести ТЭН в стерильную камеру, минимизируя точки потенциальных утечек. Точное поддержание температуры критично для соблюдения протоколов стерилизации и обеспечения безопасности пациентов. Экономический эффект достигается за счёт минимизации рисков выхода оборудования из строя, что в регулируемых отраслях может привести к значительно большим штрафам и репутационным потерям, чем стоимость самого ТЭНа.
