Патронный Тэн. Диаметр 10 Длина 10 Мощность 0,9 Напряжение 380

Патронный Тэн. Диаметр 10
Длина 10
Мощность 0,9
Напряжение 380 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

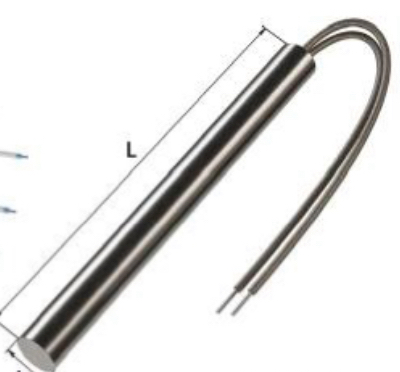

Патронный ТЭН — это мощный, компактный трубчатый нагревательный элемент цилиндрической формы с герметичной конструкцией, предназначенный для локального нагрева металлических деталей или технологических жидкостей в промышленном оборудовании. Он обычно вставляется в просверленные отверстия, обеспечивая эффективную и равномерную теплоотдачу благодаря плотному контакту с нагреваемой поверхностью.

Характеристики патронного ТЭНа

Для параметров диаметр 10 мм, длина 10 см (100 мм), мощность 0,9 кВт, напряжение 380 В, этот ТЭН относится к категории средних по размеру пальчиковых нагревателей, способных работать с высокой электрической мощностью при промышленном напряжении. Типичные характеристики и особенности патронных ТЭНов с такими параметрами включают:

• Высокая плотность мощности до 20 Вт/см², что обеспечивает интенсивный локальный нагрев на небольшой площади и быстрый выход на рабочую температуру. Для патронного ТЭНа длиной 100 мм и мощностью 0,9 кВт плотность тепловыделения примерно 9 Вт/см, что соответствует эффективному нагреву.
• Рабочая температура до 350 °C в обычном режиме и до 500 °C кратковременно, что подходит для большинства промышленных процессов, требующих высокой точности и устойчивости к перегреву.
• Корпус из нержавеющей стали обеспечивает отличную защиту от коррозии и механических воздействий, а герметичность конструкции позволяет работать в агрессивных и вибрационных условиях, например, при нагреве химических растворов или в условиях повышенной влажности.
• Конструкция с керамическим сердечником и нихромовой спиралью, изолированной диоксидом магния, обеспечивает эффективную теплоизоляцию и долговечность нагревателя.
• Возможны различные варианты подключения и крепления, включая резьбу и фланцы, а также комплектация встроенной термопарой для контроля температуры и функции расширения патронника.

Области применения

Патронные ТЭНы с диаметром 10 мм и мощностью около 0,9 кВт находят широкое применение в различных отраслях:

• Нагрев пресс-форм и литьевых форм в производстве пластмасс и полимеров, например, в термопластавтоматах.
• Нагрев металлических деталей изнутри, что позволяет точечно контролировать температуру без необходимости нагрева всего блока оборудования.
• Нагрев технологических жидкостей и газов, включая масла, щёлочные и кислые растворы, благодаря герметичной конструкции, устойчивой к коррозии.
• Отрасли с высокими требованиями к долговечности и надежности, такие как производство медицинского оборудования, 3D-печать, горячее тиснение и ламинирование.
• Устройства, работающие под напряжением 380 В и с повышенной мощностью для промышленного использования, например, в тепловых камерах и технологических процессах, требующих точного температурного контроля.

Технические рекомендации

Перед установкой патронного ТЭНа рекомендуется обрабатывать посадочное отверстие термопастой для улучшения теплопередачи и герметизации. Герметичная конструкция элементов делает их идеальными для условий вибрации и повышенной влажности, что часто встречается в промышленной среде.

Патронные ТЭНы стандартизированы по диаметру (например, 10 мм наиболее популярный), но изготавливаются на заказ по длине и мощности под конкретные отраслевые задачи. Для обеспечения безопасности и долговечности работы устройства важно использовать правильный контроллер температуры с учетом высокой мощности и возможных пиковых температур.

Сравнение параметров

Таким образом, патронный ТЭН с диаметром 10 мм, длиной 10 см, мощностью 0,9 кВт и напряжением 380 В — это мощный промышленный нагревательный элемент, обладающий высокой тепловой плотностью, долговечностью и возможностью работы в сложных условиях. Он широко применяется для локального нагрева деталей и жидкостей в различных отраслях с обязательным контролем температуры для безопасной и эффективной работы.

Для более детального изучения особенностей монтажа и эксплуатации патронных ТЭНов, а также их применения в различных отраслях, можно ознакомиться с дополнительными материалами.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Продолжая тему патронных ТЭНов, важно рассмотреть их монтаж и эксплуатацию, а также дополнительные аспекты, которые могут повлиять на эффективность работы этих нагревательных элементов.

Монтаж патронного ТЭНа

Правильный монтаж патронного ТЭНа является ключевым фактором для обеспечения его долговечности и эффективности. Основные этапы установки включают:

• Подготовка посадочного отверстия: Перед установкой необходимо убедиться, что отверстие соответствует диаметру ТЭНа и очищено от загрязнений. Рекомендуется использовать термопасту для улучшения теплопередачи и герметизации.
• Установка ТЭНа: Патронный ТЭН аккуратно вставляется в подготовленное отверстие. Важно следить за тем, чтобы он был установлен ровно и без перекосов, что обеспечит плотный контакт с нагреваемой поверхностью.
• Подключение: В зависимости от конструкции, ТЭН может подключаться через резьбу или фланцы. Необходимо следовать инструкциям производителя для правильного подключения к электрической сети.

Эксплуатация и обслуживание

Для обеспечения надежной работы патронного ТЭНа следует учитывать несколько важных аспектов:

• Контроль температуры: Использование качественного контроллера температуры поможет избежать перегрева и продлить срок службы нагревателя. Рекомендуется устанавливать термопару для точного контроля температуры.
• Регулярное обслуживание: Периодическая проверка состояния ТЭНа и его подключения поможет выявить возможные проблемы на ранней стадии. Важно следить за состоянием изоляции и герметичности.
• Условия эксплуатации: Патронные ТЭНы, работающие в агрессивных средах, требуют особого внимания. Необходимо следить за воздействием химических веществ и механических нагрузок на корпус нагревателя.

Преимущества использования патронных ТЭНов

Патронные ТЭНы обладают рядом преимуществ, которые делают их идеальными для различных промышленных применений:

• Компактность: Небольшие размеры позволяют использовать их в ограниченных пространствах, что особенно важно в современных производственных условиях.
• Высокая эффективность: Интенсивный локальный нагрев позволяет быстро достигать необходимых температур, что сокращает время производственных процессов.
• Долговечность: Использование качественных материалов, таких как нержавеющая сталь и диоксид магния, обеспечивает надежность и устойчивость к коррозии.

Сравнение с другими типами нагревателей

Патронные ТЭНы можно сравнить с другими типами нагревательных элементов, такими как трубчатые и пленочные нагреватели. Основные отличия заключаются в:

Таким образом, патронные ТЭНы представляют собой оптимальное решение для многих промышленных задач, обеспечивая высокую эффективность и надежность в работе. Важно учитывать все аспекты их монтажа и эксплуатации для достижения максимальных результатов.
