Конструкция и технические принципы работы

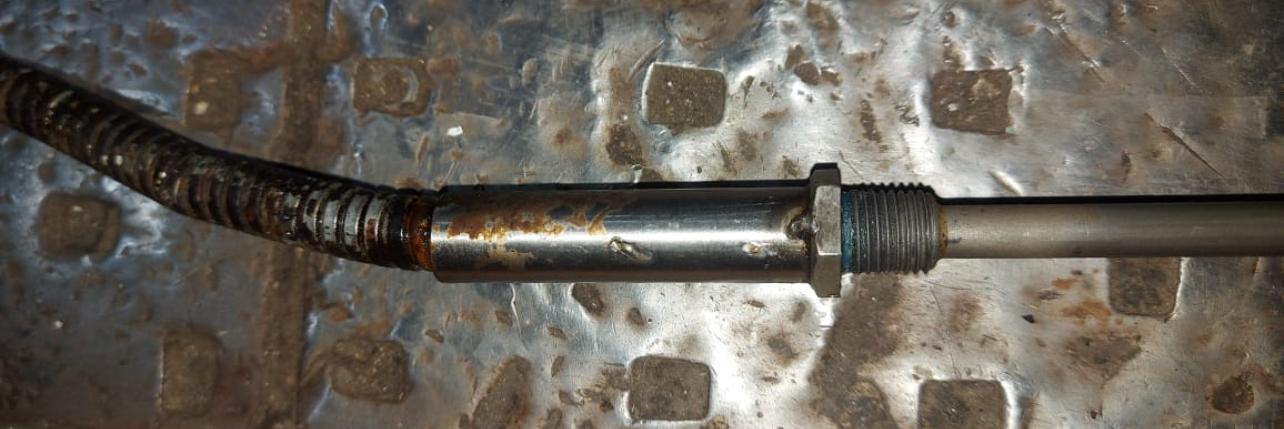

Патронные ТЭНы представляют собой цилиндрические устройства, предназначенные для установки в гильзы или отверстия с целью точечного нагрева. Корпус нагревателя ТЭН 8,7.500.3000.380 изготавливается из нержавеющей стали, такой как 12Х18Н10Т, что обеспечивает высокую устойчивость к коррозии и отличную теплопроводность. Стандартная рабочая температура поверхности составляет до 750°C, в то время как максимальная рабочая температура внутри достигает 500–600°C.

Внутреннее устройство включает никромовую или фехральную спираль, изолированную периклазом (MgO). Эта изоляция необходима для предотвращения пробоев и обеспечения равномерного нагрева. Обработка поверхности производится по классу h7, что гарантирует плотную посадку в гильзу.

Ключевые параметры для ТЭН 8,7.500.3000.380

Декодировка маркировки

Маркировка ТЭНа представлена в формате:
ТЭН-[длина см].[диаметр].[темп.].[мощн. кВт].[напр. В]. Также может содержать указание на среду, для которой предназначен нагреватель: O/L (воздух/литейные формы). Например, ТЭН-100 A8/3,0 L 380 — аналог с длиной 100 см, в то время как для рассматриваемого ТЭНа указывается укороченная версия.

Области применения и преимущества

Основные сферы применения

Патронный нагреватель ТЭН 8,7.500.3000.380 имеет широкий спектр применения, включая:

• Штампы и пресс-формы — для оптимизации процесса литья (L-среда).
• Пластиковые машины — термопластавтоматы и экструзионные матрицы.
• Упаковка и тиснение — ятенируя в машинах для запайки и ламинаторов.
• Лабораторное и медицинское оборудование — для обеспечения точного контроля температуры.
• Промышленные прессы — для локального нагрева материалов до 500°C.

Преимущества

Основные преимущества использования ТЭН 8,7.500.3000.380 включают:

• Компактность — возможность установки в отверстия диаметром 8,1 мм с небольшим зазором.
• Локальный нагрев — обеспечивает равномерный нагрев без риска перегрева концов.
• Высокая мощность — 3 кВт на малом объёме позволяет эффективно проводить нагрев.
• Долговечность — срок службы достигает 10 тысяч часов при условии правильной эксплуатации.
• Не требует конвекции — нагрев происходит через теплопроводность и излучение, что упрощает использование.

Сравнение с аналогами

Монтаж, подключение и эксплуатация

Установка

Процесс установки ТЭНа включает несколько важных этапов:

1. Подготовка гильзы: Сверление отверстия диаметром 8,1 мм с глубиной, равной длине ТЭНа плюс 10 мм для холодной зоны. Рекомендуется использовать термопасту с теплопроводностью более 8 Вт/м·К.
2. Вставка: Вдавите ТЭН на полную глубину, обеспечив контакт не менее 95%.
3. Подключение: Используйте термостойкие провода с сечением 2,5 мм² для максимальной мощности в 3 кВт. Обязательно выполните заземление.
4. Разогрев: Первый цикл — использование 10% мощности на протяжении 1 часа, далее — 50% в течение 2 часов.
5. Регулировка: Установите терморегулятор (до 500°C), такие как термопара J/K опционально.

Инструменты

Для установки потребуется следующий набор инструментов:

• Ключ для фланцев (М36×1,5)
• Мультиметр
• Термопаста
• Опциональная виброзащита

Меры безопасности

При работе с патронными нагревателями важно соблюдать следующие рекомендации:

• Влагозащита: У ТЭНа нет влагозащиты (IP00), поэтому храните его в сухом месте.
• Перегрев: При плотности более 50 Вт/см² может произойти пробой, поэтому рекомендуется использование реле.
• Виброзащита: Рекомендуется для применения в условиях динамических нагрузок.
• Взрывозащита: По запросу возможно исполнение до EExd II CT6.

Типичные неисправности

Наиболее распространенные проблемы, с которыми могут столкнуться пользователи, включают:

• Перегорание спирали: Это может произойти при высокой мощности. Решение — равномерная нагрузка.
• Плохой контакт: Зазор более 0,2 мм может привести к перегреву гильзы.
• Коррозия: В агрессивных средах рекомендуется использовать титан вместо стали.

Производство, стандарты и поставки

Производителями ТЭНа 8,7.500.3000.380 являются такие компании, как Полимернагрев, Электронагрев, Термоэлемент, Гатчинский завод ТЭН и Марион. Изготовление осуществляется по ГОСТ 13268-88, с возможностью заказа длины до 6,3 м и различных зон нагрева.

Ценообразование и доставка

Цены на ТЭН варьируются от 1500 до 5000 рублей за единицу, с возможностью получения скидок при оптовых закупках. Доступна доставка по всей территории России, включая Москву, Санкт-Петербург, Екатеринбург и другие города через транспортные компании, такие как Деловые Линии и ПЭК.

Кастомизация

Клиенты могут заказать ТЭН с различными спецификациями, такими как несколько зон нагрева, термопары, неравномерный нагрев, фланцы Р45 и радиус изгиба R30.

Интересные факты и инновации

• Рекорд мощности: 3 кВт на 7 мм является экстраординарным показателем для микронагрева, применяемого в таких областях, как микроэлектроника и нано3D-печать.
• История: Патронные нагреватели эволюционировали от ламп накаливания 1920-х годов до современных моделей с интеллектуальной регулировкой.
• Экология: Использование периклаза без галогенов и срок службы до 10 тысяч часов способствует снижению отходов.
• Будущее: Идея интеграции с IoT позволит реализовать предиктивное обслуживание в зависимости от данных о перегреве.
• Сравнение с аналогами: патронный нагреватель имеет мощность в 10 раз больше стандартных 0,2 кВт на аналогичный размер, однако для его работы может потребоваться усиленное охлаждение гильзы.

Для более глубокого понимания взаимодействия и наиболее эффективных способов применения патронного нагревателя **ТЭН 8,7.500.3000.380** рассмотрим в следующей части статьи детали по монтажу, подключению и эксплуатации данного устройства. Мы углубимся в аспекты, касающиеся правил безопасности и прогнозирования возможных неисправностей, которые могут возникнуть в процессе его длительного использования.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Монтаж, подключение и эксплуатация

Переходя к практическому аспекту использования патронного нагревателя ТЭН 8,7.500.3000.380, необходимо рассмотреть последовательность его установки, подключения, а также основные правила эксплуатации. Четкое понимание этих шагов не только повысит эффективность работы устройства, но и позволит минимизировать риск появления неисправностей.

Установка

Правильная установка патронного нагревателя — ключевая составляющая его успешной работы. Следуйте приведённой ниже пошаговой инструкции:

1. Подготовка гильзы: Перед установкой необходимо просверлить отверстие диаметром 8,1 мм с глубиной, соответствующей длине ТЭНа плюс 10 мм для создания холодной зоны. Рекомендуется применять термопасту с высокой теплопроводностью (≥8 Вт/м·К) для обеспечения максимальной эффективности передачи тепла.
2. Вставка ТЭНа: Вставьте нагреватель в подготовленное отверстие, убедившись, что он достигнет полного погружения. Обеспечьте контакт не менее 95% для предотвращения перегрева.
3. Подключение: Используйте термостойкие провода с минимальным сечением 2,5 мм² для подключения, что позволяет обеспечить безопасное и стабильное подключение к сети. Обязательно выполните заземление.
4. Первый разогрев: Запустите устройство на 10% от максимально допустимой мощности в течение 1 часа, после чего увеличьте до 50% на 2 часа. Это важно для равномерного прогрева материала и избежания повреждений.
5. Регулировка и контроль температуры: Установите терморегулятор, способный поддерживать необходимые условия до 500°C, при этом можно использовать опциональные датчики температуры (термопары типа J или K).

Инструменты и оборудование

Для установки нагревателя потребуются следующие инструменты:

• Ключ для фланцев (размер М36×1,5)
• Мультиметр для проверки электрических соединений
• Термопаста для улучшения теплопроводности
• Виброзащита (опционально) для использования в условиях вибраций

Меры безопасности

При использовании ТЭНа необходимо соблюдать несколько мер предосторожности:

• Влагозащита: У устройства отсутствует степень защиты IP (IP00), поэтому его необходимо хранить в сухом месте.
• Перегрев: Следите за плотностью мощности. Превышение 50 Вт/см² может вызвать пробой, соответственно, рекомендуется использование защитного реле.
• Виброзащита: Рассмотрите возможность установки виброзащитного оборудования в условиях потенциальных динамических нагрузок.
• Взрывозащита: При необходимости, можно заказать модели с защитой до EExd II CT6.

Типичные неисправности и их устранение

Знание распространенных неисправностей и соответствующих методов их устранения может значительно снизить время простоя оборудования:

• Перегорание спирали: Часто вызвано перегревом из-за неправильного подключения или недостаточной вентиляции. Важно следить за нагрузкой и обеспечить достаточное охлаждение.
• Проблемы с контактом: Если зазор превышает 0,2 мм, это может привести к перегреву гильзы. Регулярная проверка соединений поможет избежать данной проблемы.
• Коррозия: В агрессивных средах рекомендуется использование материалов, устойчевых к коррозии, например, титана вместо нержавеющей стали.

Производство, стандарты и поставки

Патронные нагреватели, включая модель ТЭН 8,7.500.3000.380, производятся несколькими известными компаниями, такими как Полимернагрев, Электронагрев и Гатчинский завод ТЭН. Все устройства изготавливаются в строгом соответствии с государственными стандартами, такими как ГОСТ 13268-88, что гарантирует высокое качество и надежность продукции.

Ценообразование и доставка

Стоимость ТЭНа варьируется в диапазоне от 1500 до 5000 рублей за единицу, что зависит от конкретных параметров и объёма закупки. Для клиентов, рассчитывающих на оптовые закупки, предусмотрены скидки. Доставка осуществляется по всей территории России, включая крупные города, такие как Москва и Санкт-Петербург, через популярные транспортные компании, такие как Деловые Линии и ПЭК.

Кастомизация

Клиенты могут обращаться с запросами на кастомизацию нагревателей: это может включать несколько зон нагрева, интеграцию термопар для точного контроля температуры, применение нестандартных фланцев и другие специфические требования.

Интересные факты и инновации

ТЭНы, особенно модель 8,7.500.3000.380, олицетворяют собой достижения инженерной мысли в области электронагревателей:

• Рекордная мощность: Обеспечивает плотность 3 кВт на 7 мм, что делает данную модель уникальной для микронагрева, используемого в таких высокотехнологичных сферах, как микроэлектроника и 3D-печать.
• История развития: Патронные нагреватели прошли большой путь с момента своего появления, от простых ламп накаливания до современных технологий с интеллектуальной системой регулировки.
• Экологичность: Использование периклаза в конструкции нагревателя, о котором мается в первой части статьи, сокращает воздействие на окружающую среду и увеличивает срок службы устройства до 10 тысяч часов.
• Будущее технологий: Перспективы интеграции с IoT-системами открывают новую эру в области предсказуемого обслуживания, где устройства смогут самостоятельно предупреждать о перегреве и других неисправностях.

ТЭН 8,7.500.3000.380 — это не просто нагреватель, а пример современных технологий, интегрированных в масштабируемое и эффективное решение для промышленных и научных приложений. В следующей части статьи мы подробно рассмотрим планируемые вместе с производителями инновации и перспективы развития данного типа нагревателей, которые могут дополнительно изменить подход к локальному нагреву в промышленности.
