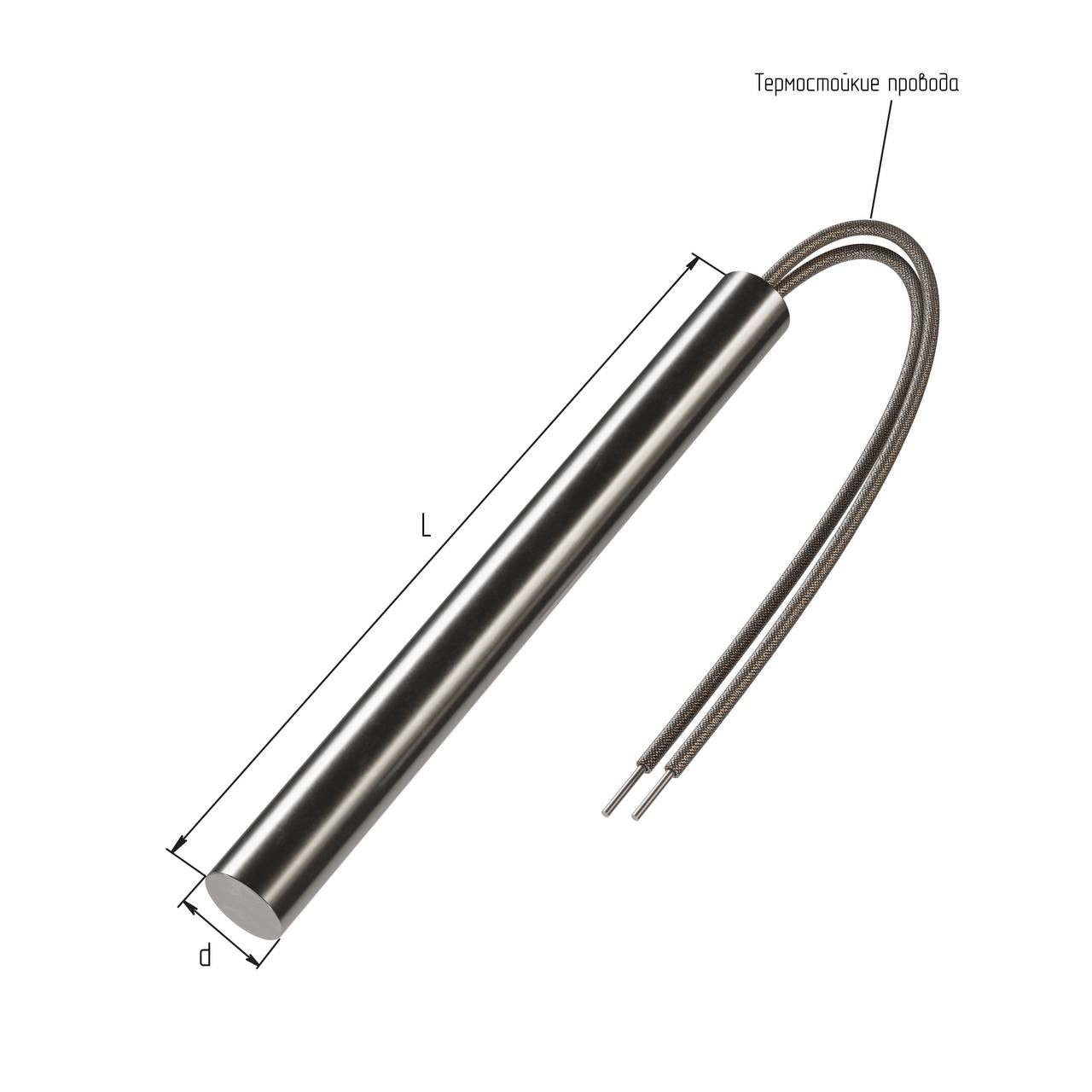

Патронный нагреватель. ТЭНП, мощность 1000 Вт напряжение 220В выводы подключения кабеля в силиконовой оболочке
Патронный нагреватель. ТЭНП, мощность 1000 Вт напряжение 220В выводы подключения кабеля в силиконовой оболочке
Конструкция и принцип работы патронного нагревателя
Спираль нихромовой проволоки в патронном нагревателе может быть размещена как внутри керамического сердечника, так и снаружи, что зависит от требуемой мощности устройства. В стандартных моделях нагреватели располагают спираль в керамическом элементе, тогда как для более мощных узлов намотка производится с внешней стороны. Последующий процесс включает засыпку диэлектриком, состоящим из оксида магния, который обеспечивает отличные характеристики изоляции и теплопроводности [1][4][7].
Корпус патронного нагревателя выполнен из металла, что помогает предохранять внутренний нагревательный элемент от коррозии и механических повреждений. Нагревание происходит посредством прямой теплопередачи (кондукции) от металлической оболочки к поверхности, в которую вставляется нагреватель, что обеспечивает быстрое и эффективное прогревание [1][4][7].
Выводы подключения с кабелем в силиконовой оболочке
Для подключения питания используются выводы с кабелями, которые часто имеют термостойкую изоляцию, изготовленную из силикона. Эта оболочка способна выдерживать высокие температуры диапазоном от 250 до 600 °C, а также защищает провода от механических повреждений и заломов. Разнообразие конструкций выводов включает металлические шланги, оплетку и различные варианты силиконовой заделки, что позволяет достичь оптимального соединения [2][3][5].
В случае внешнего подключения, силовые выводы соединяются с местом питания за пределами корпуса через усиленную силиконовую оболочку, которая защищает соединение от повреждений. Устойчивость к нагреву проводов напрямую зависит от качества используемой изоляции [2][3][5].
Типичные технические параметры патронных нагревателей
| Параметр | Значение/Описание |
|---|---|
| Мощность | Около 1000 Вт |
| Напряжение | 220 В (чаще всего) |
| Диаметр корпуса | 12,5 мм; 13 мм; 16 мм (стандартные размеры) |
| Длина | От 40 мм до 3 метров и более (под заказ) |
| Максимальная температура | До 500 °C |
| Нагревательный элемент | Нихромовая спираль на керамическом сердечнике |
| Изоляция элемента | Порошок оксида магния |
| Корпус | Металлическая трубка с антикоррозийным покрытием |
| Выводы подключения | Кабель в силиконовой оболочке, металлическая оплетка и другие |
| Максимальная рабочая температура проводов | До 250–600 °C (в зависимости от типа изоляции) |
Особенности выбора и применения
Патронные нагреватели мощностью 1 кВт при 220 В идеально подходят для применения в промышленных условиях, включая локальный нагрев прессформ, литейных машин и металлических плит. Кабели с силиконовой оболочкой очень востребованы на автоматизированных производственных линиях и прессах, где высокие температуры и подвижность проводов являются обычным делом. Критически важно обеспечить надежное соединение выводов и защиту кабеля от воздействия механических и тепловых нагрузок [3][5][8].
При монтаже важно учитывать возможность комплектации нагревателей с внутренней и внешней заделкой проводов. Внутренняя заделка подходит для подвижных систем с высокой термонагрузкой, что требует особого подхода к выбору технологии подключения [3][5][8].
Подключение и установка
Подключение к сети 220 В проходит через выводы с кабелями в силиконовой оболочке, которые могут иметь дополнительные защитные элементы, такие как металлические пружины и гофрированные трубки. Обычно провода герметично закрепляются через клеммную крышку, что обеспечивает защиту от влаги и механических повреждений. Соблюдение номинального напряжения и мощности, а также использование проводов с подходящей термостойкостью являются основными требованиями для успешной эксплуатации патронного нагревателя.
Эти аспекты позволяют обеспечивать надежную функциональность и долгий срок службы ТЭНП, а также их эффективное применение в различных сферах промышленности. Далее мы рассмотрим более подробно, какие факторы учитывать при выборе конкретной модели и как правильно проводить её установку в условиях производственного процесса.
Рекомендации по выбору и установке патронных нагревателей
При выборе патронного нагревателя важно учитывать специфику его применения и рабочие условия. Наиболее актуальные модели обеспечивают эффективное нагревание благодаря их высокой теплоотдаче и надежности. Существует несколько факторов, на которые следует обратить внимание:
1. Мощностные характеристики
Основным критерием при выборе является мощность устройства, которая должна соответствовать требованиям конкретного процесса. Нагреватели мощностью 1000 Вт оптимальны для использования в условиях, требующих локального нагрева. При этом необходимо учитывать, что увеличение мощности может привести к необходимости доработки системы охлаждения.
2. Длина и диаметр нагревателя
Выбор длины и диаметра нагревателя зависит от размеров отверстий, в которые он будет установлен. Стандартные размеры, такие как 12,5, 13 и 16 мм, позволяют легко найти подходящие модели для большинства применений. При необходимости можно заказать индивидуальные размеры, что особенно актуально в рамках специфических производственных процессов.
3. Температурные режимы
Учитывая максимальную рабочую температуру (до 500 °C) патронного нагревателя, необходимо принимать во внимание свойства рабочих материалов, которые будут подвергаться нагреву. Важно также учитывать конструкцию устройства и убедиться, что все компоненты способны выдерживать заявленные температуры.
4. Материалы корпуса и изоляции
Металлический корпус с антикоррозийным покрытием играет ключевую роль в обеспечении долговечности нагревателя. Убедитесь, что изоляция выполнена с использованием качественного порошка оксида магния, который обеспечивает необходимую термостойкость и защиту от коротких замыканий.
Монтаж и подключение
Правильная установка патронного нагревателя не менее важна, чем выбор подходящей модели. Вот несколько советов по монтажу:
1. Подготовка отверстий
Перед установкой убедитесь, что отверстия, в которые будет вставлен нагреватель, соответствуют его размеру. Они должны быть чистыми и не содержать загрязнений, что позволит обеспечить надёжный контакт и уменьшить потери тепла.
2. Герметизация соединений
Все соединения, включая выводы и кабели, следует герметично зафиксировать с использованием клеммных крышек. Это важно для предотвращения выхода влаги и загрязнений внутрь устройства, что может привести к короткому замыканию или отказу нагревателя.
3. Тестирование перед эксплуатацией
После установки рекомендуется провести тестирование на наличие утечек и корректную работу системы. Обязательно проверьте напряжение и мощность, используя соответствующие измерительные приборы. Это поможет избежать дополнительных проблем в процессе работы.
Специфика применения патронных нагревателей
Патронные нагреватели находят широкое применение в различных отраслях промышленности. Их используют для:
- Нагрева прессформ: позволяет равномерно прогревать детали, что улучшает качество литья.
- Поддержания температуры в литейных машинах: необходимы для обеспечения стабильности процесса литья.
- Нагрева металлических плит: что позволяет использовать их в сварочных работах и других производственных процессах.
Каждое из этих применений требует индивидуального подхода к выбору мощностных характеристик и всех параметров нагревателей, что позволит максимально эффективно использовать их в производственной среде.
При следующем рассмотрении особенностей эксплуатации патронных нагревателей важно уделить внимание их техническому обслуживанию и профилактическим мерам, что поможет продлить срок службы устройства и обеспечить высокую эффективность работы.
