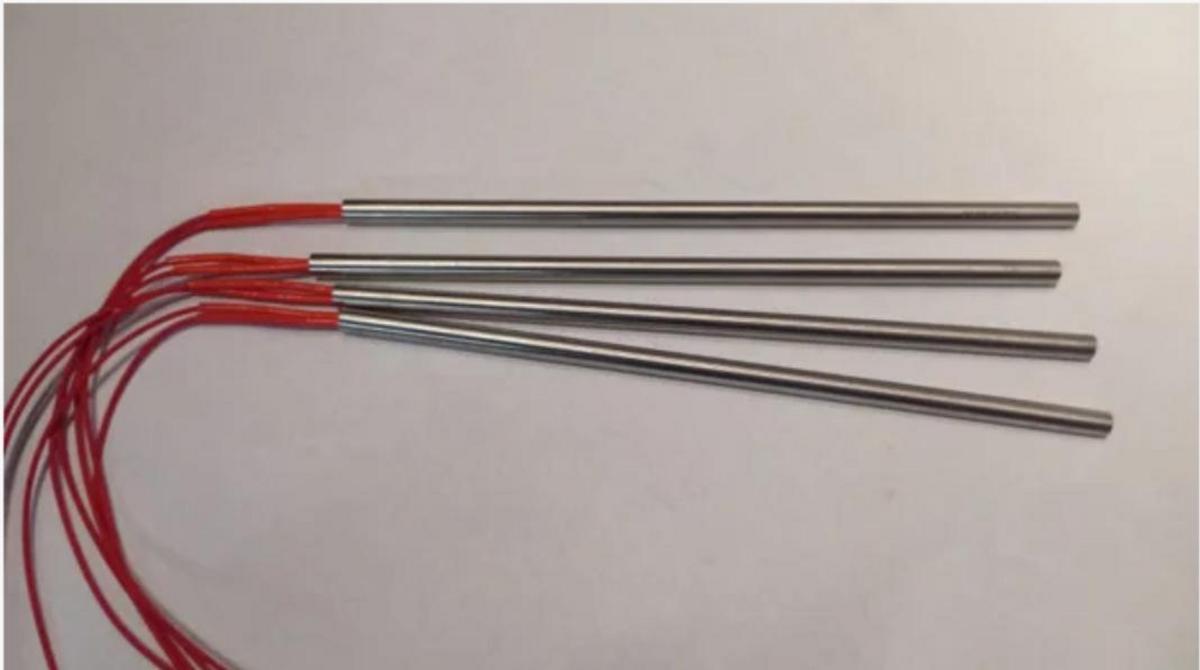

Патронный нагреватель , диаметр 10 мм, длинна 125мм +-, 350Вт/36В

# Патронный нагреватель диаметр 10 мм, длина 125 мм ±, 350 Вт / 36 В: Полный обзор для статьи

Патронный нагреватель (ТЭНП) с параметрами **диаметр 10 мм**, **длина 125 мм (±)**, **мощность 350 Вт** и **напряжение 36 В** представляет собой высокотемпературный, компактный элемент, предназначенный для локального нагрева в условиях промышленного оборудования, 3D-принтеров и пресс-форм. Его ключевые преимущества – низковольтное питание, высокая плотность мощности (до 22-25 Вт/см²) и способность достигать рабочих температур до 700°C, что делает его идеальным решением для приложений, требующих точного теплового контроля в ограниченных пространствах.

Конструкция и принцип работы

Патронный нагреватель по своей сути является трубчатым элементом круглого сечения, внешняя поверхность которого тщательно отшлифована для обеспечения максимального теплового контакта с окружающей средой. Основные компоненты:

• Металлическая оболочка: Изготавливается из нержавеющей стали (SUS201, SUS304) или, для повышенной коррозионной стойкости, из сплава Incoloy. Стандартный диаметр составляет 10 мм, толщина стенки варьируется от 0,8 до 1,2 мм.
• Нагревательный элемент: Внутри оболочки располагается нихромовая спираль (сплав NiCr 80/20), обеспечивающая необходимое сопротивление. Для данной модели расчетное сопротивление составляет приблизительно 3,7 Ом (исходя из формулы R = U²/P = 36²/350), что при номинальной мощности требует ток порядка 9,7 А (I = P/U).
• Изоляционный наполнитель: Высокочистый оксид магния (MgO) выполняет двойную функцию: обеспечивает надежную электрическую изоляцию между нагревательным элементом и оболочкой, а также эффективно проводит тепло.
• Выводы: Для подключения к электрической цепи используются термостойкие провода, рассчитанные на температуры до 350-500°C, или керамическая заделка, расположенная с торцевой стороны нагревателя.

Принцип работы основан на преобразовании электрической энергии в тепловую. Проходящий по спирали ток вызывает ее нагрев, а затем тепло посредством MgO-изолятора передается на внешнюю оболочку и далее к нагреваемому объекту. Учитывая площадь поверхности ≈39,3 см² для длины 125 мм и плотность мощности 22-25 Вт/см², температура оболочки может достигать 500-700°C без риска перегрева. Низкое напряжение 36 В не только минимизирует вероятность поражения электрическим током, но и снижает электромагнитные помехи, что особенно важно для применения во влажных или чувствительных средах.

Ключевые технические параметры модели (10×125 мм, 350 Вт/36 В)

Аналоги и близкие модели

Хотя точная спецификация 10×125 мм, 350 Вт/36 В встречается нечасто, на рынке доступен ряд близких по параметрам вариантов, которые могут служить отправной точкой для подбора или кастомизации. Важно учитывать, что низковольтные (36 В) решения часто требуют использования повышающих или понижающих трансформаторов, что влечет дополнительные расходы и усложнение системы, однако значительно повышает безопасность.

Сравнительная таблица аналогов патронных нагревателей

Низковольтные аналоги (36 В) с другими габаритами, например, 8×350 мм мощностью 300 Вт, также могут рассматриваться для схожих задач, особенно где требуется максимальная безопасность. Высоковольтные (220-230 В) модели, как правило, более доступны по цене, но для работы от сети 36 В потребуется специализированный понижающий трансформатор, что увеличивает начальные инвестиции и габариты системы.

Применения и преимущества

Основные сферы применения:

• Промышленное производство: Нагрев пресс-форм, литейных форм, экструдеров, термоплит и другого технологического оборудования.
• 3D-печать: Локальный высокотемпературный нагрев сопел экструдеров или нагревательных столов до 500°C.
• Упаковочное оборудование: Применение в системах запайки пленок, термоформинга и прогрева материалов.
• Лабораторное оборудование: Использование для нагрева масел, жиров, воды, твердых тел и воздуха в исследовательских целях.
• Специализированные низковольтные применения: Отрасли, где критична повышенная электробезопасность, например, в медицине или при работе во влажных условиях.

Ключевые преимущества:

• Компактность: Диаметр 10 мм позволяет легко устанавливать нагреватель в стандартные отверстия с допуском Ø10-10,05 мм, обеспечивая плотное прилегание.
• Равномерный нагрев: Комбинация отшлифованной внешней поверхности и MgO-изолятора минимизирует возникновение «холодных зон» и обеспечивает эффективную теплопередачу.
• Долговечность: При работе в пределах номинальных температур (250-500°C) срок службы может превышать 3000 часов. Производители часто предоставляют гарантию от 6 до 12 месяцев.
• Экономичность: Низкое энергопотребление в сочетании с высокой надежностью снижает операционные расходы.
• Вариативность: Существуют исполнения с интегрированной термопарой (чаще типа K) для точного контроля температуры, а также с дополнительной влаго- или виброзащитой для эксплуатации в суровых условиях.

Возможные недостатки: Высокая плотность мощности требует обеспечения максимально плотного теплового контакта. Недостаточное прилегание может привести к локальным перегревам. Решение этой проблемы может включать использование специальных конструкций (например, с раздвоенным корпусом) или специальных методов монтажа. Риск локального перегрева без использования термоконтроллера также является значимым фактором.

Монтаж, подключение и безопасность

Пошаговая инструкция по установке:

1. Подготовка монтажного отверстия: Необходимо просверлить отверстие диаметром 10-10,03 мм, глубина которого должна быть минимум на 5 мм больше длины нагреваемой зоны (125+5 мм), чтобы учесть зону вывода проводов.
2. Нанесение термопасты: На внешнюю поверхность нагревателя перед установкой следует нанести тонкий слой высокотемпературной термопасты. Важно избегать избытка, который может привести к коротким замыканиям или снижению изоляционных свойств.
3. Установка нагревателя: Аккуратно вдавите нагреватель в подготовленное отверстие. Плотно прилегающая установка гарантирует эффективную теплопередачу; при нагреве материал оболочки может незначительно расширяться, дополнительно герметизируя соединение.
4. Подключение к электросети: Используйте термостойкие провода соответствующего сечения (минимум 1,5 мм² для тока 9,7 А). Для обеспечения надежности рекомендуется использовать керамическую заделку. Подключение к системе управления должно осуществляться через блок ПИД-регулирования (пропорционально-интегрально-дифференциальный) с использованием данных от термопары.
5. Проверка перед запуском: Перед первым включением обязательно проверьте сопротивление изоляции с помощью мегомметра (должно быть ≥5 МОм при 500 В). Затем проведите тестовый запуск на 50% мощности в течение 30 минут, контролируя температуру и отсутствие посторонних шумов.

Основные меры безопасности:

• Температурный контроль: Даже при заявленной температуре до 700°C, для предотвращения перегрева и продления срока службы, рекомендуется эксплуатировать оболочку в пределах 500°C, используя систему термоконтроля.
• Заземление: Несмотря на низкое напряжение (36 В), корпус нагревателя и смежное оборудование должны быть надежно заземлены.
• Избегание сухого хода: Нагреватель должен быть установлен в среду, обеспечивающую постоянный отвод тепла. Работа без нагрузки (сухой ход) недопустима и ведет к быстрому выходу из строя.
• Виброустойчивость: В условиях вибрации следует применять специальные виброзащитные элементы или конструкции крепления.

Типичные ошибки при установке включают неплотный контакт, приводящий к неравномерному нагреву и перегреву отдельных участков, игнорирование допускаемых отклонений по диаметру (±0,1 мм), а также отсутствие или некорректную настройку системы регулирования мощности.

Расчеты и подбор мощности

Базовые формулы для проектирования и кастомизации:

• Плотность мощности (q): Рассчитывается как q = P / (π × D × L), где P – мощность (Вт), D – диаметр оболочки (см), L – длина нагреваемой зоны (см). Для модели 10×125 мм (D=1 см, L=12,5 см) плотность мощности составляет q = 350 Вт / (π × 1 см × 12,5 см) ≈ 8,9 Вт/см² (при стандартном расчете площади боковой поверхности). Если учитывать площадь торцов, цифра будет иной, но для патронных нагревателей принято считать по боковой поверхности. Однако, в технической документации часто указывают эффективную плотность мощности, которая может быть выше (22-25 Вт/см²), это означает, что производитель закладывает определенный запас или использует другие методики расчета, ориентируясь на опыт.
• Ток (I): Рассчитывается как I = P / U. Для данной модели I = 350 Вт / 36 В ≈ 9,7 А.
• Выбор оптимальной плотности мощности: Для пресс-форм и литейных форм оптимальной считается плотность мощности в диапазоне 15-25 Вт/см². Для 3D-принтеров, где требуется более быстрый нагрев, допустимы значения до 30 Вт/см².

Ориентировочные значения мощности для типовых размеров (10 мм диаметр):

Рынок, цены и производители

Рынок патронных нагревателей представлен как крупными международными производителями, так и множеством локальных игроков, в основном из Азии. Конкретно для модели 10×125 мм, 350 Вт/36 В, наиболее вероятным сценарием будет заказ у производителя, специализирующегося на кастомизированных решениях, либо поиск через специализированные каталоги.

• Основные производители: Крупнейшие поставщики сосредоточены в Китае (например, бренды, представленные на маркетплейсах вроде TempStamp), но также существуют российские производители (Polymernagrev, Mirnagrev) и другие компании, ориентированные на промышленные решения (например, Н3).
• Ориентировочная стоимость: Цены на аналогичные патронные нагреватели (320-400 Вт/220 В) без специфических требований могут варьироваться в пределах 500-1500 рублей. Модели с низким напряжением (36 В), а также оснащенные термопарами или другими специальными функциями, могут быть дороже на 20-50%.
• Доступность: Ряд стандартных моделей доступен на крупных онлайн-площадках (Ozon, Wildberries). Для специализированных или кастомных решений требуется заказ напрямую у производителя или дистрибьютора, что может занимать от нескольких дней до нескольких недель.
• Логистика: Доставка по Российской Федерации обычно занимает от 1 до 7 дней, в зависимости от региона и выбранной транспортной компании.

Расширенные варианты и инновации

Современные патронные нагреватели часто оснащаются дополнительными функциями для повышения их функциональности и надежности:

• Интеграция с термопарой: В корпус нагревателя может быть встроена термопара (наиболее часто типа K), что позволяет использовать его в системах точного температурного регулирования (PID-регулирование) без необходимости установки отдельного датчика.
• Конструкции с раздвоенным корпусом: Для лучшего прилегания в слегка увеличенных или неидеальных отверстиях используются нагреватели с корпусом, имеющим продольный разрез. Это позволяет им лучше адаптироваться к форме посадочного места и обеспечивать более равномерный нагрев. Термографические исследования подтверждают отсутствие «холодных зон» у таких конструкций.
• Высоковольтные исполнения: Помимо стандартных 220-230 В, существуют модели, рассчитанные на более высокие напряжения (до 400 В), а также с повышенной изоляцией (например, 1500 В при 24 В), что важно для специфических промышленных применений.
• Разнообразие материалов: Для работы в агрессивных химических средах используются нагреватели из титана или специализированных сплавов, способных выдерживать температуры до 800°C (Incoloy).

Таким образом, патронный нагреватель 10×125 мм, 350 Вт/36 В представляет собой гибкое решение для точного и безопасного локального нагрева. Для достижения максимальной эффективности и долговечности крайне важен правильный подбор, монтаж и интеграция с системой управления, предпочтительно с использованием термоконтроллера, что подтверждается результатами термографических исследований и лучшими практиками в области промышленного нагрева.

Продвинутая практика и внедрение

Эффективное использование патронных нагревателей, особенно в промышленных масштабах, выходит за рамки простого выбора модели. Ключевым фактором успеха является их грамотная интеграция в общую архитектуру производственной линии или технологического процесса, а также построение четких и воспроизводимых процессов их установки, эксплуатации и обслуживания.

Архитектура и интеграция систем нагрева

Для обеспечения надежности, безопасности и эффективности, системы нагрева на базе патронных нагревателей должны проектироваться с учетом следующих аспектов:

• Централизованное управление: Интеграция с промышленными контроллерами (PLC — Programmable Logic Controller) или специализированными системами SCADA (Supervisory Control and Data Acquisition) позволяет управлять температурными режимами, режимами работы нагревателей, а также осуществлять диагностику и сбор данных.
• Резервирование и отказоустойчивость: В критически важных процессах рекомендуется предусматривать резервные нагревательные элементы или дублирующие цепи управления для минимизации простоев в случае отказа одного из компонентов.
• Сенсорная интеграция: Помимо термопар, в систему могут быть интегрированы датчики давления, вибрации, а также датчики контроля состояния изоляции для предиктивной диагностики и предотвращения аварий.
• Энергоэффективность: Применение частотных преобразователей или ШИМ (широтно-импульсная модуляция) регуляторов позволяет динамически управлять мощностью нагревателей, снижая энергопотребление в периоды пониженной нагрузки.
• Системы безопасности: Интеграция с системами аварийного отключения, блокировками по превышению температуры или давления, а также системами пожаротушения является обязательным требованием для большинства промышленных применений.

Пошаговая реализация и оптимизация процессов

Внедрение и эксплуатация систем с патронными нагревателями может быть структурирована по этапам, напоминающим Agile-методологию, с фокусом на быструю адаптацию и постоянное улучшение:

Этап 1: Проектирование и выбор

• Определение требований: Точное установление необходимой температуры, скорости нагрева, длительности цикла, рабочей среды и требований к безопасности.
• Расчет тепловой нагрузки: Определение суммарной тепловой мощности, необходимой для компенсации теплопотерь и достижения требуемой температуры.
• Подбор нагревателей: Выбор модели с оптимальной плотностью мощности, диаметром, длиной и материалами, с учетом доступных напряжений и рекомендаций производителей.
• Выбор системы управления: Определение типа контроллера (PLC, микроконтроллер), регулятора (PID), датчиков температуры и другого периферийного оборудования.
• Проектирование монтажа: Разработка чертежей посадочных мест, схем подключения, систем крепления и термоизоляции.

Ключевые артефакты: Техническое задание, расчеты тепловой нагрузки, спецификация оборудования, 3D-модели узлов.

Этап 2: Производство и монтаж

• Закупка компонентов: Приобретение нагревателей, контроллеров, датчиков, кабельной продукции и монтажных материалов.
• Изготовление монтажных узлов: Точная механическая обработка деталей крепления и посадочных мест.
• Монтаж нагревателей: Установка нагревателей в соответствии с инструкциями, с использованием термопасты и обеспечением плотного контакта.
• Электромонтаж: Подключение нагревателей к контроллеру, установка датчиков, прокладка кабельных трасс.
• Тестирование изоляции: Проверка сопротивления изоляции каждого нагревателя и всей системы.

Ключевые артефакты: Протоколы монтажа, акты проверки изоляции.

Этап 3: Пусконаладка и калибровка

• Настройка контроллера: Программирование ПИД-алгоритмов, установка предельных значений температуры, времени работы.
• Калибровка датчиков: Проверка точности показаний термопар и других датчиков.
• Тестовые запуски: Поэтапное включение системы с контролем температуры, потребляемой мощности и стабильности режима.
• Оптимизация параметров: Настройка ПИД-коэффициентов для достижения наилучших показателей скорости отклика, точности и минимизации перерегулирования.

Ключевые артефакты: Протоколы пусконаладки, настроечные параметры ПИД-регулятора.

Этап 4: Эксплуатация и техническое обслуживание

• Мониторинг производительности: Сбор и анализ данных о температуре, энергопотреблении, времени циклов.
• Периодические проверки: Визуальный осмотр, проверка контактных соединений, контроль сопротивления изоляции (например, раз в квартал или полгода).
• Предиктивное обслуживание: Анализ трендов показаний датчиков и параметров работы для выявления аномалий, указывающих на потенциальный выход из строя.
• Плановая замена: Замена нагревателей или других компонентов по истечении прогнозируемого срока службы или при обнаружении признаков износа.

Ключевые артефакты: Журналы эксплуатации, отчеты о ТО, акты замены компонентов.

Кейсы и паттерны внедрения

Паттерн 1: Оптимизация производственной линии в SMB (малом и среднем бизнесе)

Сценарий: Фабрика по производству пластиковых изделий сталкивается с неравномерным качеством продукции из-за нестабильного нагрева формовочных машин. Использование существующих нагревателей с недостаточной точностью контроля температуры приводит к браку и увеличению времени производственного цикла.

Решение:

• Аудит: Проведен анализ существующих нагревательных узлов, тепловых потерь и профилей температуры.
• Модернизация: Замена устаревших нагревателей на патронные модели 10×125 мм с повышенной точностью изготовления и интеграция с бюджетными ПИД-регуляторами.
• Внедрение: Монтаж новых нагревателей с обеспечением идеального теплового контакта, настройка ПИД-алгоритмов.
• Результат: Снижение брака на 15%, ускорение цикла на 10%, увеличение срока службы оборудования на 20% за счет стабильного температурного режима.

Ключевые метрики ROI: Сокращение затрат на брак, уменьшение энергопотребления, увеличение производительности.

Паттерн 2: Построение новой высокопроизводительной установки для 3D-печати в Enterprise

Сценарий: Крупный производитель в сфере аэрокосмической промышленности разрабатывает новую установку для 3D-печати металлическими порошками, требующую высокоточного и быстрого нагрева сопла до 700°C.

Решение:

• Кастомизация: Заказ патронных нагревателей с диаметром 10 мм, длиной 125 мм, адаптированной мощностью и материалами (например, Incoloy) для работы при высоких температурах.
• Система управления: Разработка комплексной системы на базе промышленного контроллера Siemens S7, интеграция с высокоточными термопарами и специализированным ПО для управления процессом печати.
• Безопасность: Внедрение многоуровневой системы безопасности, включая дублирующие датчики температуры и автоматическое аварийное охлаждение.
• Оптимизация: Использование расширяющихся нагревателей с раздвоенным корпусом для максимального теплообмена с соплом.
• Результат: Достижение требуемой точности температуры ±1°C, сокращение времени цикла печати на 25%, обеспечение бесперебойной работы установки в течение 5000+ часов без отказов.

Ключевые метрики ROI: Повышение качества продукции, увеличение производительности, минимизация времени простоя, соответствие отраслевым стандартам (например, AS9100).

Паттерн 3: Модернизация лабораторного оборудования в R&D центре

Сценарий: Исследовательская лаборатория использует устаревшие системы для точного нагрева образцов вязких жидкостей. Требуется более быстрая, безопасная и контролируемая система для экспериментов.

Решение:

• Выбор: Приобретение патронных нагревателей 10×125 мм, 350 Вт/36 В с интегрированными термопарами, обеспечивающих безопасное низковольтное питание.
• Сборка: Установка нагревателей в специально разработанные термостаты с высокой степенью изоляции.
• Интеграция: Подключение к настольным контроллерам температуры с возможностью записи данных и программирования температурных профилей.
• Результат: Сокращение времени нагрева образцов на 40%, повышение точности экспериментов, снижение рисков, связанных с высоким напряжением.

Ключевые метрики ROI: Ускорение научно-исследовательских работ, повышение достоверности результатов, снижение эксплуатационных рисков.
