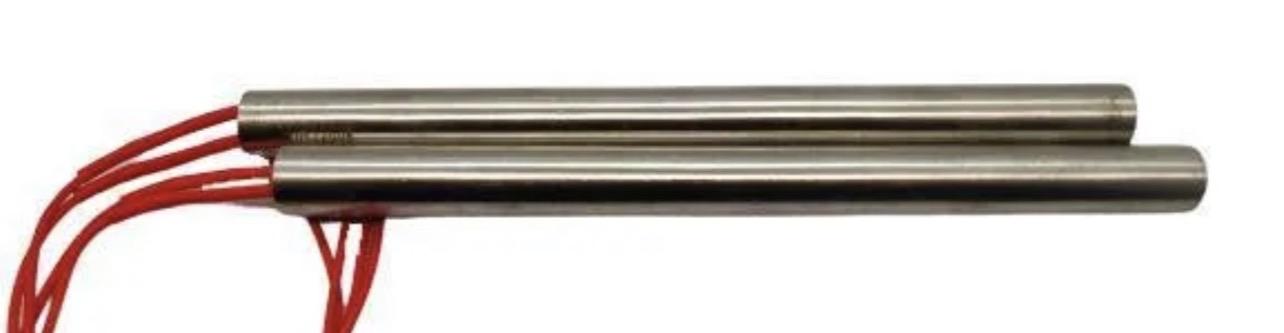

Патронный нагревательный элемент. Диаметр 6,5мм длина 40мм 24v 50w гибкие выводы 250мм

Патронный нагревательный элемент. Диаметр 6,5мм длина 40мм 24v 50w гибкие выводы 250мм Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы

Патронные нагреватели, включая модель с диаметром 6,5 мм и длиной 40 мм, имеют стандартную цилиндрическую конструкцию с круглым сечением. Корпус выполнен из нержавеющей стали (обычно 304SUS), которая калибруется для точной посадки в подготовленное отверстие. Внутри расположен керамический сердечник, на который намотана никель-хромовая спираль (NiCr 80/20). При подаче тока спираль нагревается, а тепло передается через оксид магния (периклаз), который выступает как отличный теплоизолятор и проводник. Герметичный сварной наконечник, созданный с использованием вольфрамового электрода в инертном газе, предотвращает процесс окисления. Гибкие выводы из термостойкого никелевого кабеля с изоляцией на основе стекловолокна, способные выдерживать температуры до 650°C, обеспечивают удобное подключение.

Детальная разборка внутреннего строения

• Сварной герметичный наконечник — защита от влаги и коррозии.
• Калиброванный корпус из нержавеющей стали — диаметр точно 6,5 мм для плотной посадки.
• Керамический изоляционный диск — фиксация спирали.
• Чистый оксид магния — наполнитель для теплоотдачи.
• Никель-хромовый провод 80/20 — основной нагреватель.
• Керамический сердечник — равномерная намотка спирали с разделением витков для однородного нагрева.
• Теплостойкая заливка (паста) — фиксация и изоляция.
• Гибкие выводы 250 мм — термостойкий провод для подключения к 24 В.

Принцип действия

Электрический ток, проходя через спираль, вызывает джоулево нагревание. Тепло распространяется радиально через периклаз к корпусу, достигая температуры до 700°C, хотя для данной модели с мощностью 50 Вт предполагается менее интенсивный режим нагрева. Теплоинтенсивность может достигать 50 Вт/см², при плотности мощности 25 Вт/см² для стандартных моделей. Уникальный процесс намотки обеспечивает равномерный нагрев по всей длине 40 мм, минимизируя риск перегрева и увеличивая срок службы устройства.

Ключевые технические характеристики

В сравнении с близкими моделями, например, 6×40 мм на 220 В с мощностью 80 Вт — более мощный, но высоковольтный вариант, в то время как 8×270 мм на 24 В предложит большую мощность в 250 Вт, но предназначен для нагрева в больших зонах.

Преимущества компактных патронных ТЭНов (диаметр 6–8 мм)

• Миниатюрность: Диаметр 6,5 мм позволяет встраивать в узкие отверстия, начиная с 2 мм.
• Высокая надежность: Устройства выдерживают перепады температур и нагрузки до 50 Вт/см², срок службы превышает 10 000 часов.
• Легкий монтаж: Простая установка в посадочное место и возможность быстрой замены без остановки работы оборудования.
• Эффективная теплоотдача: Направленный нагрев без использования теплоносителей, что более эффективно, чем блочные обогреватели.
• Гибкость: Низкое напряжение 24 В делает использование устройств безопасным для электроники; гибкие выводы длиной 250 мм упрощают процесс подключения.
• Универсальность: Коррозионностойкие материалы позволяют использовать нагреватели в агрессивных средах.

Недостатки

К недостаткам можно отнести ограниченную общую мощность из-за компактных размеров — максимальная мощность составляет 50 Вт для модели длиной 40 мм. Устройство требует плотной посадки в отверстии с зазором менее 0,1 мм для достижения оптимальной эффективности.

Применения: От быта до высокотехнологичного производства

Компактные патронные ТЭНы с размерами 6,5×40 мм идеально подходят для локального нагрева в ограниченных объемах. Их области применения включают:

• 3D-принтеры и экструдеры: Нагрев сопел и печатных столов, необходимых для работы при температурах до 300°C.
• Литейные и пресс-формы: Обеспечение равномерного прогрева металлов и пластмасс для предотвращения дефектов.
• Термоплиты и лабораторное оборудование: Поддержание необходимой температуры масел, жиров и различных химикатов.
• Промышленность: Нагрев блоков двигателей, инструментов и жидкостей (вода, воздух, растворы).
• Автоматизация: Применение в робототехнике и медицинских устройствах, например, для стерилизации или локального прогрева в электронике.
• Специфические назначения для низковольтных систем (24 В/50 Вт): Использование в автомобилях и других приборах, где безопасность особенно критична; гибкие выводы подходят для работы в условиях вибрации.

Сравнение с большими моделями

Компактные патронные ТЭНы лучше подходят для точечного нагрева, в то время как более крупные модели (диаметры 10–16 мм) предназначены для объемного нагрева.

Монтаж, подключение и безопасность

Пошаговая инструкция установки

1. Подготовка: Высверлить отверстие диаметром 6,5 мм и глубиной 40+5 мм, обработать для плотной посадки (зазор 0–0,05 мм).
2. Вставка: Нанести термопасту и вставить ТЭН до упора.
3. Фиксация: Использовать пресс-фит, клипсу или термостойкий клей.
4. Подключение: Присоединить гибкие выводы к блоку на 24 В (ток ~2 А); рекомендуется использовать реле или терморегулятор.
5. Проверка: Тестировать изоляцию (1500 В) и произвести запуск на 10% мощности.

Инструменты

Для установки потребуются: дрель, шлифовка, мультиметр и термопаста.

Меры безопасности

• Избегать сухого хода более 5 минут.
• Температура корпуса должна оставаться ниже 350°C.
• Обеспечить защиту от перегрева с помощью термопары.
• Избегать типичных ошибок, таких как плохая посадка, что может снизить эффективность до 30%, и короткое замыкание выводов.

Расчет параметров

Для устройства с мощностью 50 Вт и длиной 40 мм общая поверхность составляет ~8 см², что дает плотность ~6 Вт/см², что считается низким значением и способствует долговечности эксплуатации устройства.

Вариации и кастомизация

Патронные ТЭНы доступны в различных стандартных сериях: с диаметрами от 6 до 35 мм, длиной от 25 до 1800 мм, мощностью от 5 до 5000 Вт и рабочими напряжениями от 12 до 600 В. Специфика модели 6,5 мм делает ее редкой, но ближе к 6–8 мм, и возможны различные конфигурации, такие как Г-образные, расширяющиеся или раздвоенные конструкции для сложного монтажа.

Производители и экономические аспекты

Компании, такие как Элемаг и Полимернагрев, предлагают кастомизированные решения: изменение длины выводов или добавление термопары в конструкцию. Цены колеблются в пределах 500–2000 руб./шт. в розницу, с более низкими ставками для оптовых закупок. Рассматриваемая модель окупается за счет своей надежности и долговечности.

Перспективы и инновации

Современные патронные ТЭНы продолжают развиваться, с внедрением новых технологий, такими как встроенные термопары, саморегулирующиеся системы (PTC-эффект) и возможности IoT-мониторинга для Industry 4.0. Для устройства формата 6,5×40 мм наблюдается растущий интерес в области микроэлектроники и 3D-печати. Эксперты прогнозируют увеличение спроса на модели с низким напряжением (24 В) из-за повышенной безопасности.

Данные тенденции подчеркивают важность дальнейшего изучения и анализа для оптимизации применения патронных нагревательных элементов в различных отраслях и для расширения их функциональных возможностей, что требует отдельных специализированных исследований и обсуждений.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Обслуживание и эксплуатация

Профилактика и уход

Чтобы обеспечить стабильную работу патронного нагревательного элемента, рекомендуется придерживаться нескольких советов по обслуживанию:

• Регулярная проверка подключения: Необходимо периодически проверять состояние гибких выводов и соединений. Любые повреждения могут привести к короткому замыканию или сбоям в работе устройства.
• Очистка от загрязнений: Корпус нагревателя следует держать в чистоте. Загрязнения могут снижать эффективность теплоотдачи и повышать риск перегрева.
• Тестирование параметров: Рекомендуется периодически проводить тестирование оборудования (изоляторы, токовые характеристики) для предотвращения аварийных ситуаций.

Замена и ремонт

Если патронный ТЭН выходит из строя, важно знать, как правильно его заменить или отремонтировать:

1. Выключение питания: Перед любыми работами с нагревателем необходимо отключить его от источника питания для предотвращения электрических ударов.
2. Удаление старого элемента: Осуществить демонтаж старого ТЭНа, аккуратно вытащив его из посадочного места.
3. Установка нового нагревателя: Перед установкой нового нагревательного элемента проверьте его целостность и соответствие техническим характеристикам. Убедитесь, что вы соблюдаете размеры и тип подключения.
4. Тестирование работы: После замены следует протестировать новый нагреватель, убедившись в его правильной работе и отсутствии перегрева.

Потенциал будущих разработок и технологий

Современные разработки в области патронных нагревательных элементов открывают новые горизонты. Новые технологии могут включать не только улучшенные материалы, но и более продвинутые методы контроля температуры и автоматизации процессов.

Инновационные технологии

Сейчас наблюдается тенденция к интеграции интеллектуальных систем, которые могут регулировать температуру в зависимости от внешних условий. Это может привести к:

• Уменьшению энергозатрат: Системы контроля будут определять оптимальные условия работы нагревателя, минимизируя потребление электроэнергии.
• Увеличению срока службы: Интеллектуальные системы могут предотвращать перегрев, що способствует продлению срока службы и снижению затрат на обслуживание.
• Адаптивности: Настроенные на конкретные нужды пользователя устройства будут более эффективными в различных производственных условиях.

Экологическая ответственность

Важным аспектом современных патронных нагревателей становится их экологическая безопасность. Использованиечистых и безопасных материалов для производства, а также эффективное энергопотребление способствуют снижению углеродного следа. Эти факторы становятся всё более ключевыми в современных производственных процессах. Патронные ТЭНы должны соответствовать требованиям экологии для поддержания устойчивости и охраны окружающей среды.

Заключение

Таким образом, патронные нагревательные элементы, такие как упомянутый ТЭН с диаметром 6,5 мм и мощностью 50 Вт, остаются не только незаменимыми в различных отраслях, но и обретают новые возможности благодаря современным технологиям и инновациям. Их применение охватывает широкий спектр, от бытовых нужд до высокотехнологичного оборудования, предлагая своим пользователям надежность и функциональность. В дальнейшем можно ожидать появления ещё более совершенных решений, способствующих более эффективному и безопасному нагреву в различных условиях.
