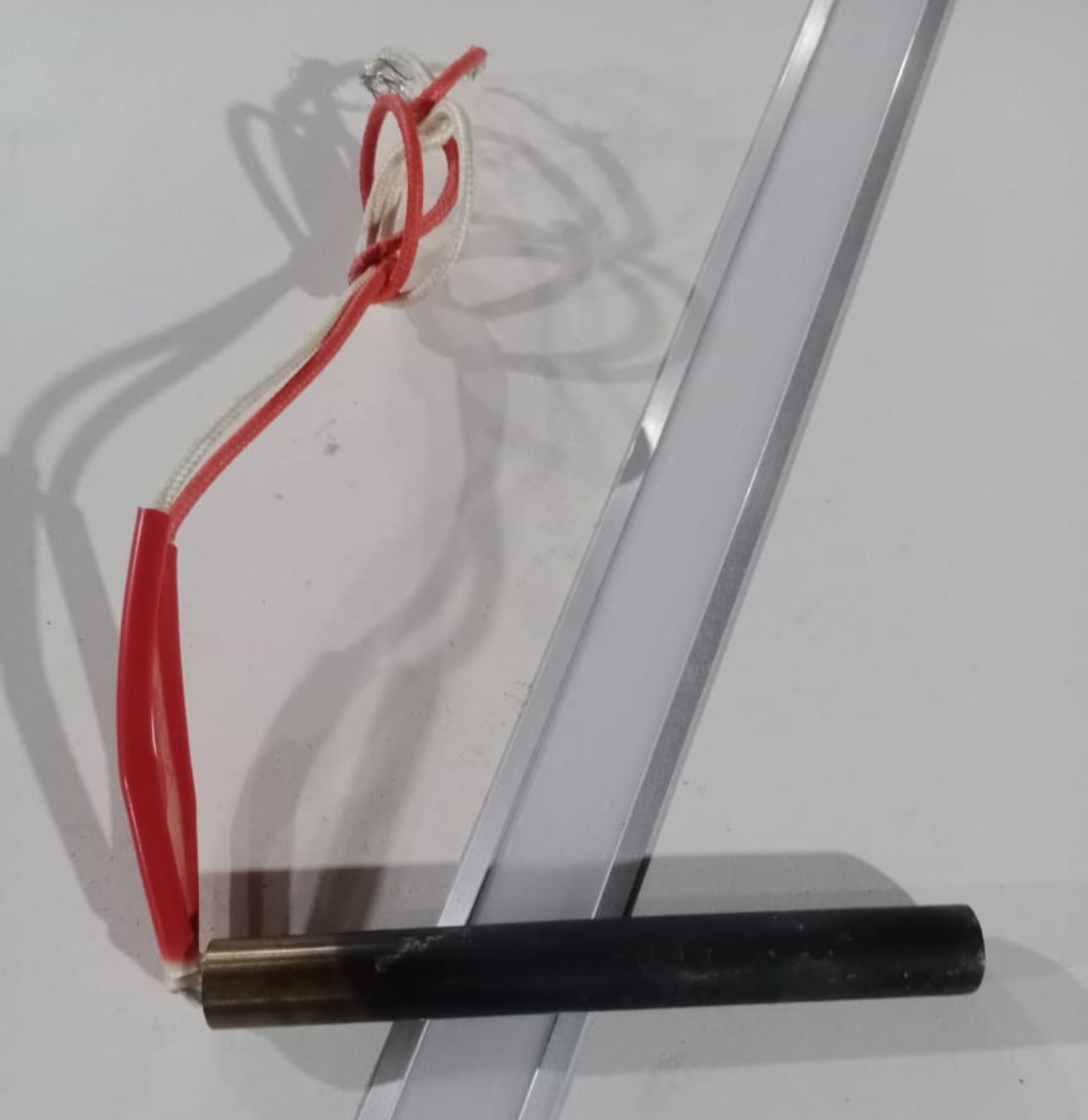

Патронные Тэн. Размеры 12/100

Патронные Тэн. Размеры 12/100 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Основные характеристики и конструкция патронных ТЭНов размера 12/100

• Диаметр корпуса: около 12 мм. Варианты диаметров патронных ТЭНов варьируются от 6,5 мм до 32 мм, и размер 12 мм остается одним из наиболее востребованных стандартов.
• Длина: приблизительно 100 мм, что соответствует стандарту «12/100» (диаметр/длина в мм).
• Конструкция: состоит из металлической полой трубки круглого сечения с отшлифованной поверхностью. Один конец герметично заварен, в то время как на другом располагается гибкий термостойкий провод длиной около 25 см (может быть изменён по заказу). Внутри находится спираль из проволоки с высоким электрическим сопротивлением, которая генерирует тепло при подаче напряжения.
• Материалы: корпус обычно из нержавеющей стали, что обеспечивает защиту от коррозии и долговечность, а также возможность эксплуатации в агрессивных средах. Спираль располагается по спиральному типу с регулируемым шагом, что позволяет настраивать выходную мощность.
• Плотность мощности: до 25 Вт/см² поверхности корпуса, что обеспечивает эффективный локальный нагрев до температур около 500 °C (стандартная рабочая температура — 300 °C, по запросу — до 500 °C и выше).
• Герметичность: патронные ТЭНы герметичны, что предотвращает контакт нагревательной спирали с окружающей средой и позволяет работать в условиях вибраций и агрессивных сред.
• Напряжение питания: предлагает разнообразные варианты — от низковольтных 12 В до промышленных 220 В и выше, включая 24 В, 36 В, 110 В и 380 В. Размер 12/100 чаще используется в маломощных и средних приложениях с 12 В или 24 В.
• Монтаж: патронный ТЭН устанавливается в отверстия, просверленные в нагреваемой детали (например, в пресс-формах), что обеспечивает направленный и эффективный нагрев. Цилиндрическая форма исключает деформацию нагревателя при установке.

Области применения патронных ТЭНов 12/100

• Нагрев пресс-форм в литьевой и штамповочной промышленности.
• 3D-принтеры и прецизионное оборудование, где требуется локальный прогрев элементов управления и деталей.
• Научное оборудование — лабораторные приборы, где важна равномерность и стабильность температуры.
• Закрытые контуры и зоны, требующие направленного тепла, не нагревая соседние элементы.
• Местный прогрев технических узлов и деталей в станках и промышленном оборудовании — благодаря высокой плотности мощности и герметичности.

Преимущества патронных ТЭНов 12/100

• Компактные размеры (12 мм в диаметре и 100 мм в длину) позволяют использовать их в ограниченном пространстве.
• Высокая мощность при малом размере обеспечивает эффективное локальное нагревание.
• Герметичная прочная конструкция устойчива к вибрации, агрессивным средам и перепадам температур.
• Удобство монтажа и замены без необходимости остановки рабочего процесса.
• Возможность индивидуального изготовления с адаптацией длины, диаметра, мощности и типа провода для решения конкретных задач.

Технические параметры патронного ТЭНа 12/100 (пример)

Патронный ТЭН размером 12/100 является надежным и мощным элементом для локального нагрева в различных промышленных и технических устройствах. Он сочетает в себе высокую плотность тепловыделения, долговечность и удобство монтажа, что делает его востребованным для задач точного и эффективного нагрева.

Продолжая тему, следует обратить внимание на специфику заказа и подключения патронных ТЭНов в зависимости от конкретных условий эксплуатации.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Специфика заказа и подключения патронных ТЭНов 12/100

При выборе и использовании патронных ТЭНов размером 12/100 важно учитывать не только их характеристики, но и специфические требования к их заказу и подключению. Основные аспекты, на которые стоит обратить внимание, включают в себя индивидуальные параметры, установки и подключение к электрическим системам.

Индивидуальные параметры заказа

Патронные ТЭНы могут быть изготовлены с учетом специфических требований различных приложений. Производители предлагают возможность индивидуального согласования параметров, что позволяет значительно расширить диапазон их применения. Ключевые изменения, которые могут быть внесены в стандартные изделия:

• Изменение длины и диаметра: В зависимости от необходимости, длину и диаметр ТЭНа можно адаптировать, что позволяет учитывать особенности монтажного пространства и условий эксплуатации.
• Мощность и температура: Можно устанавливать различные параметры рабочей мощности с учетом требований конкретного технологического процесса, например, изменяя плотность мощности или максимальную рабочую температуру.
• Материалы оболочки: В зависимости от условий, в которых будет работать ТЭН, можно выбирать различные виды изоляции и оболочек, что повышает их надежность и срок службы.

Подключение и монтаж

Правильное подключение патронных ТЭНов 12/100 крайне важно для обеспечения их эффективной работы. Установка и подключение требуют соблюдения некоторых рекомендаций:

• Подготовка места установки: Перед установкой необходимо убедиться, что отверстия для монтажа соответствуют размеру патронного ТЭНа, а также что установочный участок очищен от загрязнений, которые могут повлиять на контактные соединения.
• Электрические соединения: На этапе подключения следует использовать термостойкие провода, соответствующие требованиям производительности системы. Сначала проводится подключение к источнику питания, а затем ток тестируется для проверки корректности всех соединений.
• Проверка работоспособности: После установки ТЭНа необходимо провести тестирование на рабочие параметры, чтобы убедиться, что устройство функционирует в заданных температурных режимах и не вызывает перегрева или повреждений.
• Монтаж в условиях вибрации: Если ТЭН устанавливается в узлах, подверженных вибрациям, должно быть предусмотрено специальное крепление, которое минимизирует их воздействие на нагревательный элемент.

Перспективы применения

Интерес к патронным ТЭНам 12/100 продолжает расти в различных отраслях благодаря их универсальности и эффективности. Рассмотрим несколько актуальных направлений, где их использование может принести значительные преимущества:

• Автомобильная промышленность: Патронные ТЭНы могут использоваться для нагрева и поддержания температуры в различных системах автомобилей, таких как механизмы подогрева стекол, системы обогрева салонов.
• Энергетика: Применяются для обогрева и поддержания температуры в системах теплообменников и других энергетических установках, что способствует повышению общей энергоэффективности.
• Космическая отрасль: Использование в условиях вакуума и низких температур, где критически важна надежность и стабильная работа ТЭНов в высоких температурных диапазонах.

Заключение о преимуществах заказа

Таким образом, патронные ТЭНы размером 12/100 демонстрируют гибкость и многофункциональность в различных областях применения. Заказ индивидуально подготавливаемых изделий позволяет оптимизировать работу оборудования, повышает его эффективность и длительность эксплуатации. Каждое применение может быть адаптировано под специфические задачи, что существенно расширяет возможности использования патронных ТЭНов в современных технологиях.
