Конструкция и особенности патронных ТЭНов
Патронные ТЭНы представляют собой цилиндрические электронагреватели, которые эффективно нагревают металлические поверхности и технологическое оборудование. В их конструкции выделяются несколько ключевых компонентов:
- Корпус и нагревательный элемент: В металлической оболочке патронного ТЭНа находится нагревательный элемент, выполненный из нихромовой резистивной проволоки, намотанной на керамический сердечник. Сердечник, как правило, изготовлен из электротехнической керамики (периклаза), что обеспечивает электрическую изоляцию и механическую поддержку спирали.
- Размеры: Диаметры патронных ТЭНов начинаются от 4 мм, а длина может варьироваться от 50 мм до 1300 мм и более. Также возможны нестандартные размеры и конфигурации по эскизам заказчика.
- Выводы: Контактные выводы располагаются с одной стороны и герметично защищены для предотвращения попадания влаги и механических повреждений. Крепление выводов осуществляется обжимными соединениями или специальными штырями через герметичную крышку корпуса.
- Изоляция и оболочка: Между нагревательной спиралью и металлической оболочкой располагается слой изоляционного материала, чаще всего оксид магния высокой чистоты (MgO). Этот материал обеспечивает высокую диэлектрическую прочность и эффективную теплопередачу.
- Варианты конструкции: Существуют стандартные патронные ТЭНы и конструкции повышенной мощности, которые отличаются типом керамического сердечника и методом намотки проволоки.
Монтаж и эксплуатация
Установка патронных ТЭНов требует соблюдения определенных условий для обеспечения их эффективной работы:
- Патронные ТЭНы устанавливаются в специально подготовленные отверстия с плотной посадкой (натягом), обычно с допуском 0.01-0.05 мм, что обеспечивает максимально эффективный тепловой контакт и предотвращает перегрев.
- Отверстия должны быть ровными, без царапин, обработаны развёрткой и просверлены с двух сторон для удобства демонтажа.
- Контактные выводы не должны находиться внутри отверстия, чтобы избежать риска короткого замыкания или возгорания.
- Оптимальное расстояние между соседними патронными ТЭНами должно составлять минимум три диаметра нагревателя, чтобы избежать теплового воздействия друг на друга и обеспечить равномерный нагрев.
- Перед вводом в эксплуатацию ТЭНы требуют проверки сопротивления изоляции и, при необходимости, фазу высыхания, например, контролируемый пуск или сушка в печи.
Применение углового патронного ТЭНа через кубик

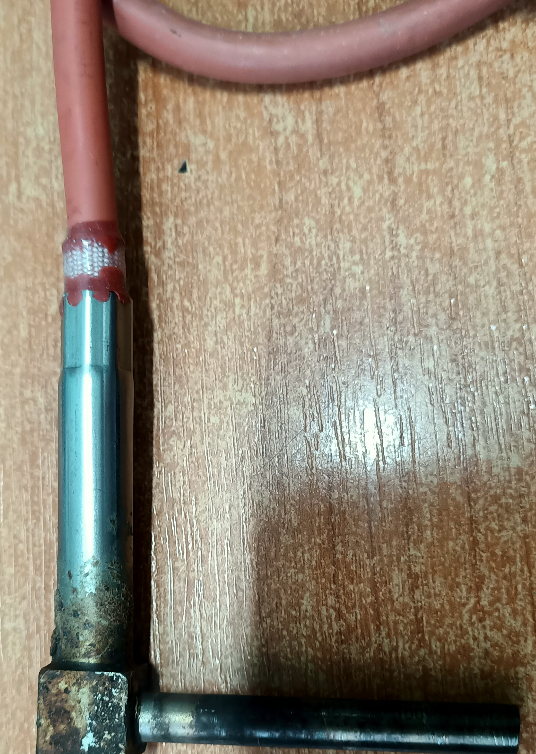

Угловой ТЭН через кубик представляет собой патронный нагреватель, соединенный через специальный монтажный кубик, который позволяет компактно и удобно подключать ТЭН под нужным углом. Это решение часто используется в нагревательных системах, где требуется изменение направления подключения электропитания без повреждения проводов, а также при ограниченном пространстве монтажа.
Мощность ТЭНов для нагрева куба подбирается с учетом объема и потерь тепла. Обычно используются патронные ТЭНы мощностью 1-1.25 кВт, устанавливаемые в несколько штук с возможностью переключения различных режимов мощности через соответствующие коммутационные схемы.
Установка углового подключения через кубик обеспечивает защиту контактов от воздействия влаги и механических повреждений, а также упрощает монтаж и обслуживание элементов.
Сравнительные преимущества патронных ТЭНов
| Преимущество | Описание |
|---|---|
| Высокая удельная мощность | Компактные размеры делают их идеальными для нагрева в ограниченных пространствах. |
| Надежность и долговечность | При правильной установке и эксплуатации обеспечивают долгий срок службы. |
| Индивидуальные решения | Возможность изготовления под заказ с нестандартными параметрами и формами. |
| Экономичность | Поддержание заданных температурных режимов при наличии встроенного или дополнительного термопары. |
Рекомендации по выбору и эксплуатации
При выборе патронного ТЭНа необходимо учитывать следующие факторы:
- Мощность, размер, материал корпуса, тип керамического сердечника и форма подключения.
- Качественная подготовка монтажного отверстия и плотная посадка для предотвращения локального перегрева.
- Для угловых ТЭНов с кубиком важно проверять надежность и герметичность соединений.
- При интенсивной работе рекомендуется предусматривать теплоизоляцию нагреваемого объекта для снижения потерь тепла.
Патронные ТЭНы, благодаря своей универсальности и надежности, находят широкое применение в различных отраслях. В следующей части статьи мы рассмотрим их применение в различных сферах и специфические аспекты эксплуатации.
Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
Применение патронных ТЭНов в различных отраслях
Патронные ТЭНы находят широкое применение в различных отраслях благодаря своей универсальности и эффективности. Они используются для нагрева как твердых, так и жидких материалов, что делает их незаменимыми в следующих сферах:
1. Промышленность
В промышленности патронные ТЭНы применяются для нагрева формующих головок, пресс-форм и технологических жидкостей. Их высокая удельная мощность позволяет быстро достигать необходимых температур, что особенно важно в производственных процессах, требующих высокой производительности.
2. Пищевая промышленность
В пищевой промышленности патронные ТЭНы используются для нагрева различных жидкостей, таких как масла и сиропы. Их конструкция позволяет поддерживать стабильную температуру, что критично для обеспечения качества продукции.
3. Химическая и фармацевтическая отрасли
В химической и фармацевтической отраслях патронные ТЭНы применяются для нагрева реакторов и других технологических установок. Они обеспечивают надежный и равномерный нагрев, что способствует более эффективным химическим реакциям.
4. Автомобильная промышленность
В автомобильной промышленности патронные ТЭНы используются для нагрева различных компонентов, таких как системы охлаждения и обогрева. Их компактные размеры позволяют интегрировать их в ограниченные пространства автомобилей.
5. Бытовое применение
В быту патронные ТЭНы находят применение в различных устройствах, таких как водонагреватели и обогреватели. Их простота в установке и эксплуатации делает их популярными среди потребителей.
Технические характеристики и выбор патронных ТЭНов
При выборе патронного ТЭНа важно учитывать несколько ключевых характеристик, которые влияют на его эффективность и долговечность:
| Параметр | Описание |
|---|---|
| Мощность | Выбор мощности зависит от объема и типа нагреваемого материала. Для большинства промышленных приложений мощность варьируется от 1 кВт до 10 кВт. |
| Материал корпуса | Корпус может быть выполнен из нержавеющей стали, меди или титана, что влияет на коррозионную стойкость и долговечность. |
| Тип керамического сердечника | Выбор сердечника влияет на теплопроводность и электрическую изоляцию. Наиболее распространены сердечники из периклаза. |
| Размеры | Стандартные диаметры варьируются от 4 до 18 мм, длина может достигать 1300 мм и более. |
Техническое обслуживание и безопасность
Для обеспечения долговечной работы патронных ТЭНов необходимо соблюдать правила технического обслуживания:
- Регулярная проверка состояния изоляции и контактных выводов для предотвращения коротких замыканий.
- Очистка от загрязнений, которые могут повлиять на теплопередачу и эффективность работы.
- Проверка герметичности соединений, особенно в условиях повышенной влажности или агрессивной среды.
Соблюдение этих рекомендаций позволит значительно продлить срок службы патронных ТЭНов и повысить безопасность их эксплуатации.
Заключение
Патронные ТЭНы являются важным элементом в различных отраслях, обеспечивая надежный и эффективный нагрев. Их конструктивные особенности и широкий спектр применения делают их незаменимыми в современных технологиях. При правильном выборе и эксплуатации они способны обеспечить долговечную и безопасную работу в самых различных условиях.
