Откройте секреты: электрический тэн для бойлера косвенного нагрева!

Что такое бойлер косвенного нагрева и зачем ему электрический ТЭН?

Бойлер косвенного нагрева представляет собой утепленный бак-аккумулятор, в котором вода нагревается через теплообменник, более известный как змеевик. Котел (газовый, твердотопливный или электрический) нагревает теплоноситель, который циркулирует по спиральной трубке внутри бойлера. Процесс нагрева происходит без прямого смешивания воды и теплоносителя, что позволяет достичь высокой эффективности и дольше сохранять тепло. Холодная вода поступает в нижнюю часть бака, а нагретая выходит сверху, используя естественную стратификацию.

Но вот секрет номер один: без наличия электрического ТЭНа бойлер работает только в отопительный сезон. С наступлением лета, когда котел выключается, змеевик теряет свою функциональность, и горячей воды не остается. Электрический ТЭН, или трубчатый электронагреватель, устанавливается в специальный патрубок, обеспечивая необходимый нагрев воды в независимости от работы котла. Это создает условия для использования бойлера не только зимой, но и летом, а также при пиковых нагрузках, когда одновременно требуется много горячей воды.

Устройство электрического ТЭНа: секреты конструкции

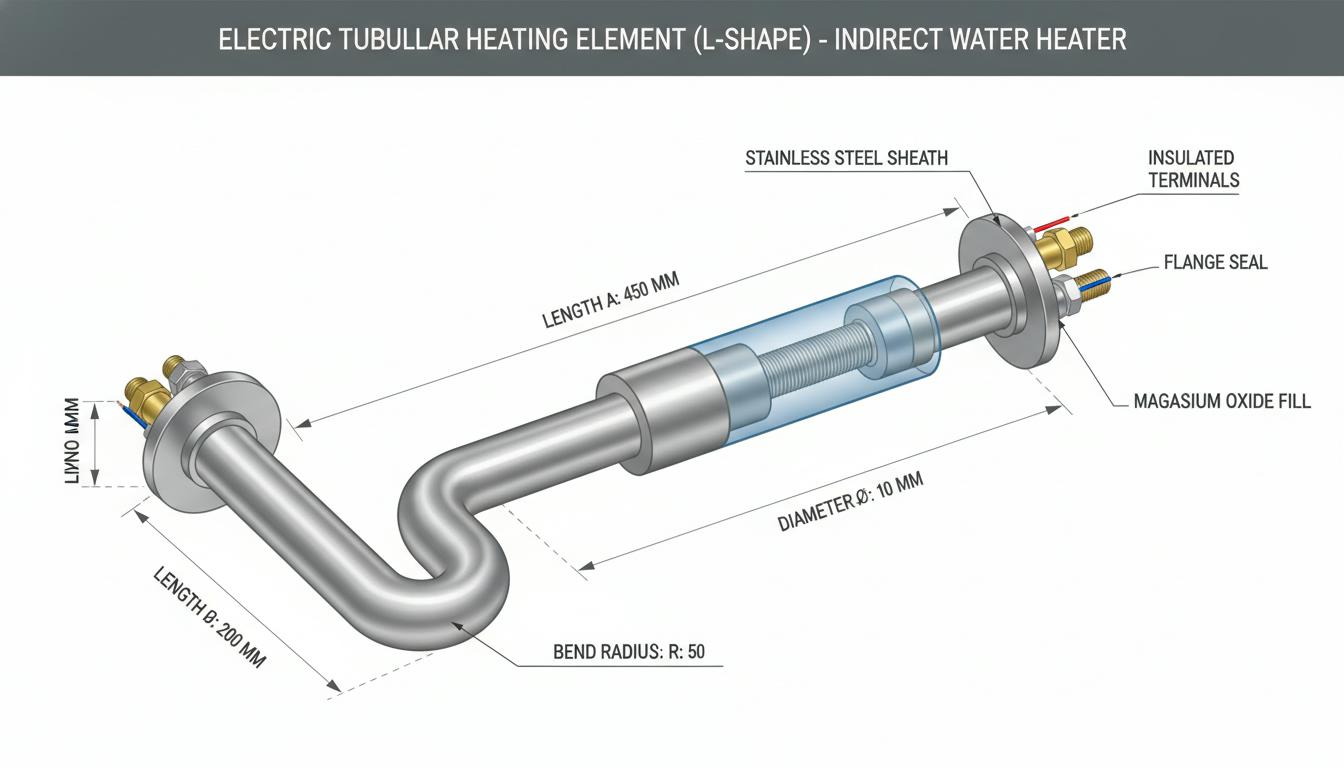

ТЭН — это конструкция, похожая на спираль, которая использует различные материалы для достижения высокой эффективности. Основные компоненты ТЭНа:

• Нагревательная трубка: изготавливается из нержавеющей стали, меди или титана. Внутри находится нихромовая спираль, защищённая слоем MgO, который обеспечивает термостойкость до 1000°C. Предпочтительная мощность для бытовых бойлеров колеблется от 1,5 до 3 кВт.
• Фланец или резьба: используется для монтажа в бак. «Сухие» модели (в колбе) длиннее служат по сравнению с «мокрыми».
• Термостат: он может быть капиллярным или электронным, и регулирует работу ТЭНа в диапазоне 30-90°C, также предотвращая перегрев.
• Магниевый анод: обеспечивает антикоррозийную защиту бойлера, который нужно периодически менять.
• Уплотнители: паронитовые или силиконовые кольца, обеспечивающие герметичность.

Примечание: в продвинутых моделях может быть два ТЭНа, что позволяет ускорить процесс нагрева.

Принцип работы: как ТЭН «оживляет» бойлер круглый год

Работа ТЭНа в бойлере осуществляется в зависимости от времени года:

1. Зимой (отопительный сезон): Котел нагревает теплоноситель до высоких температур, что позволяет ему циркулировать по змеевику, нагревая воду. ТЭН остается в режиме ожидания и активируется лишь в случае необходимости.
2. Летом: Когда котел отключается, ТЭН берет на себя функции нагрева, обеспечивая комфортное использование горячей воды.
3. Рециркуляция: Позволяет получить горячую воду мгновенно, что значительно увеличивает комфорт.

Термостат управляет включением и выключением ТЭНа, регулируя температуру бака. Секрет эффективной работы: добавление расширительного бака и воздухоотводчика в систему рециркуляции помогает поддерживать стабильное давление и устраняет проблемы с перекрытием.

Преимущества и «скрытые» плюсы ТЭНа в косвенном бойлере

• Экономия 40-60%: Возможность использования теплоносителя котла зимой и электричества летом значительно снижает затраты на нагрев воды.
• Быстрый нагрев: ТЭН, комбинируясь со змеевиком, обеспечивает более быстрое получение горячей воды.
• Комфорт: Равномерный прогрев и мгновенный доступ к горячей воде, без необходимости ожидания.
• Долговечность: Высокая теплоизоляция и стратификация обеспечивают минимальные тепловые потери.
• Универсальность: ТЭН подходит для работы с любым типом котла.

Секреты выбора: как не ошибиться с ТЭНом

При выборе ТЭНа необходимо обратить внимание на следующие критерии:

1. Мощность: Рекомендуется 50-80 Вт на литр объема бака.
2. Материал: выбрать AISI 316L или Incoloy для жесткой воды; предпочтительнее «сухой» ТЭН.
3. Бренды: Обратите внимание на проверенные бренды с хорошей репутацией и длительной гарантией.
4. Объем бака: Он должен соответствовать числу проживающих в доме.
5. Змеевик: Лучше выбирать медный для оптимальной теплоотдачи.

Важно также проверять коэффициент производительности (COP), особенно для моделей, работающих с мягкой водой, где лучше использовать титан.

Установка ТЭНа: пошаговое руководство с секретами

Для установки ТЭНа необходимо наличие основного инструмента и материалов:

• ключи для монтажа
• теплоизоляционная лента
• манометр
• УЗО

1. Подготовка: Отключите котел, слейте воду через сливной кран и освободите место для монтажа ТЭНа.
2. Монтаж: Установите ТЭН в патрубок и затяните фланец, применяя уплотнительную ленту.
3. Подключение электричества: Используйте кабель соответствующего сечения и подключите систему защиты УЗО.
4. Заполнение: Заполните бак водой и проверьте давление.
5. Тестирование: Установите термостат на 60°C и проверьте эффективность нагрева.

Ключ к эффективности использования ТЭНа: установка его в нижней части бака для более быстрого нагрева нижних слоев.

Типичные проблемы и как их решить

В процессе эксплуатации ТЭНа могут возникнуть определённые проблемы:

• Не работает ТЭН: Возможны перегрев или накипь. Необходимо снять ТЭН и провести чистку.
• Утечка воды: Проверьте состояния уплотнителей и при необходимости замените их.
• Шум или вибрация: Убедитесь, что в системе нет воздуха, и прокачайте ее с помощью воздухоотводчика.
• Перегрев летом: Проверьте работу термостата и установите дополнительное реле, если требуется.

Регулярная профилактика, включая замену анода и проверку состояния ТЭНа, поможет избежать многих проблем.

Экспертные советы и будущие тренды

Эксперты рекомендуют рассмотреть варианты комбинирования ТЭНа с солнечными панелями для получения значительной экономии в период теплого времени года. Будущее также предвещает появление «умных» ТЭНов с функцией дистанционного управления через мобильные приложения. Это открывает новые горизонты для управления затратами на энергоресурсы.

Перейдем к следующему этапу, чтобы обсудить установки ТЭНа и возможные трудности, которые могут возникнуть. Правильная установка и уход за устройством помогут максимально продлить срок его службы.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Пошаговая инструкция по установке ТЭНа

Установка электрического ТЭНа является важным этапом, от которого зависит эффективность работы бойлера косвенного нагрева. При установке следуйте четким инструкциям, чтобы минимизировать риски и добиться долговечной работы устройства.

Необходимые инструменты

• Ключи для монтажа (размер 19-27 мм)
• Тефлоновая лента для уплотнения
• Манометр для проверки давления
• УЗО (устройство защитного отключения) на 30 мА

Этапы установки

1. Подготовка: Прежде всего, отключите котел от электричества и слейте воду из бойлера через сливной кран.
2. Монтаж ТЭНа: Установите ТЭН в соответствующий патрубок (обычно внизу или сбоку). Затяните фланец с моментом 20-30 Нм, используя тефлоновую ленту для уплотнения резьбы.
3. Подключение электроэнергии: Используйте кабель с сечением 2,5-4 мм². Существуют специальные автоматы для защиты от перегрузок (C16) и термодатчики для автоматизации работы ТЭНа. Не забудьте подключить заземление.
4. Заполнение водой: Потихоньку наполняйте бак холодной водой и проверяйте давление в системе, которое должно составлять 1,5-2 бара. Убедитесь, что воздух выведен из системы.
5. Тестирование: Установите желаемую температуру на термостате (рекомендуется 60°C) и проверьте, как быстро ТЭН нагревает воду.

Для большей безопасности рекомендуется устанавливать УЗО и предохранительный клапан, который предотвратит избыточное давление в системе.

Типичные проблемы и способы их устранения

Несмотря на тщательную установку и правильный выбор ТЭНа, могут возникнуть некоторые проблемы. Ниже представлены возможные ситуации и пути их решения:

• Отсутствие нагрева: Это может быть вызвано перегревом или образованием накипи. Снимите ТЭН, очистите его с помощью раствора лимонной кислоты, затем убедитесь в работоспособности термостата.
• Утечка воды: Если вы заметили течь, проверьте состояния уплотнителей. Возможно, потребуется замена силиконового кольца или затяжка фланца.
• Шум или вибрация: Обычно это происходит из-за воздуха в змеевике. Прокачайте систему через воздухоотводчик.
• Перегрев летом: Если ТЭН работает при высокой температуре, это может быть связано с неисправным термостатом. Рекомендуется установить внешнее термореле для более точного контроля температуры.

Профилактика и уход за ТЭНом

Регулярная профилактика поможет поддерживать ТЭН в хорошем состоянии:

• Меняйте магниевый анод каждые 1-2 года для предотвращения коррозии.
• Осуществляйте чистку ТЭНа от накипи каждые 3 года, особенно если у вас жесткая вода.
• Проверяйте работоспособность термостата и автоматики.

Такой подход не только продлевает срок службы устройства, но и позволяет вам наслаждаться горячей водой в любое время года, не беспокоясь о необходимости дополнительных затрат.

Экспертные рекомендации и будущие тренды

Специалисты предлагают рассмотреть возможность установки системы рециркуляции с таймером. Это поможет поддерживать доступность горячей воды и существенно снизит затраты на нагрев, обеспечивая значительную экономию ресурсов.

В будущем ожидается появление «умных» ТЭНов, которые смогут управляться с мобильных устройств. Это обеспечит интеграцию с системами «умного» дома, позволяя более эффективно контролировать расход тепловых ресурсов и энергопотребление.

Для владельцев частного жилья правильно выбранный ТЭН в сочетании с качественным бойлером косвенного нагрева становится не только гарантией постоянного наличия горячей воды, но и значительной экономией на ежемесячных счетах за коммунальные услуги.
