Откройте секреты работы тэн с тремя выводами для вашего проекта

Почему ТЭН с тремя выводами — это «секретное оружие» для мощных проектов?

Обычные ТЭНы на 220 В обладают ограниченной мощностью и часто не могут справиться с большими нагрузками в однофазных сетях. В таких случаях токи становятся чрезмерно высокими, что может привести к перегреву кабелей и срабатыванию автоматов. Трехфазные ТЭНы решают эту проблему, обеспечивая равномерное распределение нагрузки между тремя фазами (A, B, C). Это позволяет значительно снизить ток в каждом проводнике, уменьшив его примерно в 1,73 раза.

Экономия на кабелях, повышение надежности систем и возможность создания оборудования с мощностью от 3-5 кВт до десятков кВт делают трехфазные ТЭНы идеальным выбором для промышленных приложений, таких как нагрев больших емкостей с водой, маслом или воздухом. Например, для нагрева емкости объемом 1000 литров три таких ТЭНа обеспечат стабильное поднятие температуры без «провала» на одной из фаз.

Преимущества трехфазных ТЭНов:

• Энергоэффективность: до 20-30% экономии по сравнению с однофазными системами за счет ступенчатого включения.
• Надежность: при отказе одного элемента система продолжает функционировать.
• Гибкость: возможность комбинирования старых и новых ТЭНов для точной настройки мощности.
• Универсальность: подходят для нагрева воды, масла, воздуха и пара как в быту, так и в промышленности.

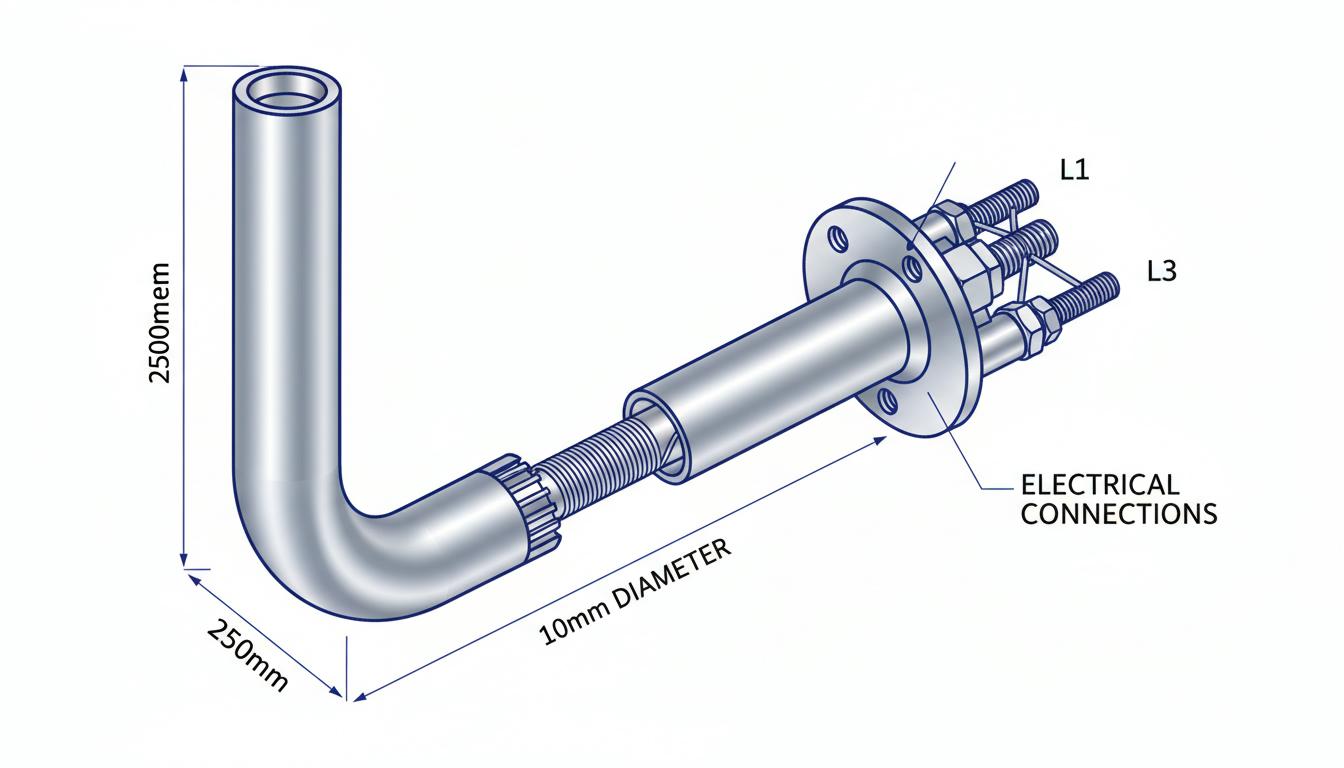

В проектах ТЭНы с тремя выводами часто маркируют как создаваемые для работы на напряжении 380 В, где диаметр трубок варьируется от 8 до 18 мм, длина — от 300 до 2000 мм, а мощность одного элемента варьируется от 1 до 5 кВт, в зависимости от выбранного материала: нержавеющая сталь, медь или титан.

Секрет №1: Схема «Звезда» — простота и безопасность для начинающих

Схема «звезда» представляет собой основной вариант подключения для ТЭНов с тремя выводами. При этом количество нагревательных элементов должно быть кратным трем (минимум три ТЭНа). Каждый второй вывод (правый или левый, в зависимости от маркировки) подключается к своей фазе (A, B, C), а первые выводы всех ТЭНов соединяются в общей нейтральной точке (N). Напряжение на каждом элементе составляет фазное — 220 В. Эта схема является трехпроводной (без нулевого провода в питающей линии, но с нейтралью внутри).

Пошаговое соединение для трех ТЭНов (№1, №2, №3):

1. Вывод 2 ТЭНа №1 — к фазе A.
2. Вывод 2 ТЭНа №2 — к фазе B.
3. Вывод 2 ТЭНа №3 — к фазе C.
4. Соединить выводы 1 всех трех ТЭНов в нейтраль (N) и подключить к нулевой шине.
5. Подключить питание от трехфазного автомата или контактора.

При этом ток через каждый элемент рассчитывается по формуле: I = P / 220, где P — мощность ТЭНа. Линейный ток равен фазному (I_лин = I_ф).

Преимущества схемы «Звезда»:

• Простота монтажа и равномерная нагрузка на фазы.
• Можно использовать ТЭНы на 220 В или 380 В (последние будут работать на пониженной мощности).
• Идеально подходят для бойлеров или систем с термостатом, что позволяет отключать фазы при достижении определенной температуры.

Таблица сравнения параметров для схемы «Звезда» (при P=3 кВт на ТЭН):

При использовании шести ТЭНов можно создать две параллельные группы «звезда», которые будут подключаться ступенчато для регулировки (первая группа — 9 кВт, вторая — еще 9 кВт, в итоге 18 кВт).

Секрет №2: Схема «Треугольник» — максимальная мощность для профи

Схема «треугольник» применяется в случае, когда требуется полная отдача от сети 380 В. В данной конфигурации нет нейтрали: три ТЭНа соединяются последовательно в замкнутую петлю с тремя плечами (a, b, c). Каждый ТЭН получает линейное напряжение 380 В между фазами, и количество элементов должно быть кратно трем.

Пошаговое соединение:

1. Вывод 1 ТЭНа №1 соединить с выводом 1 ТЭНа №2 (плечо a).
2. Вывод 2 ТЭНа №2 соединить с выводом 2 ТЭНа №3 (плечо b).
3. Вывод 2 ТЭНа №1 соединить с выводом 1 ТЭНа №3 (плечо c).
4. Плечо a — между фазами A и B.
5. Плечо b — между B и C.
6. Плечо c — между C и A.

В этом случае, напряжение на элементе составляет 380 В. Ток фазный рассчитывается по формуле I_f = P / 380. Линейный ток высчитывается по формуле I_лин = √3 × I_f, что приводит к большему значению, чем в схеме «звезда». Мощность каждого ТЭНа здесь, как правило, в 1,5-2 раза больше, чем в «звезде» при том же числе элементов.

Таблица сравнения «Звезда» vs «Треугольник» (P номинал 3 кВт на 380 В):

Сквозное переключение между схемами позволяет гибко регулировать мощность: «звезда» подходит для использования 2/3 мощности, тогда как «треугольник» — для максимальной нагрузки.

Расчеты и формулы: математические секреты успеха

Чтобы проект некорректного подключения не обошелся вам дорого, необходимо использовать точные расчеты. Основные уравнения для определения мощности, тока и сечения кабеля следующие:

• Мощность группы: P_общ = 3 × P_ТЭН × (U_фаз / U_ном)^2.
• Ток: I = P / U для «звезды»; I_лин = √3 P / U для «треугольника».
• Сечение кабеля: Чаще всего рассчитывается по таблицам ПУЭ (например, для тока 25 A требуется сечение 4 мм²).

Пример: Для трех ТЭНов по 4 кВт, работающих на 380 В в режиме «треугольник», общая мощность составит 12 кВт, а I_лин ≈ 32 A, то есть потребуется кабель с сечением около 6 мм².

Безопасность и типичные ошибки: не повторяйте чужих промахов

Существует несколько важных аспектов, связанных с безопасностью, на которые стоит обратить внимание:

• Защита системы: Устанавливайте автоматические выключатели на каждую фазу с номиналом 16-63 A, выбирайте УЗО для дополнительной безопасности, а также термодатчики, которые отключают при достижении заданной температуры (90-120°C).
• Типичные ошибки: Неправильная полярность (перекос фаз), установка ТЭНов не для 380 В в схеме «треугольник» (провоцируют перегрев), отсутствие заземления, которое крайне важно для надежной работы всей системы.
• Монтаж: Используйте керамические колодки, фланцы или резьбовые соединения для надежной фиксации. Не забудьте проверить клеммы и сопротивление (показатели на уровне 50-500 Ом).
• Регулировка: Контакторы помогут осуществить ступенчатое включение, а ПИД-регуляторы — добиться необходимой точности нагрева.

Следующий раздел статьи рассмотрит практические примеры, которые помогут лучше понять применение ТЭНов с тремя выводами в различных проектах. Мы увидим, как использовать эти мощные элементы для реального нагрева и других промышленных целей.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Практические примеры для вашего проекта

В применении ТЭНов с тремя выводами,ь важно учитывать конкретные сценарии, в которых они могут быть задействованы. Рассмотрим несколько практических примеров, демонстрирующих, как оптимально использовать эти нагревательные элементы для достижения наилучших результатов в промышленных и бытовых приложениях.

1. Бойлер для горячей воды объемом 500 л

Для эффективного нагрева бойлера объемом 500 литров можно использовать три ТЭНа, подключенных по схеме «звезда». С мощностью 3 кВт на каждый элемент, общая мощность системы составит 9 кВт. Такой бойлер способен достичь заданной температуры в течение одного часа, обеспечивая постоянный и равномерный подъем температуры без резких колебаний.

2. Промышленная печь

Для создания высокомерной печи можно использовать шесть ТЭНов, подключенных в режиме «треугольник». Это позволит распределить нагрузку по фазам и обеспечить максимальную эффективность нагрева. Ступенчатое включение элементов может быть использовано для управления температурой в зависимости от требований процесса, что особенно важно для плавки и сушки материалов.

3. Конфорка плиты

В ситуациях, когда требуется точная регулировка температуры, эффективно применить ТЭНы в конфорках плит. Три вывода можно подключить к переключателю, что позволит регулировать мощность нагрева от 1 до 3 кВт. Такая конфигурация обеспечивает гибкость в использовании, позволяя пользователю настраивать температуру под конкретные нужды приготовления пищи.

4. Массированные системы отопления

Для больших объемов — например, 1000 литров — рекомендуется использовать группы по шесть ТЭНов, подключенных параллельно. Это позволяет создать эффективную и надежную систему отопления, обеспечивающую стабильный и качественный подъем температуры в помещениях или промышленных зонах.

Расширенные фишки для продвинутых проектов

Тем, кто уже имеет опыт работы с ТЭНами, стоит ознакомиться с расширенными методами использования этих устройств для повышения энергоэффективности и надежности. Подключение одной группы ТЭНов по схеме «звезда» и второй по схеме «треугольник» позволяет легко регулировать мощность системы, переключаясь между режимами 50% и 100% нагрузки.

Использование реле времени и ИБП

Для повышения стабильности работы системы можно добавить реле времени, которое будет контролировать процесс нагрева, а также источники бесперебойного питания (ИБП) для защиты от перепадов напряжения. Это будет особенно актуально в агрессивных средах, где может потребоваться применение титановых ТЭНов, которые за счет их коррозионной стойкости значительно продлевают срок службы системы.

Экономические преимущества

Использование трехфазных ТЭНов позволяет снизить потери энергии на 15-25% по сравнению с однофазными системами. Это достигается благодаря более равномерному распределению нагрузки, снизившему общий ток в проводах и минимизировавшему нагрев кабелей. Регулярный мониторинг с помощью мультиметра поможет контролировать уровень напряжения между фазами и наличие возможных отклонений.

Заключение

Разбираться в особенностях работы ТЭНов с тремя выводами и применять их в своих проектах — это важный шаг к созданию мощных, надежных и экономичных систем нагрева. Учитывая все советы и рекомендации, вы сможете адаптировать данные устройства под свои нужды, что обеспечит успешную реализацию проектов различного масштаба и назначения.
