Оребрённый тэн, для конвекторов без обдува. Мощность — 1,5кВт. Длина общая 600мм Толщина 55 мм
Оребрённый тэн, для конвекторов без обдува.
Мощность — 1,5кВт.
Длина общая 600мм
Толщина 55 мм
Конструкция и устройство оребрённого ТЭНа
Оребрённый ТЭН строится на базе стандартного воздушного нагревателя: металлическая трубка (диаметр обычно 13 мм, с оребрением до 33–55 мм) заполнена спиралью из нихромовой проволоки, фиксированной теплопроводным наполнителем (MgO или аналогичным изолятором). На внешнюю поверхность трубки накручивается гофрированная стальная лента (оребрение) по спирали, увеличивая площадь теплоотдачи в 2–2,5 раза по сравнению с гладкими ТЭНами. Это позволяет снизить ваттную нагрузку и сделать устройство более компактным.
Ключевые элементы:
| Элемент | Описание | Материалы |
|---|---|---|
| Корпус (трубка) | Основная оболочка, диаметр 13 мм (общий с оребрением ~55 мм для указанной толщины) | Нержавеющая сталь, углеродистая сталь, латунь, медь |
| Оребрение | Гофрированная лента, спирально навитая для увеличения площади | Углеродистая или нержавеющая сталь |
| Нагревательный элемент | Нихромовая спираль | Проволока высокого омического сопротивления |
| Наполнитель | Фиксирует спираль, передает тепло | Теплопроводный изолятор (MgO) |
| Выводы | Металлические стержни с керамическими изоляторами | Длина контактного стержня: А=40 мм, В=65 мм |
| Торцы | Герметизированы лаком, с втулками | Для защиты от влаги и пыли |
Для конвекторов без обдува (естественная конвекция) такая конструкция критически важна: оребрение усиливает теплообмен с неподвижным воздухом, где мощность варьируется от 0,3 до 4,0 кВт. Указанные параметры (1,5 кВт, 600 мм длина, 55 мм толщина) соответствуют моделям типа ТЭНР 60 А13/1,5 S 220, где развернутая длина ~600 мм, а готовое изделие короче за счет U-образной или прямой формы.
Принцип работы
При подаче напряжения (стандартно 220 В) спираль нагревается до 450–600°C на оболочке. Тепло передается через наполнитель и оребрение в воздух. В конвекторах без вентилятора холодный воздух естественным образом поднимается вверх, создавая конвективный поток без принудительного обдува.
Технические характеристики и спецификации
Для мощности 1,5 кВт в конвекторах без обдува ТЭН адаптирован под низкую скорость воздуха, что минимизирует перегрев и продлевает срок службы до 5000–10000 часов.
| Параметр | Значение для 1,5 кВт / 600 мм / 55 мм | Диапазон типичных моделей |
|---|---|---|
| Мощность | 1,5 кВт | 0,3–4,0 кВт (неподвижный воздух S); до 10 кВт с обдувом О |
| Напряжение | 220 В (стандарт) | 12–600 В |
| Общая длина | 600 мм (установочный размер L) | 320–3200 мм (прямой/U-образный) |
| Толщина (диаметр с оребрением) | 55 мм | 33–55 мм (трубка 13 мм + оребрение) |
| Диаметр трубки | 13 мм | 8–18 мм |
| Температура оболочки | До 450°C (воздух, спокойная среда) | До 600°C (селитра/масла) |
| Ваттная нагрузка | ~1250 Вт/м (спокойный воздух) | 38–1250 Вт/м в зависимости от среды |
| Сопротивление изоляции | ≥0,5 МОм (холодное состояние) | Стандарт ГОСТ |

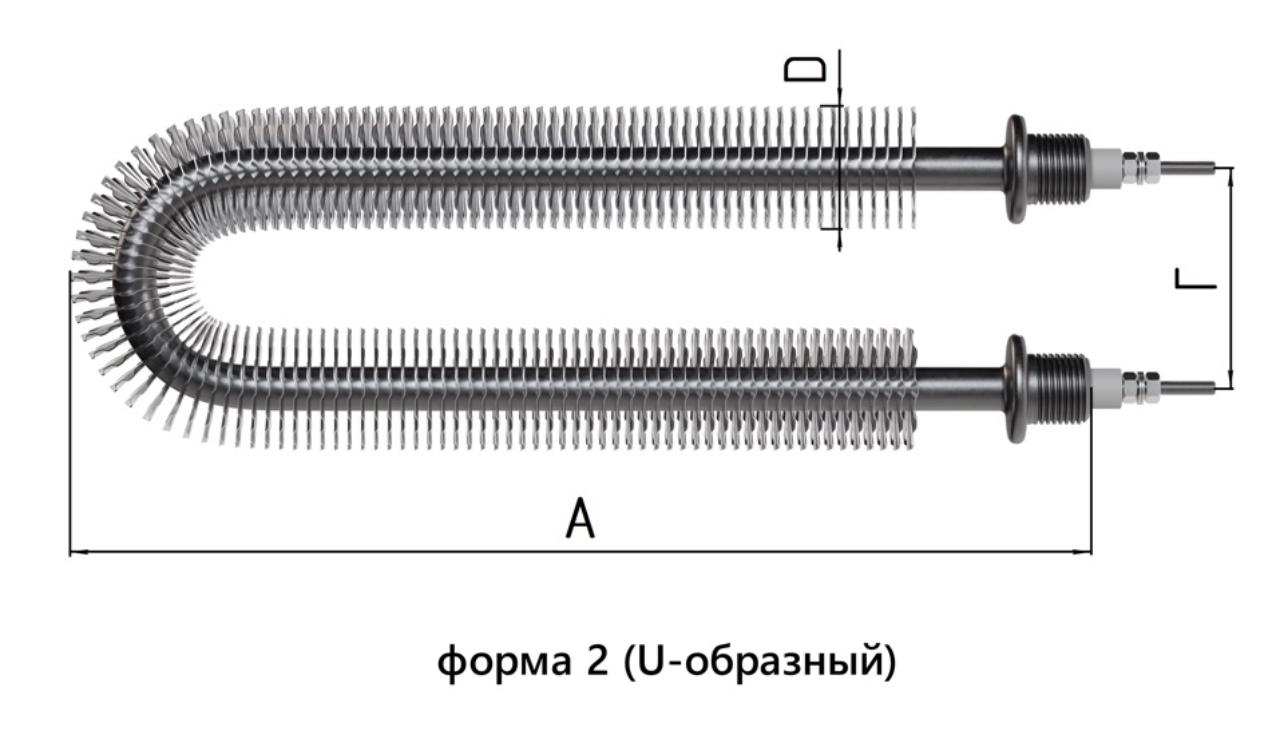

| Форма | Прямая (Ф1) или U-образная (Ф2) | Фланцы, штуцеры, пластины |
| Вес | ~0,8–1,2 кг | 0,5–2 кг для аналогичных |
| IP-защита | IP20 (сухие помещения) | Для конвекторов без контакта с водой |
Маркировка примера: ТЭНР 60 А13/1,5 S 220 Ф1 — 60 см длина, А (40 мм стержень), 13 мм трубка, 1,5 кВт, S (неподвижная среда), 220 В, Ф1 (прямая форма).
Применение в конвекторах без обдува (без вентилятора)
Идеальное применение — внутрипольные конвекторы с естественной конвекцией, где ТЭН вставляется в корпус из оцинкованной или нержавеющей стали высотой 55–90 мм (например, Vitron ВКЭ.90.300.2ТЭН). Такие устройства монтируются в стяжку пола под окнами, создавая тепловой щит от конденсата и холода.
Преимущества в конвекторах без обдува
- Бесшумная работа (нет вентилятора).
- Эффективный обогрев больших помещений (мощность 0,6–1,5 кВт на секцию).
- Совместимость с теплыми полами, водяным отоплением как вспомогательный элемент.
- Компактность: высота корпуса 55–90 мм, ширина 160–600 мм, длина ТЭНа 600–3000 мм.
- Не сжигает кислород, воздух остается комфортным.
Примеры моделей конвекторов
| Модель | Размеры (В x Ш x Д) | Мощность | Особенности |
|---|---|---|---|
| Vitron ВКЭ.90.300.2ТЭН | 90 x 300 x 700–3000 мм | 1,5–2 кВт | Оцинк. сталь, IP20, естественная конвекция |
| MINIB RT P80 80-243-1500 | 80 x 243 x ? | 1,5 кВт (Δt 70) | Теплоотдача 603 Вт базовая + ТЭН |
| Общий тип ВК | 55–90 мм высота | 1–2 кВт | Медно-алюминиевый теплообменник + ТЭН |
В таких системах ТЭН работает на естественной циркуляции: воздух нагревается оребрением, поднимается, обеспечивая мощность до 1,5 кВт без обдува.
Преимущества и особенности оребрённых ТЭНов
- Увеличенная теплоотдача: Оребрение повышает площадь контакта с воздухом на 200–250%, снижая температуру поверхности.
- Компактность: Для 1,5 кВт длина 600 мм вместо 1200+ мм у гладких ТЭНов.
- Долговечность: Материалы устойчивы к коррозии (нержавейка для влажных сред).
- Универсальность: Подходит для калориферов, тепловых завес, печей, но оптимально для конвекторов.
- Экологичность: Нет открытого нагрева, совместим с сухими помещениями.
Сравнение с гладкими ТЭНами
| Характеристика | Оребрённый ТЭН | Гладкий ТЭН |
|---|---|---|
| Площадь теплоотдачи | Высокая (рёбра) | Низкая |
| Ваттная нагрузка | Низкая (2–2,5 раза) | Высокая |
| Размер для 1,5 кВт | 600 мм x 55 мм | 1000+ мм x 18 мм |
| Эффективность без обдува | Высокая (S-маркировка) | Средняя |
Монтаж, подключение и безопасность
Пошаговая инструкция для конвекторов:
- Подготовка: Проверьте сопротивление изоляции (>0,5 МОм), совместимость фланцев (без штуцера для стандартных).
- Установка: Вставьте ТЭН в корпус конвектора (высота 55–90 мм), зафиксируйте фланцами/пластинами (опрессовка или сварка). Монтаж в стяжку пола под окнами.
- Подключение: 220 В через керамические изоляторы, последовательное для мощности >1 кВт. Используйте термостат и клапан для воздуха.
- Инструменты: Отвертки, ключ для фланцев, мультиметр, перчатки (температура >450°C).
- Проверка: Запустите на холостом ходу, мониторьте температуру (<450°C для воздуха).
Меры безопасности
- Только сухие помещения (IP20).
- Избегайте перегрузки: max 1250 Вт/м для спокойного воздуха.
- Регулярно чистите оребрение от пыли для сохранения эффективности.
- Рекомендации производителей: не превышать параметры устройства.
Типичные ошибки
Неправильный выбор среды (S вместо О), игнор коррозии в влажных зонах — используйте нержавейку.
Сферы применения и рекомендации
Основное применение — это внутрипольные конвекторы (Vitron, Royal Thermo), теплые полы, локальный обогрев у окон. Дополнительно можно использовать в калориферах, саунах, тепловых завесах без сильного обдува.
Выбор для 1,5 кВт
Предпочтите углеродистую сталь для сухих условий (дешевле) и нержавейку для долговечности. Соотношение цена/качество составляет 2000–5000 руб. за единицу. Рекомендуем рассчитывать по площади (1,5 кВт ~15–20 м²) и комбинировать с водяным отоплением. Для больших помещений возможно последовательное соединение.
В следующей части статьи мы рассмотрим конкретные примеры моделей оребрённых ТЭНов, их технические характеристики и советы по выбору подходящего устройства для вашего обогрева.
Конкретные примеры моделей оребрённых ТЭНов
Теперь давайте рассмотрим несколько популярных моделей оребрённых ТЭНов, которые оптимально подходят для установки в конвекторы без обдува. Эти устройства обеспечивают надежный обогрев помещений, сочетая высокую эффективность и компактные размеры.
1. Vitron ВКЭ.90.300.2ТЭН
| Размеры (В x Ш x Д) | 90 x 300 x 700–3000 мм |
|---|---|
| Мощность | 1,5–2 кВт |
| Особенности | Оцинкованная сталь, IP20, естественная конвекция |
Эта модель устанавливается в стяжку пола под оконными проемами, обеспечивая качественный обогрев и защиту от холода.
2. MINIB RT P80 80-243-1500
| Размеры (В x Ш x Д) | 80 x 243 x ? |
|---|---|
| Мощность | 1,5 кВт (Δt 70) |
| Особенности | Теплоотдача 603 Вт базовая + ТЭН |
Данный конвектор идеально подойдет для установки в помещениях с повышенными требованиями к комфортной температуре.
3. Общий тип ВК
| Размеры (В x Ш x Д) | 55–90 мм высота |
|---|---|
| Мощность | 1–2 кВт |
| Особенности | Медно-алюминиевый теплообменник + ТЭН |
Эта модель отличается высокой теплоотдачей и устойчивостью к коррозионным воздействиям, что делает ее идеальным выбором для влажных помещений.
Выбор подходящего оребрённого ТЭНа
При выборе оребрённого ТЭНа важно учитывать несколько ключевых факторов, которые помогут обеспечить эффективное и долговечное решение для обогрева вашего помещения:
- Мощность: Определите необходимую мощность в зависимости от площади обогрева. Рекомендуется рассчитывать 1,5 кВт на 15–20 м².
- Материалы: Убедитесь, что выбранная модель изготовлена из качественных материалов, устойчивых к коррозии, особенно если ТЭН будет установлен в условиях повышенной влажности.
- Тип конвектора: Соответствие размеров и формы конвектора с параметрами ТЭНа (например, длина, высота, диаметр).
- Энергоэффективность: Ищите модели с оптимальным соотношением ваттной нагрузки и теплоотдачи для снижения эксплуатационных расходов.
Монтаж оребрённых ТЭНов: Примечания
При установке оребрённых ТЭНов обязательно учитывайте следующие рекомендации:
- Подбор места установки: Расположение ТЭНа должно обеспечить максимальный поток воздуха для естественной конвекции.
- Изоляция: Правильная изоляция монтажных элементов поможет избежать потерь тепла и увеличить эффективность работы устройства.
- Технические параметры: Проверьте совместимость с электрическими системами и соблюдайте все нормы по подключению.
Заключительные рекомендации
Выбор и установка оребрённого ТЭНа для конвекторов с естественной конвекцией требуют внимательного подхода. Следуйте рекомендуемым параметрам и указаниям, чтобы обеспечить долгосрочную работу устройства и комфортный климат в помещениях. Используйте приведенные примеры моделей и советы для оптимизации ваших решений по обогреву.
В следующей части статьи мы погрузимся в детали обслуживания и ухода за оребрёнными ТЭНами, чтобы максимизировать их эффективность и продлить срок службы.
