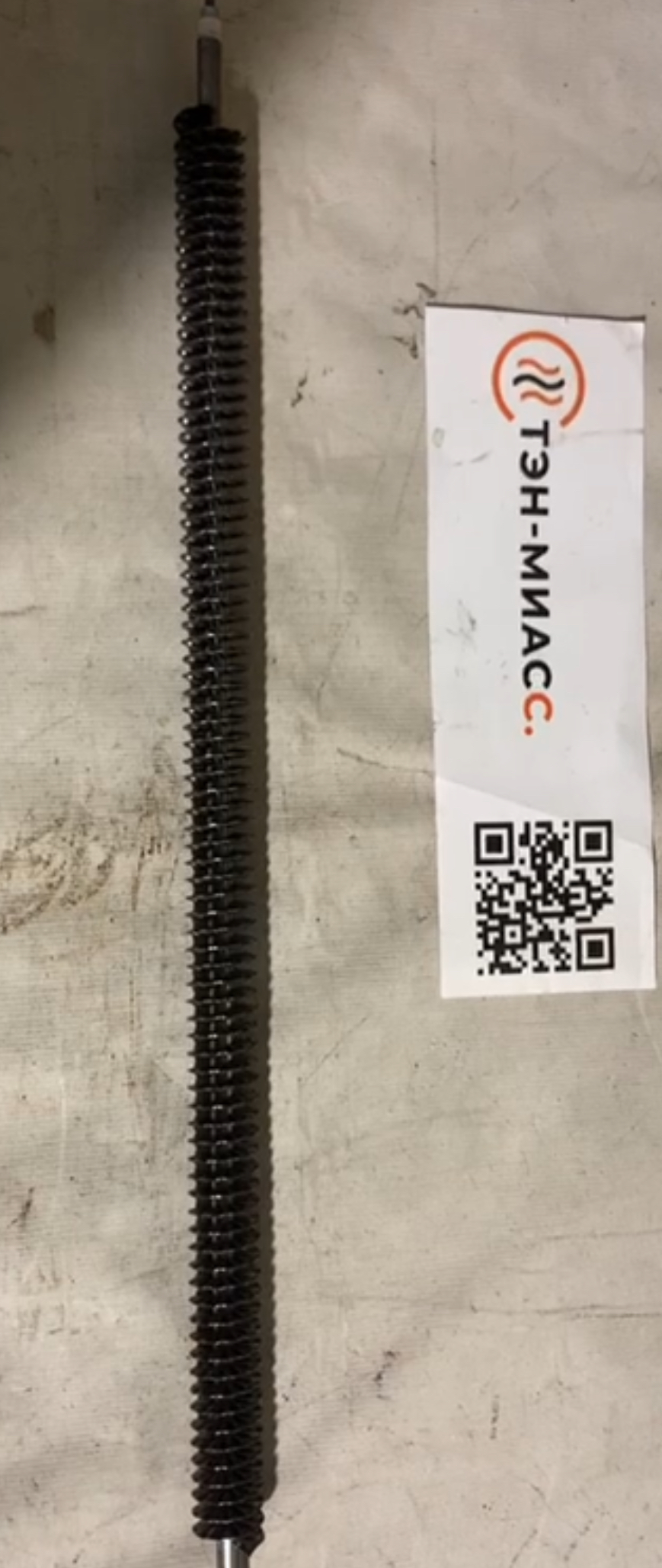

Оребренные тэны прямые на 2.5 квт
Оребренные тэны прямые на 2.5 квт Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
Что такое оребренные прямые ТЭНы на 2,5 кВт?
Оребренные ТЭНы (трубчатые электронагреватели с оребрением, ТЭНР) — это нагревательные элементы, предназначенные для эффективного нагрева воздуха и газовых сред. За счёт наличия металлических оребрений (реберки, увеличивающей поверхность теплообмена) они имеют повышенную теплоотдачу по сравнению с обычными трубчатыми ТЭНами. Прямой оребренный ТЭН — это элемент без изгибов, с прямой трубчатой конструкцией.
Основные технические параметры оребренных прямых ТЭНов 2,5 кВт
| Параметр | Значение/особенности |
|---|---|
| Мощность | 2,5 кВт |
| Напряжение питания | 220 В |
| Материал трубы | Углеродистая сталь |
| Диаметр трубки (без оребрения) | 13 мм |
| Диаметр с оребрением | ~33 мм |
| Длина | Обычно от 300 до 600 мм (встречается 400 мм, 540 мм, 600 мм) |
| Тип подключения | Крепёжный винт (шпилька) М4 |
| Вес | Примерно 700 г |
| Форма | Прямая (Ф1) |
| Оребрение | Лента из углеродистой стали, которая увеличивает площадь теплообмена и снижает температурное напряжение в ТЭНе |
Конструкция и особенности
- Оребрение — металлические ребра (лента), закреплённые на трубке ТЭНа, увеличивающие площадь контакта нагревателя с воздухом в 2-3 раза, что значительно повышает эффективность теплопередачи, снижает площадь ваттной нагрузки на единицу поверхности, понижая эксплуатационную температуру и продлевая срок службы.
- Материал нагревательного элемента — углеродистая сталь, обладающая хорошей теплопроводностью и долговечностью при нагреве сухого воздуха.
- Прямой тип означает, что ТЭН не изогнут в форме буквы U или других, а имеет линейную форму, что удобно для монтажа в калориферах или тепловых пушках с прямым каналом потока воздуха.
- Тип подключения — винтовой крепёж М4 обеспечивает надёжное крепление и простой монтаж.
Применение
- Нагрев в калориферах, тепловых пушках и других устройствах, где необходимо нагревать подвижный воздух или газовые среды.
- Используются в системах интенсивного нагрева, где важно быстрое и эффективное теплообмен.
- Широкое применение в промышленном и бытовом оборудовании для обогрева, сушильных установках, вентиляционных системах.
Преимущества оребренных ТЭНов 2,5 кВт
- Повышенная теплоотдача за счёт оребрения — до 2,5 раза эффективность выше, чем у гладких ТЭНов.
- Сниженная температура рабочей поверхности при сохранении мощности — уменьшает риск перегрева и увеличивает долговечность.
- Компактный размер с высокой мощностью.
- Универсальность применения для нагрева воздуха с подвижностью потока.
- Доступность и простота монтажа.
Типовые маркировки и размеры (пример)
| Обозначение | Длина (мм) | Мощность (кВт) | Форма | Материал | Примечания |
|---|---|---|---|---|---|
| 60А 13/2,5 220 | 400 | 2,5 | Ф1 | Углеродистая сталь | Прямой, оребренный, винтовое крепление М4 |
| 54А13/2,5о220 | 540 | 2,5 | Ф1 | Углеродистая сталь | Без штуцера, прямой |
| 60B13/2,5 о ф.1 | 600 | 2,5 | Ф1 | Углеродистая сталь | Подвижный воздух, на заказ |
Производители и наличие
Российские производители, такие как Завод ТЭН №1, выпускают такие ТЭНы, часто с наличием на складе в крупных городах. Возможен изготовление по индивидуальным размерам, а также варианты с дополнениями (гнутая форма, штуцера).
Следующая часть статьи
В следующей части статьи мы рассмотрим более подробно процесс монтажа оребренных прямых ТЭНов 2,5 кВт, а также их эксплуатацию и обслуживание.
Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
Монтаж оребренных прямых ТЭНов 2,5 кВт
Монтаж оребренных прямых ТЭНов 2,5 кВт требует соблюдения определённых правил и рекомендаций для обеспечения их эффективной работы и долговечности. Правильная установка позволяет избежать перегрева и повреждений, а также гарантирует оптимальную теплоотдачу.
Подготовка к монтажу
- Перед началом установки необходимо убедиться в наличии всех необходимых инструментов: отвертка, ключи, изолента и крепежные элементы.
- Проверьте целостность ТЭНа, отсутствие механических повреждений и соответствие техническим характеристикам.
- Подготовьте место установки, обеспечив доступ к электрической сети и возможность подключения к системе вентиляции или обогрева.
Процесс монтажа
- Установка ТЭНа: Закрепите ТЭН в предусмотренном месте, используя винтовое крепление М4. Убедитесь, что он надежно зафиксирован и не имеет люфта.
- Подключение к электросети: Подключите ТЭН к источнику питания, соблюдая полярность и требования безопасности. Рекомендуется использовать автоматические выключатели для защиты от перегрузок.
- Проверка работоспособности: После подключения включите устройство и проверьте его работу. Убедитесь, что ТЭН нагревается равномерно и без посторонних шумов.
Эксплуатация и обслуживание
Для обеспечения долговечности и эффективной работы оребренных ТЭНов 2,5 кВт необходимо следовать рекомендациям по эксплуатации и регулярному обслуживанию.
Рекомендации по эксплуатации
- Избегайте перегрева ТЭНа, контролируя температуру воздуха в помещении и не допускайте блокировки потока воздуха.
- Регулярно проверяйте состояние подключения и крепления, чтобы избежать механических повреждений.
- Не допускайте попадания влаги на электрические соединения, что может привести к короткому замыканию.
Обслуживание
Регулярное обслуживание включает в себя:
- Очистку от пыли и загрязнений, которые могут снижать эффективность теплообмена.
- Проверку состояния оребрения на наличие коррозии или механических повреждений.
- Периодическую проверку электрических соединений и изоляции.
Заключение
Оребренные прямые ТЭНы 2,5 кВт являются надежным и эффективным решением для нагрева воздуха и газовых сред. Соблюдение правил монтажа и эксплуатации позволит значительно продлить срок службы этих нагревательных элементов. В следующей части статьи мы рассмотрим возможные неисправности и способы их устранения, а также советы по выбору подходящего ТЭНа для конкретных условий эксплуатации.
