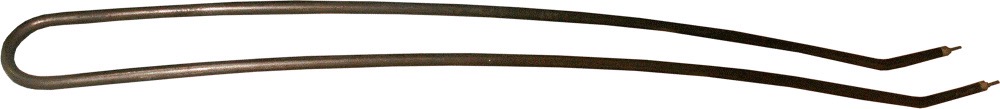

Нагреватель 6СЯ.319.027 для выключателя У-110

Нагреватель 6СЯ.319.027 для выключателя У-110 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

1. Общая информация о выключателе У-110

Выключатель У-110 — это высоковольтный масляный выключатель, предназначенный для коммутации электрических цепей в энергетических системах с номинальным напряжением 110 кВ и номинальным током до 2000 А.

• Применяется в открытых распределительных устройствах подстанций.
• Обладает термическим и динамическим сопротивлением к токам короткого замыкания до 50 кА.
• Управление выключателем осуществляется электромагнитным приводом ШПЭ-46 или пневматическим приводом ШПВ-46.
• Состоит из трёх полюсов, заполненных трансформаторным маслом, что обеспечивает гашение дуги при отключении и высокую надёжность.

2. Технические характеристики выключателя У-110-2000-50У1

Выключатель рассчитан на большое число операций включения и отключения с разными нагрузками и имеет встроенные трансформаторы тока ТВ110-II У2.

3. Роль и назначение нагревателя 6СЯ.319.027

В технических документах по масляным выключателям подобных типов обычно устанавливаются нагреватели для следующих целей:

• Подогрев масла в баке выключателя: предотвращает образование конденсата и поддерживает масло в рабочем состоянии при низких температурах, что важно для обеспечения нормальной изоляции и гашения дуги.
• Поддержание оптимальной температуры в шкафу привода: обеспечивает исправную работу электромагнитного или пневматического механизма управления.

Нагреватель 6СЯ.319.027 относится к типу штатных подогревателей, обеспечивающих температурный режим в узлах выключателя. Как правило, такие нагреватели изготавливаются в форме трубчатых электронагревательных элементов (ТЭНов) и монтируются в масляной камере или в шкафах управления для поддержания температуры около 40-60 °C.

4. Технические параметры нагревателя 6СЯ.319.027

• Тип: трубчатый электронагреватель (ТЭН)
• Напряжение питания: 220 В (обычное питающее напряжение для нагревателей в системах управления У-110)
• Мощность: порядка 3,75 кВт — типовая мощность нагревателя масла в баке выключателя У-110
• Материал корпуса: нержавеющая сталь или специальная сталь с антикоррозионным покрытием
• Конструкция: трубчатый нагреватель с фланцем или резьбовым соединением для установки в баке или шкафу

5. Установка и эксплуатация нагревателя в выключателе У-110

• Нагреватель устанавливается в масляный бак или в шкаф привода выключателя.
• Поддерживает оптимальную температуру масла, предотвращая загустевание и обеспечивая надежное гашение дуги.
• Работает от сети 220 В, имея защитные устройства и схемы автоматического включения/выключения в зависимости от температуры.
• Эксплуатация требует регулярного технического обслуживания для проверки целостности ТЭН, электрических соединений и контроля температуры.

6. Интересные факты и дополнения

• Выключатели серии У-110 эксплуатируются с 1960-х годов и до сих пор остаются надёжным решением в энергетике.
• Нагреватели подобного типа обязательны для обеспечения безаварийной работы масляных выключателей в холодных климатических условиях.
• Использование штатного нагревателя 6СЯ.319.027 позволяет увеличить срок службы выключателя и его комплектующих, обеспечивая стабильную рабочую температуру масла.

Для более детальной информации о нагревателе 6СЯ.319.027, включая чертежи и точные характеристики, рекомендуется обратиться к технической документации завода-изготовителя или специализированным каталогам электронагревательных элементов для оборудования высокого напряжения.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

7. Применение нагревателя 6СЯ.319.027 в различных условиях

Нагреватель 6СЯ.319.027 находит широкое применение в различных условиях эксплуатации, что обусловлено его надежностью и эффективностью. Он используется не только в выключателях У-110, но и в других высоковольтных устройствах, где требуется поддержание стабильной температуры масла и предотвращение его загустевания.

7.1. Холодные климатические условия

В регионах с низкими температурами нагреватель обеспечивает защиту от образования конденсата и поддерживает масло в рабочем состоянии. Это особенно важно для обеспечения надежной работы выключателя в условиях, когда температура может опускаться ниже нуля. Нагреватель позволяет избежать проблем, связанных с замерзанием масла, что может привести к сбоям в работе оборудования.

7.2. Условия повышенной влажности

В условиях повышенной влажности нагреватель также играет важную роль. Он предотвращает накопление влаги в масляном баке, что может негативно сказаться на изоляционных свойствах масла и привести к коротким замыканиям. Поддержание оптимальной температуры масла способствует его долговечности и надежности работы всего устройства.

8. Техническое обслуживание нагревателя 6СЯ.319.027

Для обеспечения долговечной и безопасной работы нагревателя необходимо проводить регулярное техническое обслуживание. Это включает в себя:

• Проверка целостности ТЭН: визуальный осмотр на наличие повреждений и коррозии.
• Контроль электрических соединений: проверка на наличие окисления и надежность контактов.
• Мониторинг температуры: использование термометров для контроля температуры масла и своевременное включение/выключение нагревателя.

Регулярное обслуживание позволяет предотвратить аварийные ситуации и продлить срок службы как нагревателя, так и всего выключателя.

9. Заключение о важности нагревателя 6СЯ.319.027

Нагреватель 6СЯ.319.027 является неотъемлемой частью системы управления выключателем У-110, обеспечивая его надежную работу в различных условиях. Его применение позволяет значительно повысить эффективность и безопасность работы высоковольтных устройств, что делает его важным элементом в энергетических системах.

Для получения более подробной информации о нагревателе и его характеристиках, а также для изучения других моделей, можно обратиться к технической документации завода-изготовителя или специализированным каталогам электронагревательных элементов.
