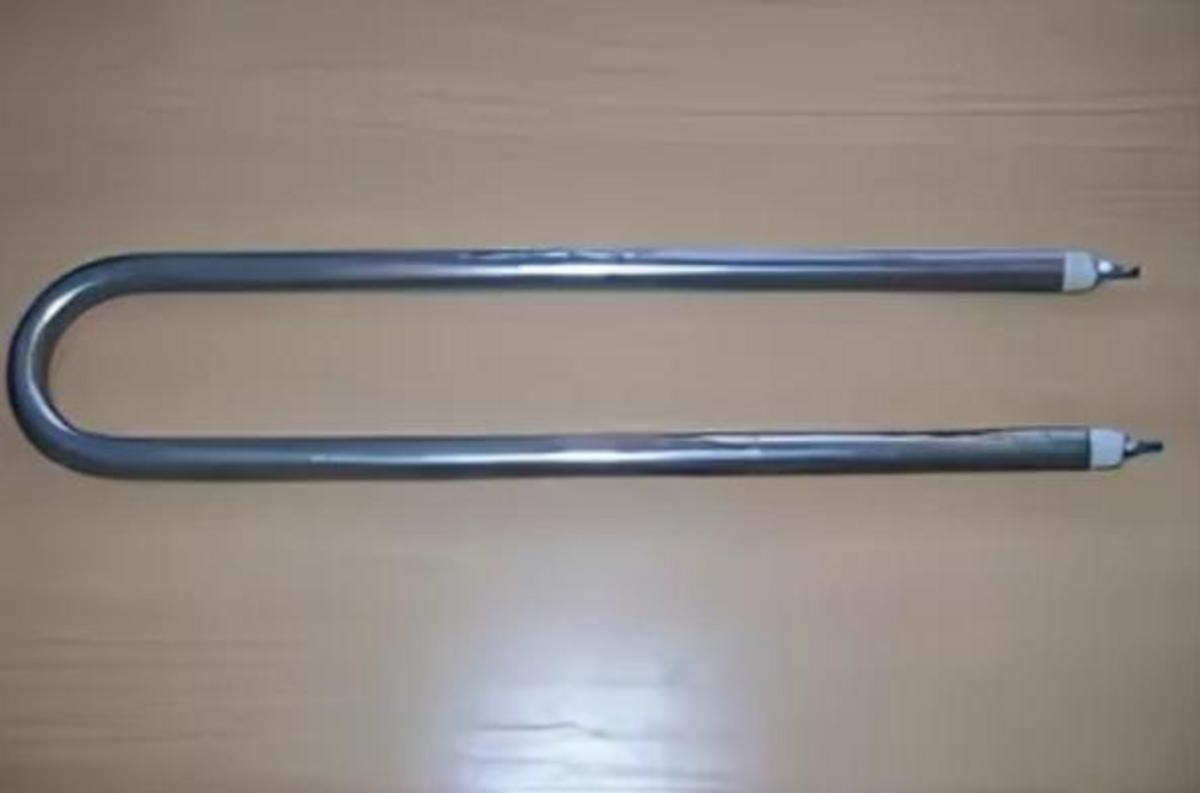

Нагреватель трубчатый ТЭН-71А 10/0,4 S220 УХЛ4 ТУ3443-001-425-11921-99

Нагреватель трубчатый ТЭН-71А 10/0,4 S220 УХЛ4 ТУ3443-001-425-11921-99 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Расшифровка маркировки: Ключ к пониманию конструкции

Маркировка ТЭН-71А 10/0,4 S220 УХЛ4 ТУ3443-001-425-11921-99 несет полную информацию о параметрах и назначении:

• ТЭН: Трубчатый электронагреватель.
• 71: Развернутая длина нагревательного элемента — 710 мм (71 см).
• А: Типоисполнение — U-образное (прямые плечи с изгибом, форма «А» по ГОСТ или ТУ).
• 10: Диаметр трубки — 10 мм.
• 0,4: Номинальная мощность — 0,4 кВт (400 Вт).
• S: Обозначение нагреваемой среды — воздух, газы и смеси газов в неподвижной среде с максимальной температурой оболочки до 450 °С.
• 220: Рабочее напряжение — 220 В.
• УХЛ4: Климатическое исполнение — умеренный и холодный климат, категория 4.
• ТУ3443-001-425-11921-99: Технические условия, стандарты для трубчатых нагревателей.

Интересный факт

Обозначения, такие как «S», стандартизированы и определяют материал оболочки (чаще всего углеродистая сталь Ст.10) и режим работы. Для наглядности представим сравнительную таблицу:

Эта таблица подчеркивает универсальность ТЭНов: модель S220 оптимизирована для воздушного обогрева без конвекции.

Технические характеристики: Детальный разбор

Основные параметры ТЭН-71А 10/0,4 собраны из каталогов производителей и продавцов. Несмотря на наличие аналогичных моделей с диаметром 13 мм, для ТЭН-71А 10/0,4 фиксирован строго 10 мм.

Ключевые спецификации:

• Мощность: 0,4 кВт (400 Вт) — низкая для предотвращения перегрева в неподвижном воздухе.
• Напряжение: 220 В (однофазное).
• Диаметр трубки: 10 мм (в некоторых случаях встречается 13 мм).
• Развернутая длина: 71 см (710 мм).
• Материал трубки: Углеродистая сталь (Ст.10) — устойчивая к окислению до 450 °С.
• Радиус гиба (R): 30–34 мм (стандартный изгиб в форме U).
• Длина плеча (A): около 35 см для U-формы.
• Среда работы: Спокойный воздух, без агрессивных веществ.
• Изоляция: Оксидный порошок (MgO) — высокотермостойкий, электрически изолирующий материал.
• Крепление: Может быть выполнено на штуцерах, фланцах или резьбе по заказу.
• Вес: Примерно 0,3–0,5 кг.
• Комплект: ТЭН + паспорт (сертификат соответствия).

Геометрия U-формы (тип А)

Развернутая длина: 710 мм
Плечо A: 350 мм
Диаметр D: 10 мм
R: 30–34 мм

По желанию заказчика, параметры могут быть изменены — длина, мощность и материал могут быть адаптированы под требования применения.

Таблица типовых размеров серии ТЭН-71

Применение: Где используется ТЭН-71А

Основное назначение — обогрев электрошкафов и распределительных устройств (например, ВВ-330, ВВ-500), чтобы предотвратить конденсацию в условиях УХЛ4. ТЭН-71А идеален для:

• Шкафов управления и автоматики (удобно устанавливать по 2 шт. на выключатель).
• Обогрева воздуха в сухих помещениях (температура воздуха 1–35 °С).
• Использования в промышленных установках, таких как сушилки, термокамеры и предварительный нагрев в печах.
• Разнообразных режимов теплоотдачи: конвекция, теплопроводность и излучение.

Преимущества

• Компактность U-формы, позволяющая плотную установку.
• Низкая удельная мощность (5 Вт/см²) обеспечивает долговечность до 10 000 часов.
• Защита IP (возможна высокая степень защиты от пыли и влаги по запросу).

Примеры аналогичных моделей

• ТЭН 71 A 13/1,5 Т 220 (предназначен для масел).
• ТЭН 84 A 13/1,5 (длиннее).

Производство и стандарты: История и эволюция

ТУ 3443-001-425-11921-99 является современным стандартом, эволюционировавшим из ТУ 16-88 ИДЦЖ.681810.003ТУ, принятого в 1988 году. Среди производителей выделяются такие компании, как “Мир Нагрева”, “Элснаб” и УЭТМ-Монтаж.

Конструкция

1. Металлическая трубка (Ст.10).
2. Нихромовая спираль.
3. MgO-изолятор.
4. Изгиб R=30 мм для удобства монтажа.

Ограничения по ТУ позволяют изменять длину до 6000 мм, мощность в диапазоне 0,1–10 кВт, а также использовать различные материалы, такие как титан для агрессивной среды.

Монтаж и эксплуатация: Пошаговое руководство

Инструменты: ключ, тестер, изолента, термопаста.

1. Провести проверку сопротивления (должно быть бесконечным в случае изоляции и примерно 150 Ом для нагревательной нити).
2. Закрепить нагреватель фланцем или штуцером в необходимом месте.
3. Подключить к сети 220 В (фаза-ноль).
4. Тестировать, чтобы температура оставалась < 450 °С.

Безопасность

Рекомендуется избегать воздействия вибраций, агрессивных сред; обязательно заземление.

Типичные ошибки

• Перегрев из-за отсутствия вентиляции.
• Несоответствие параметров нагрева среде применения.

Цены, наличие и аналоги (на 2026 г.)

Ориентировочная цена на ТЭН-71А составляет около 132 ₽ за штуку. Доступность может колебаться, часто требуется под заказ.

Таблица аналогов

Интересные факты и перспективы

Серия ТЭН-71 признана надежной с момента своего появления в 1988 году, применяясь, например, в 72-бочковых термокамерах. Кастомизация данной модели применяется для создания более чем 72 вариантов форм (J, T, O). Это эко-решение с низким потреблением (0,4 кВт) помогает заменить устаревшие лампы накаливания в шкафах. Будущее рассматривает возможность внедрения защиты IP67 для IoT-шкафов.

Переходя к следующей части, рассмотрим более подробно аспекты эксплуатации и перспективы применения ТЭНа-71А.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Способы установки и дальнейшие аспекты эксплуатации

Установку ТЭН-71А 10/0,4 S220 УХЛ4 следует выполнять с тщательным соблюдением как технических, так и эксплуатационных рекомендаций. Успешная интеграция нагревателя в систему напрямую зависит от правильности монтажа и обеспечения безопасных условий работы.

Этапы установки

1. Подготовка места установки: Убедитесь, что площадь установки нагревателя сухая и составляет 1–2 м², чтобы избежать перегрева.
2. Крепление: Используйте фланцы или штуцеры для надежного закрепления ТЭНа в шкафу или на специальной конструкции.
3. Электрическое подключение: Подключите прибор к сети 220 В, проверив правильность подключения (фаза против нуля).
4. Тестирование: После завершения установки проверьте работу устройства, зафиксировав температуру, не превышающую 450 °С.

Ошибки при установке и эксплуатации

Некорректный монтаж или эксплуатация часто приводит к неисправностям. Основные ошибки включают:

• Игнорирование вентиляции: Перегрев устройства может привести к его преждевременному выходу из строя.
• Использование в агрессивной среде: Это может вызвать разрушение материала оболочки и сократить срок службы.
• Неправильное подключение: Могут возникнуть короткие замыкания или перегрузы, что негативно сказывается на электрооборазовании.

Подбор аналогов и совместимость

Выбор подходящих аналогов или заменителей является важным для обеспечения надлежащей работы системы обогрева. Рассмотрим основные альтернативы, которые могут быть использованы вместо ТЭН-71А:

Выбор аналоговой модели должен учитывать назначения, спецификации и классификации оборудования. Рекомендуется всегда обращаться к технической документации.

Устойчивость к различным условиям эксплуатации

ТЭН-71А спроектирован с учетом работы в условиях категории УХЛ4, что делает его надежным решением для многих промышленных и коммерческих задач. Однако при использовании нагревателя в сложных условиях необходимо следить за несколькими факторами:

• Температура окружающей среды: Нагреватель должен эксплуатироваться в пределах -60 до +50 °С, что позволяет использовать его в различных климатических условиях.
• Влажность: Максимальная относительная влажность — до 80% при +35 °С, что делает устройство идеальным для применения в помещениях с нормальными эксплуатационными условиями.
• Изоляция: Высококачественная MgO-изоляция обеспечивает безопасность использования и защиту от перегрева.

Поддержка и техническое обслуживание

Правильная эксплуатация включает в себя и регулярное техническое обслуживание, что позволяет существенно увеличить срок службы устройства. Рекомендуется:

1. Регулярно проверять состояние электропроводки и соединений.
2. Чистить нагреватель от пыли и загрязнений, чтобы избежать перегрева и сбоев в работе.
3. Контролировать показатели температуры и при необходимости проводить замеры с помощью термометра.

Будущее технологий обогрева

С учетом тенденций к экологичности и энергоэффективности, технологии обогрева, такие как ТЭН-71А, имеют значительные перспективы в будущем. Ожидается, что развитие Интернета вещей (IoT) приведет к улучшению систем автоматизации, что сделает нагревательные элементы более умными и адаптивными к условиям.

Перспективы использования ТЭН-71А в проектировании систем обогрева совмещают надежность и высокую эффективность, что является основным требованием современных стандартов. Внедрение новых технологий, таких как IP67 и адаптация к условиям IoT, открывает новые горизонты для усовершенствования данной технологии в ближайшие годы.

Таким образом, трубчатый электронагреватель ТЭН-71А остается актуальным выбором в мире технологий обогрева благодаря своей простоте, надежности и широкому спектру применения, что подтверждается его давней историей и высокими стандартами качества.
