Нагреватель трубчатый ТЭН-71А 10/0,4 S 220 Е3 ТУ 3443-001-42511921-99

Нагреватель трубчатый ТЭН-71А 10/0,4 S 220 Е3 ТУ 3443-001-42511921-99 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Технические характеристики и расшифровка маркировки

Маркировка ТЭН-71А 10/0,4 S 220 Е3 следует стандартной номенклатуре трубчатых нагревателей:

• ТЭН — трубчатый электронагреватель.
• 71А — базовая развернутая длина 710 мм (71 см), серия А (воздушные нагреватели прямой формы или с изгибом).
• 10 — диаметр внешней трубки 10 мм.
• 0,4 — номинальная мощность 0,4 кВт.
• S — материал трубки: углеродистая сталь.
• 220 — напряжение питания 220 В.
• Е3 — исполнение, вероятно, форма гиба или крепления (аналогично ф.1, ф.2 или R=34 мм в похожих моделях).
• ТУ 3443-001-42511921-99 — технические условия изготовителя, регулирующие производство, материалы и испытания.

Ключевые параметры

Характеристики могут корректироваться по заказу: изменение длины, мощности, радиуса гиба или материала (нержавейка, медь). В таблицах каталогов серия ТЭН-71А часто фигурирует с вариациями мощности 0,4–4,0 кВт и диаметрами 10–13 мм.

Конструкция и принцип работы

ТЭН-71А — классический трубчатый нагреватель с никелевым хромовым нагревательным элементом (нихромовая проволока), изолированным оксидным порошком (MgO) внутри бесшовной стальной трубки.

• Внутренняя структура: Нагревательная спираль равномерно распределена по длине для предотвращения локального перегрева. Концы заделаны керамическими изоляторами с выводами для подключения.

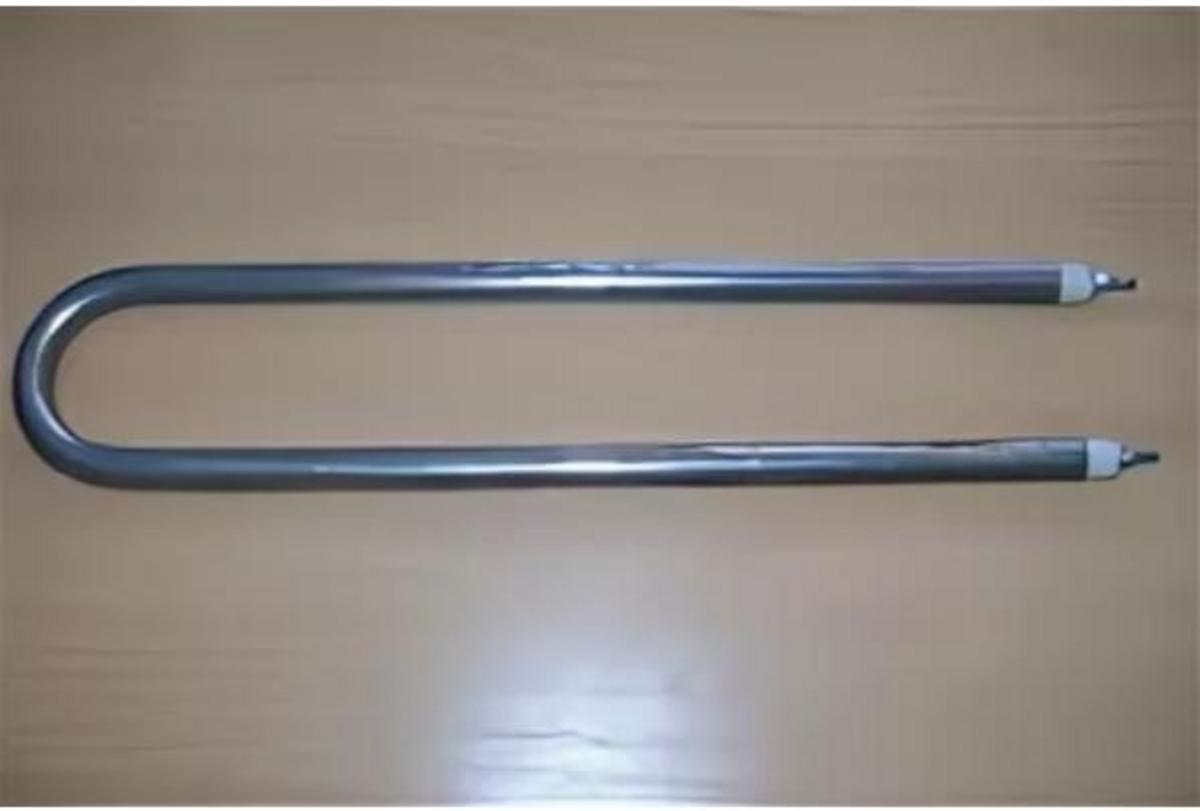

• Форма: Для Е3 — U-образная (две параллельные ветви с изгибом R=34 мм), что удобно для монтажа в воздуховодах или шкафах. Аналоги: ф.1 (прямой, A=71 см), ф.2 (R=30 мм, A=35 см после гиба).
• Принцип: Электрический ток нагревает спираль, тепло передается через трубку в воздух конвекцией. Поверхностная плотность мощности — низкая (около 2–3 Вт/см²), что обеспечивает долговечность до 5000–10000 часов.
• Крепление: Штуцеры, фланцы или хомуты (в зависимости от исполнения; для аналогов — М20х1,5).

Области применения

ТЭН-71А 10/0,4 S 220 Е3 оптимизирован для воздушного нагрева в системах вентиляции, шкафах и оборудовании:

• Электротехника: Обогрев шкафов управления (ВВ-330, ВВ-500), распредщитов, камер дугогасительных. Предотвращает конденсацию и замерзание.
• Вентиляция и климат: Установки LK-VENT (электрические нагреватели с ТЭНами, мощностью 0,4–12 кВт, ступенчатое регулирование). Нагрев воздуха в воздуховодах, калориферах.
• Промышленность: Сушилки, термокамеры, печи предварительного нагрева. Гальваника с модификациями.
• Другие: Камера дугогасительная, блоки вентиляторов с ЕС-вентиляторами.

Не рекомендуется для жидкостей или агрессивных сред без покрытия (сталь корродирует).

Преимущества и особенности серии ТЭН-71А

• Компактность: Диаметр 10 мм позволяет устанавливать в узкие воздуховоды.
• Надежность: Сейсмостойкое исполнение (S), климат УХЛ4 для -60°C до +40°C.
• Гибкость: Производство под заказ (изменение R, мощности, формы: U-образный, змеевик).
• Экономичность: Низкая мощность 0,4 кВт для точечного нагрева, цена по запросу.

Сравнение с аналогами

Серия устойчива к вибрациям, что обеспечивает её надежность в различных условиях эксплуатации.

Монтаж, эксплуатация и обслуживание

Установка (пошагово для воздушных ТЭН)

1. Проверить изоляцию (сопротивление >20 МОм при 20°C).
2. Закрепить хомутами или фланцами в воздуховоде (расстояние от стенок >50 мм).
3. Подключить к сети 220 В через термореле (температура воздуха до 150–200°C).
4. Обеспечить обдув (спокойный воздух, расход 1000–6000 м³/ч).

Меры безопасности

• Защита от перегрева (автомат на 1,1 номинала).
• Запрет на сухой пуск без воздуха.
• Периодическая очистка от пыли.

Ремонт

Замена необходима при пробое изоляции. Срок службы составляет 3000–10000 ч при t<400°C. Типичные неисправности включают обрыв спирали и коррозию концов.

Производители и стандарты

• Изготовители: Заводы по ТУ 3443-001-42511921-99, mirnagreva.ru, УЭТМ-Монтаж, lkvent.ru.
• Стандарты: ТУ16-88, ГОСТ 15150-69 (климат УХЛ4), гармонизированы с ГОСТ Р МЭК.
• Аналоги: ТЭНы форм 2 (R30), U-образные с штуцерами М16х1,5.

Интересные факты и тенденции

• История: Серия ТЭН-71А — советско-российский стандарт с 1980-х. Эволюция включает кастомизацию для различных современных решений.
• Инновации: Интеграции в системы рекуперации и применения HEPA-фильтров. Частотные приводы для улучшения работы.
• Экология: Низкое потребление энергии, но требует утилизации из-за содержания нихрома и стали.
• Рыночные данные: Используется в более чем 1000 проектах. Модели с 10-летней историей успешных продаж в каталогах.
• Экспертные советы: Для повышения КПД рекомендуются оребрение трубки, что увеличивает теплоотдачу на 20–30%.

Эта модель является универсальным решением для антиконденсационного нагрева и подойдет для модернизации систем. В следующей части статьи рассмотрим методы установки, эксплуатации и частые ошибки в обслуживании трубчатых нагревателей.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Установка трубчатого нагревателя ТЭН-71А 10/0,4 S 220 Е3

Максимально эффективная работа трубчатого нагревателя во многом зависит от правильной установки. Ниже приведены основные этапы монтажа данного устройства.

Инструкции по установке

1. Проверка состояния устройства: Убедитесь, что оборудование не имеет видимых повреждений и исправно работает, проведя контрольное измерение изоляции.
2. Выбор места установки: Установите ТЭН в атмосферу спокойного воздуха, избегая мест с сильной конденсацией или агрессивными химическими веществами. Рекомендуется размещать нагреватель в местах с хорошей циркуляцией воздуха.
3. Крепление: Зафиксируйте нагреватель хомутами или фланцами. При монтаже следуйте рекомендациям по расстояниям от стенок воздуховодов (не менее 50 мм). Это гарантирует достаточный обдув и теплоотдачу.
4. Электроподключение: Подключите устройство к сети 220 В, используя автоматический выключатель для защиты от перегрузок.
5. Тестирование: Перед вводом в эксплуатацию проведите тестирование, чтобы убедиться в его исправности и эффективной работе системы обогрева.

Эксплуатация ТЭНА-71А

Эффективная и безопасная эксплуатация ТЭН-71А напрямую зависит от соблюдения нескольких ключевых условий. Это включает в себя постоянный мониторинг работы устройства и соблюдение правил безопасности.

Основные правила эксплуатации

• Контроль за состоянием: Регулярно проверяйте сопротивление изоляции и состояние нагревательного элемента. Рекомендуется проводить такой контроль не реже одного раза в год.
• Обеспечение циркуляции: Убедитесь, что в месте установки поддерживается достаточная циркуляция воздуха. Это поможет избежать перегрева и продлить срок службы устройства.
• Очистка: Периодически проводите очистку нагревателя от пыли и загрязнений, чтобы предотвратить ухудшение характеристик и возможные неисправности.
• Запрос на обслуживание: При обнаружении каких-либо неисправностей сразу же обращайтесь в сервисный центр для профилактического обслуживания или замены.

Ремонт и обслуживание

Несмотря на высокую надежность ТЭН-71А, в процессе эксплуатации возможны некоторые неисправности. За ними следует следить и корректировать их по мере необходимости.

Типичные неисправности и рекомендации по ремонту

• Обрыв нагревательной спирали: Это довольно распространенная проблема. Она может быть диагностирована с помощью омметра. Если обрыв подтвердился, необходимо заменить элемент.
• Перегрев устройства: Проверьте состояние изоляции и соблюдение условий эксплуатации. В случае перегрева устройство следует отключить и проверить на наличие загрязнений или механических повреждений.
• Коррозия концов нагревателя: Если коррозию не предотвратить, это может привести к утечкам или поломке. Если замечена коррозия, рекомендуется заменить нагреватель на новый или провести химическую обработку, если это возможно.

Производители и стандарты качества

Трубчатые нагреватели ТЭН-71А, включая модель 10/0,4 S 220 Е3, производятся на базе современных технологий и регламентируются строгими стандартами качества. Каждый производитель стремится обеспечить высокую надежность и долговечность своей продукции.

Ключевые производители

• Заводы по специальным техническим условиям: Изготовление ТЭНов в соответствии с ТУ 3443-001-42511921-99 обеспечивает высокую степень надежности и соответствия современным требованиям.
• Альтернативные производители: На рынке представлены различные компании, которые предлагают аналогичную продукцию, однако следует обращать внимание на качество материалов и гарантию от производителя.

Заключение

Трубчатый нагреватель ТЭН-71А 10/0,4 S 220 Е3 — это надежное и эффективное устройство для обогрева воздуха в различных системах. Правильная установка, эксплуатация и своевременное обслуживание обеспечат долгий срок службы и высокую производительность нагревателя.
