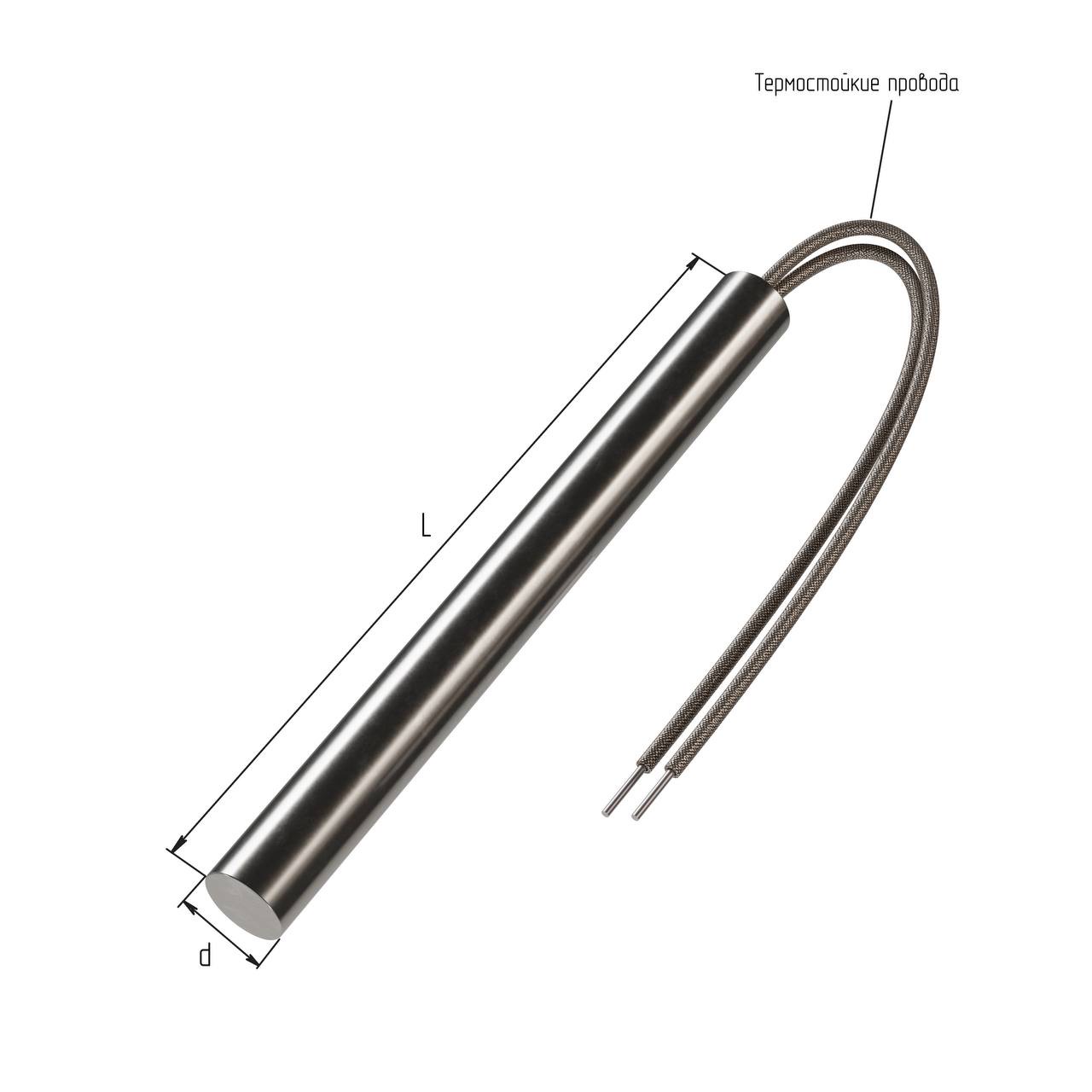

Нагреватель патронный с гермет.выводом ТЭНПВ 12.190.300.37

Нагреватель патронный с гермет.выводом ТЭНПВ 12.190.300.37 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Основные характеристики и конструкция патронных нагревателей

Патронный нагреватель (ТЭНПВ) представляет собой трубчатый электронагревательный элемент, предназначенный для установки в предварительно просверленные отверстия оборудования. Эти нагреватели активно используются для нагрева различных деталей или среды в многочисленных промышленных применениях.

• Основной нагревательный элемент — это спираль из нихромовой проволоки, помимо которой используется керамический сердечник для изоляции и теплоотдачи.
• Пространство между спиралью и оболочкой заполняется оксидом магния (MgO), что обеспечивает отличные электроизоляционные и теплопроводные свойства.
• Внешняя оболочка патронных ТЭНов изготавливается из нержавеющей стали или углеродистой стали с защитным антикоррозийным покрытием.
• Патронные ТЭНы имеют один закрытый конец, что улучшает герметичность и защиту внутренних элементов от воздействия окружающей среды.
• В нагревателях высокой мощности спираль наматывается снаружи керамического сердечника и засыпается оксидом магния для улучшения теплопередачи.
• Герметичный вывод обеспечивает защиту электрических соединений от влаги и агрессивных сред, увеличивая надежность устройства в сложных условиях эксплуатации.

ТЭНПВ 12.190.300.37 — расшифровка и технические параметры

Маркировка патронных нагревателей включает основные технические параметры, которые могут быть представлены следующим образом:

Эти параметры гарантируют оптимальное соответствие нагревателя определённым отверстиям и требованиям по мощности с минимальными энергопотерями.

Принцип работы и монтаж

• Нагреватель устанавливается в строго просверленное отверстие, диаметр которого должен максимально совпадать с диаметром патрона (примерно 12 мм для ТЭНПВ 12). Это обеспечивает минимальный зазор и максимальную теплоотдачу.
• Важно добиться плотного прилегания между нагревателем и стенками отверстия, что улучшает эффективность передачи тепла от нагревателя к детале или материалу.
• Выводы ТЭН должны находиться вне монтажного отверстия, чтобы избежать риска короткого замыкания или возгорания проводов из-за попадания конденсата или агрессивных сред.
• Монтаж требует герметичного уплотнения выводов, а также защиты от воздействия жидкостей и пыли.

Особенности и преимущества ТЭН с герметичным выводом (ТЭНПВ)

• Герметичность выводов обеспечивает высокую надежность при использовании в сложных условиях — во влажных, запылённых, агрессивных средах, например, в химическом производстве или лабораторных установках.
• Длительный срок службы, при условии правильного монтажа и соблюдения установленных параметров.
• Компактные размеры и форма патронных ТЭНов позволяют использовать их для точечного нагрева деталей и узлов в различных устройствах.
• Равномерная температурная нагрузка обеспечивается благодаря хорошо продуманной конструкции изоляции и внутреннего наполнителя.
• Возможность создания нагревателей по индивидуальным техническим требованиям, включая нестандартные диаметры, длины и мощности.

Важные рекомендации по выбору и эксплуатации

• Выбор диаметра и длины патрона должен строго соответствовать размерам монтажного отверстия, чтобы избежать возможных перегревов и поломок.
• Мощность и напряжение должны быть совместимы с требованиями оборудования, обеспечивая долговременную и стабильную работу.
• Термостойкая изоляция выводов и контроль за температурой помогут предотвратить короткие замыкания и возгорания.
• Оборудование для сверления должно обеспечивать ровные, чистые поверхности без заусенцев, что важно для максимальной плотности прилегания.
• Соблюдение минимально расстояния между соседними ТЭНами (3-4 см) предотвратит перегрев и обеспечит равномерное температурное поле.
• При поломках необходимо проверить напряжение, качество монтажа и отсутствие механических повреждений или вибраций.

Применение патронных нагревателей ТЭНПВ 12.190.300.37

Патронные нагреватели ТЭНПВ 12.190.300.37 находят широкое применение в:

• Прецизионных нагревательных установках для медицины, лаборатории и аналитических приборов.
• Оборудовании с ограниченным пространством для нагревателя.
• Тепловых камерах, сушильных установках, а также насосах и клапанах, где необходим локальный концентрированный нагрев.
• Промышленном производстве пластмасс и пресс-формах в горячеканальных системах.
• Элементах электрического обогрева и в системах автоматизации производственных линий.

Перспективы и направление дальнейшего рассмотрения

Теперь давайте подробно рассмотрим конкретные примеры расчета мощности установленных ТЭНов, возможности регулировки температурных режимов, а также разберем основные ошибки, которые могут возникнуть при монтаже и эксплуатации патронных нагревателей.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Расчет мощности патронных нагревателей

Для правильного функционирования патронного нагревателя ТЭНПВ 12.190.300.37 важным аспектом является расчет его мощности в зависимости от условий эксплуатации и характера нагреваемой среды. Чтобы избежать перегрева или недостаточного нагрева, необходимо учитывать несколько факторов:

• Температура окружающей среды: Чем выше температура среды, тем меньше мощность, необходимая для достижения требуемой температуры нагреваемого объекта.
• Теплопроводность материала: Разные материалы обладают различными тепловыми характеристиками. Например, для металлов требуется больше мощности, чем для пластиковых материалов.
• Площадь контакта: Чем больше площадь, которую должен нагреть ТЭН, тем больше мощность ему требуется.
• Допустимая температура: Следует учитывать максимальную рабочую температуру, которую может выдерживать как нагреватель, так и материал, который он нагревает.

Пример расчета

Для примера рассмотрим случай, когда необходимо нагреть металлическую деталь весом 1 кг до температуры 100°C. Начальная температура детали составляет 20°C. Для расчета необходимой мощности можно использовать следующую формулу:

Расчет мощности:

Q = m * c * (T2 — T1), где Q — необходимая энергия в кДж.

Подставляем значения: Q = 1 * 0.47 * (100 — 20) = 37.6 кДж.

Чтобы узнать мощность, необходимо определить время, за которое нужно нагреть деталь. При условии, что нагрев должен проводиться в течение 10 минут (600 секунд):

Реальная мощность P = Q / t = 37.6 / 600 = 0.0627 кВт или 62.7 Вт.

Таким образом, для достижения требуемой температуры с учетом заданных условий, патронный нагреватель мощностью 300 Вт более чем достаточно.

Регулировка температурного режима

Для точного контроля температуры и поддержания заданного температурного режима можно использовать различные устройства, такие как:

• Термостаты: Позволяют поддерживать заданную температуру, отключая ТЭН при достижении максимального порога.
• Контроллеры температуры: Могут обеспечивать более сложное управление, включая поддержку различных режимов нагрева.
• Датчики температуры: Обеспечивают необходимую обратную связь для устройств контроля, позволяя автоматически адаптировать мощность нагревателя.

Ошибки при установке и эксплуатации

При установке и эксплуатации патронных нагревателей потенциально могут возникнуть ошибки, которые приведут к снижению эффективности или выходу из строя нагревателя:

• Неправильный выбор диаметра и длины: Неподходящие размеры патрона могут вызвать перегрев, недостаточный нагрев или механические повреждения.
• Неэффективное уплотнение: Плохое герметичное соединение может привести к попаданию влаги и критическим повреждениям вывода.
• Недостаточный контроль температуры: Без систем мониторинга может произойти перегрев, что часто приводит к повреждению нагревателя.
• Игнорирование условий эксплуатации: Применение ТЭНов в средах, не соответствующих их спецификациям, снижает ресурс и эксплуатационные характеристики.

Заключительные рекомендации

Безопасная и эффективная эксплуатация патронных нагревателей, таких как ТЭНПВ 12.190.300.37, включает точное соблюдение всех рекомендаций по монтажу, выбору мощности, а также регулярно проводимый контроль состояния оборудования. Тщательное выполнение этих условий обеспечит длительный срок службы и стабильную работу нагревателей в различных условиях. Также важно учитывать возможность профессионального обслуживания и регулярных проверок для поддержания надежности и эффективности систем.

Чтобы гарантировать максимальную надежность и долгий срок службы патронных нагревателей, стоит инвестировать в качественное оборудование и уделить внимание его правильному монтажу и эксплуатации.
