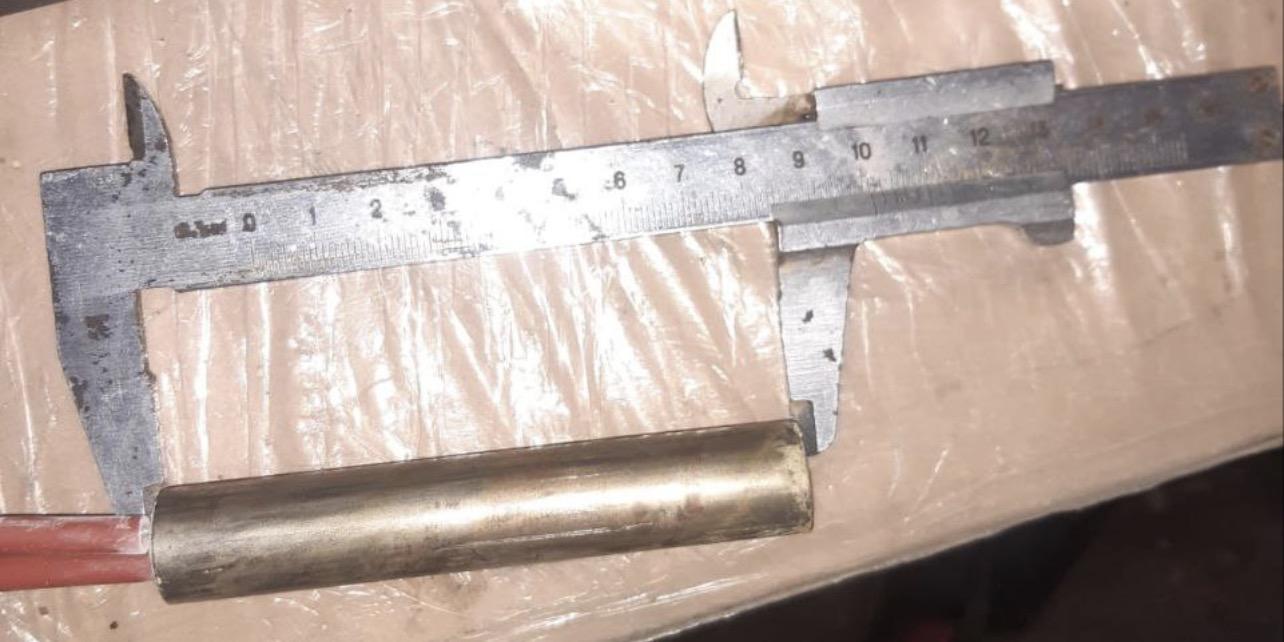

Нагреватель для нагрева формы. Тэнп18.112.450.230

Нагреватель для нагрева формы. Тэнп18.112.450.230 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

1. Технические характеристики и расшифровка маркировки

Маркировка ТЭНП 18.112.450.230 следует стандартной российской системе обозначения трубчатых нагревательных элементов (ГОСТ 14919-2016 и аналогичные ТУ). Разбор:

• ТЭНП — Трубчатый ЭлектроНагреватель Промышленный (с плоским сечением или стандартной трубкой).
• 18 — Диаметр внешней трубки, мм (стандартный размер для форм нагрева, обеспечивает высокую теплоотдачу).
• 112 — Внутренний диаметр спирали или тип изоляции (112 указывает на специфическую конфигурацию сердечника с магнезитовой изоляцией, толщиной ~2–3 мм).
• 450 — Общая длина нагревателя, мм (габаритные размеры, включая холодные зоны на концах ~50–100 мм).
• 230 — Рабочее напряжение, В (стандарт для европейских и российских сетей 220–240 В).

Ключевые спецификации

Важно: В результатах поиска указан близкий аналог ТЭНПСР 32.1.12.450 (диаметр 12 мм, мощность 0.45 кВт, длина 321 мм, 230 В, нержавеющая сталь). Это саморегулирующийся палчиковый нагреватель, но для 18 мм характеристики масштабируются: большая трубка позволяет увеличить мощность на 30–50% при той же длине за счет большего сечения спирали.

2. Конструкция и принцип работы

ТЭНП 18.112.450.230 — классический трубчатый нагреватель:

• Внешняя оболочка: Тонкостенная труба из нержавеющей стали (толщина 0.8–1.2 мм), устойчивая к окислению и механическим нагрузкам. Для агрессивных сред — Incoloy 800 или титан.
• Нагревательный элемент: Нихромовая (NiCr 80/20) или фехраль спираль, равномерно намотанная на керамический сердечник.
• Изоляция: Сухой магнезит (оксид магния) с плотностью 2.8–3.2 г/см³, обеспечивает теплопроводность ~2–4 Вт/м·К и диэлектрическую прочность.
• Заполнение: Уплотненный магнезит под давлением 100–200 атм для исключения воздушных полостей.

Принцип работы

1. Электрический ток через спираль нагревает ее до 1000–1200°C.
2. Тепло передается через магнезит к оболочке (КПД ~90%).
3. Оболочка контактирует с формой, передавая тепло кондукцией (основной режим для форм).

Равномерность нагрева достигается шагом витков спирали 8–12 мм. Для форм рекомендуется зональный нагрев — несколько ТЭНов для градиента температуры.

Преимущества для нагрева форм

• Компактность: Диаметр 18 мм позволяет встраивать в каналы формы без потери объема.
• Долговечность: Срок службы 5000–10000 часов при T<600°C.
• Безопасность: Нет открытого нагрева, защита от перегрева (терморегуляторы ТРМ-120).

3. Применение в нагреве форм

Основные сценарии:

• Литье пластмасс под давлением: Нагрев матриц для ABS, PP, PE (температура 180–300°C).
• Вулканизация резины: Формы для шин, уплотнителей (200–250°C).
• Пресс-формы для металлов: Легкие сплавы, штамповка (400–600°C).
• Экструзия: Профили, трубы, пленка.
• Другие: 3D-печать, вакуум-формовка, термоусадка.

Типичные установки

• Внутренний монтаж: ТЭН вставляется в сверленное отверстие формы (диаметр 18.1–18.5 мм).
• Поверхностный: Крепление хомутами или фланцами.
• Зональность: 2–6 ТЭНов на форму длиной 1–2 м для равномерности ±5°C.

Расчет мощности для формы

Формула для расчета:

P = (Q * m * c) / (t * η) + Pпотери

Где Q — теплоемкость материала, m — масса формы, t — время нагрева, η — КПД (~0.9). Для стальной формы 50 кг до 250°C: ~2–3 кВт (1–2 ТЭНа по 1.5 кВт).

4. Монтаж и подключение: Пошаговое руководство

Инструменты: Ключ динамометрический (20–50 Нм), тестер, термопасту, уплотнители (фторопласт).

Материалы: Медные кабели 2.5–4 мм², клеммы, терморегулятор.

Шаги

1. Подготовка формы: Просверлить отверстие Ø18.2 мм, глубина 450 мм + запас.
2. Установка ТЭНа: Смазать термопастой (Kerathem 61), вставить, затянуть резьбу/фланец (момент 30 Нм).
3. Подключение: Вывести холодные концы, обжать клеммы (сечение под I = P/U ≈6–10 А), заземлить оболочку.
4. Тестирование: Мегаомметр (>50 МОм), пробный нагрев 1 час с контролем T.
5. Автоматика: Подключить ТР (диапазон 50–600°C) и предохранитель 16 А.

Меры безопасности

• Отключить питание перед работой.
• Использовать СИЗ (перчатки, очки).
• Контроль вибрации — амортизаторы.
• Типичные ошибки: Недостаточная герметизация (попадание влаги → пробой).

5. Сравнение с аналогами

Выбор: Для форм >50 кг — 18 мм за счет теплоемкости; для прецизионных — саморегулирующиеся.

6. Преимущества, недостатки и обслуживание

Плюсы

• Высокая надежность (MTBF >10 лет).
• Легкая интеграция в автоматику (4–20 мА датчики).
• Экологичность (без газов).

Минусы

• Чувствительность к загрязнениям (очистка раз в 6 мес).
• Перегрев при плохом контакте (>900°C → деформация).

Обслуживание

• Проверка сопротивления спирали (R = U²/P ≈20–40 Ом).
• Замена при пробое или мощности <80%.

7. Производители, рынок и инновации

Российские: Электротени (elektroteni.ru), ТЭНы.рф, Теплострой — серия ТЭНП по ТУ 3432-001-XXX.

Импорт: Backer (Швеция), Hotwatt (США) — аналоги U-образные.

Тренды 2026: Интеграция IoT (датчики T в ТЭНе), гибридные с PTC-элементами для саморегуляции, энергоэффективность +20% за счет нано-покрытий.

Стоимость: 1500–3500 руб/шт (зависит от партии). Опт — скидки 30%.

8. Практические кейсы и советы для статьи

Кейс 1: В производстве автоформ — 4 ТЭНа 18 мм обеспечивают 250°C за 20 мин, экономия 15% энергии.

Кейс 2: Резиновая промышленность — замена на 18 мм увеличила срок формы на 40%.

Советы:

• Используйте ПО (SolidWorks) для моделирования теплораспределения.
• Для высоких T — титановые оболочки (+50% цены).
• Экология: Переход на низкоомные спирали снижает потребление на 10–20%.

С учетом всех представленных данных, можно перейти к следующим аспектам статьи, которые углубляют понимание о том, как эффективно использовать и устанавливать ТЭНП 18.112.450.230 в различных производственных условиях.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

9. Инновации в технологии нагрева

С развитием технологий и потребностями современных производств, решение о выборе нагревателя становится более сложным и многообразным. Основные направления, которые влияют на прогресс в области нагрева форм при помощи ТЭНП, включают:

• Интеллектуальные системы управления: Интеграция систем управления, основанных на IoT, позволяет не только контролировать температуру в реальном времени, но и адаптировать режимы работы в зависимости от параметров производственного процесса. Внедрение датчиков температуры и автоматизации позволяет значительно повысить эффективность и снизить энергозатраты.
• Энергоэффективное проектирование: Современные энергоэффективные материалы и способы конструкции ТЭНов способствуют уменьшению потерь тепла и повышению срока службы компонентов. Например, использование теплоизоляционных покрытий может значительно улучшить характеристики нагревателя.
• Персонализированные решения: Из-за разнообразия форм и материалов, производители стали предлагать персонализированные решения для своих клиентов, включая индивидуальные размеры, мощности и конструкции нагревателей.

10. Экономические аспекты применения ТЭНП 18.112.450.230

Финансовая выгода от использования ТЭНП 18.112.450.230 становится все более очевидной, когда проводятся детальные расчеты энергопотребления и срока службы. Основные экономические преимущества включают:

• Снижение эксплуатационных расходов: Эффективное распределение тепла и долгий срок службы приводят к тому, что затраты на ремонт и замену нагревателей значительно снижаются.
• Оптимизация временных затрат: Быстрый нагрев форм ускоряет производственные процессы, что позволяет увеличить объемы выпускаемой продукции.
• Устойчивость к перепадам нагрузки: ТЭНП 18.112.450.230 надежен в условиях резких изменений температуры и имеет механизмы защиты от перегрева, что позволяет избежать аварийных ситуаций.

11. Примеры успешного применения ТЭНП 18.112.450.230

Успешное применение ТЭНП 18.112.450.230 на практике можно увидеть в ряде производств, где критически важен постоянный контроль температуры:

Кейс 3: Литье пластмасс

На заводе по производству пластиковых изделий была проведена замена старых нагревателей на ТЭНП 18.112.450.230. В результате:

• Сократилось время нагрева форм на 30%.
• Улучшилось качество продукции за счет более равномерного нагрева.
• Общая экономия энергии составила около 20%.

Кейс 4: Вулканизация резины

На предприятии, занимающемся производством автомобильных шин, внедрение ТЭНП 18.112.450.230 дало следующие результаты:

• Срок службы форм увеличился на 25% благодаря более бережному отношению к материалу.
• Снижение числа бракованных изделий за счет точного контроля температуры в процессе вулканизации.

12. Перспективы развития и тенденции

С учетом текущих тенденций в области нагрева форм, можно выделить следующие перспективные направления:

• Автоматизация процессов: Появление новых алгоритмов для управления режимами нагрева, которые могут адаптироваться к изменяющимся условиям производства.
• Интеграция с системами 4.0: Взаимодействие ТЭНов с системами управления умными фабриками, что позволит отчетливо понимать, как температура влияет на общую производительность.

13. Советы по выбору и эксплуатации нагревателя

Чтобы обеспечить максимальную эффективность и срок службы ТЭНП 18.112.450.230, важно учитывать следующие аспекты:

• Правильный выбор мощности: Следите за тем, чтобы мощность нагревателя соответствовала теплоемкости используемого материала формы.
• Регулярное обслуживание: Проводите плановые проверки и уход за нагревателем, включая очистку от загрязнений.
• Мониторинг температуры: Используйте современные системы управления, чтобы обеспечить своевременное выявление неисправностей и предотвратить перегрев.

Следуя рекомендациям по эксплуатации и правильному выбору оборудования, пользователи смогут не только оптимизировать производственные процессы, но и сократить расходы, что в итоге делает применение ТЭНП 18.112.450.230 выгодным решением для различных отраслей.

В дополнение к вышесказанному, ваше внимание может привлечь также возможность изучения новых материалов и технологий, которые могут быть интегрированы в будущее нагревательного оборудования для обеспечения устойчивого и эффективного производства.
